(完整版)基础按构造分类

基础的类型与构造一、基础的埋深1.基础埋深：指室外设计地坪到基础底面的距离。

浅基础：基础的埋置深度小于5m。

深基础：基础的埋置深度大于5m。

基础的最小埋置深度不小于500mm。

2.影响基础埋置深度的因素(1)建筑物的使用要求、基础型式及荷载(2)工程地质与水文地质条件a.工程地质条件在满足地基稳定和变形要求的前提下，要尽量浅埋。

当浅层土不能满足要求时，可考虑深埋，但应与其它方案比较。

b.水文地质条件尽量将基础埋置在地下水位200mm以上，如果地下水位较高，基础不得不埋在地下水中时，应将基础置于最低水位200mm以下。

(3)土的冻结深度的影响基础底面必须置于冰冻线以下200mm。

(4)相邻建筑物基础的埋深新建基础应低于相邻原有基础。

如埋深大于原有基础，则必须保持一定的距离。

基础间净距是基础底面高差的1～2倍。

(5)其它基础底面要底于室外设计地面不少于。

二、基础的分类1.按材料的受力特点分类(1)刚性基础：是用刚性材料建造，受刚性限制的基础。

如混凝土基础、砖基础、毛石基础、灰土基础。

通常用在层数不太高或地基条件很好的地区(2)柔性基础：是指基础宽度的加大不受刚性角限制，抗压、抗拉强度都很高，如钢筋混凝土基础。

钢筋混凝土基础用的最广(1)刚性基础(2)柔性基础2.按基础的构造形式(1)单独基础单独基础是独立的块状形式，常用断面形式有踏步形、锥形、杯形。

适用于多层框架结构或厂房排架柱下基础，其材料通常采用钢筋混凝土、素混凝土等。

(2)条形基础基础是连续带形，也称带形基础。

有墙下条形基础和柱下条形基础。

1）墙下条形基础：一般用于多层混合结构的承重墙下。

2）柱下条形基础：为增加基底面积或增强整体刚度，以减少不均匀沉降，常用钢筋混凝土条形基础，将各柱下基础用基础梁相互连接成一体，形成井格基础。

(3)满堂基础（用板梁墙柱组合浇筑而成的基础）底宽在3m以上且底面积在20㎡以上的为满堂基础(满堂桩承台)一般有板式（也叫无梁式）满堂基础、梁板式（也叫片筏式）满堂基础和箱形基础三种形式。

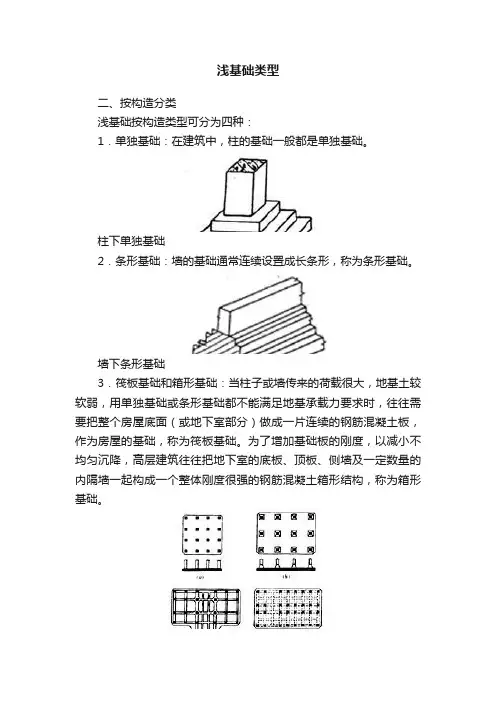

浅基础类型
二、按构造分类
浅基础按构造类型可分为四种：
1．单独基础：在建筑中，柱的基础一般都是单独基础。

柱下单独基础
2．条形基础：墙的基础通常连续设置成长条形，称为条形基础。

墙下条形基础
3．筏板基础和箱形基础：当柱子或墙传来的荷载很大，地基土较软弱，用单独基础或条形基础都不能满足地基承载力要求时，往往需要把整个房屋底面（或地下室部分）做成一片连续的钢筋混凝土板，作为房屋的基础，称为筏板基础。

为了增加基础板的刚度，以减小不均匀沉降，高层建筑往往把地下室的底板、顶板、侧墙及一定数量的内隔墙一起构成一个整体刚度很强的钢筋混凝土箱形结构，称为箱形基础。

筏板基础
(a)、(b)平板式；(c)、(d)肋梁式
箱形基础
4．壳体基础：为改善基础的受力性能，基础的形式可不做成台阶状，而做成各种形式的壳体，称做壳体基础。

正、倒锥组合壳基础。

基础分类、按使用的材料分为：灰土基础、砖基础、毛石基础、混凝土基础、钢筋混凝土基础。

、按埋置深度可分为：浅基础、深基础。

埋置深度不超过者称为浅基础，大于者称为深基础。

、按受力性能可分为：刚性基础和柔性基础。

、按构造形式可分为条形基础、独立基础、满堂基础和桩基础。

满堂基础又分为筏形基础和箱形基础各种基础的解释) 条形基础：当建筑物采用砖墙承重时，墙下基础常连续设置，形成通长的条形基础.) 刚性基础：是指抗压强度较高，而抗弯和抗拉强度较低的材料建造的基础。

所用材料有混凝土、砖、毛石、灰土、三合土等，一般可用于六层及其以下的民用建筑和墙承重的轻型厂房。

) 柔性基础：用抗拉和抗弯强度都很高的材料建造的基础称为柔性基础。

一般用钢筋混凝土制作。

这种基础适用于上部结构荷载比较大、地基比较柔软、用刚性基础不能满足要求的情况。

) 独立基础：当建筑物上部为框架结构或单独柱子时，常采用独立基础；若柱子为预制时，则采用杯形基础形式。

) 满堂基础：当上部结构传下的荷载很大、地基承载力很低、独立基础不能满足地基要求时，常将这个建筑物的下部做成整块钢筋混凝土基础，成为满堂基础。

按构造又分为伐形基础和箱形基础两种。

) 筏形基础：筏形基础形象于水中漂流的木筏。

井格式基础下又用钢筋混凝土板连成一片，大大地增加了建筑物基础与地基的接触面积，换句话说，单位面积地基土层承受的荷裁减少了，适合于软弱地基和上部荷载比较大的建筑物。

) 箱形基础：当伐形基础埋深较大，并设有地下室时，为了增加基础的刚度，将地下室的底板、顶板和墙浇制成整体箱形基础。

箱形的内部空间构成地下室，具有较大的强度和刚度，多用于高层建筑。

)桩基础：当建造比较大的工业与民用建筑时，若地基的软弱土层较厚，采用浅埋基础不能满足地基强度和变形要求，常采用桩基。

桩基的作用是将荷载通过桩传给埋藏较深的坚硬土层，或通过桩周围的摩擦力传给地基。

按照施工方法可分为钢筋混凝土预制桩和灌注桩。

补充知识会详细介绍桩基础。

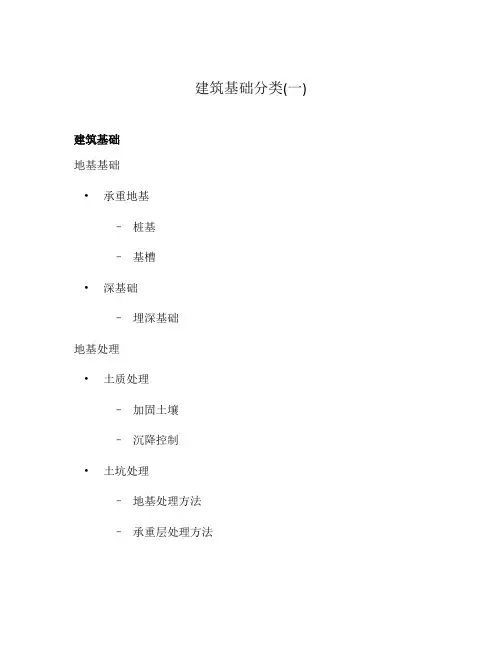

建筑基础分类(一)建筑基础地基基础•承重地基–桩基–基槽•深基础–埋深基础地基处理•土质处理–加固土壤–沉降控制•土坑处理–地基处理方法–承重层处理方法基础类型•浅基础–承台基础–独立基础•深基础–桩基•钻孔灌注桩•钢筋混凝土桩–锚固基础•锚杆锚固基础•锚索锚固基础基础材料•混凝土–普通混凝土–高性能混凝土•钢筋–螺纹钢筋–弹性套筒束缚钢筋基础构造•地下连续墙基础•地下室构造基础•地下管廊构造基础基础施工•土方开挖•梁柱基础施工•土方回填基础检验•地质勘查•抗压强度测试•混凝土施工质量验收基础是建筑物的重要组成部分，用于支撑整个建筑的重量并将其传递到地面。

地基基础分为承重地基和深基础。

承重地基包括桩基和基槽，用于承担建筑物的重量。

深基础则是埋深在地下较深处的基础结构。

地基处理是为了满足建筑物对地基稳定性和承载能力的要求。

常见的处理方法包括土质处理和土坑处理。

土质处理主要针对土壤进行加固和沉降控制。

土坑处理则是针对地下施工的土坑进行处理，以保证施工的顺利进行。

基础类型根据其深度可以分为浅基础和深基础。

浅基础包括承台基础和独立基础，适用于建筑物较轻的情况。

深基础则适用于建筑物较重、地质条件较差的情况，包括桩基和锚固基础。

基础材料主要包括混凝土和钢筋。

混凝土可以根据使用要求选择普通混凝土或高性能混凝土。

钢筋常用的有螺纹钢筋和弹性套筒束缚钢筋，用于增强混凝土的抗拉能力。

基础构造是指基础在建筑物底部的具体结构形式。

常见的基础构造包括地下连续墙基础、地下室构造基础和地下管廊构造基础。

基础施工是指基础的施工过程，包括土方开挖、梁柱基础施工和土方回填等步骤。

施工质量的控制对于基础的稳定性和承载能力至关重要。

基础检验主要包括地质勘查、抗压强度测试和混凝土施工质量验收。

地质勘查可以了解地质条件，为基础设计提供依据。

抗压强度测试用于评估基础的承载能力，确保基础符合设计要求。

混凝土施工质量验收则是对混凝土的成品进行检测和评估。

地基与基础的种类和构造
建筑基础定义：
建筑物埋置在土层中的那部分承重结构称为基础，而支撑基础传来荷载的土（岩）层称为地基。

工程中用做地基的土壤有：砂土、黏土、碎石土、杂填土及岩石。

土壤分四类，其中一二类土合并为普通土，岩石分为两类：普通岩和坚岩。

一般情况下。

地基的种类：
地基分为天然地基和人工地基两大类。

应用自然土层做地基的称天然地基；经过人工加固处理的地基称人工地基，常用的人工地基有：压产地基、换土地基和桩基。

基础的种类：
1、按基础的材料分类：
按基础的材料可分为砖基础、灰土基础、三合基础、混凝土基础及钢筋骨基础。

2、按基础的构造特点分类：
1）条形基础：条形基础呈连续的带状，所以也称带形基础。

多边形基础一般用于砖混结构的承重墙下，通常用砖、毛石、混凝土或钢筋骨混凝土砌筑。

2）独立基础：独立基础也称单独基础或点式基础，这是柱下基础的主要形式，基础呈台阶形或台锥形或杯形，底面可以为方形、矩形或圆形。

3）整片基础：（1）筏形基础：筏形基础又称满堂式基础或板式基础，适用于上部结构荷载较大、地基承载力差的情况，筏形基础一般分为柱下筏基（框架结构下的筏基）和墙下筏基（承重墙结构下的筏基）两类。

（2）箱形基础是由顶板、底板和纵横隔墙所组成的连续整体式基础，用于高层或超高层建筑，其内部空间可用作地下室、仓库或车库等。

4）桩基础：当建筑物荷载很大，地基软弱土层又较厚时，常用桩基础。

桩基础由若干根桩和承台组成。

按桩的受力状态可分为端成桩和摩擦桩两类。

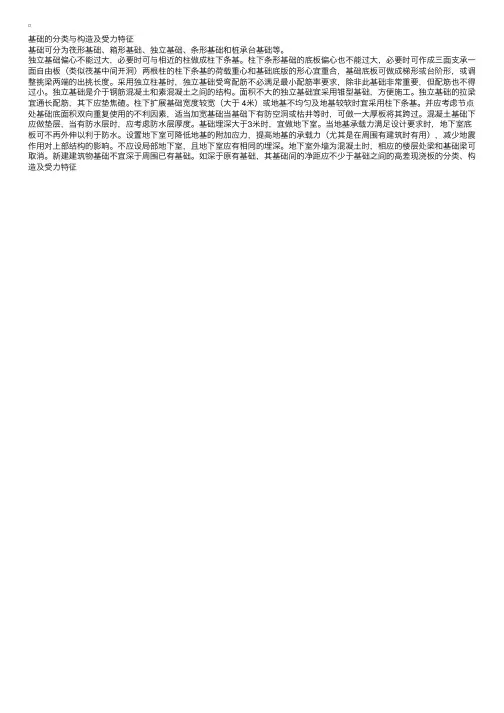

基础的分类与构造及受⼒特征
基础可分为筏形基础、箱形基础、独⽴基础、条形基础和桩承台基础等。

独⽴基础偏⼼不能过⼤，必要时可与相近的柱做成柱下条基。

柱下条形基础的底板偏⼼也不能过⼤，必要时可作成三⾯⽀承⼀⾯⾃由板（类似筏基中间开洞）两根柱的柱下条基的荷载重⼼和基础底版的形⼼宜重合，基础底板可做成梯形或台阶形，或调整挑梁两端的出挑长度。

采⽤独⽴柱基时，独⽴基础受弯配筋不必满⾜最⼩配筋率要求，除⾮此基础⾮常重要，但配筋也不得过⼩。

独⽴基础是介于钢筋混凝⼟和素混凝⼟之间的结构。

⾯积不⼤的独⽴基础宜采⽤锥型基础，⽅便施⼯。

独⽴基础的拉梁宜通长配筋，其下应垫焦碴。

柱下扩展基础宽度较宽（⼤于 4⽶）或地基不均匀及地基较软时宜采⽤柱下条基。

并应考虑节点处基础底⾯积双向重复使⽤的不利因素，适当加宽基础当基础下有防空洞或枯井等时，可做⼀⼤厚板将其跨过。

混凝⼟基础下应做垫层，当有防⽔层时，应考虑防⽔层厚度。

基础埋深⼤于3⽶时，宜做地下室。

当地基承载⼒满⾜设计要求时，地下室底板可不再外伸以利于防⽔。

设置地下室可降低地基的附加应⼒，提⾼地基的承载⼒（尤其是在周围有建筑时有⽤），减少地震作⽤对上部结构的影响。

不应设局部地下室，且地下室应有相同的埋深。

地下室外墙为混凝⼟时，相应的楼层处梁和基础梁可取消。

新建建筑物基础不宜深于周围已有基础。

如深于原有基础，其基础间的净距应不少于基础之间的⾼差现浇板的分类、构造及受⼒特征。

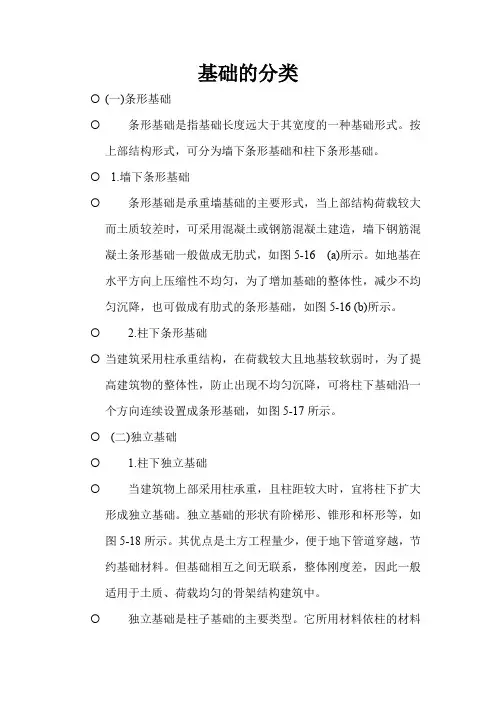

基础的分类(一)条形基础条形基础是指基础长度远大于其宽度的一种基础形式。

按上部结构形式，可分为墙下条形基础和柱下条形基础。

1.墙下条形基础条形基础是承重墙基础的主要形式，当上部结构荷载较大而土质较差时，可采用混凝土或钢筋混凝土建造，墙下钢筋混凝土条形基础一般做成无肋式，如图5-16 (a)所示。

如地基在水平方向上压缩性不均匀，为了增加基础的整体性，减少不均匀沉降，也可做成有肋式的条形基础，如图5-16 (b)所示。

2.柱下条形基础当建筑采用柱承重结构，在荷载较大且地基较软弱时，为了提高建筑物的整体性，防止出现不均匀沉降，可将柱下基础沿一个方向连续设置成条形基础，如图5-17所示。

(二)独立基础1.柱下独立基础当建筑物上部采用柱承重，且柱距较大时，宜将柱下扩大形成独立基础。

独立基础的形状有阶梯形、锥形和杯形等，如图5-18所示。

其优点是土方工程量少，便于地下管道穿越，节约基础材料。

但基础相互之间无联系，整体刚度差，因此一般适用于土质、荷载均匀的骨架结构建筑中。

独立基础是柱子基础的主要类型。

它所用材料依柱的材料和荷载大小而定，常采用砖、石、混凝土和钢筋混凝土等。

2.墙下独立基础当建筑物上部为墙承重结构，并且基础要求埋深较大时，为了避免开挖土方量过大和便于穿越管道，墙下可采用独立基础，如图5-19所示。

墙下独立基础的间距一般为3~4 m，上面设置基础梁来支承墙体。

(三)井格基础当地基条件较差或上部荷载较大时，此时在承重的结构柱下使用独立柱基础已不能满足其承受荷载和整体要求，可将同一排柱子的基础连在一起。

为了提高建筑物的整体刚度，避免不均匀沉降，常将柱下独立基础沿纵向和横向连接起来，形成井格基础，如图5-20所示。

(四)筏形基础当建筑物上部荷载较大，而建造地点的地基承载能力又比较差，以致墙下条形基础或柱下条形基础已不能适应地基变形的需要时，可将墙或柱下基础面扩大为整片的钢筋混凝土板状基础形式，形成筏形基础，如图5-21所示。

基础的类型:基础按受力特点及材料性能可分为刚性基础和柔性基础；按构造的方式可分为条形基础、独立基础、片筏基础、箱形基础等。

1．按材料及受力特点分类(1)刚性基础: 受刚性角限制的基础称为刚性基础。

刚性基础所用的材料的抗压强度较高，但抗拉及抗剪强度偏低。

刚性基础中压力分布角a称为刚性角。

在设计中，应尽力使基础大放脚与基础材料的刚性角相一致，目的：确保基础底面不产生拉应力，最大限度地节约基础材料。

构造上通过限制刚性基础宽高比来满足刚性角的要求。

常用的有：砖基础。

灰土基础。

三合土基础。

毛石基础。

混凝土基础。

毛石混凝土基础。

1)大放脚为保证基础外挑部分在基底反力作用下不至发生破坏。

2)灰土基础灰土基础适用于地下水位较低的地区，并与其他材料基础共用，充当基础垫层。

3)三合土基础三合土基础一般多用于地下水位较低的四层和四层以下的民用建筑工程中。

4) 毛石基础具有强度较高、抗冻、耐水、经济等特点。

5)混凝土基础常用于地下水位高，受冰冻影响的建筑物。

6)在上述混凝土基础中加入一定体积毛石，称为毛石混凝土基础。

2)柔性基础。

在混凝土基础底部配置受力钢筋，利用钢筋受拉，这样基础可以承受弯矩，也就不受刚性角的限制。

所以钢筋混凝土基础也称为柔性基础。

钢筋混凝土基础断面可做成梯形，最薄处高度不小于200mm；也可做成阶梯形，每踏步高300-500mm。

通常情况下，钢筋混凝土基础下面设有C7．5或C10素混凝土垫层，厚度lOOmm左右；无垫层时，钢筋保护层为75mm，以保护受力钢筋不受锈蚀。

2．按构造分类(1)独立基础(单独基础)。

1)柱下单独基础。

单独基础是柱子基础的主要类型。

2)墙下单独基础。

墙下单独基础是当上层土质松软，而在不深处有较好的土层时，为了节约基础材料和减少开挖土方量而采用的一种基础形式。

(2)条形基础。

1)墙下条形基础。

条形基础是承重墙基础的主要形式。

当上部结构荷载较大而土质较差时，可采用钢筋混凝土建造，墙下钢筋混凝土条形基础一般做成无肋式；肋式的条形基础条件：地基在水平方向上压缩性不均匀，为了增加基础的整体性，减少不均匀沉降。
