数字化变电站与常规站区别介绍

智能变电站与常规变电站对比分析摘要：智能电网是电网发展的必然，而智能化变电站是智能电网的重要组成部分，也是体现其智能化的关键部分。

从智能变电站与常规变电站的对比中可以发现，智能变电站突出解决的是常规变电站中长期存在的信息获取、传递、共享、使用方面的问题。

因此可以理解为，智能变电站是建立在信息化网络化基础上的对于常规变电站的巨大革新与进步。

本文通过对常规变电站和智能变电站进行比较，阐明智能变电站的特点和优势，对帮助变电站运维人员进一步了解智能变电站有着十分重要的意义，同时对智能变电站的相关建设也具有一定的参考作用。

关键词：智能变电站；常规变电站；优越性智能化变电站是常规变电站自动化技术改造的目标，其最大的特征在于一次设备的信息化、信息交互的标准化、运行控制的智能化、保护控制的协同化和分析决定的在线化。

智能变电站的发展与应用对构建“坚强智能电网”有着至关重要的作用，并且可以预见的是随着国家智能电网建设的逐步深入，常规变电站将被智能变电站所代替，而在此过程中作为电力部门要高度重视自动化、计算机技术、信息技术等方面人才的培养与引进，同时作为运维人员要进一步加强对智能电网相关知识与技能的学习，只有这样国家智能电网建设才能得到更好更快的发展。

1常规变电站与智能变电站的基本组成目前，常规变电站通常指综合自动化变电站。

这种变电站利用先进的计算机技术、现代电子技术、通信技术和信息处理技术等实现对变电站二次设备的功能进行重新组合、优化设计，对变电站全部设备的运行情况进行监视、测量、控制和协调的一种综合性自动化系统。

通过变电站综合自动化系统内各设备间相互交换信息，数据共享，完成变电站运行监视和控制任务。

它具有以下特点：（1）功能实现综合化。

它综合了变电站内除一次设备和交、直流电源以外的全部二次设备。

（2）系统构成模块化。

保护、控制、测量装置的数字化利于把各功能模块通过通信网络连接起来，便于接口功能模块的扩充及信息的共享。

智能变电站与常规变电站的区别一、了解智能变电站1、背景伴随着工业控制信息交换标准化需求和技术的发展，国外提出了以“一个世界，一种技术，一种标准”为理念的新的信息交换标准:IEC61850标准。

在国内，现有信息交换技术在变电站自动化领域体现出来的种种弊端严重制约了生产管理新技术的提高，因此，采用IEC61850实现信息交换标准化已经成为国内电力自动化业界的一致共识，同时，国家电网公司又提出了“建设数字化电网，打造信息化企业”的战略方针，如何提高变电站及其他电网节点的数字化程度成为打造信息化企业的重要工作之一。

数字化变电站就是在这样的背景下提出来的。

因此，数字化变电站是变电站自动化发展及电网发展的结果。

如今，我国微机保护在原理和技术上已相当成熟，常规变电站发生事故的主要原因在于电缆老化接地造成误动、CT特性恶化和特性不一致引起故障、季节性切换压板易出错等。

这些问题在智能（数字）化变电站中都能得到根本性的解决。

另外，微机技术和信息、通讯技术、网络技术的迅速发展和现有的成熟技术也促成了数字化技术在电力行业内的应用进程。

这几年国内智能化一次设备产品质量提升非常快，从一些试运行站的近期反馈情况可以看出，智能化一次设备已经从初期的不稳定达到了基本满足现场应用的水平。

工业以太网是随着微机保护开始应用于电力系统的，更是成为近几年的变电站自动化系统的主流通信方式。

在大量的工程实践证明站控层与间隔层之间的以太网通信的可靠性不存在任何问题。

而间隔层与过程层的通信对实时性、可靠性提出了更高的要求，但通过近两年的研究与实践，这一难点问题也已经解决。

可以说原来制约数字化变电站发展的因素目前已经得到逐一排除。

智能（数字）化变电站按照变电站自动化系统所要完成的控制、监视和保护三大功能提出了变电站内功能分层的概念:无论从逻辑概念上还是从物理概念上都可将变电站的功能分为三层，即站级层、间隔层和过程层。

智能（数字）化变电站作为变电站的发展方向，主要解决现有变电站可能存在的以下问题：传统互感器的绝缘、饱和、谐振等；长距离电缆、屏间电缆；通信标准等。

智能站与常规站区别变电站在电⽹中作⽤变电站在电⽹各个结构层次中具备能源转换和控制功能，是电⽹的⾄关重要的物理基础，发挥着⽆可替代的作⽤。

智能变电站在智能电⽹中作⽤智能变电站能为智能电⽹采集基础运⾏参量、执⾏管控命令、提供运⾏⽀撑。

其在智能电⽹中作⽤具体如下：1. 即时采集电⽹运⾏数据；2. 实时更新变电设备状态；3. 及时发布任务指令；4. 需要执⾏调度控制；5. ⾃动调节、开展⾼级应⽤；6. 完成本变电站与调度、与相邻变电站、与电源、与⽤户之间的协调交流；7. 保障电⽹安全稳定运⾏，给未来⾼效、⾃愈的智能电⽹提供技术⽀持。

常规站缺点常规站在使⽤过程中被发现了⼀些缺点，如设计复杂、系统冗余、多次采样、互操作性差、调试困难、标准化低下。

基于此发展出智能变电站，⽽智能变电站推⾏还存在⼀些显著问题，且问题主要集中在⼆次系统⽅⾯。

为了实现⼆次设备智能化，⽬前主要的⽅式是对有关的⼆次设备引⼊创新的智能组件，譬如智能终端、合并单元等。

智能站在⼆次系统中建设运维存在问题智能变电站的设计理念与实现⽅式区别于常规变电站，和常规变电站⼤相径庭，在⼆次系统⽅⾯更是如此，变电⼈员该⽅⾯知识空⽩，因⽽在基建、验收、运维等⽅⾯相对棘⼿，需要⼤⾯积依靠设备提供⽅，不能很好的降低运维风险。

智能站⼆次系统-电压电流采集变化数字化信息主要体现在电压电流的采集上。

通过数字式电⼦互感器，将电压电流的模拟量转化成数字量，或者直接将电压电流提取为数字量。

数字化信息的构建，避免了重复采集和采集误差，还能将采集的数据集成分享，供给各保护、测量、计量、录波等的装置使⽤，实现了数据统⼀采集、统⼀编码、因需转换、因需调⽤等数字化能⼒，实现的底层基础的进化，为上层各式应⽤提供了简约有效、⽅便易⾏的底层⽀撑。

遗憾的是⽬前电⼦式互感器的技术还处于理论阶段，实际应⽤中质量偏差偏离期望，未能真实达到理论效果，所以⽬前采⽤“电磁式互感器＋合并单元”的数字式互感器配置⽅式。

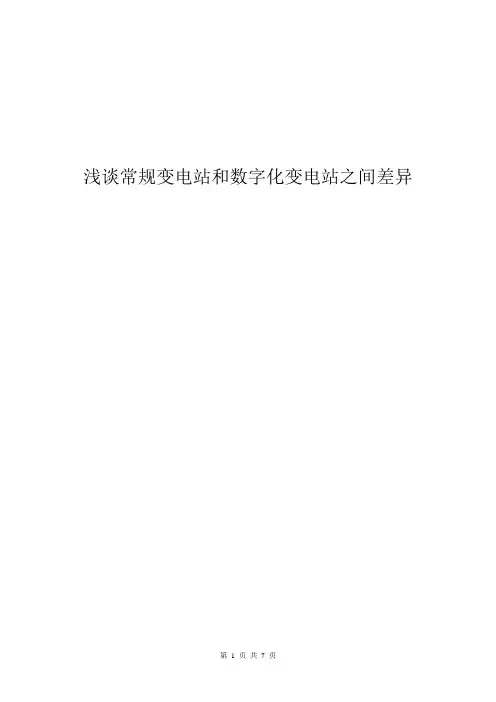

浅谈常规变电站和数字化变电站之间差异1.过程层设备的区别:(1)采样值实现常规站用常规CT 、PT优点：多年来成熟的设备缺点：绝缘、饱和、爆炸、谐振、精度、接口等智能站用电子式互感器：有源式互感器、无源式（纯光学）互感器优点：不存在常规互感器的饱和、爆炸、谐振等问题比较项目常规互感器电子式互感器绝缘复杂绝缘简单体积及重量大、重体积小、重量轻CT动态范围范围小、有磁饱和范围宽、无磁饱和PT谐振易产生铁磁谐振PT无谐振现象CT二次输出不能开路可以开路输出形式模拟量输出数字量输出缺点：近年来发展起来的新设备，其测量精度、暂态特性、抗干扰能力，长期运行可靠性、温度稳定性问题，特别是光学互感器、设备能否长期可靠运行问题。

注：目前智能站也可采用“常规互感器+就地合并单元”来实现互感器的就地数字化。

(2)开关设备常规站用传统开关设备，和间隔层设备电缆连接。

智能站采用“传统开关设备+智能终端”就地完成开关数字化，将位置信息和控制信息转化为GOOSE 光纤数字信号和间隔层设备交互。

2.过程层网络的区别常规站不存在过程层网络的概念，一次设备和间隔层设备之间通过大量的电缆直接互连，电缆用量和二次回路较复杂，但长期以来也积累了成熟的经验。

智能站采样值通过电子式互感器（或常规互感器+MU ）实现数字化，组建SV 采样值光纤数字传输网络；一次开关设备通过智能终端完成数字化，经GOOSE 光纤网络完成开关设备位置信息、控制信息的传输。

根据不同的现场需求，GOOSE 和SV 网络可以是相互独立的网络架构，也可是“SV+GOOSE ”二合一网络形式。

过程层的网络化大大简化了常规综自站中复杂的二次回路电缆，通过文件配置和虚端子连接等进行管理，并可实施监测链路状态。

3.保护、测控等间隔层设备的区别智能化站中新型的数字化保护装置在核心逻辑算法上和常规综自站的保护装置没有大的差别，仅针对于SV 或GOOSE 的通讯特点做了相应的处理，装置的交流头插件被SV 采样值光口板所代替，开入开出板卡被GOOSE 光口板所代替，保护本身仅保留CPU 插件完成保护算法以及键盘、液晶等人机界面。

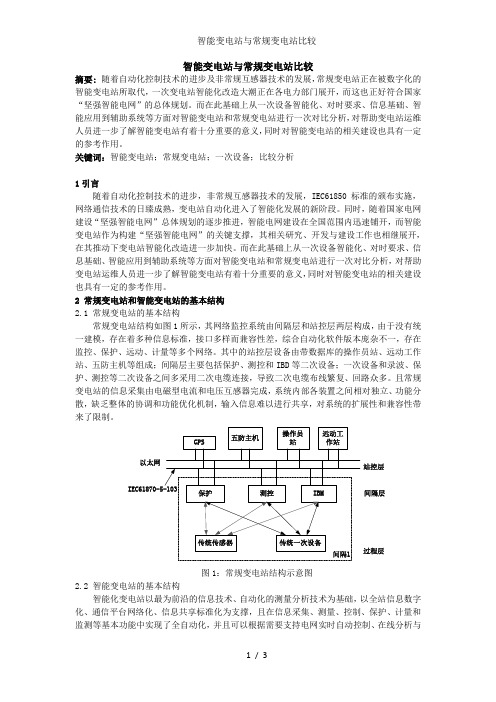

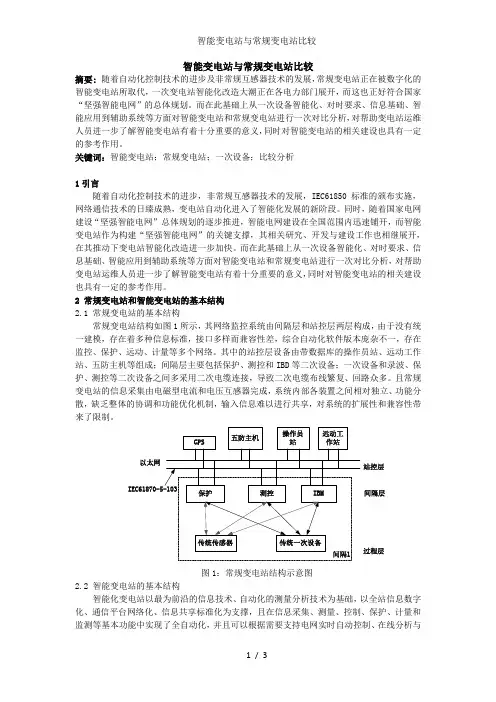

智能变电站与常规变电站比较摘要:随着自动化控制技术的进步及非常规互感器技术的发展，常规变电站正在被数字化的智能变电站所取代，一次变电站智能化改造大潮正在各电力部门展开，而这也正好符合国家“坚强智能电网”的总体规划。

而在此基础上从一次设备智能化、对时要求、信息基础、智能应用到辅助系统等方面对智能变电站和常规变电站进行一次对比分析，对帮助变电站运维人员进一步了解智能变电站有着十分重要的意义，同时对智能变电站的相关建设也具有一定的参考作用。

关键词：智能变电站；常规变电站；一次设备；比较分析1引言随着自动化控制技术的进步，非常规互感器技术的发展，IEC61850标准的颁布实施，网络通信技术的日臻成熟，变电站自动化进入了智能化发展的新阶段。

同时，随着国家电网建设“坚强智能电网”总体规划的逐步推进，智能电网建设在全国范围内迅速铺开，而智能变电站作为构建“坚强智能电网”的关键支撑，其相关研究、开发与建设工作也相继展开，在其推动下变电站智能化改造进一步加快。

而在此基础上从一次设备智能化、对时要求、信息基础、智能应用到辅助系统等方面对智能变电站和常规变电站进行一次对比分析，对帮助变电站运维人员进一步了解智能变电站有着十分重要的意义，同时对智能变电站的相关建设也具有一定的参考作用。

2 常规变电站和智能变电站的基本结构2.1 常规变电站的基本结构常规变电站结构如图1所示，其网络监控系统由间隔层和站控层两层构成，由于没有统一建模，存在着多种信息标准，接口多样而兼容性差，综合自动化软件版本庞杂不一，存在监控、保护、远动、计量等多个网络。

其中的站控层设备由带数据库的操作员站、远动工作站、五防主机等组成；间隔层主要包括保护、测控和IBD等二次设备；一次设备和录波、保护、测控等二次设备之间多采用二次电缆连接，导致二次电缆布线繁复、回路众多。

且常规变电站的信息采集由电磁型电流和电压互感器完成，系统内部各装置之间相对独立、功能分散，缺乏整体的协调和功能优化机制，输入信息难以进行共享，对系统的扩展性和兼容性带来了限制。

智能变电站与常规变电站的区别摘要：和常规变电站相比，智能变电站拥有更多优势。

智能变电站作为一种新型变电站，正在被全国逐步推广使用中，它与常规站有着很大的区别，作为继电保护人员，我们必须了解掌握智能变电站的构成，与常规变电站的区别，以及各自的优缺点，才能准确、正确的对智能变电站进行运行维护。

关键词：智能变电站；常规变电站；区别近年来，能源安全和全球气候变化问题对人类社会经济发展提出了严峻挑战，发展新能源和建设智能电网已成为各国解决上述问题的首选方案。

而智能变电站是智能电网的关键，是建设坚强智能电网的核心平台之一。

一、变电站的相关概念1.常规变电站。

常规变电站系统中没有统一的模板，因此常规的变电站完成信息的采集任务主要是通过电磁型电流互感器和电压互感器这两种常规的互感器，通常情况下常规变电站的各个装置是相互独立的，并不是一个相互关联的整体，因此存在设备兼容性较差，没有整体性，不能实现信息共享的缺点，工作效率较低。

2.智能变电站。

智能变电站，顾名思义，是将智能化应用到变电站的结果。

智能变电站，一般是利用目前较为先进且可以实现人工智能的设备，采用的主要技术是目前较为先进的计算机数字化技术，还有各种网络技术如信息技术等，还包括一些先进的半自动或者全自动的测量分析技术等，以这些先进的设备和技术为基础，并且以信息数字化、通信平台网络化、信息共享标准化为基本要求和技术支撑，实现所需要的信息的自动采集，自动测量和标记以及实时控制、保护。

二、智能变电站主要构成1.智能变电站“三层”。

智能变电站的分层结构包括站控层、间隔层和过程层。

其中，站控层由主机兼操作员站、远动通信装置、继电保护故障信息系统子站（可选）、一体化信息平台、智能设备接口及网络打印机等设备构成,提供站内运行的人机联系界面,实现管理控制间隔层、过程层设备等功能,形成全站的监控、管理中心,并与远方监控/调度中心通信；间隔层由保护、测控、计量、录波、相量测量等若干个二次子系统组成，间隔层主要是基于站控层IEC6185协议的成套继电保护、测控装置、执行数据的承上启下通信传输功能和基于全站过程层网信息共享接口的集中式数字化保护及故障录波装置，在站控层及网络失效的情况下，仍能独完成间隔层设备的就地监控功能；过程层由互感器、合并单元、智能终端组成，完成与一次设备相关的功能,包括实时运行电气量的采集及检测、设备运行状态的监测、控制命令的执行等。

智能变电站与传统变电站的区别与联系智能变电站与传统变电站的区别与联系主要有两点：1：根据国家电网智能电网建设的整体部署,十二五期间，国家电网将推广智能变电站建设，各网省公司积极开展智能变电站的研究及试点工程。

安徽省110kV桓谭变是国家电网公司智能电网建设第二批试点工程,采用了基于IEC61850标准的变电站自动化系统。

首次采用全光纤电流互感器,光PT挂网运行。

本文针对110kV桓谭变继电保护的新特点探讨了智能化变电站和传统变电站继电保护的异同。

2智能变电站相比于传统变电站的几个关键技术2。

1智能化变电站各保护装置采用了统一的通信规范,即IEC61850通信规范IEC61850是新一代的变电站自动化系统的国际标准，它规范了数据的命名、数据定义、设备行为、设备的自描述特征和通用配置语言。

同传统的IEC60870-5—103标准相比,它不仅仅是一个单纯的通信规约，而是数字化变电站自动化系统的标准，它指导了变电站自动化的设计、开发、工程、维护等各个领域。

该标准通过对变电站自动化系统中的对象统一建模，采用面向对象技术和独立于网络结构的抽象通信服务接口,增强了设备之间的互操作性,可以在不同厂家的设备之间实现无缝连接.智能化一次设备和数字式变电站要求变电站自动化采用IEC6数字化变电站按照一次设备智能化、二次设备网络化的设计思路参照IEC61850的标准将变电站分为过程层、间隔层和站控层3个部分，其中过程层由模拟量收集终端合并单元和实现开关输入输出的智能单元构成；间隔层主要由保护装置和测控装置组成；站控层主要包括监控，远动和故障信息子系统构成。

首先，智能变电站的过程层由传统的一次设备和智能组建柜组成,智能组建柜中有合并单元和智能操作箱两个装置。

变电站常规互感器的数据合并单元采取就地安装的原则,通过交流就地采样电缆传送模拟信号,并将采样数据处理后通过IEC61850-9—1、IEC61850—9-2 或者IEC60044—8 的协议借助光纤通道发送到网络交换机供需要该模拟量的保护或者测控装置共享数据。

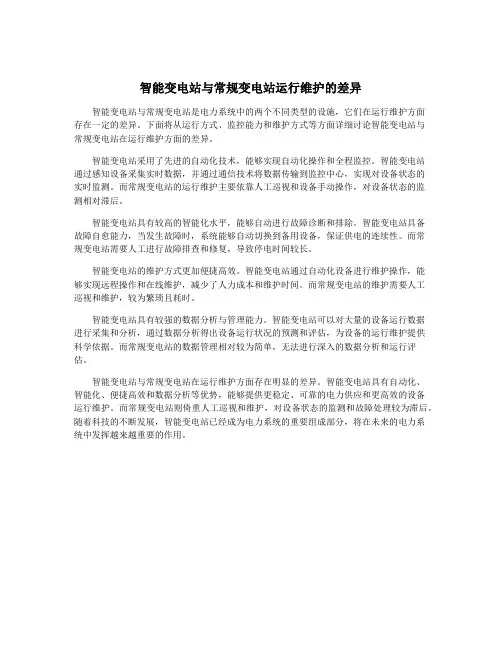

智能变电站与常规变电站运行维护的差异智能变电站与常规变电站是电力系统中的两个不同类型的设施，它们在运行维护方面存在一定的差异。

下面将从运行方式、监控能力和维护方式等方面详细讨论智能变电站与常规变电站在运行维护方面的差异。

智能变电站采用了先进的自动化技术，能够实现自动化操作和全程监控。

智能变电站通过感知设备采集实时数据，并通过通信技术将数据传输到监控中心，实现对设备状态的实时监测。

而常规变电站的运行维护主要依靠人工巡视和设备手动操作，对设备状态的监测相对滞后。

智能变电站具有较高的智能化水平，能够自动进行故障诊断和排除。

智能变电站具备故障自愈能力，当发生故障时，系统能够自动切换到备用设备，保证供电的连续性。

而常规变电站需要人工进行故障排查和修复，导致停电时间较长。

智能变电站的维护方式更加便捷高效。

智能变电站通过自动化设备进行维护操作，能够实现远程操作和在线维护，减少了人力成本和维护时间。

而常规变电站的维护需要人工巡视和维护，较为繁琐且耗时。

智能变电站具有较强的数据分析与管理能力。

智能变电站可以对大量的设备运行数据进行采集和分析，通过数据分析得出设备运行状况的预测和评估，为设备的运行维护提供科学依据。

而常规变电站的数据管理相对较为简单，无法进行深入的数据分析和运行评估。

智能变电站与常规变电站在运行维护方面存在明显的差异。

智能变电站具有自动化、智能化、便捷高效和数据分析等优势，能够提供更稳定、可靠的电力供应和更高效的设备运行维护。

而常规变电站则倚重人工巡视和维护，对设备状态的监测和故障处理较为滞后。

随着科技的不断发展，智能变电站已经成为电力系统的重要组成部分，将在未来的电力系统中发挥越来越重要的作用。
