2020中考人教版物理：电流和电路基础练习包含答案

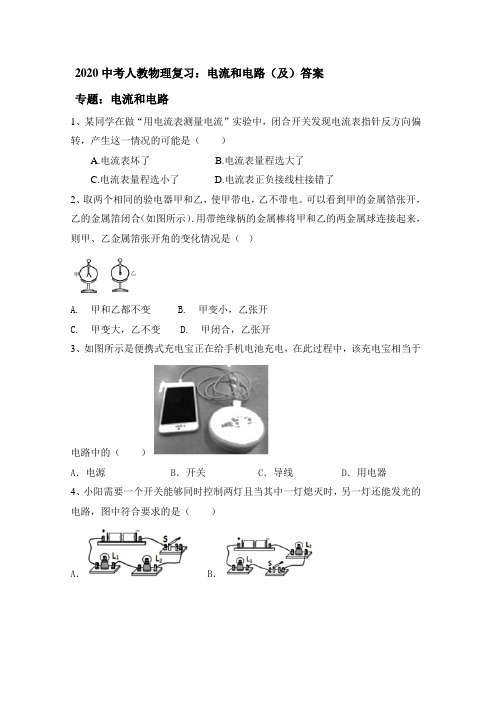

2020中考人教物理复习：电流和电路（及）答案专题：电流和电路1、某同学在做“用电流表测量电流”实验中，闭合开关发现电流表指针反方向偏转，产生这一情况的可能是（）A.电流表坏了B.电流表量程选大了C.电流表量程选小了D.电流表正负接线柱接错了2、取两个相同的验电器甲和乙，使甲带电，乙不带电。

可以看到甲的金属箔张开，乙的金属箔闭合（如图所示）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来，则甲、乙金属箔张开角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开3、如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的（）A．电源B．开关C．导线D．用电器4、小阳需要一个开关能够同时控制两灯且当其中一灯熄灭时，另一灯还能发光的电路，图中符合要求的是（）A． B．C． D．5、某同学使用电流表时,估计待测电路中的电流后,他应选用0~0.6 A的量程,但他却误用0~3 A的量程来测量,这样的结果是()A.指针摆动角度大,会损坏电流表B.指针摆动角度小,会损坏电流表C.指针摆动角度小,读数比较准确D.指针摆动角度小,读数不够准确6、如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（）A．B． C．D．7、绝缘体不容易导电，这是因为（）A.绝缘体中没有电子B.绝缘体中几乎没有电子C.绝缘体中存在大量的自由电荷D.绝缘体中的电荷几乎被束缚在原子或分子的范围内，自由电荷很少8、如图所示的各电路图中，正确的是（）A．B．C．D．9、火车在两节车厢之间有两间厕所，只有当两间厕所的门S1、S2都关上时（相当于闭合开关），车厢中指示牌内的指示灯才会发红光，显示“有人”字样，如图所示，提醒旅客两间厕所内都有人。

在下列所示四个电路图中符合上述设计要求的是（）A． B．C． D．10、如图所示,a、b和c、d为电路中的两组接线点,若用电流表测量通过小灯泡的电流,则电流表的M、N接线柱与电路中的各接线点的连接关系为()A.M接a,N接bB.M接c,N接dC.M接b,N接aD.M接d,N接c11、如图所示的电路，若电流表A1、A2都是好的，但当闭合开关以后，A1的指针向右偏转的角度很大，A2的指针向右偏转的角度很小，这可能是（）A．电流先通过A1后再通过A2，故A1的示数大于A2B．A2的正、负接线柱接反了C．通过A1和A2的电流不相等D．A2所接的量程大于A1所接的量程二、非选择题1、PM2.5颗粒是指大气中直径小于或等于2.5________（填单位）的颗粒物，有一款静电式空气净化器，空气进入净化器静电箱内被电离，使PM2.5颗粒带电，然后被静电箱的带电极吸附，这是利用了异种电荷________，来实现对室内空气净化的．2、汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯。

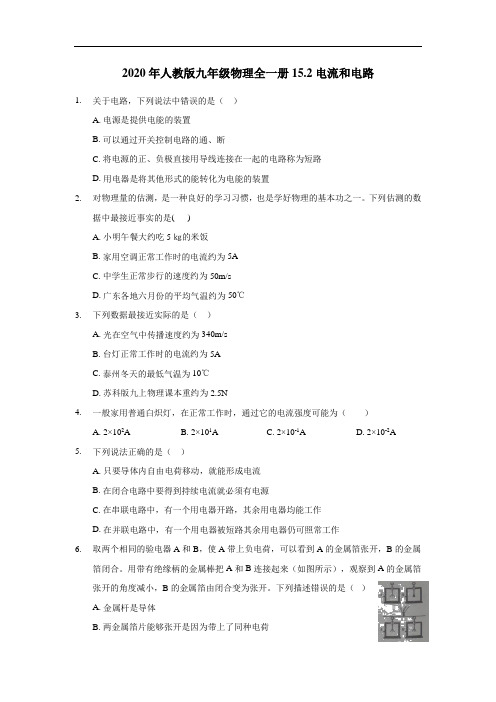

2020年人教版九年级物理全一册15.2电流和电路1.关于电路，下列说法中错误的是（）A. 电源是提供电能的装置B. 可以通过开关控制电路的通、断C. 将电源的正、负极直接用导线连接在一起的电路称为短路D. 用电器是将其他形式的能转化为电能的装置2.对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一。

下列估测的数据中最接近事实的是( )A. 小明午餐大约吃5㎏的米饭B. 家用空调正常工作时的电流约为5AC. 中学生正常步行的速度约为50m/sD. 广东各地六月份的平均气温约为50℃3.下列数据最接近实际的是（）A. 光在空气中传播速度约为340m/sB. 台灯正常工作时的电流约为5AC. 泰州冬天的最低气温为10℃D. 苏科版九上物理课本重约为2.5N4.一般家用普通白炽灯，在正常工作时，通过它的电流强度可能为（）A. 2×102AB. 2×101AC. 2×10-1AD. 2×10-2A5.下列说法正确的是（）A. 只要导体内自由电荷移动，就能形成电流B. 在闭合电路中要得到持续电流就必须有电源C. 在串联电路中，有一个用电器开路，其余用电器均能工作D. 在并联电路中，有一个用电器被短路其余用电器仍可照常工作6.取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。

用带有绝缘柄的金属棒把A和B连接起来（如图所示），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。

下列描述错误的是（）A. 金属杆是导体B. 两金属箔片能够张开是因为带上了同种电荷C. 实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷D. 实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B7.小明的奶奶病了，他去陪床，在打水时发现水房里打开水的地方有两盏灯，一盏红灯、一盏绿灯，红灯亮、绿灯不亮表示水还没有开，红灯熄灭、绿灯亮起来才能打水，其实这两盏灯是由两个温控开关控制的，电路如右图所示，水开后，温控开关的开闭情况是（）A. S1断开S2闭合B. S1闭合S2断开C. S1、S2都断开D. S1、S2都闭合8.如图所示的四个电路中，符合电路基本组成条件且连接正确的是（）A. B. C. D.9.在如图所示的各电路中，开关S闭合后，两灯都能发光的是（）A. B. C. D.10.如图所示电路图中，能正确表达电路图的是（）A. B.C. D.11.如图所示，一根实验室中常用的橡胶棒与毛皮摩擦后，橡胶棒所带的电荷量约为10-7库仑，然后立即将该橡胶棒接触验电器的金属球，金属箔片张开。

九年级物理第十五章电流和电路基础训练一、选择题1．家用手电筒内小灯泡正常工作的电流约为（）A．0.02安B．0.2安C．2安D．5安2. 某同学用电流表的时候，本应用“十”和“3”两个接线柱，但误将“十”和“0.6”两个接线柱接入电路(“十”接线柱位置没有接错)，这样做的结果将是（）A．指针摆动角度变小B．指针反方向摆动C．指针摆动的角度变大，电流表可能被损坏D．指针不动3．下面是小强同学对身边的一些电路连接进行观察分析得出的判断，其中不正确的是（）A．厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们是并联的；B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的；C．楼道中的电灯是由声控开关和光控开关共同控制的。

只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的；D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的。

4．如图，电流表能直接测量通过灯泡L2的电流的电路是（）5、共享电动自行车，为人们的低碳出行提供了便利。

电动自行车的两只手柄中，分别装有开关S1和S2，行驶中使用任何一只手柄刹车时，该手柄的开关会立即断开，电动机停止工作，从而起减速刹车的作用。

如图所示的四个电路图中符合上述要求的是（）6．如图所示的电路中，电流表测量的是（）A．通过灯L1的电流B．通过灯L2的电流C．通过灯L1和灯L2的电流D．以上三种都有可能7、四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（）A. A球与C球一定带有异种电荷B. B球可能带电，也可能不带电C. B球与D球一定带有同种电荷D. D球可能带电，也可能不带电8．在图（a）所示的电路中，当电键S闭合后，电流表A1和A2的示数如图（b）所示，则通过灯L1和L2的电流分别为（）A．1.2安，0.5安B．0.5安，1.2安C．0.7安，0.5安D．0.5安，0.7安二、填空题9、许多学生要用2B铅笔填涂答题卡，计算机可以直接读取卡上的答案，是因为2B铅笔中的石墨是(选填“导体”或“绝缘体”)，若使用了不合格的2B铅笔，则铅笔芯的导电性变(选填“强”或“弱”)，这样可能使计算机无法识别。

人教版九年级物理第十五章电流和电路习题练习（二）附答案一、单选题1.如图是某同学在一次实验探究中所连接的电路，开关S1，S2都闭合时，电流表的示数是1.2A，S2断开时，电流表的示数变化了0.5A，下列判断正确的是（））A．通过L1的电流为1.2AB．通过L1的电流为0.5AC．通过L2的电流为0.7AD．通过L2的电流为0.5A2.从今年1月1日起，武汉中心城区15万余盏路灯将全部实现由光感应系统控制开停，这样就能避免光线太暗时路灯无法及时照明．如果用开关S表示某一区域的光感应控制系统，则下列路灯示意图最合理的是（）A．B．C．D．3.如图，是家庭电路中常用的闸刀开关示意图，则以下闸刀开关上的各部件中全部属于绝缘体的是（）A．胶木盖、保险丝B．手柄、闸刀C．瓷底、胶木盖D．进线座、出线座4.在学习电流表使用时，首先应对电流表(如图所示)进行观察，得出以下几个结论，你认为不正确的结论是（）A．此时通过该电流表的电流为1.0A或0.2AB．该电流表为一台双量程电流表C．当使用量程为0～3A的接线柱，分度值为0.1AD．在使用该电流表之前应对该表进行调零5.手电筒的构造如图所示，电源为两节干电池，下列说法正确的是（）A．按键相当于开关B．弹簧为绝缘体C．灯泡发光时，两端电压为4VD．灯泡发光时，电能转化为化学能6.在如图所示电路中，开关S闭合后，三盏灯属于串联的电路是（）A．B．C．D．7.如图将电池、灯泡、导线连接起来，再依次把铅笔芯（碳棒）、塑料棒、玻璃棒、橡胶棒接到A、B之间，其中能使灯泡发光的是（）A．铅笔芯（碳棒）B．塑料棒C．玻璃棒D．橡胶棒8.关于电源和电流，下列说法中正确的是（）A．电流是由大量电荷的无规则运动形成的B．电路中只要有电源，就一定会有电流C．在电源外部，电流从电源的正极流向负极D．电流的方向总是从电源的正极流向负极二、填空题9.在塑料、钨丝、陶瓷、铅笔芯、橡皮、人体、食盐水、食油这些物质中，通常情况下属于导体的有 ______ ，其余属于 ______ ．10.在整理古籍书本时，为防止书页破损，通常先给古书“充电”，使书页间自动分开，这种方法是应用了________的原理．11.取两个相同的验电器A和B，用与丝绸摩擦过的玻璃棒接触验电器A的金属球，使A带 ______ 电，另一个验电器B不带电（如图甲所示）．用金属杆把A和B连接起来，A的金属箔张开的角度______ （填“增大”或“减小”），B的金属箔______ （填“张开”或“不张开”）（如图乙所示）．在这个现象中，有电子从验电器 ______ 移动到验电器 ______ ，使验电器B也带了 ______ 电．12.如图a，用丝绸摩擦有机玻璃棒，然后靠近碎纸屑，发现纸屑能被吸引，说明摩擦起电，带电体能_________，然后将摩擦过的玻璃棒接触图b所示的自制的验电器，发现两片金属箔片会张开，金属箔片张开是因为_________，用手不停地捋图c中塑料细丝，会越捋越______（蓬松/靠拢）13.小华在医院挂水时发现医院有个形状类似于空调的装置——CHO-91空气净化器，于是细心观察了一下它的工作原理.如图所示，颗粒物接近带有负电荷的光洁金属网C时受到强烈的吸引力，这是因为__________. .14.如图所示，要用电流表测量通过小灯泡L1的电流，三位同学分别连接了下面的电路A、B、C．他们连接正确吗？如果有错，请指出错在哪里．A： ______ ．B： ______ ．C： ______ ．15.已知A球带负电，如图所示现象可知，B球带 ______ 电，C 球可能带 ______ 电，也可能不带电．16.如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线．为了辨别哪两个线头为一根导线的两端，可以用图示的测通器来测试，其操作过程如下：（1）连接A和B，将测通器的m连接在D上．当n连接E时小灯泡发光，连接F时小灯泡不发光．由此可以确定 ______ 为同一导线的两端（填字母，下同）．（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与______ 相连时，另一端只需接触一根导线就能将两根导线辨别开．若另一端接D时小灯泡不发光，则A和______ 为同一根导线的两端．三、实验题17.为了验证并联电路的电流特点，小薇设计了如图1所示的电路实验．（1）在连接电路时，开关应处于 ______ 状态．（2）请你在实物电路（图2）中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上．（3）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是： ______ ．（4）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中甲、乙、丙所示，可读出：I1=0.5A，I2= ______ A，I= ______ A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各路电流的关系是 ______ ．（写出关系式即可）（5）其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想．但他们同时发现：“并联各支路电流是相等的”．这个结论一定成立吗？______ （选填“一定”或“不一定”）．为了检验这个结论是否成立，应该 ______ 继续进行实验．（6）为了验证结论的普遍性，小薇应采用 ______ 方法进行验证．答案解析1.【答案】D【解析】开关S1，S2都闭合时，电路为两灯并联，电流表的示数是1.2A，即干路上的电流为1.2A；当开关S2断开时，只有L1一盏灯，电流表的示数变化了0.5A，即干路电流减小了0.5A，说明L2的电流为0.5A；则通过L1的电流为1.2A-0.5A=0.7A，故ABC错误，D正确．2.【答案】C【解析】因为路灯中的一个灯泡坏掉后，其它灯泡仍可以正常工作，因此路灯为并联连接，为了同时控制所有路灯，则开关应位于干路中，故C正确．3.【答案】C【解析】根据导电性的不同，材料可分为导体、半导体、绝缘体三大类．在电工方面，塑料、橡胶、陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体．胶木盖、手柄、瓷底是绝缘体，保险丝、闸刀、进线座、出线座是导体．4.【答案】A【解析】A、此时没有电流通过电流表，电流表示数应为0，此时电流表有示数说明没有校零，故A不正确，符合题意；B、电流表是测量电流的仪表，一般有两个量程，三个接线柱，故B正确，不符合题意；C、当使用量程为0～3A的接线柱时，分度值为0.1A，故C正确，不符合题意；D、闭合开关之前要观察电流表指针是否在0刻度线处，否则要先校零再测量，故D正确，不符合题意．5.【答案】A【解析】A、手电筒的按键相当于开关，控制电路通、断，选项正确；B、手电筒底部的金属弹簧是导体，在这里是导线，选项错误；C、一节干电池的电压是1.5V，灯泡发光时，两端电压为3V，选项错误；D、手电筒工作时，将电能转化为光能，选项错误．6.【答案】A【解析】A图中电流只有一条流通路径，所以选项A正确，BCD图中电流从电源正极出来后，分为多个支路，所以不是串联电路.7.【答案】A【解析】能使灯泡发光的是导体，在铅笔芯（碳棒）、塑料、玻璃棒、橡胶棒中，铅笔芯能够导电，属于导体；塑料、玻璃棒、橡胶棒属于绝缘体；故BCD错误；A正确；8.【答案】C【解析】A、电荷的定向移动方向形成电流，电荷的无规则运动不会形成电流，故A错误；B、电路中有电源，如果电路没有闭合，则电路中没有电流，故B错误；C、在电源外部，电流由电源正极流向电源负极，故C正确；D、在电源的内部，电流由电源的负极流向正极，故D错误．9.【答案】钨丝、铅笔芯、人体、食盐水；绝缘体．【解析】在塑料、钨丝、陶瓷、铅笔芯、橡皮、人体、食盐水、食油这些物质中，钨丝属于金属，能导电，常用做白炽灯的灯丝；铅笔芯的主要材料是碳，能导电；人体能导电，接触火线会发生触电事故；食盐水属于溶液，能导电；其余物质不易导电，属于绝缘体．10.【答案】同种电荷相斥【解析】在整理古籍书本时，为防止书页破损，通常先给古书充电，使书页间自动分开，这种方法是应用了同种电荷相斥的原理．11.【答案】正；减小；张开；B；A；正．【解析】（1）丝绸和玻璃棒摩擦，玻璃棒夺得电子的本领弱，失去电子带正电；丝绸夺得电子的本领强得到电子带负电．带正电的玻璃棒接触不带电的验电器时，金属箔上的电子较玻璃棒多，有一部分电子转移到少电子的玻璃棒上，故A带正电．（2）用金属杆把A和B连接起来后，B的一部分电子转移到了A上，故A的金属箔张开的角度会变小，而B因为带正电金属箔张开．12.【答案】吸引轻小物体；同种电荷相斥；蓬松．【解析】（1）用丝绸摩擦过的玻璃棒带了正电，由于带电体能够吸引轻小物体，所以当其靠近碎纸屑时，碎纸屑会被吸引过来；（2）当验电器与带正电的玻璃棒接触后，验电器的金属箔片上都带了正电，由于同种电荷相互排斥，所以两个金属箔片会张开角度；（3）被手捋过的塑料细丝带了同种电荷，同种电荷相互排斥，所以细丝之间由于相互排斥而蓬松，越捋，细丝带的电荷越多，斥力越大，细丝会越蓬松．13.【答案】带电体能吸引轻小物体．【解析】由于带电体吸引轻小物体，颗粒物接近带有负电荷的光洁金属网 C 时受到强烈的吸引力，被金属网吸引过去．14.【答案】A、正确；B、电流表的正负接线柱接反了；C、电流表并联在电路中了．【解析】由电路图可知：A、电流表的接法正确；B、电流表的正负接线柱接反了；C、电流表并联在电路中了．15.【答案】负；正．【解析】如图，A和B球相互排斥，两个球一定带同种电荷，A球带负电荷，B球一定带负电荷．如图，B和C球相互吸引，两个可能带异种电荷，可能带电体吸引不带电体，所以C球可能带正电或不带电．16.【答案】（1）C、F；（2）F；E．【解析】：（1）连接A和B，将测通器的m连接在D上．当n连接E时小灯泡发光，连接F时小灯泡不发光，则ABDE构成了同一根导线，形成通路，由此可以确定CF为同一根导线的两端；（2）由于已经确定CF是在同一根导线上，为了弄清另两根导线的两端，当连接A和C时，测通器的一端必须与F相连时，另一端只需接触一根导线就能将两根导线辨别开．当与D接触时，电灯能亮，说明AD是在同一根导线上的，若不能亮，说明A和E是在同一根导线上，B和D是在同一根导线上．17.【答案】（1）断开；（2）见下图；（3）L1或电流表断路；（4）0.52；1；I=I1+I2；（5）不一定；用规格不同的灯泡替代L1或L2；（6）改变电源电压或更换不同规格的灯泡进行多次实验．【解析】（1）在连接电路时，开关应处于断开状态．（2）将电流表与L1串联在一条支路，L2在另一条支路，如图所示：（3）灯L1不发光，电流表的示数为零，电路存在断路，可能是L1或电流表断路造成的．（4）由图乙所示电流表可知，其量程为0～0.6A，分度值为0.02A，示数为0.52A，I2=0.52A，由图丙所示电流表可知，其量程为0～3A，分度值为0.1A，示数为1A，即I=1A．根据实验数据可知，在误差允许范围内，并联电路中干路电流和各路电流的关系是：I=I1+I2．（5）为了验证结论更具有普遍性，应再选用规格不同的灯泡代替L1或L2继续实验；（6）为了验证结论的普遍性，可采用的方法是：改变电源电压或更换不同规格的灯泡进行多次实验．。

电流和电路一、单选题1.如图，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路2.如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法正确的是（）A.V1的示数变大，A的示数变小B.V2的示数变大，V1的示数变小C.V1与V2的示数差和A的示数的比值一定不变D.V1与V2的示数差和V2的示数的比值一定大于13.如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（）A.电流表的示数变大，小灯泡变亮B.电流表的示数变小，小灯泡变亮C.电压表的示数变小，小灯泡不亮D.电压表的示数变大，小灯泡不亮4.如图是实验室电流表的内部结构图，下列选项中与电流表的工作原理相同的是（）A. B.C. D.5.图中，能直接测量通过灯L1电流的电路是（）A. B.C. D.6.如图所示，电源电压保持不变，闭合开关S后向右移动滑片P，下列判断正确的是（）A.电流表的示数变大，电压表V2的示数变大，灯泡L2变亮B.电流表的示数变大，电压表V1的示数变大，灯泡L1变亮C.电流表的示数变小，电压表V1的示数不变，灯泡L1变亮D.电流表的示数变小，电压表V2的示数变小，灯泡L2变亮7.在国际单位制中，电流的基本单位是（）A.伏特B.安培C.焦耳D.瓦特二、多选题8.如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（）A.用一根导线分别与两个灯泡并联B.用一个电流表分别串联在图中的a、b、c三点C.用一个电压表分别与两个灯泡并联D.用一个小灯泡分别与两个灯泡并联9.如图所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器（a、b为其两端点）．闭合开关S，当滑片P在某一端点时，电流表示数为0.1A，R2消耗的电功率为1W；当滑片P移动至某一位置时，电流表示数为0.3A，R2消耗的电功率为1.8W．则当滑片P从a移到b的过程中（）A.电流表示数变化了0.5AB.电压表示数变化了4VC.R1消耗的电功率变化了5WD.电路消耗的总功率变化了6W10.如图所示的电路，下列分析正确的是（）A.只闭合S l时，L1发光、L2不发光B.只闭合S2时，L1不发光、L2发光C.闭合S l、S2时，L1、L2并联，A2测L2电流D.闭合S l、S2时，L1、L2串联，A1、A2示数相等11.如图所示的电路中，当开关S闭合后，灯L1不亮，L2亮，则下列判断中正确的是（）A.若电压表无示数，则L1的灯丝断了B.若电压表无示数，则L1被短接了C.若电压表有示数，则L1的灯丝断了D.若电压表有示数，则L1的实际功率比L2的小很多12.张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障不可能是（）A.电源没电了B.小灯泡处开路C.滑动变阻器处开路D.开关处开路三、填空题13.我国法律规定，驾驶员醉驾要负刑事责任．为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测．如图所示是酒精测试仪的原理图，图中R1为定值电阻，R2为酒精气敏电阻，电源电压保持不变，R2的阻值随酒精气体浓度的增大而减小，当酒精气敏电阻测试到酒精气体浓度增加时，电压表示数 ______ ，电流表示数 ______ （选填“变大”、“变小”或“不变”）．14.如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 ______ 极，电池的电压为 ______ V．四、实验探究题15.在图中所示的电路中，电源电压保持不变，闭合电键S后，正常情况下示数变大的电表有 ______ （选填“V1”、“V2”、“A”），当电键S断开或闭合时，发现电压表V1、V2的示数始终相同，故障发生在电阻R1、R2上，其他元件仍保持完好．①电路中可能存在的故障是 ______ ．②用一个完好的小灯替换电阻R2后，小灯 ______ （选填“一定发光”或“可能发光”或“一定不发光”）人教版物理九年级第十五章第2节《电流和电路》同步练习答案和解析【答案】1.D2.C3.D4.C5.D6.C7.B8.CD9.AD10.AC 11.BD 12.ABD13.变大；变大14.负；0.615.V1、V2、A；R2断路（或R1短路或R2断路且R1短路）；一定发光【解析】1. 解：A、如果灯L1短路，将发生电源短路，不仅两个灯泡都不发光，并且电流表将被烧坏，不符合题意；B、如果灯L2短路，将发生电源短路，不仅两个灯泡都不发光，同时会烧坏电源，不符合题意；C、如果灯L1断路，将没有电流通过L1，即电流表示数为零，不符合题意；D、如果灯L2断路，此时电路为L1的基本电路，而电源电压保持不变，因此电压表示数不变；由于并联电路中，各支路互不影响，因此通过L1的电流不变，即电流表的示数不变，符合题意．故选D．由电路图可知，两灯泡并联，电流表测灯L1中的电流，电压表测并联电路两端电压．根据电流表、电压表在电路中特征逐一进行判断．此题考查了用电流表、电压表来判断电路故障，根据电路特点能判断出电路中电流、电压的变化．2. 解：由图可知，该电路为串联电路，电压表V1测量的是电源电压，电压表V2测量的是R2两端的电压；A、当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流减小，即A的示数变小；电压表V1测量的是电源电压，保持不变，故A错误；B、V1的示数保持不变，电路中的电流变小，根据U=IR可知，电阻R1两端的电压变小，根据串联电路的电压规律可知，R2两端的电压变大，即V2的示数变大，故B错误；C、V1与V2的示数差为电阻R1两端的电压，由欧姆定律可知，该电压与A的示数的比值为电阻R1的阻值，保持不变，故C正确；D、V1与V2的示数差为电阻R1两端的电压，电压表V2测量的是R2两端的电压，由于不知两个电阻的阻值大小，所以无法判断电压的大小，也就无法判断两电压的比值与1的关系，故D错误．故选C．首先判定电路的连接状态，明确电流表、电压表在电路中的作用，根据滑动变阻器阻值的变化和欧姆定律判定电流表、电压表示数的变化．本题考查了欧姆定律及串联电路的特点，要求学生明确电路的结构，能够熟练应用串联电路的特点求解．3. 解：当开关S断开时，灯L与电阻R串联，电压表测R两端的电压，电流表测电路中的电流；S闭合时，L短路，灯不亮，电路中只有R，此时电压表测电源电压，电流表测电路中的电流；根据串联电路电压的规律，故电压表示数变大，根据串联电阻的规律，S闭合时电阻变小，根据欧姆定律I=可知，电路中电流变大，电流表示数变大；综上所述，只有D正确，ABC错误．故选D．分析当开关S由断开到闭合时电路的变化，根据串联电路的规律和欧姆定律确定正确答案．本题考查串联电路的规律及欧姆定律的应用，关键是电路的识别．4. 解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大．因此可以利用电流表指针的转动幅度来体现电路中电流的大小．A、电磁铁是利用电流的磁效应制成的，与电流表的工作原理无关．故A错误．B、图是奥斯特实验，说明通电导体的周围存在磁场，与电流表的制成原理无关．故B错误．C、电动机是利用通电线圈在磁场中受力而转动的理论制成的．故C正确．D、发电机是利用电磁感应现象制成的，与电流表的制成原理无关．故D错误．故选C．首先利用图示的装置分析出其制成原理，然后再逐个分析选择项中的各电学元件的制成原理，分别与前面分析的结论对应即可得到答案．在学过的测量工具或设备中，每个工具或设备都有自己的制成原理，如：天平、温度计、电话、电磁继电器、测力计，以及此题中提到的这些设备．针对它们的制成原理的考查，是一个热点题型，需要重点掌握．5. 解：A、图中电流表在干路上，电流表测干路电流，故A不符合题意；B、图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；C、图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；D、图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意．故选D．电流表应与被测用电器串联，电流从正接线柱流入，负接线柱流出，根据电路图，分析电路结构，即可作出判断．本题考查了电流表的使用，本题只要抓住电流表要与灯L1串联，且电流要从电流表的正接线柱流入、负接线柱流出即可解答．6. 解：由图可知：该电路为混联电路，灯泡L1与滑动变阻器并联后，再与L2串联接入电路中，电流表测量的是总电流；电压表V1和V2测量的是电路两端的总电压，即电源电压．电压表V1和V2测量的是电路两端的总电压，即电源电压，故两个电压表的示数保持不变；右移动滑片P，变阻器电阻变大，由并联电路的电阻规律可知，L1与滑动变阻器并联后的总电阻变大，根据串联电路的电阻规律可知，整个电路的电阻变大，根据I=可知，总电流减小；L1与滑动变阻器并联后的总电阻变大，根据分压规律可知，其分担的电压变大，故灯泡L1变亮；综上所述，C正确．故选C．首先判定电路的连接状态，分清电表在电路中的作用，然后根据滑片移动判定电阻的变化，根据欧姆定律和电功率的公式判定电表示数、灯泡亮度的变化．本题考查了滑动变阻器的变阻原理、欧姆定律、并联电路特点的应用，分析电路图确定两电阻的连接方式和电压表、电流表的测量对象是本题关键．7. 解：在国际单位制中，A、伏特是电压的基本单位．故A不符合题意；B、安培是电流的基本单位．故B符合题意；C、焦耳是功和能量的基本单位．故C不符合题意；D、瓦特是功率的基本单位．故D不符合题意．故选B．根据对常见物理量及其单位的掌握作答．此题考查的是我们对常见物理量及其单位的掌握情况，属于识记性知识的考查，比较简单，容易解答．8. 解：闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，这说明小灯泡发生了断路：A、用一根导线分别与两个灯泡并联，则整个电路短路，无法测出故障，故A错误；B、用一个电流表分别串联在图中的a、b、c三点，电流表相当于导线，串联时对电路无影响，无法测出故障，故B错误；C、用一个电压表分别与两个灯泡并联，其中一个灯泡断路时，并联在断路的灯泡两端时，电压表会有示数，能测出故障，故C正确；D、用一个小灯泡分别与两个灯泡并联，其中一个灯泡断路时，与其并联的灯泡会发光，能测出故障，故D正确．故选CD．闭合开关，两灯均不亮，这说明其中一个小灯泡发生了断路；根据导线、电流表、电压表、小灯泡在电路中的作用和特点分析．此通过导线、电流表、电压表来检测电路中的故障，要知道各仪器并联后的现象，学会从现象来推导结论．9. 解：由题可知，闭合开关S，当滑片P在某一端点时，电流表示数为0.1A，当滑片P移动至某一位置时，电流表示数为0.3A，这表明某一端点为b点，即滑片于b点时，电流表示数最小为I b=0.1A；由图可知，R1与R2串联，当P于b点时，R2全部接入电路，电压表测R2两端的电压U2，R2消耗的电功率为l W；根据串联电路的电压规律和P=UI可得，电源电压：U=U1+U2=I b R1+=0.1A×R1+-------------------①当滑片P移动至某一位置时，电流表示数为I'=0.3A，R2消耗的电功率为P'2=1.8W，根据串联电路的电压规律和P=UI可得，电源电压：U=U1'+U2'=I'R1+=0.3A×R1+------------------------②由①②可解得：U=12V，R1=20Ω；当滑片于a点时，R2接入电路的阻值为0，电路为R1的简单电路，此时电压表的最小示数：U a=0V，电流表的最大示数：I a===0.6A；电路消耗的最大总功率：P a=UI a=12V×0.6A=7.2W；R1消耗的最大电功率：P1=P a=7.2W；当滑片于b点时，R2全部接入电路且与R1串联，电压表测R2的电压U2，电路中电流最小为I b=0.1A，即电流表的最小示数：I b=0.1A，由P=UI可知R2两端的电压即电压表示数为：U2===10V，电路消耗的最小总功率：P b=UI b=12V×0.1A=1.2W，R1消耗的最小电功率：P1'=I b2R1=（0.1A）2×20Ω=0.2W，所以，当滑片由a滑至b端时：A、电流表示数变化：△I=I a-I b=0.6A-0.1A=0.5A，故A正确；B、电压表示数变化：△U=U b-U a=10V-0V=10V，故B错误；C、R1消耗的电功率变化：△P1=P1-P1'=7.2W-0.2W=7W，故C错误；D、电路消耗的总功率变化：△P=P a-P b=7.2W-1.2W=6W．故D正确．故选AD．分析电路的连接方式，根据电流表示数判断某一端点是a还是b，利用电源电压不变和串联电路的特点列等式，分别求出电源电压和电阻R1的值，当滑片P于a、b点时，根据电路的连接情况计算电流表和电压表的示数变化情况，由P=UI计算电路的总功率及R1消耗的功率变化情况，据此解题．本题考查的串联电路的综合计算，要熟练掌握欧姆定律及功率的公式变形，掌握串联电路的有关规律．10. 解：A、只闭合S l时，电路中只有L1发光，是一个简单电路，L2不发光，处于断路状态，故A正确；B、只闭合S2时，整个电路处于断路状态，所以L1不发光、L2也不发光，故B错误；C、闭合S l、S2时，电流有两条路径，所以L1、L2并联，A2与灯L2串联，所以测L2电流，故C正确；D、由C的解析可知，闭合S l、S2时，L1、L2并联，A1、A2这两只电表分别在干路和支路，所以示数不相等，故D错误．故选AC．结合电路图，根据电流的流向，逐一判断在开关的闭合和断开情况不同时，电路的工作情况．并明确电流表的测量对象．会根据电流的流向来判断电路的连接情况，并且准确判断电流表的测量对象，是解答本题的关键．11. 解：当开关S闭合后，灯L1不亮，L2亮，说明电路不是断路，只能是短路．由于电压表与L1并联，测量L1两端的电压，A和B、若电压表无示数，说明电压表和L1被短接了，故A错误，B正确；C和D、若电压表有示数，由于L2亮，电路是通路，而电压表相当于开路，所以灯泡L1不可能是短路．但L1不亮，则L1一定是功率太小达不到发光状态，所以L1的实际功率比L2的小很多，故C错误，D正确．故选BD．由电路图知，两灯串联．闭合开关一灯发光，一灯不发光，说明电路不是断路，只能是短路或功率太小达不到发光状态．利用电压表分析电路故障问题时，将电压表与某一用电器并联，如果无示数，说明并联的用电器短路或串联的其它用电器断路．12. 解：A、若电源没电，电表的指针不会发生偏转，故A不可能；B、若小灯泡开路，表与滑动变阻器并联时，表的指针不会发生偏转，故B不可能；C、闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，说明是发生了断路，而当将电压表与滑动变阻器并联时，电压表有示数，说明是在滑动变阻器处断路了，故C可能；D、若开关处开路，表与滑动变阻器并联时，表的指针不会发生偏转，故D不可能．故选：ABD．灯不亮，可能是断路，当将电压表与滑动变阻器并联时，表的指针明显偏转，故是在滑动变阻器处断路了．本题考查了电路故障的判断．在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．13. 解：由电路图可知，定值电阻R1与气敏电阻R2串联，电压表测量定值电阻两端的电压；如果测试到的酒精气体浓度越大，则气敏电阻的阻值越小，电路中的总电阻越小；根据I=可知，电路中的电流越大，即电流表示数越大；根据U=IR可知，定值电阻R1两端的电压越大，即电压表的示数越大．故答案为：变大；变大．由电路图可知，定值电阻与气敏电阻串联，电压表测量定值电阻两端的电压；根据题意可知如果测试到的酒精气体浓度越大传感器电阻越小，根据欧姆定律可知电路中的电流的变化和电压表示数的变化．解本题的关键是由题干获取酒精气体传感器特性的信息：酒精气体传感器的电阻随酒精气体浓度的增大而减小．14. 解：根据图示可知，锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电压表的量程为0～3V，分度值为0.1V，示数为0.6V．故答案为：负；0.6．根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以及指针的位置读出电压表的示数．本题利用了电压表的使用方法来判断电源的正负极，还考查电压表的读数，属于基础题．15. 解：由电路图知，开关闭合前，电路是断路，两电压表和电流表均无示数；开关闭合后，两电阻串联，电压表V2测量电源电压，V1测R2两端的电压，示数均增大；①当电键S断开或闭合时，发现电压表V1、V2的示数始终相同，说明此时R2两端的电压等于电源电压，则此时与电压表并联的R2断路，或R1短路或R2断路且R1短路；②若是R2断路造成，若用完好的灯泡替换R2，便排除了断路问题，灯泡便会发光；若电路故障为R1短路，用灯泡代替后，小灯泡能够发光；若电路故障为R2断路且R1短路造成，用灯泡代替后，电路中只有灯泡一个用电器，小灯泡能够发光；由上分析知，用一个完好的小灯替换R2后，小灯一定发光．故答案为：V1、V2、A；①R2断路（或R1短路或R2断路且R1短路）；②一定发光．先分析电路连接类型及电流表与电压表所测量的物理量，根据开关闭合前后情况分析电表示数；①电路故障有两种情况：短路或断路．电流表示数变大，说明电路电阻减小，所以是某一电阻短路，根据电压表的变化判断短路之处；电流表示数减小为零，说明电路断路，若电压表示数不为零，则与电压表并联的电路断路；②根据电压表所测电路的变化及电压表的示数大小关系得出结论．本题主要是电路故障的分析，要注意电路中给出的实验现象，关键能够理解断路和短路的含义．。

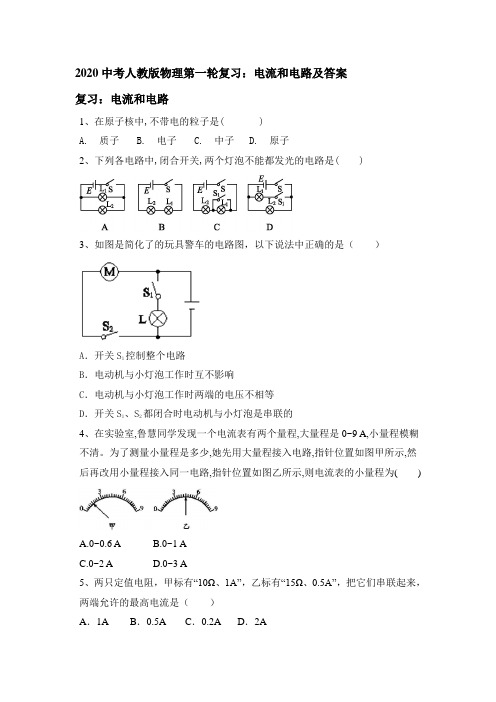

2020中考人教版物理第一轮复习：电流和电路及答案复习：电流和电路1、在原子核中,不带电的粒子是( )A. 质子B. 电子C. 中子D. 原子2、下列各电路中,闭合开关,两个灯泡不能都发光的电路是( )3、如图是简化了的玩具警车的电路图，以下说法中正确的是（）A．开关S1控制整个电路B．电动机与小灯泡工作时互不影响C．电动机与小灯泡工作时两端的电压不相等D．开关S1、S2都闭合时电动机与小灯泡是串联的4、在实验室,鲁慧同学发现一个电流表有两个量程,大量程是0~9 A,小量程模糊不清。

为了测量小量程是多少,她先用大量程接入电路,指针位置如图甲所示,然后再改用小量程接入同一电路,指针位置如图乙所示,则电流表的小量程为()A.0~0.6 AB.0~1 AC.0~2 AD.0~3 A5、两只定值电阻，甲标有“10Ω、1A”，乙标有“15Ω、0.5A”，把它们串联起来，两端允许的最高电流是（）A．1A B．0.5A C．0.2A D．2A6、取两个相同的验电器甲和乙，使甲带电，乙不带电。

可以看到甲的金属箔张开，乙的金属箔闭合（如图所示）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来，则甲、乙金属箔张开角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开7、下列电路连接正确的是( )8、如图所示的电路中，开关只控制灯L2的电路是（）A．B．C．D．9、如图所示,某同学在实验时误把电流表并联在电灯L2的两端,开关闭合后观察到的现象是()A.两灯都不亮B.两灯亮度正常C.L1亮,L2不亮D.电流表没有示数10、如图所示，在做“连接串联电路”的实验中，小宇同学闭合开关S后发现灯泡L1比L2亮，则（）A．通过L1的电流大B．通过L2的电流大C．通过两灯的电流一样大D．无法判断两灯的电流大小11、以下电学知识描述错误的是（）A．电流是电荷发生定向移动形成的B．电路两端有电压，电路中不一定有电流C．在电源外部，电流总是从电源正极流向负极D．电阻一定时，导体两端电压与通过导体的电流成正比12、小阳需要一个开关能够同时控制两灯且当其中一灯熄灭时，另一灯还能发光的电路，图中符合要求的是（）A． B．C． D．二、非选择题1、小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中为放在绝缘支架上的带正电球体，为用绝缘丝线悬吊的带正电的小球．先后将小球悬吊在距离球远近不同的、、处．（1）小球偏离竖直方向的原因是：________．（2）请你根据图中所示情景，提出一个可探究的科学问题：________．2、如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是：它为发光二极管提供了，使自由电荷在电路中定向运动起来。

人教版物理第十五章电流和电路单元习题一、选择题1、下列“吸引现象”由静电引起的是（）A．磁铁吸引硬币B．压紧的铅块互相吸引C．摩擦后的气球吸引头发D．吸盘吸在墙壁上2．电路中有电流时（）A．一定是正电荷发生了定向移动B．一定是负电荷发生了定向移动C．一定是正、负电荷同时向相反方向发生了定向移动D．以上说法都不对3.如图所示, 将一带正电的玻璃棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动. 对吸管A 端带电性质判断正确的是（）A.若相互吸引，一定带正电B.若相互吸引, 一定带负电C.若相互排斥，一定带正电D.若相互排斥，一定带负电4.如图，当开关S1、S2都闭合时，下列说法正确的是（）A.L1、L2都不发光B.L1、L2都发光C.只有L1发光D.只有L2发光5．在图中要测量干路的电流，那么电流表连接的位置应该是（）A．只能在a点B．可以在b点或c点C．可以在a点或d点D．可以在a、b、c、d各点6、如图所示电路，电源不变，下列分析不正确的是（）A．S1、S2都断开时，三盏灯串联B．S1、S2都闭合时，三盏灯并联C．S1、S2都闭合时，电流表A1的示数大于A2的示数D．S1、S2都闭合时电路中的总电流大于S1、S2都断开时电路中的总电流7.三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流（）A.灯L1最大B.灯L2最大C.灯L3最大D.一样大8．电灯L1和L2并联在同一电路中，已知L1的电流是干路电流的四分之一，则通过L1、L2的电流之比是（）A．3：4 B．1：3 C．3：1 D．1：49．如图是某品牌榨汁机。

为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S2。

当杯体倒扣在主机上时，S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁。

下列电路图符合上述要求的是（）10．如图是某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。

当电源开关S1 闭合时指示灯亮起；人站在平衡车踏板上时开关S2 自动闭合，电动机才能启动，开始运动。

2020中考人教版物理：电流和电路优习题含答案主题：电流和电路1、用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示），发现验电器的两个金属箔片张开。

以下说法正确的是（）A.毛皮和橡胶棒摩擦的过程中创造了电子B.毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C.验电器的金属箔片张开是因为带了异种电荷D.橡胶棒接触验电器的金属球时，电子向橡胶棒转移2、钠原子核中有11个质子，12个中子，在带一个单位正电荷的钠离子中，原子核外的电子共有( )A. 10个B. 11个C. 12个D. 1个3、小红发现教室里的一个开关可以同时控制两盏灯。

图中符合要求的电路图是（）A．B．C．D．4、学校校园有前后两道门，为了加强校内安全，学校给值班室安上了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。

下列图中符合要求的电路是（）A．B．C．D．5、物理学中，有些物理量的单位是科家名字命名的。

电流的单位是（）A．安培B．伏特C．欧姆D．焦耳6、下列元件既可作为用电器又可作为电源使用的是（）A．电动机B．发电机C．可充电电池D．电铃7、图所示的各电路中，各开关闭合后，灯泡L1与L2并联的是（）A．B．C．D．8、某同学使用电流表时，估计待测电路中的电流应选用0～0.6 A的量程，但他误用0～3 A的量程来测量．这样做的结果是( )A．指针摆动角度大，会损坏电流表B．指针摆动角度小，会损坏电流表C．指针摆动角度小，读数比较准确D．指针摆动角度小，读数不够准确9、如图所示电路中，电流表A1、A2的示数分别为0.2A和0.3A，三个电阻器中有两个的阻值相等，电流表内阻不计，则通过电源的电流可能是（）A．0.1A B．0.3A C．0.4A D．0.5A10、学习了电学知识，小明提出下列四个观点，你认为正确的是（）A．有电源就有电流产生B．电荷的移动形成电流C．电阻的大小是它两端的电压和通过它的电流决定的D．金属导体中电流的方向与自由电子定向移动方向相反11、如图电路中，闭合开关属于并联电路的是（）A．B．C．D．12、某同学利用如图所示电路测量电路电流．闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度．产生这种现象的原因可能是( )A．小灯泡被短接 B．小灯泡发生断路C．电流表使用的量程小了 D．电流表的接线柱接反了13、如图甲所示的电路图，L1和L2是某种连接方式。

《电流和电路》同步1.电灯L1和L2并联接入电路，通过它们的电流分别为I1和I2，干路中的电流为I，则（）A.I1 > IB.I2 > IC.I1 + I2 > ID.I = I1 + I22.如图，在开关和小灯泡之间连接两个金属夹A和B，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（）A.硬币和橡皮B.硬币和铅笔芯C.橡皮和塑料尺D.铅笔芯和塑料尺3.马路上的路灯总是一齐亮，一齐灭.如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光.根据这些现象判断路灯是（）A.串联的B.并联的C.可能是串联的，也可能是并联的D.不能确定是何种连接方式4.小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作。

关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（ ）A.一定是串联B.一定是并联C.有时是串联，有时是并联D.不能判断是串联还是并联5.类比是重要的科学研究方法.下列关于类比水流和电流形成原因（如图所示）说法错误的是（ ）A.导线类比水管，是传送电流的装置B.开关类比阀门，是控制电流传送的装置C.电源类比抽水机，是提供电压的装置D.灯泡类比水轮机，是产生电能的装置6.有一款“空调扇”既能送常温风，又能送凉风。

小明了解到其内部有两个电动机，其中电动机M1，驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。

小明设计的电路图，符合要求的是（ ）7.关于开关在电路中的作用，下列说法中正确的是（ ）A.串联电路中，开关可控制整个电路B.并联电路中，开关不能控制整个电路C.串联电路中，每个开关可控制一个用电器D.一个开关同时控制两个用电器，这两个用电器一定是并联的8.绝不允许用电线把电源的两极直接连接起来，是因为（）A.有触电的危险B.电路中没有电流C.电流太小会损坏电源D.电流太大会损坏电源9.电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（）A.电灯L1被短路B.电灯L2被短路C.有一盏灯的灯丝断了D.电流表正负接线柱接反了10.如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（ ）A.L1不能发光，L2能发光B.L1能发光，L2不能发光C.L1、L2都能发光D.L1、L2都不能发光11.下图中闭合开关，电流表A2的示数是0.25A，则A1的示数是 A.若将A1接到a处，它的示数应是 A.12.干电池和蓄电池都是利用变化来供电的.从能量转化角度，它们工作时把能转化为能，蓄电池充电时把能转化为能.13.如图所示的某段电路中，A、B、C、D、E是四个接线柱.A接电源的负极，E接电源的正极.（1）用导线连接A、B，则电流通过灯，它们是联的；（2）用导线只连接C、D，则电流通过灯，它们是联的.14.如图所示的充电宝带有手电筒功能。

初中物理九年级第十五章《电流和电路》测试题（含答案）姓名：班级：考号：一、单项选择题（每小题3分，共39分）1、如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。

用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（）A．干木条B．橡胶棒C．玻璃棒D．石墨棒2、与头发摩擦过的塑料梳子能“吸”起纸屑。

下列现象中“吸”的物理原理与其相同的是（）A．拔火罐时，罐子“吸”在皮肤上B．两块表面平滑的铅柱被挤压后“吸”在一起C．树叶被行驶的汽车“吸”入车底D．经常使用的电风扇叶片“吸”附上灰尘3、下列说法中正确的是（）A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷C．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了D．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体4、如图所示为宾馆房间常用的取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作。

以下画出的四个电路元件的规定符号中，能表示房卡在电路中作用的是（）A．B．C．D．5、用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示，再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。

则下列说法正确的是（）A．验电器原理是异种电荷相互吸引B．C棒与其手柄D均为导体C．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒D．当C棒接触两验电器的金属球时，产生的电流方向为A到B6、下列关于电流、电路的说法正确的是（）A．电流的形成需要有电源，且要有闭合回路B．电流都是由自由电子定向移动形成的C．绝缘体不善于导电的原因是其内部没有电荷D．电流的方向一定与负电荷移动的方向相同7、给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。
