轻钢龙骨硅钙板吊顶施工工艺一、施工准备吊顶采用轻钢龙骨38×1。
2,大厅采用50×1。
2，T型铝合金龙骨32×22×1.1、22×22×1。
1,石膏硅钙板600×600，Φ8吊杆，Φ8膨胀螺栓,角码40×40×4二、作业条件1、按照施工图纸在现场放出主控制线。
2、顶棚已按龙骨位置弹好线三、施工工艺施工顺序：弹吊点位置线弹吊顶高度线打眼安装吊杆安装主龙骨安装T型主龙骨及小骨机电设备安装、验收安装石膏板1、根据房间50水平线，用尺竖向量至吊顶设计标高，办公室2.6m（50线上返2。
1m，水平允许偏差±3㎜），走廊2。
3m(50线上返1。
8m)沿墙四周弹顶棚标高水平线,并在墙上画好龙骨分档线,吊杆距墙150mm，主龙骨两端距墙距不大于150mm，且每根龙骨的间距为1m,在楼板下面弹好1m×1m方格线。
开敞大办公厅吊顶起拱20mm，小办公室起拱5mm.走廊、起拱2mm，房间的短向跨度起拱.2、弹好顶棚标高水平线及龙骨分档线位置后，确定吊杆下端的标高，按大龙骨位置和吊杆间距,把吊杆无螺丝扣一端与40×40×4角码焊接，吊杆用Φ8膨胀螺栓与顶棚固定。
3、吊杆端头螺纹外露长度不应小于3mm，安装大龙骨时,应将大龙骨用吊挂件连接在吊杆上，拧紧螺丝卡牢。
大龙骨接长可用接插体连接.大龙骨安装完毕后应进行调平。
4、38及50主龙骨宜平行于灯具方向布置，吊杆应躲开风口、灯具的位置。
开敞办公室天花需12米在大龙骨上部焊接横卧大龙骨一道，以加强大龙骨的侧向稳定及吊杆整体性。
5、中龙骨安装完毕,经检查标高、间距、平直度和吊挂荷载符合设计要求后，顶板的安装由顶棚中间行中龙骨的一端开始,先装一根边卡档小龙骨，再将硅钙板搁置在三面龙骨翼缘上，然后安装另一侧小龙骨,按上述程序分行安装，最后拉线调整T型明龙骨.等水、电、空调等专业工序完成后方可安装天花。
第1篇 一、工程概述 1. 工程名称：XX项目吊顶硅酸钙板施工 2. 工程地点：XX地区XX项目 3. 工程内容：吊顶硅酸钙板安装 4. 施工单位：XX建筑工程有限公司 5. 施工日期：2023年X月X日至2023年X月X日 二、施工准备 1. 技术准备 （1）熟悉图纸，了解设计要求； （2）掌握吊顶硅酸钙板施工工艺及质量标准； （3）组织施工人员学习吊顶硅酸钙板施工操作规程。 2. 材料准备 （1）硅酸钙板：符合国家相关标准的吊顶硅酸钙板； （2）龙骨：轻钢龙骨、铝合金龙骨等； （3）配件：膨胀螺丝、自攻螺丝、角钢、吊杆等； （4）辅助材料：防水、防火涂料、腻子、砂纸等。 3. 工具准备 （1）电钻、螺丝刀、扳手等电工工具； （2）卷尺、水平尺、线锤等测量工具； （3）切割机、磨光机、手电钻等电动工具； （4）其他工具：切割刀片、磨光片等。 4. 人员准备 （1）项目经理：负责整个工程的施工管理和协调； （2）施工班组长：负责班组施工任务的分配和现场管理； （3）施工人员：负责吊顶硅酸钙板的安装、切割、打磨等工序。 三、施工工艺 1. 施工流程 （1）测量放线：根据设计图纸，确定吊顶硅酸钙板的安装位置，进行测量放线； （2）龙骨安装：按照设计要求，安装轻钢龙骨或铝合金龙骨； （3）硅酸钙板安装：将硅酸钙板固定在龙骨上； （4）接缝处理：对硅酸钙板的接缝进行密封处理； （5）表面处理：对吊顶硅酸钙板表面进行打磨、腻子处理； （6）涂料施工：对吊顶硅酸钙板表面进行防水、防火涂料施工； （7）验收：对吊顶硅酸钙板施工质量进行检查，确保符合设计要求。 2. 施工要点 （1）测量放线：准确测量放线，确保吊顶硅酸钙板的安装位置正确； （2）龙骨安装：按照设计要求，保证龙骨的间距、角度和水平度； （3）硅酸钙板安装：确保硅酸钙板与龙骨的连接牢固，板面平整； （4）接缝处理：采用密封胶、泡沫条等材料，对硅酸钙板的接缝进行密封处理； （5）表面处理：对吊顶硅酸钙板表面进行打磨、腻子处理，确保表面平整、光滑； （6）涂料施工：按照涂料施工工艺，保证涂料均匀、无气泡、无流淌； （7）验收：严格按照设计要求和质量标准进行验收，确保吊顶硅酸钙板施工质量。 四、质量控制 1. 材料质量控制 （1）硅酸钙板：检查硅酸钙板的规格、尺寸、质量是否符合要求； （2）龙骨：检查龙骨的规格、质量是否符合要求； （3）配件：检查配件的规格、质量是否符合要求。 2. 施工过程质量控制 （1）测量放线：确保测量放线准确； （2）龙骨安装：保证龙骨的间距、角度和水平度； （3）硅酸钙板安装：确保硅酸钙板与龙骨的连接牢固，板面平整； （4）接缝处理：采用密封胶、泡沫条等材料，对硅酸钙板的接缝进行密封处理； （5）表面处理：对吊顶硅酸钙板表面进行打磨、腻子处理，确保表面平整、光滑； （6）涂料施工：按照涂料施工工艺，保证涂料均匀、无气泡、无流淌。 3. 成品保护 （1）在施工过程中，对已完成的吊顶硅酸钙板进行保护，防止损坏； （2）在施工过程中，对施工现场进行清理，确保成品质量。 五、安全文明施工 1. 施工现场安全 （1）施工现场应设置安全警示标志，提醒施工人员注意安全； （2）施工人员应佩戴安全帽、安全带等安全防护用品； （3）施工现场应配备消防器材，确保消防安全。 2. 施工现场文明 （1）施工现场应保持整洁，垃圾及时清理； （2）施工人员应遵守施工现场纪律，文明施工。 六、施工进度安排 1. 施工准备阶段：X天 2. 测量放线阶段：X天 3. 龙骨安装阶段：X天 4. 硅酸钙板安装阶段：X天 5. 接缝处理阶段：X天 6. 表面处理阶段：X天 7. 涂料施工阶段：X天 8. 验收阶段：X天 七、总结 本施工方案详细阐述了吊顶硅酸钙板施工的准备工作、施工工艺、质量控制、安全文明施工以及施工进度安排。在施工过程中，严格按照施工方案执行，确保吊顶硅酸钙板施工质量达到设计要求。

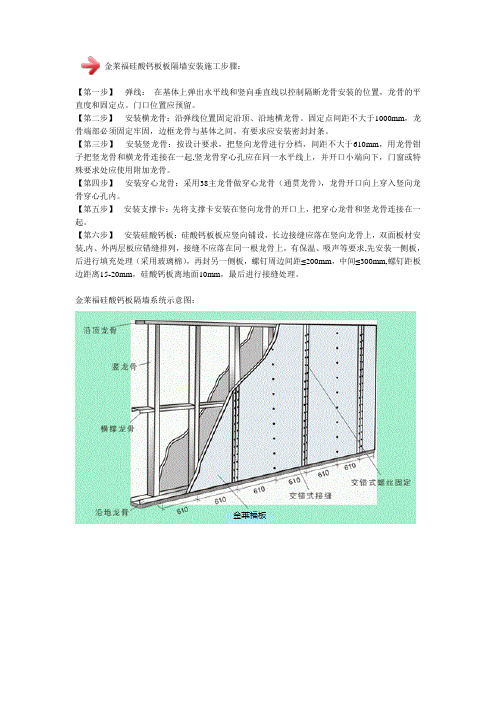

金莱福硅酸钙板板隔墙安装施工步骤：【第一步】弹线：在基体上弹出水平线和竖向垂直线以控制隔断龙骨安装的位置，龙骨的平直度和固定点。
门口位置应预留。
【第二步】安装横龙骨：沿弹线位置固定沿顶、沿地横龙骨。
固定点间距不大于1000mm，龙骨端部必须固定牢固，边框龙骨与基体之间，有要求应安装密封封条。
【第三步】安装竖龙骨：按设计要求，把竖向龙骨进行分档，间距不大于610mm，用龙骨钳子把竖龙骨和横龙骨连接在一起,竖龙骨穿心孔应在同一水平线上，并开口小端向下，门窗或特殊要求处应使用附加龙骨。
【第四步】安装穿心龙骨：采用38主龙骨做穿心龙骨（通贯龙骨），龙骨开口向上穿入竖向龙骨穿心孔内。
【第五步】安装支撑卡：先将支撑卡安装在竖向龙骨的开口上，把穿心龙骨和竖龙骨连接在一起。
【第六步】安装硅酸钙板：硅酸钙板板应竖向铺设，长边接缝应落在竖向龙骨上，双面板材安装,内、外两层板应错缝排列，接缝不应落在同一根龙骨上，有保温、吸声等要求,先安装一侧板，后进行填充处理（采用玻璃棉），再封另一侧板，螺钉周边间距≤200mm，中间≤300mm,螺钉距板边距离15-20mm，硅酸钙板离地面10mm，最后进行接缝处理。
金莱福硅酸钙板隔墙系统示意图：金莱福硅酸钙板板吊顶安装施工步骤：【第一步】弹线：用水准仪在房间内每个墙（柱）角上抄出水平点。
弹出水准线（水准线距地面一般为500mm）。
从水准线量至吊顶设计高度弹出吊顶次龙骨的下皮线。
按吊顶平面图，在顶板弹出主骨的位置。
间距不大于1000mm。
并标出吊杆的固定点，吊杆间距不大于1000mm，遇到梁和管道应增加固定点。
【第二步】固定吊杆、吊件：上人吊顶采用Φ8吊杆。
吊杆用膨胀螺栓固定。
用冲击电钻打孔，孔径应稍大于膨螺栓的直径。
吊杆距主龙骨端部不得大于300mm。
灯具检修口等应设附加吊杆。
【第三步】安装边龙骨：按设计要求弹线，沿墙（柱）上的水平龙骨线把收边龙骨用自攻螺丝固定在预埋木砖上。
混凝土墙（柱）用射钉固定。
硅酸钙板施工工艺及流程硅酸钙板施工1、作业条件1)吊顶工程在施工前应热悉施工图纸及设计说明。
2)吊顶工程在施工前应熟悉现场。
3)施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。
4)对吊顶内的管道、设备的安装及水管试压进行验收。
5)吊顶工程在施工中应做好各项施工记录，收集好各种有关文件。
)材料进场验收记录和复验报告，技术交底记录。
67)板安装时室内湿度不宜大于70,以上。
、施工工艺流程 2吊顶标高弹水平线一划龙骨分档线一安装水电管线一安装主龙骨一安装次龙骨一安装罩面板一安装压条3、操作工艺1)弹线用水准仪在房间内每个墙(柱)角上抄出水平点(若墙体较长，中间也应适当抄几个点)，弹出水准线(水准线距地面一般为500mm)，从水准线量至吊顶设计硅酸盖板的厚度)，用粉线沿墙(柱)弹出水准线，即为吊顶高度加上12mm(一层次龙骨的下皮线。
同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。
主龙骨应从吊顶中心向两边分，最大间距为1000mm，并标出吊杆的固定点，吊杆的固定点间 900,1000mm。
如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。
2)固定吊挂杆件现浇钢筋混凝土板底预留直径8mm钢筋吊环双向中距小于1200;直径6mm钢筋吊环，双向中距小于1200吊杆上部与板底预留吊环固定;U型轻钢主龙骨CB38*12，中距小于1200找平后与钢筋吊杆固定;H型轻钢次龙骨LB20*20，中距600。
制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。
3)在梁上设置吊挂杆件吊挂杆件应通直并有足够的承载能力。
长时，必须搭接焊牢，焊缝要均匀饱满;吊杆距主龙骨端部距离不得超过300mm，否则应增加吊杆;吊顶灯具、风口及检修口等应设附加吊杆。
4)安装边龙骨边龙骨的安装应按设计要求弹线，沿墙(柱)上的水平龙骨线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上;如为混凝土墙(柱)，可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。
四硅钙板吊顶施工方案1、材料及配件要求1.1硅钙板的规格、品种、表面形式必须达到设计要求和使用功能的要求。
1.2吊顶使用的轻钢龙骨分为U形骨架和T形骨架两种，并按照荷载不同分为上人和不上人两种。
1.3轻钢龙骨分为主龙骨、次龙骨、边龙骨；配件有吊件、连接件、挂插件等材质必须符合设计要求。
1.4零配件：吊杆、花篮螺丝、射钉、自攻螺丝等。
1.5按照设计或样品要求可选用各种罩面板2、主要施工机具电锯、射钉枪、手锯、钳子、螺丝刀、方尺、钢尺、钢水平尺等。
3、施工作业的相关条件3.1材料准备：在施工前必须提前准备好吊顶所用的吊杆，一般吊杆选用Φ6～Φ10的钢筋，并且一端需要进行套丝（长度不小于50mm），如果顶棚有预埋件可以将吊杆直接与之焊接，没有预埋件则需要用30*3的角钢切成40mm左右一段，一边打孔，一边与吊杆焊接（焊接长度不小于20mm，双面焊）。
设计无要求时预埋件间距为900-1200mm。
在房间的四周墙、柱上，按照吊顶标高位置打孔预埋好防腐木楔，间距600mm左右（按照矿棉板的规格设置）。
3.2顶棚内的各种设备安装工程必须施工完毕，通风管道的标高与吊顶标高无矛盾，检查口、风洞口以及各种明露孔位置确定。
3.3吊顶所需的龙骨、配件、面板提前准备齐全。
3.4安装矿棉板或安装边龙骨前墙面的必须刮两遍腻子找平，否则造成墙面与顶棚阴角处不易处理好。
4、施工工艺4.14.2.施工技术措施：（1）弹线：根据事先从标高点引出的标高弹出50cm 控制线，并依据弹出的控制线确定各房间吊顶设计标高的标准线。
在墙上划出龙骨的分档控制点，一般距离900-1200mm 左右。
（2）安装吊筋：根据施工大样图纸要求确定吊筋的位置，安装吊筋前，刷防锈漆。
吊杆采用直径为Φ6的钢筋制作并刷防锈漆，吊点间距900-1200mm 。
安装时上端与铁胀栓连接，下端套丝后与吊件连接。
安装完毕的吊杆端头外露长度不小于3MM 。
（3）安装主龙骨：采用UC50或U38龙骨，吊顶主龙骨间距为小于1200MM 。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
3 纤维增强硅酸钙板吊顶施工工艺3.1 施工准备(一)劳动力准备1. 到位工种:钣金工、安装工、运输工、杂工；2. 在第天开工前，对工人做好安全文明教育，向工人叙述分项工程主要施工要点。
（二）材料准备1. 在现场施工前做好材料下料、订购、运输、仓储工作。
2. 材料要求：（1）纤维增强硅酸钙板采用100%不含石棉的产品。
（2）纤维增强硅酸钙板应选择国内一流品牌的高档产品或更高品质的产品。
（3）板缝及表面应由抗开裂的系统处理方案，确保不发生开裂现象。
（三）施工机具准备冲击电钻、板手、钢剪刀、锯子、手电钻（用于自攻螺丝）、脚手架等3.2 施工工艺框图3.3 施工操作要点（1）弹设吊顶水平线、钻孔、埋木针、安装边龙骨。
（2）采用Ф6吊筋及38型吊顶主龙骨，吊筋间距1200，主龙骨间距1200。
（3）用专用配件将T型龙骨固定在38龙骨上，调平龙骨。
（4）安装横撑龙骨。
（5）采用浮搁式安装硅钙板。
3.4 分项工程验收执行《建筑装饰装修工程质量验收规范》GB50210-2001及《建筑工程施工质量验收统一标准》GB50300-2001。
（1）检查数量：室内按有代表性的自然间抽查10‰，过道按10延长米，大厅等大间按两轴线为1间，但不少于3间。
（2）饰面板的品种、规格、颜色和图案必须符合设计要求。
（3）饰面板安装必须牢圄，无歪斜、缺棱撺角和裂缝等缺陷。
（4）饰面板表面应平整、洁净，色泽协调，，无变色、泛碱、污痕和显著的光泽受损处。
3.5 质量控制点钻孔时，为使钻孔底面整齐光滑，应在板下垫一木块。
平头螺丝契入板体，保持面平。
堆垛时，地面应平整，每垛板的块数不宜过多，以防压坏。
3.6 安全环保合理安排施工，严格按规范施工，控制施工过程中的噪声、废气、废渣污染。
每日施工做到工完场清。
第1篇一、工程概况本工程吊顶施工范围为整个建筑室内顶部，包括会议室、办公室、走廊等区域。
吊顶材料采用铝方通，龙骨材料为轻钢龙骨。
施工过程中需注意安全、质量、进度等方面的要求。
二、施工准备1. 材料准备：铝方通、轻钢龙骨、配件、吊杆、膨胀螺栓、电焊机、切割机、水平尺、墨线等。
2. 工具准备：电钻、螺丝刀、扳手、锤子、水平尺、墨线等。
3. 人员准备：施工人员、技术人员、安全员等。
三、施工工艺1. 测量放线：根据设计图纸，在四周墙上弹出吊顶标高水平线，确定吊顶高度。
沿标高水平线，按吊顶平面图，在混凝土顶板画出主龙骨的分档位置线，间距宜为900～1200mm。
2. 吊杆安装：在主龙骨分档位置线上，按吊杆间距900～1200mm，将吊杆固定在楼板上，确保吊杆垂直。
3. 主龙骨安装：将主龙骨吊起，沿吊杆固定，并与吊杆连接。
主龙骨宜平行房间长向布置，确保龙骨与楼板垂直。
4. 次龙骨安装：在主龙骨上安装次龙骨，间距根据设计要求确定。
次龙骨应与主龙骨平行，并与主龙骨连接牢固。
5. 铝方通安装：将铝方通安装在次龙骨上，通过专用龙骨卡扣式结构固定。
铝方通应保持水平，间距均匀。
6. 收口、收边处理：在铝方通边缘安装收口、收边压条，确保吊顶美观、牢固。
四、质量控制1. 材料质量：确保铝方通、轻钢龙骨、配件等材料符合设计要求，有出厂合格证及材料质量检验报告。
2. 施工质量：严格按照施工工艺进行施工，确保吊顶平整、牢固，无明显裂缝、翘曲等现象。
3. 安全质量：施工现场应设置安全警示标志，施工人员应佩戴安全帽、安全带等防护用品，确保施工安全。
五、进度安排1. 施工前，根据工程量制定施工进度计划，明确各工序的施工时间。
2. 施工过程中，严格按照进度计划进行施工，确保工程按时完成。
3. 施工完成后，进行验收，确保工程质量符合要求。
六、安全措施1. 施工现场设置安全警示标志，确保施工安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
吊顶施工技术交底工程名称：淡溪镇寺西村旧村改造一期（装饰工程）施工单位：浙江国兴建设集团有限公司一、施工准备：1、作业条件1.1.吊顶在大面积施工前，应对顶棚的起拱度、灯槽、通风口等处进行构造处理，经鉴定认可后再大面积施工。
1.2.安装龙骨前，应按设计要求对房间净高、洞口标高和吊顶内管道、设备及其支架的标高进行交接检验。
1.3.搭好吊顶施工操作手用架子。
2、材料准备2.1.各种材料已按设计要求全部配备齐全，并已经过进场检验。
2.2.轻钢龙骨的型号、规格及配件必须符合设计要求。
2.3.其他材料有零配件有吊杆、圆钉、射钉、自攻螺钉、胶粘剂。
二、材料要求1、各类吊顶材料进场时，厂家必须提供产品合格证书、性能检测报告。
工程管理人员组织进场验收并进行复验合格后，方可用于工程施工。
2、纸面石膏板的规格尺寸：满足设计要求。
3、外观质量：纸面石膏板板面应平整，对波纹、沟槽、污痕和划伤等缺陷不允许出现。
4、纸面石膏板放射性指标限量应符合《民用建筑工程室内环境污染控制规范》（GB50325—2001）中第3.1.2条规定。
5、防火性能满足设计要求。
6、吊杆、龙骨的材质、规格应符合设计要求。
7、不得将纸面石膏板堆放在潮湿不通风的地方。
三、主要机具电锯、五齿锯、手电钻、木刨、扫槽刨、线刨、锯、斧、锤、螺丝刀、钳子、方尺、钢尺、钢水平等。
四、操作工艺工艺流程弹顶板标高水平线→划龙骨分档线→安装线管设施→安装主龙骨吊杆→安装主龙骨→安装次龙骨→安装纸面石膏板→钉孔点刷防锈漆→接缝处理1、弹顶棚标高水平线：根据楼层标高水平线，用尺竖向量至顶棚设计标高，沿墙四周弹顶棚标高水平线。
2、划龙骨分档线：按设计要求的主、次龙骨间距布置，在已弹好的顶棚标高水平线上划龙骨分档线。
3、安装主龙骨吊杆：弹好顶棚标高水平线及龙骨分档位置线后，确定吊杆下端头的标高，按主龙骨位置及吊挂间距，将吊杆带固定片的一端紧固在已打的膨胀螺栓上。
4、安装轻钢龙骨主龙骨: 4.1.配装吊杆螺母。
