编号：Q/×××
××变电站220kV××电流互感器预防性试验作业指导书
(范本)
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
××供电公司×××
1适用范围
本作业指导书适用于××变电站220kV××油浸式电流互感器试验现场预防性试验试验。
2引用文件
GB 1208 --1997 电流互感器
DL/T 596—1996电力设备预防性试验规程
DL/T 727--2000 互感器运行检修导则
3试验前准备工作安排
3．1准备工作安排
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序4．1开工
4．2试验项目和操作标准
4．3竣工
5 试验总结
6 作业指导书执行情况评估
7附录。

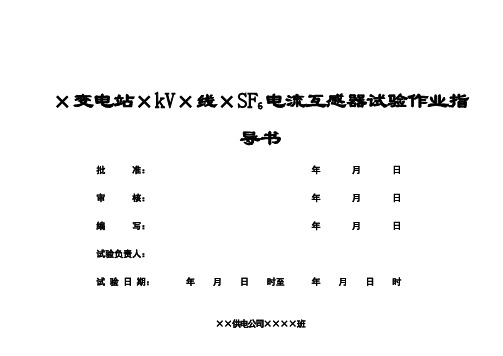

×变电站×kV×线×SF6电流互感器试验作业指导书批准：年月日审核：年月日编写：年月日试验负责人：试验日期：年月日时至年月日时××供电公司××××班1 适用范围本作业指导书仅适用于××变电站×kV×线×SF6电流互感器交接试验标准化作业,大修后、预防性、必要时的试验可以参照本作业指导书进行修编,保留必要的试验项目即可。
2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书发布时,所有版本均为有效。
所有标准及技术资料都会被修订,使用本作业指导书时应探讨使用下列标准及技术资料最新版本的可能性。
国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）及修改说明国家电网安监[2005]255号电业安全工作规程（热力和机械）电安生[1994]227号安全生产工作规定国家电网总[2003]407号电力设备预防性试验规程 DL/T 596-1996电流互感器出厂说明书及出厂试验报告电气装置安装工程电气设备交接试验标准 GB50150－91安徽电网电力设备预防性试验规程（试行）电生[2005]255号局部放电试验 GB/T 7354--2003试验仪器使用说明书3试验前准备工作安排3.1 准备工作安排3.2 人员要求3.3 仪器仪表和工具3.4 危险点分析3.5 人员分工4 试验程序4.1 开工4．2试验项目和操作标准4.3 竣工5 试验总结6 作业指导书执行情况评估7 附录试验记录电流互感器试验原始记录。

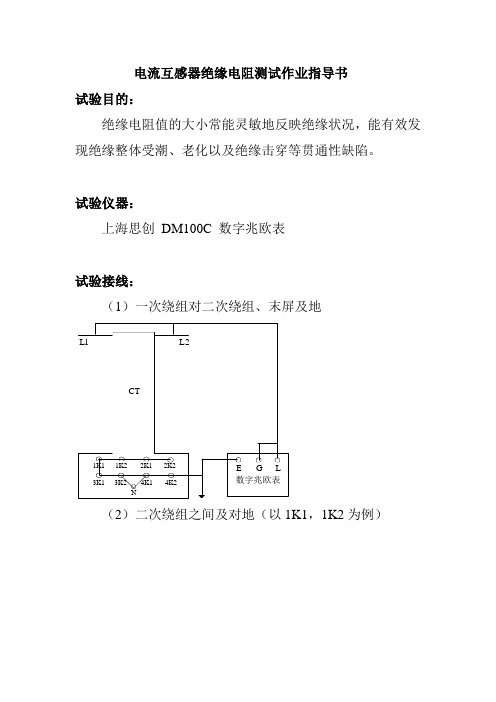

电流互感器绝缘电阻测试作业指导书试验目的：绝缘电阻值的大小常能灵敏地反映绝缘状况，能有效发现绝缘整体受潮、老化以及绝缘击穿等贯通性缺陷。
试验仪器：上海思创DM100C 数字兆欧表试验接线：（1）一次绕组对二次绕组、末屏及地（2）二次绕组之间及对地（以1K1，1K2为例）（3）末屏绝缘电阻试验步骤：1)办理工作许可手续；2)向工作人员交代工作内容、人员分工、带电部位，进行危险点告知，并履行确认手续后开工；3)准备试验用的仪器、仪表、工具，所用仪器、仪表、工具应良好并在合格周期内；4)在试验现场周围装设围栏，打开高压警示灯，摆放温湿度计，必要时派专人看守；5)抄录被试电流互感器的铭牌参数；6)检查被试电流互感器的外观是否完好，必要时对套管进行擦拭和烘干处理；7)两人对电源盘进行验电，同时检测电源盘的漏电保护装置是否可靠动作；8)将兆欧表水平放稳，对兆欧表本身进行检查；9)按试验接线图进行接线；10)确认接线正确后，试验人员撤到绝缘垫上，相关人员远离被试品；11)大声呼唱，确认相关人员都在安全距离外，接通电源，打开仪器开关；12)按下“电压选择”按钮，选择试验电压（一次绕组和二次绕组选择2500V，末屏选择1000V）；13)得到工作负责人许可后，按下“启动”按钮开始测量，测量1min后按下“停止”按钮停止测量，并记录测量数据；14)关闭仪器开关，断开电源；15)用放电棒对电流互感器充分放电；16)拆除试验接线（先拆测量线，再拆接地线，拆接地线时先拆设备端，再拆接地端）；17)整理仪器，记录温度和湿度，把仪器放回原位；18)测量数值与标准或历史数据比较，判断是否合格，撰写试验报告。
试验标准：交接标准：1)测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻；绝缘电阻不宜低于1000ΜΩ；2)测量一次绕组段间的绝缘电阻，不宜低于1000ΜΩ，但由于结构原因而无法测量时可不进行；3)末屏对地绝缘电阻不应小于1000ΜΩ，否则应测末屏的tanδ；4)绝缘电阻测量应使用2500V绝缘电阻表；状态检修标准：1)一次绕组的绝缘电阻应大于3000ΜΩ或与上次测量值相比无显著变化；2)一次绕组初值差不超过-50%（注意值）；3)末屏对地>1000ΜΩ（注意值），否则应测末屏的ta nδ；4)绝缘电阻测量应使用2500V绝缘电阻表，末屏应使用1000V绝缘电阻表。
变电站电流互感器检验作业指导书华北电网有限公司前言为进一步加强华北电网继电保护检验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。
通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。
本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。
本作业指导书的附录A、附录B分别为二次回路的试验报告及现场工作安全技术措施，是本作业指导书不可分割的部分，具有与本指导书相同的效力。
本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。
本作业指导书起草人：李群炬本作业指导书审核人：赵淑珍本作业指导书自发布之日起执行。
1、范围1.1本作业指导书适用于电流互感器二次回路检验工作。
1.2本作业指导书是针对各相关继电保护检验规程的补充规定。
1.3本作业指导书只规定了检验工作中的重点工作，各使用单位应根据本单位设备的具体情况制定详细的检验项目。
1.4现场在进行电流互感器检验工作中，除遵照本作业指导书外，还应遵守有关现场安全规定，并做好相关安全措施。
2、引用标准下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性2.1《国家电网公司电力安全工作规程》2.2 GB 7261-2001《继电器及继电保护装置基本试验方法》1修前准备1.1准备工作安排1.2人员要求1.3工器具1．4危险点分析1．5安全措施检验作业流程控制2作业程序和作业标准2.1开工Array2.2检修电源的使用2.3检修内容和工艺标准2.3.1出厂记录2.3.1.1检验要求：铭牌资料记录2.3.1.2检验方法：要求详细记录电流互感器铭牌上标明的生产厂家、出厂编号、产品型号、各绕组容量和变比范围2.3.1.3注意事项：2.3.2一般性检查2.3.2.1检验要求：要求记录电流互感器各绕组的回路编号、用途、接线方式、级别、实际使用变比、极性、接地点位置，进行绕组绝缘试验，测量各二次绕组直流电阻2.3.2.2检验方法：1）二次负载测试：在断路器汇控箱或端子箱处断开电流回路，用试验仪器向装置侧电流回路通入工频额定电流，用交流电压表测量端子处电压。
电力变压器长时感应电压试验带局部放电测量试验作业指导书编码：二○一○年十月作业指导书签名页目录1.适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)4. 安全风险辨析与预控 (2)5．作业准备 (3)5.1人员配备 (3)6．作业方法 (4)6.1作业准备 (4)6.2作业方法 (4)7. 质量控制措施及检验标准 (5)7.1质量控制措施 (5)7.2质量控制表单 (5)7.3检验标准 (6)1.适用范围交接试验是能及时有效地发现电力设备因运输、安装等方面的问题造成的缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是保证电力设备安全投产工作中必不可少的一个重要环节。
为了强化一次设备交接试验工作，规范交接试验现场作业，南方电网公司组织编制施工作业指导书。
作业指导书的编写参照国家标准、企业标准、南方电网标准及相关的技术规范、规定。
本标准适用于110kV~500kV电压等级新安装的、按照国家相关出厂试验标准试验合格的电气设备交接试验，本标准不适用于安装在煤矿井下或其他有爆炸危险场所的电气设备。
本作业指导书对变压器长时感应电压试验带局部放电测量交接试验的操作步骤、技术要点、安全注意事项、安全风险辨析等方面内容进行了详细的规范，用于指导变压器局部放电交接试验工作。
以上标准如有新版本，按最新版本执行。
3. 作业流程1) 作业（工序）流程图4. 安全风险辨析与预控工作前安全风险辨析及措施见表4-1。
施工单位检查人：监理单位检查人：日期：日期：注：检查结果：：检查合格：无此项5．作业准备5.2工器具及仪器仪表配置6．作业方法6.1 作业准备6.1.1被试变压器组装完毕，真空注油后应静止48小时以上；6.1.2变压器高、低压侧及中性点所有一次线与外部连接线拆除，套管CT二次侧应短路接地；6.1.3变压器的现场常规试验项目，如绝缘电阻、吸收比（极化指数）、介质损耗因数(tanδ)、直流电阻、电压比、绝缘油试验等已完成，试验结果应符合有关标准的要求；6.1.4现场应提供380V三相电源，电流为250A左右6.2 作业方法6.2.1开始试验准备工作，选择合适的试验仪器，摆放好设备，接取试验电源。
6-35kV 电流互感器预防性试验
作业指导书
编写：
审核：
批准：
2013年12月
一、适用范围：
本作业指导书适用于6-35kV电流互感器预防性试验。
二、规范性引用文件：
1、GB 50150 2006 电气装臵安装工程电气设备交接试验标准。
2、DL/T 474.1 2006 现场绝缘试验实施导则第1部分：绝缘电阻、吸收比和极化指数试验。
3、Q/CSG 1 0007 2004 电力设备预防性试验规程。
4、集团公司《电力安全工作规程》(变电站和发电厂电气部分)。
5、JB/T 5357－2002 《电压互感器试验导则》。
6、Q/GXD 126.01-2006《电力设备交接和预防性试验规程》。
7、电气试验规程和运行规程。
三、支持文件：
1、一次接线图。
2、试验方案。
3、试验原始数据记录本。
4、电流互感器出厂试验报告。
5、电流互感器交接试验报告。
4、历次预防性试验报告。
四、试验前准备工作安排：
5、试验程序:
8、附录: 试验记录。
220kv电流互感器试验指导书1目的范围:规范作业，明确责任，提高试验质量。
220kv电流互感器高压试验。
2引用标准:华北电力集团公司2000年2月1日颁布《电力设备交接和预防性试验规程》电力部颁发DL/T596-1996《电力设备预防性试验规程》GB50150-91《电气装置安装工程电气设备交接试验规程》3术语定义:无专业术语4职责:4.1工作负责人按工作规程组织工作；在作业书的□内打√以确认工作进行接口联系；填写质量记录。
4.2工作成员按安全工作过程和本作业指导书进行工作。
4.3本作业指导书如有问题,所有人员应及时反馈按文件和资料程序进行修改。
5工作流程：5.1工作人员配备与技能5.1.1工作负责人1名:具备3年以上220KV电流互感器高压试验经验。
5.1.2专责试验工1名：具备2年以上220KVCT高压试验经验。
5.1.3试验工2名：具备电气试验知识5.2使用设备、仪器仪表5.2.1M-2000交流电桥一套。
5.2.2JDC-1兆欧表一块。
5.2.3计算器一台。
5.2.4绝缘绳一卷。
5.2.5温度计一根。
5.2.6电源线盘一个。
5.2.7遮栏一套。
5.2.8绝缘杆一根。
5.2.9地线、屏蔽线若干。
5.3消耗性材料。
5.3.11.5伏5号电池8节。
5.3.2砂纸2张。
5.4工作流程：5.5工作项目及工作要求5.5.1工作前准备：5.5.1.1工作前由工作负责人组织学习试验规程和本试验指导书。
是□5.5.1.2工作负责人及成员查看历史试验报告。
是□5.5.2安全、组织、技术措施：5.5.2.1全部试验由高压班负责,变配电班配合。
是□5.5.2.2试验所需人员不少于四人。
是□5.5.2.3由变配电班将CT进线及出线断开,并保持足够安全距离。
是□5.5.2.4试验前应由继电保护班退出小母差保护。
是□5.5.2.5试验现场应装设围栏对外悬挂“止步、高压危险”并派人看护。
是□5.5.2.6进入试验现场时,负责人必须交待试验现场安全注意事项,在现场试验准备工作完成后,对所有参试人员必须有明确的责任分工。
02~电压互感器现场校验作业指导书Q/YNDW 云南电网公司企业标准Q/YNDW 113.2.171－2006电压互感器现场校验作业指导书2006-05-20发布 2006-05-30实施云南电网公司发布前言为提高云南电网公司供电企业输变电设备的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由云南电网公司组织，编写了目前我公司电压互感器现场校验作业指导书。
编写中遵循了我国标准化、规范化和国际通用的贯标模式的要求。
该指导书纳入公司生产技术管理标准体系。
本指导书由云南电网公司生产技术部提出。
本指导书由云南电网公司生产技术部归口。
本指导书由云南省电力试验研究院（集团）有限公司负责编写。
本指导书主编人：曹敏本指导书主要起草人：曹敏梁仕斌李毅杨晴本指导书主要审核人：熊志全本指导书由云南电力试验研究院（集团）有限公司负责修编。
本指导书修编人：曹敏梁仕斌本指导书审定人：赵建宁本指导书批准人：廖泽龙本指导书由云南电网公司生产技术部负责解释。
目次1 目的 (4)2 适用范围 (4)3 引用标准 (4)4 支持性文件 (4)5 技术术语 (4)6 安全措施 (5)7 作业准备 (6)8 作业周期 (7)9 工期定额 (7)10 设备主要技术参数 (7)12 作业项目、工艺要求及质量标准 (8)13 作业中可能出现的主要异常现象及对策 (11)14 作业后的验收和交接 (11)附录 (12)电压互感器现场校验原始记录 (12)电压互感器现场校验作业指导书1 目的规范电压互感器现场校验的作业方法，保证作业安全和校验的质量。
2 适用范围本作业指导书适用于云南电网公司所属供电企业使用中的电压互感器的现场校验。
3 引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。
本书出版时，所示版本均为有效。
所有标准都会被修订，使用本规程的各方应探讨使用下列标准最新版本的可能性。
GB8170-87 《数据修约规则》GB1207-1997 《电压互感器》GB/T 16927.1－1997 《高电压试验技术第1部分一般试验要求》GB/T 4703-2001 《电容式电压互感器》JJG314-94 《测量用电压互感器检定规程》DL408-91 《电业安全工作规程（发电厂和变电所电气部分）》Q/CSG 1 0004-2004 《电气工作票技术规范(发电变电部分)》4 支持性文件所使用校验设备的使用说明书被检电压互感器的使用说明书、历史技术资料及厂家技术文件5 技术术语5.1 二次负荷二次回路导纳,用西门子和功率因数（滞后或超前）表示。
博罗供电局营配一体电子化移交 页脚内容1 电流互感器误差现场检验 作业指导书
编码：
二○一○年十月 博罗供电局营配一体电子化移交
页脚内容2 作业指导书签名页
项目名称 作业内容 批 准 年 月 日 审 核 年 月 日 编 写 年 月 日 注 博罗供电局营配一体电子化移交
页脚内容3 目 录 1.适用范围 .......................................................................... 1 2. 编写依据 ......................................................................... 1 3. 作业流程 ......................................................................... 2 4. 安全风险辨析与预控................................................................ 3 工作前安全风险辨析及措施见表4-1。 ................................................... 3 5. 作业准备 ......................................................................... 4 5.1 人员配备 ..................................................................... 4 5.2 主要工器具及仪器仪表配置 ..................................................... 4 6．作业方法 ......................................................................... 5 6.1作业准备 ...................................................................... 5 6.2 作业方法 ..................................................................... 5 7. 质量控制措施及检验标准 .......................................................... 6 7.1 质量控制措施 ............................................................ 6 7．2质量控制表单 ................................................................ 7 质量控制表 .......................................................................... 7 7．3检验标准 .................................................................... 7 博罗供电局营配一体电子化移交
页脚内容1 1.适用范围 本作业指导书适用于南方电网公司范围内新装设及运行中的计量用电流互感器（或电流互感器计量绕组）误差的现场检验。
2. 编写依据 表2-1 引用标准及规范名称
序号 标准及规范名称 颁发机构 1 JJG1021《电力互感器》 国家质量监督检验检疫总局 2 JJG313《测量用电流互感器》 国家技术监督局 3 DL408 《电业安全工作规程》（发电厂和变电所电气部分） 中华人民共和国能源部 4 Q/CSG1004 《电气工作票技术规范（发电、变电部分）》 中国南方电网公司 博罗供电局营配一体电子化移交
页脚内容2 3. 作业流程 (1)作业（工序）流程图
图3－1 作业流程图 开 始
办理工作票
数据处理 是否需要办理
工作票？
结 束 是
否 是
检验报告审批、存档
外观检查 一、二次线连接 绕组极性检查 误差检验 误差是否合格？ 查找原因
是否全部检验完毕？ 更换下一只被试
清理现场 是否已办理工作票？ 结束工作票
否 否 是或复测后仍不合格
是 否 博罗供电局营配一体电子化移交
页脚内容3 4. 安全风险辨析与预控 工作前安全风险辨析及措施见表4-1。
表4-1工作前安全风险辨析及措施表 序号 安全风险 预控措施 检查结果
1 有走错间隔误碰其他设备的危险性 在工作区范围设立安全围栏并悬挂标示牌。 2 使用高空作业车时，存在碰触带电高压设备的危险 高空作业车应由持证驾驶员操控，高空作业车移动过程必须有人指挥、监护。
3 接一次和二次线时为高空作业 1）工作人员应佩戴安全带、安全帽和工作鞋。 2）工作前，工作人员应明确工作位置，并确定安全的爬高路线。 3）若需要，应有专人负责爬高人员的防护工作。
4 感应电 1）在工作现场，应设置可靠的地线，并将相关的设备的外壳与地线可靠连接。 2）一次回路应有一个可靠的接地点，被试电流互感器非检验二次绕组的低端应接地。 3）工作人员在接线和触摸设备时，应戴棉质手套。 5 二次回路开路 1）接线时认真核对，必要时应查看图纸。 2）短路二次绕组时应连接可靠，不能缠绕。 6 恢复电流互感器的二次回路接线时有可能发生错误 1）拆除电流互感器的二次回路接线时要做好记录。 2）恢复时必须认真检查核对。
请您认真检查并签名确认，您的签名意味着将承担相应的安全质量责任 施工单位检查人： 监理单位检查人： 日期： 日期：
注：检查结果： ：未检查 ×：检查不合格 √ ： 检查合格 / ： 无此项 博罗供电局营配一体电子化移交
页脚内容4 5. 作业准备 5.1 人员配备
工序名称 建议工作人数 负责人数 监护人数 检验前准备 2 1 —— 检验过程 3~4 1 1 检验数据处理 1 1 —— 注:作业人数根据具体工程量规模配备。
5.2 主要工器具及仪器仪表配置 序号 名 称 等 级 单 位 数 量 备 注 1 标准电流互感器 0.02级及以上 台 1 2 升流器 台 1 3 调压器 台 1 4 电流负荷箱 3 台 1 5 互感器校验仪 2 台 2 其中一台备用 6 一次大电流线 组 1 截面视被试而定 7 二次连接线 组 1 8 接地线 卷 1 截面6mm2以上 9 电源线 卷 1 截面6mm2以上 10 万用表 3 个 1 11 接地杆 根 1 12 绝缘人字梯 把 1~2 视需要定 13 工具箱 个 1 内装常用工具 注: 主要工器具及仪器仪表根据具体工程量规模配备。 博罗供电局营配一体电子化移交
页脚内容5 6．作业方法 6.1作业准备 6.1.1明确作业内容外观检查，绕组的极性检查，计量绕组的误差检验，退磁（可选）。 6.1.2外观检查，如有下列缺陷之一者，需修复后方予检验。外观损伤，绝缘套管不清洁。对油浸式，油标指示位置不合乎规定；对环氧树脂式，有裂痕。铭牌及必要的标志不完整（包括技术参数、极性标志、额定绝缘水平、互感器型号、出厂序号、制造年月、准确度等级等）。接线端钮缺少、损坏或无标记。 6.1.3明确试验接线 用比较法进行电流互感器误差检验，其原理接线见图1。
