Copy of 轧钢机械设计B卷

课程名称：机械设计专业：材料年级：091班学期：11—12学年第1学期一、选择填空（本大题共20小题，每小题1分，共20分）1、当两个被联接件之一太厚，不宜制成通孔，且不需要经常拆装时，往往采用_____。

A 双头螺柱联接 B螺栓联接 C螺钉联接 D 紧定螺钉联接2、采用_____措施不能有效地改善轴的刚度。

A 改变轴的支撑位置 B改变轴的直径 C改用高强度合金钢 D改变轴的结构3、在螺栓联接设计中，若被联接件为铸件，则有时在螺栓孔处制做沉头座孔或凸台，其目的是_____。

A 便于安装B 避免螺栓受附加弯曲应力作用C 为安置防松装置D 为避免螺栓受拉力过大4、带传动采用张紧装置的目的是_____。

A减轻带的弹性滑动 B提高带的寿命 C改变带的运动方向 D调节带的初拉力5、在设计闭式硬齿面传动中，当直径一定时，取较少的齿数，使模数增大以_____。

A提高齿面接触强度 B提高轮齿的抗弯曲疲劳强度C减少加工切削量，提高生产率 D提高抗塑性变形能力6、在蜗杆传动设计中，蜗杆头数z1选多些，则_____。

A 有利于蜗杆加工B 有利于提高蜗杆刚度C 有利于提高传动的承载能力D 有利于提高传动效率7、计算紧螺栓联接的拉伸强度时，考虑到拉伸与扭转的复合作用，应将拉伸载荷增加到原来的_____倍。

A l.lB l.3C 1.25D 0.38、若要提高轴向变载荷作用的紧螺栓疲劳强度，则可_____。

A在被联接件间加橡胶垫片B增大螺栓长度 C采用精制螺栓D加防松装置9、V带传动设计时，小带轮直径不宜小于规定的最小值，主要是为了_____。

A 结构紧凑B 限制小轮包角C 限制带的弯曲应力D 保证设计要求的中心距10、标准渐开线齿轮的齿形系数取决于_____。

A 模数B 齿数C中心距D压力角11、在________情况下可采用蜗杆传动。

A 轴线平行B 轴线相交成任意角度C 轴线成直角交错D 相交成直角12、为了减少蜗轮滚刀型号，有利于刀具的标准化，规定____为标准值。

华中农业大学本科课程考试试卷考试课程与试卷类型：机械设计B卷姓名：考年学期：2011－2012－1 学号：考试时间：2011－12 班级：一、单项选择题（从下列各题四个备选答案中选出一个正确答案，并将其代号写在答题纸相应位置处。

答案错选或未选者，该题不得分。

每题2分，共10分）1、下图所示的四种情况中的__________能够产生流体动压力。

A、B、C、D、2、带传动在工作时产生弹性滑动，是由于__________A．包角α太小 B. 初拉力F0太小C．紧边与松边拉力不等 D. 传动过载3、对于开式齿轮传动，在工程设计中，一般__________ .A. 按接触强度设计齿轮尺寸，再校核弯曲强度B. 按弯曲强度设计齿轮尺寸，再校核接触强度C.只需按接触强度设计D.只需按弯曲强度设计4、滚子链传动中，链节数应尽量避免采用奇数，这主要是因为采用过渡链节后__________A．制造困难 B.要使用较长的销轴C．不便于装配 D.链板要产生附加的弯曲应力5、V带在减速传动过程中，带的最大应力发生在__________A．V带离开大带轮处 B. V带绕上大带轮处C．V带离开小带轮处 D. V带绕上小带轮处二、判断题（每小题1分，共10分）（正确的划“√”，错误的划“×”）1．十字滑块联轴器中的所有元件都是刚性元件，因此属于刚性联轴器。

（）2．两摩擦表面的粗糙度值越小，则越容易实现液体动力润滑。

（）3．在计算转轴的强度时，安全系数法比当量弯矩法更精确。

（）4．相啮合的蜗杆和蜗轮的螺旋角必须大小相等，旋向相反。

（）5．闭式齿轮传动皆须首先按齿面接触强度进行设计计算，确定传动的几何尺寸，然后校核齿根弯曲疲劳强度。

（）6．由于链传动不需要张紧力，故作用在轴上的载荷较小。

（）7．正是由于过载时产生“弹性滑动”，故带传动对传动系统具有保护作用。

（）8．楔键只能用于单向传动，双向传动时，必须采用两个楔键。

（）＝600MPa。

《机械设计基础》课程试题参考答案及评分标准（ B ）卷200 —200 学年第学期一、选择题（本大题共10小题，每小题2分，共20分）1．（C）2．（A）3．（B）4．（B）5．（B）6．（A）7．（C）8．（C）9．（A）10．(B)二、判断题（本大题共10小题，每小题1分，共10分）1.√2.×3. √×4. ×5. ×6. ×7. ×8. ×9. √10. √三、简答题（每空2分，共20分）1. 最短整周回转2. 多平稳3.齿面疲劳点蚀轮齿弯曲疲劳折断4.相同导程角5.停机任何（或随时）四、计算题（8分）1、解：F＝3×7－2×9－1＝2 ——3分有确定的运动——1分2、解：da1＝m(z1＋2ha*) ＝> m＝da1/(z1+2ha*)＝420/(40+2)＝10 ——2分d1＝mz1＝10×40＝400 ——2分d2＝mz2＝10×80＝800 ——2分da2＝d2＋2ha*m＝800＋2×10=820 ——2分d f2＝d2－2（ha*＋c*）m＝800－2×1.25×10＝775 ——2分a＝m（z1＋z2）/2＝10×(40+80)/2=600 ——2分p=πm=31.4——2分3、解：i16=(20×25×z4)/(18×25×2)=100/4.5 z4=40 ——10分4、解：（1）主视图上顺时针转向——1分（2）蜗杆圆周力F t1右视图上向左（主视图向里），轴向力F a1右视图向里（主视图向右），径向力F r1右视图向下指向回转中心（主视图向下指向回转中心）——3分蜗轮圆周力F t2右视图上向外（主视图向左），轴向力F a2右视图向右（主视图向外），径向力F r1右视图向上指向回转中心（主视图向上指向回转中心）——3分计算：T2＝T1 i12＝T1 η z2/ z1＝25000×0.75×54/2＝506250 N•m ——1分d1＝mq＝4×10＝40mm ——1分d2＝mz2＝4×54＝216mm ——1分F t1＝F a2＝2 T1 / d1＝2×25000/40＝1250N ——1分F a1＝F t2＝2 T2/ d2＝2×506250/216＝4687.5N ——1分F r1＝F r2＝F t2tanα＝4687.5×tan20º＝1706N ——2分五、略。

学校《机械设计基础》课程试卷B200 －200 学年第学期适用班级：出卷时间：考试方式：考试时间：120分钟课程性质：考试试卷类型： B所在系部：机电工程系教研室：机械设计教研室一、填空题（0.5×20）10分1.机构具有确定运动的条件是其自由度数________________________。

2．四杆机构有一个曲柄存在的充分必要条件是最短杆与最长杆的长度之和____________其他两杆长度之和且__________________。

3．螺纹按用途分为两大类螺纹、螺纹。

4.工作中只受弯矩不受扭矩的轴叫作轴，只受扭矩不受弯矩的轴叫做轴，同时受弯矩和扭矩的轴叫做轴。

5.铰链四杆机构分为、、三种类型。

6.按凸轮的形状分，凸轮机构分、、三种。

7.按从动件的形状分，凸轮机构分、、三种。

8. 渐开线齿廓啮合的三大特性是，和。

二、单项选择（将选出正确答案的字母写在题号前的括号内）1×15分( )1.《机械设计基础》课程是以作为研究对象。

A.所有的机器和机构；B.常用机构和专用零部件；C.常用机构和通用零部件；D. 标准件和常用件。

（）2.有急回特性的平面连杆机构的行程速比因数。

A.K=1；B.K≥1；C.K＜1；D.K＞1.（）3. 铰链四杆机构ABCD各杆长度分别为LAB =40mm, LBC=90mm,L CD =55mm, LAD=100mm。

若取AB为机架，则为机构。

A.曲柄摇杆；B.双曲柄；C.双摇杆；D.双曲柄或双摇杆.（）4.凸轮机构按下列运动规律时会产生刚性冲击。

A.等速；B.等加速等减速；C.简谐；D.摆线。

（）5.自行车飞轮采用的是一种典型的超越机构，下列可实现超越。

A.外啮合棘轮机构；B.内啮合棘轮机构；C.槽轮机构；D.螺旋机构（）6.齿轮上具有标准模数和标准压力角的是。

A.齿顶圆；B.齿根圆；C.分度圆；D.基圆。

（）7.欲保证一对直齿圆柱齿轮连续传动，其重合度ε应满足条件。

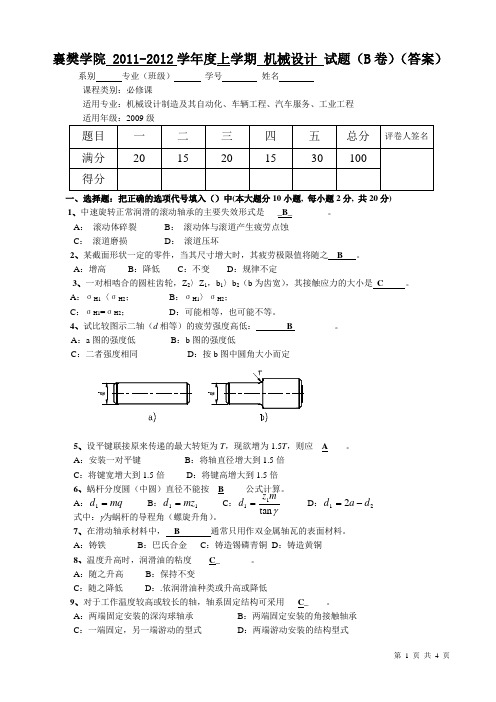

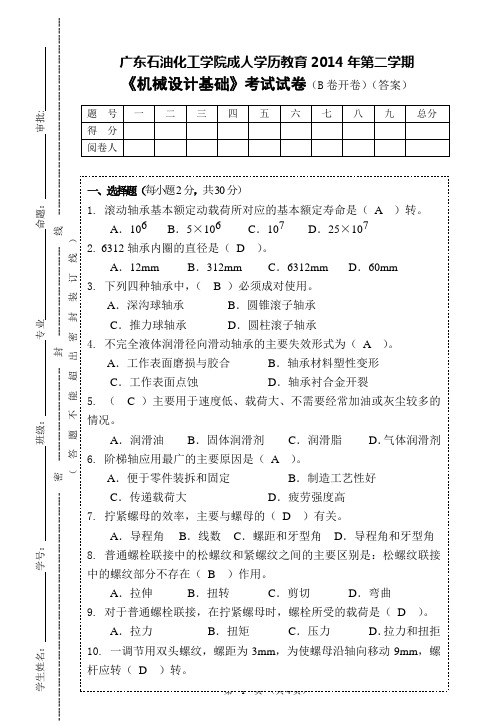

第 1 页 共 4 页 襄樊学院 2011-2012学年度上学期 机械设计 试题（B卷）（答案） 系别 专业（班级） 学号 姓名 课程类别：必修课 适用专业：机械设计制造及其自动化、车辆工程、汽车服务、工业工程 适用年级：2009级 题目 一 二 三 四 五 总分 评卷人签名

满分 20 15 20 15 30 100 得分 一、选择题：把正确的选项代号填入（）中(本大题分10小题, 每小题2分, 共20分) 1、中速旋转正常润滑的滚动轴承的主要失效形式是____B_________。 A： 滚动体碎裂 B： 滚动体与滚道产生疲劳点蚀 C： 滚道磨损 D： 滚道压坏 2、某截面形状一定的零件，当其尺寸增大时，其疲劳极限值将随之 B 。 A：增高 B：降低 C：不变 D：规律不定 3、一对相啮合的圆柱齿轮，Z2〉Z1，b1〉b2（b为齿宽），其接触应力的大小是 C 。 A：σH1〈σH2； B：σH1〉σH2； C：σH1=σH2； D：可能相等，也可能不等。 4、试比较图示二轴（d相等）的疲劳强度高低： B _________。 A：a图的强度低 B：b图的强度低 C：二者强度相同 D：按b图中圆角大小而定

5、设平键联接原来传递的最大转矩为T，现欲增为1.5T，则应__A____。 A：安装一对平键 B：将轴直径增大到1.5倍 C：将键宽增大到1.5倍 D：将键高增大到1.5倍 6、蜗杆分度圆（中圆）直径不能按__B_____公式计算。 A：dmq1 B：dmz11 C：dzm11tan D：dad122 式中：为蜗杆的导程角（螺旋升角）。 7、在滑动轴承材料中， B 通常只用作双金属轴瓦的表面材料。 A：铸铁 B：巴氏合金 C：铸造锡磷青铜 D：铸造黄铜 8、温度升高时，润滑油的粘度____C________。 A：随之升高 B：保持不变 C：随之降低 D：.依润滑油种类或升高或降低 9、对于工作温度较高或较长的轴，轴系固定结构可采用___C_____。 A：两端固定安装的深沟球轴承 B：两端固定安装的角接触轴承 C：一端固定，另一端游动的型式 D：两端游动安装的结构型式 第 2 页 共 4 页

《机械设计基础》课程试题参考答案及评分标准（B ）卷200 —200 学年第 学期一、选择题（本大题共15小题，每小题2分，共30分）1．（A ）2．（A ）3．（A ）4．（A ）5．（B ）6．（A ）7．（C ）8．（B ）9．（B ）10．(C) 11．（B ）12．（C ）13．（B ）14．(B) 15．(B)二、判断题（本大题共15小题，每小题1分，共15分）1. ×2. ×3. ×4. √5. ×6. ×7. ×8. √9. ×10. ×11. ×12. √13. ×14. √15. √ 三、自由度计算（6分）F=3n －2P L －P H ＝3×6－2×8-1＝1 F 处为虚约束；B 处为复合铰链；G 处为局部自由度。

四、略五、解：（1）111302r mz mm == 221602r mz mm ==； （2）90a mm =；（3）11cos 30cos2028.191b r r mm α==⨯=22cos 60cos2056.382b r r mm α==⨯=；（4）*1133a a r r h m mm =+=*2263a a r r h m mm =+=（5）**11()26.25f a r r h m c m mm =-+=**22()56.25f a r r h m c m mm =-+=；（6）cos cos 3cos208.856n b p p p m mm απαπ==⋅=⋅=⨯⨯=六、解：由图可知，该齿轮系中包含圆锥齿轮和蜗杆蜗轮，所以是空间定轴齿轮系。

其传动比为200215151560303025432154325115=⨯⨯⨯⨯⨯⨯==='''z z z z z z z z n n i 故 520010001515===i n n r / min 因轮5′与轮5同轴，转速相同，故55n n ='＝5 r ／min因为齿条6与齿轮5′啮合，所以齿条6的移动速度与轮5′的节圆上啮合点的圆周速度相等，所以021.0100060520414.3100060100060555556=⨯⨯⨯⨯=⨯=⨯=='''''n mz n d v v ππ m / s 用画箭头的方法确定轮5的转向为顺时针方向，故齿条6的移动方向向右。

轧钢工考试：中级轧钢工考试答案（题库版）1、单选物体的比重即单位体积的（）。

A.重量B.多少C.再生正确答案：A2、问答题某月份计划定修换辊时间45小时，轧钢故障时间10小时，自动化、电气各5小时，机动4小时（江南博哥），求该月份日历作业率。

（按28天算）正确答案：日历作业率＝实际作业时间/（日历时间—计划停机时间）×100% 日历作业率＝（28×24—10—45—2×5—4）/（28×24—45）×100%＝96.17% 3、填空题钢件在轧制过程中一般应保持（）组织。

正确答案：单相奥氏体4、判断题正火的冷却速度比退火慢。

正确答案：错5、问答题轧前坯料尺寸为90mm×90mm×150mm，轧后横断面尺寸为70mm×97mm，计算该道次的绝对压下量、相对压下量、绝对宽展量和延伸系数各是多少？正确答案：绝对压下量△h＝90－70＝20mm相对压下量ε＝△h/H×100%＝20/90×100%＝22.2%绝对宽展量△b＝97－90＝7mm延伸系数μ＝l/L=[90×90×150/（70×97）]/150＝1.1936、判断题轧辊质量的优劣对轧件的质量会有直接的影响。

正确答案：对7、判断题压缩一个正立方体的金属块，变形量增加截面形状逐渐趋于圆形。

正确答案：对8、填空题碳素钢的五大元素中，锰和（）是有益元素，是一种脱氧剂。

正确答案：硅9、判断题屈氏体是一种最细的珠光体组织。

正确答案：对10、判断题轧制钢板时变形区长度大于轧件与轧辊接触区长度。

正确答案：对11、问答题含碳量为0.77%的铁碳合金（共析钢），平衡态室温组织中，渗碳体组织的含量是多少？正确答案：珠光体中铁素体与渗碳体的相对量可用杠杆定律求出：ωFe＝sk/ρk＝（6.69－0.77）/（6.69－0.0218）×100%≈89%答：渗碳体的含量为11%，铁素体的含量为89%（此题可不做铁素体含量）。

《机械设计》试卷 第1页（共6页） 学校《机械设计基础》课程试卷 200 －200 学年第 学期 适用班级： 出卷时间： 考试方式： 考试时间： 120分钟 课程性质： 考试 试卷类型： B

得分 评卷人 一、单项选择题（每小题2分，共30分，按照题号将正确的答案填入下面的表格中。）

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

1.曲柄摇杆机构的行程速比因数K=1.4，则该机构的极位夹角θ是（ ）。 A.30； B.60； C.36。 2.若将传动比不为1的带传动的中心距增大1/3，带长作相应的调整，而其它条件不变，则带传动的极限有效拉力maxF（ ）。 A.增大； B.减小； C.不变； D.无法判断。 3.渐开线齿轮外啮合时，实际中心距大于标准中心距时，其啮合角（ ）。 A.加大； B.不变； C.减小。 4.计算机构自由度时，若计入局部自由度，机构的自由度就会（ ）。 A.增大； B.减小； C.不变。 5.为使机构具有急回运动，要求行程速比因数（ ）。 A.K=1； B.K＞1； C.K＜1。 6.负变位齿轮与标准齿轮相比，其齿槽宽（ ）。 A.增大； B.减小； C.不变。

7.设计一般闭式齿轮传动时，计算接触疲劳强度是为了避免

（ ）失效。 A.胶合； B.磨料磨损； C.齿面点蚀； D.轮齿折断。 8.齿轮系在传动时，至少有一个齿轮的轴线绕另一个齿轮的轴线

题号 一 二 三 四 五 六 七 总分 得分 《机械设计》试卷 第2页（共6页）

转动，这种齿轮系为（ ）。 A.定轴齿轮系； B.周转齿轮系； C.组合的周转齿轮系。 9.蜗杆蜗轮机构传动，中心距可用（ ）计算。

A.)(2121zzma；B.)(212zqma；C.)(cos221zzman。 10.已知机构有6个构件组成，则该机构具有的瞬心总数为（ ）个。 A.10； B.12； C.15； D.18。 11.在下列滚动轴承代号中，（ ）是圆锥滚子轴承。 A.N 2210； B.30212； C.6215； D.7209AC。 12.当两个被联接件之一太厚，不宜制成通孔，且联接需要经常拆装时，往往采用（ ）。 A.螺栓联接；B.螺钉联接；C.双头螺柱联接；D.紧定螺钉联接。 13.若采用一个键的强度不够，需用两个键时，平键应按（ ）布置。 A.同母线； B.对称； C.120； D.不能。 14.在多级传动中带传动常布置在高速级，原因是（ ）。 A.减轻多边形效应； B.减轻弹性滑动； C.既减轻多边形效应又减轻弹性滑动。 15.齿轮传动中，齿面点蚀一般发生在（ ）部位。 A.齿顶； B.节线附近； C.齿根； D.不能确定。 得分 评卷人 二、判断题（每小题1分，共15分。正确的打√，错误的打×,按照题号填入下面的表格中。）

一、选择题：本题共10个小题，每小题2分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的。

把所选项前的字母填在题后的括号内。

1．齿轮传动中，轮齿的齿面疲劳点蚀，通常首先发生在 【 】A ．齿顶部分 B. 靠近节线的齿顶部分C ．齿根部分 D. 靠近节线的齿根部分2．塑性材料制成的零件进行静强度计算时，其极限应力为 【 】A ．σB B. σs C. σ0 D. σ－13．带传动中，弹性滑动 【 】A ．在张紧力足够时可以避免B ．在传递功率较小时可以避免C ．在小带轮包角足够大时可以避免D ．是不可避免4．齿轮传动中，通常开式传动的主要失效形式为 【 】A ．轮齿折断 B. 齿面点蚀C ．齿面磨损 D. 齿面胶合5．在润滑良好的条件下，为提高蜗杆传动的啮合效率，应采用 【 】A ．大直径系数的蜗杆 B. 单头蜗杆C ．多头蜗杆 D. 较多的蜗轮齿数6．设计V 带传动时，选择小带轮基准直径d 1≥d min ，其主要目的是为了 【 】A ．使传动的包角不致于过小B ．使带的弯曲应力不致于过大C ．增大带轮间的摩擦力D ．便于带轮的制造7．在下列四种型号的滚动轴承中，只能承受轴向载荷的是 【 】A ．6208 B. N2208 C. 3208 D. 52088．对于相对滑动速度较高（s m V s /6 ）的重要蜗杆传动，蜗轮材料应选用 【 】A.铸锡青铜B.铸铝铁青铜C.铸铁D.碳钢9．代号为1318的滚动轴承，内径尺寸d 为 【 】A. 90mmB. 40mmC. 19mmD. 8mm10．下列哪种螺纹主要用于联接？ 【 】A. 矩形螺纹B. 梯形螺纹C. 锯齿形螺纹D. 三角形螺纹二、填空题：本大题共10个小题，每空1分，共20分。

把答案填在题中横线上。

1．软齿面齿轮是指轮齿的齿面硬度HBS ；在一般情况下，闭式软齿面齿轮传动的主要失效形式是 。

2．我国的标准分为、、地方标准和企业标准四级。
