广域电力系统继电保护自动化探讨

方向比较原理框架模式下的广域继电保护系统研究作者：付强来源：《科技与创新》2014年第10期摘要：从广域继电保护系统的结构和算法入手，分析方向比较原理下的系统结构和一次设备、方向IED的表示方法，并在此基础上分析系统故障定位功能的实现，旨在帮助人们更好地了解广域继电保护系统。

关键词：广域继电保护系统；方向比较原理；一次设备；方向IED中图分类号：TM774 文献标识码：A 文章编号：2095-6835（2014）10-0007-02继电保护系统是电网系统安全、稳定运行的重要保障，必须确保其动作的可靠性和速动性。

近年来，各地频繁发生停电事故的主要原因是：某一元件的损坏或电力系统检修中误动作的发生，电力系统潮流转移，进而导致后备设备的误动作，最终出现电网大面积的崩溃和故障。

随着智能电网的建立，人们对电网性能的要求越来越高，因此必须提高电网的稳定性、安全性和可靠性，减少大面积停电等大型故障。

随着广域测量技术和通信技术的发展，其在电网中的应用越来越广泛，这既能实现对电网安全运行的监测、控制和对故障的快速识别，又能对系统产生继电保护功能。

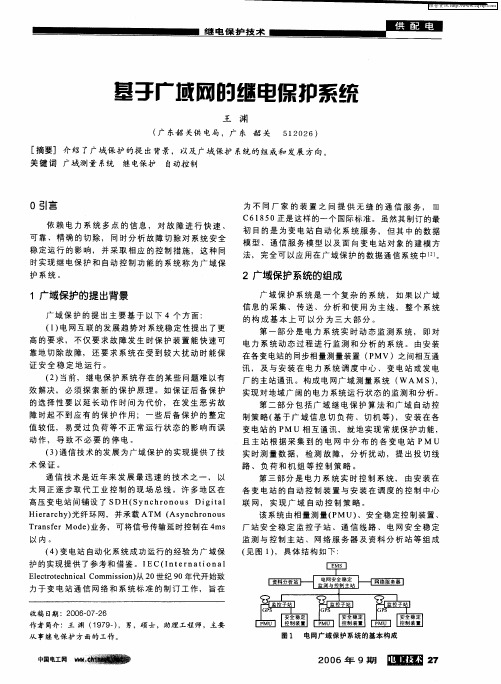

1 广域继电保护系统结构继电保护系统能同时基于广域网和局域网，保护电网的某一特定区域。

一般来说，将继电保护系统安装在变电站内，通过搜集所在变电站及其相邻变电站内方向IED设备的故障信息，能够准确地定位故障位置。

广域继电保护系统的框架结构如图1所示。

变电站内的方向IED设备将故障方向信息传递给广域继电保护决策系统，相邻变电站内的方向IED设备将故障方向信息传递给广域继电保护决策系统，然后由系统根据电网的结构准确定位故障的位置，接着向有关终端发出跳闸指令，隔离故障元件，这就是集中式继电保护系统。

集中式继电保护系统以变电站为中心，对广域继电保护决策系统的依赖性非常高，如果某套广域继电保护决策系统出现故障无法正常运行时，其必将会影响到广域继电保护系统运行的可靠性，因此，变电站级的广域继电保护决策系统可采用冗余的方式设计。

电力系统继电保护毕业论文电力系统继电保护毕业论文随着电力系统的不断发展和扩大，继电保护在电力系统中的重要性也日益凸显。

继电保护是电力系统中的安全保障措施，其主要作用是在电力系统出现故障时，迅速切除故障部分，保护电力设备和系统的安全运行。

电力系统继电保护毕业论文旨在研究和探讨电力系统继电保护的相关理论和技术，提出有效的解决方案，以提高电力系统的可靠性和稳定性。

一、继电保护的基本原理继电保护的基本原理是通过测量电力系统中的电流、电压等参数，与预设的保护参数进行比较，当参数超出设定范围时，继电保护设备将发出保护信号，切除故障部分。

二、继电保护的分类继电保护可以根据其作用范围和功能进行分类。

常见的继电保护类型包括过电流保护、差动保护、距离保护、频率保护等。

每种类型的继电保护都有其特定的应用场景和适用范围。

三、继电保护的技术挑战在电力系统继电保护的研究和实践中，面临着一些技术挑战。

首先，电力系统规模越来越大，继电保护需要处理的数据量也越来越大，传统的继电保护设备可能无法满足需求。

其次，电力系统中存在各种复杂的故障模式，继电保护需要能够准确识别和判断不同类型的故障。

此外，电力系统的可靠性要求越来越高，继电保护需要能够快速响应和切除故障，以减少故障对电力系统的影响。

四、继电保护的发展趋势随着信息技术的发展和应用，继电保护也在不断演进和创新。

一方面，继电保护设备逐渐实现数字化和智能化，可以更好地处理大量的数据和信息。

另一方面，继电保护与其他电力系统设备的互联互通也日益紧密，形成了继电保护与通信技术、人工智能等领域的交叉应用。

五、继电保护的案例分析本论文还将通过对一些实际电力系统故障案例的分析，探讨继电保护在故障处理中的应用。

通过对故障原因的分析和继电保护的响应情况，可以评估继电保护的性能和可靠性，并提出改进方案。

六、结论继电保护作为电力系统中的重要组成部分，对于电力系统的安全运行至关重要。

本论文通过对继电保护的基本原理、分类、技术挑战和发展趋势的研究，以及对实际案例的分析，提出了一些解决方案和改进建议。

广域继电保护与传统继电保护特点与区别摘要：随着经济的不断发展，我国电网建设规模不断扩大，保护设备数量也迅速增加，截至2019年，国家电网公司拥有智能变电站5000多座，智能电网调度控制系统约200多套，微机继电保护装置110万多套，其中220kV及以上系统保护设备数量接近20万台，年增大率达到5%。

随着电网规模的扩大，一次设备的故障次数也有所增加，2018年共发生220kV及以上电压等级故障2360次。

面对不断增多的保护装置和故障次数，继电保护管理者不得不面对两个问题，一是要管理好现有的保护装置，确保及时发现继电保护装置的隐患，特别是如何减少周期性维护的次数，加大状态检修的力度。

第二个问题就是在电网故障的时候如何快速地获取整个电网的故障报告，特别是没有动作的保护装置是否运行正常，以往的分析都局限于动作线路的分析，基本不涉及到不相关间隔的保护装置运行分析。

基于此，本篇文章对广域继电保护与传统继电保护特点与区别进行研究，以供参考。

关键词：广域继电保护；传统继电保护；特点；区别引言今天，电力已经是我们生活的一个组成部分，随着经济的增长，电力需求也在增加，中国电力系统基本进入了高压配电和智能电力的时代。

与此同时，一系列新技术的引进和系统因素的影响使该系统变得复杂，导致系统问题以及干扰和故障的后果更加频繁。

而且在人类或自然因素的影响下系统会发生不可避免的事故中继保护的主要功能是快速、有针对性地移除或拆除系统故障，保护故障元件，避免故障元件继续损坏，并确保故障以外的元件不受影响；二是还能根据电力工作状态监测电力系统的运行和控制，故障时能立即发出故障信号或线路触发。

随着智能电网的增加，电网的发展，经济效率提高，故障地区和电力消耗显着增加。

然而，由于自然环境持续恶化，造成持续故障和事故，电力系统的安全和稳定得不到充分保障。

1广域继电保护的作用随着现代互联网络规模的扩大，大规模中继保护提高了网络的稳定性和成本效益，同时扩大了受故障影响的地理范围和用户数量。

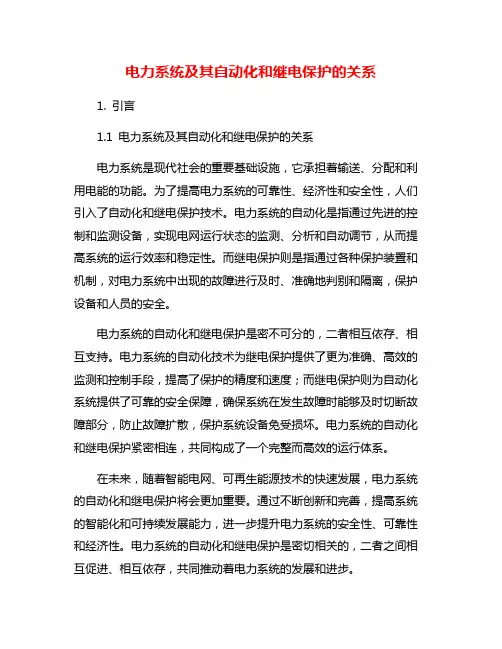

电力系统及其自动化和继电保护的关系1. 引言1.1 电力系统及其自动化和继电保护的关系电力系统是现代社会的重要基础设施，它承担着输送、分配和利用电能的功能。

为了提高电力系统的可靠性、经济性和安全性，人们引入了自动化和继电保护技术。

电力系统的自动化是指通过先进的控制和监测设备，实现电网运行状态的监测、分析和自动调节，从而提高系统的运行效率和稳定性。

而继电保护则是指通过各种保护装置和机制，对电力系统中出现的故障进行及时、准确地判别和隔离，保护设备和人员的安全。

电力系统的自动化和继电保护是密不可分的，二者相互依存、相互支持。

电力系统的自动化技术为继电保护提供了更为准确、高效的监测和控制手段，提高了保护的精度和速度；而继电保护则为自动化系统提供了可靠的安全保障，确保系统在发生故障时能够及时切断故障部分，防止故障扩散，保护系统设备免受损坏。

电力系统的自动化和继电保护紧密相连，共同构成了一个完整而高效的运行体系。

在未来，随着智能电网、可再生能源技术的快速发展，电力系统的自动化和继电保护将会更加重要。

通过不断创新和完善，提高系统的智能化和可持续发展能力，进一步提升电力系统的安全性、可靠性和经济性。

电力系统的自动化和继电保护是密切相关的，二者之间相互促进、相互依存，共同推动着电力系统的发展和进步。

2. 正文2.1 电力系统概述电力系统是指将电力从发电厂输送到使用者的系统，它由发电、输电、配电和用电等环节组成。

电力系统通常包括输电线路、变电站、配电站等设备。

输电系统主要负责将发电厂产生的电力输送到各个地区的变电站，再通过配电系统将电力送至终端用户。

电力系统的运行离不开自动化技术的支持，它可以提高系统的稳定性和可靠性。

自动化技术可以监控系统运行状态、实时调节电力负荷、进行故障检测和定位等功能，从而提高系统运行的效率和安全性。

电力系统的继电保护是保障系统安全运行的关键环节。

它通过监测电力系统的状态和信号，一旦检测到异常情况，就会采取相应的保护措施，避免系统发生故障甚至事故。

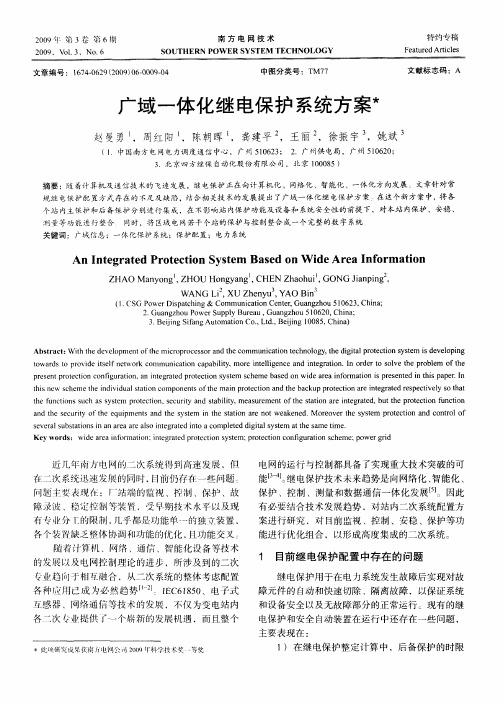

广域保护研究现状报告一、引言随着全国联网工程的实施,我国电网规模日益扩大,运行方式越来越复杂,对电网的保护和稳定控制越来越重要。

近年来,世界上发生的几次大停电事故都凸现了目前电力系统存在着继电保护和安全自动装置之间不能很好配合的严重缺陷,人们进一步认识到应该从整体或区域电网角度加强继电保护和自动控制,不仅要加强继电保护本身的可靠性,还要使继电保护和自动控制装置的动作相配合。

广域保护系统在获取电网广域测量信息基础上,以全新的方式解决了大电网继电保护和安全自动装置之间的协调问题,是今后继电保护的发展方向。

二、广域保护的定义和构成1、广域保护的定义及与传统继电保护区别广域保护可定义为：依赖电力系统多点的信息，对故障进行快速、可靠、精确的切除，同时分析故障切除对系统安全稳定运行的影响，并采取相应的控制措施，可提高输电线可用容量或系统可靠性，同时实现继电保护和自动控制功能的系统。

目前提出的广域保护系统可以分为两类：一类是利用广域信息实现安全监视、控制、稳定边界计算及状态估计等功能，其侧重点在广域信息的利用和安全功能的实现；另一类则是利用广域信息完成继电保护功能。

广域保护在电网保护控制中是基本定位于传统保护及SCADA／EMS之间的系统保护控制手段，国际大电网会议将广域保护的功能及控制手段等进行了定义，其动作时间范围在100ms～100S之间。

传统的继电保护主要集中于元件保护，以线路、母线、变压器、发电机和电动机等为保护对象。

传统保护以切除被保护元件内部故障为己任，主要通过开关动作来实现故障隔离。

各电力设备的主保护相互独立，不顾及故障元件被切除后，剩余电力系统中的潮流转移引起的后果。

比如故障元件被保护装置正确切除或正常元件被保护装置误切除后，由于功率的转移引起相邻电力元件的过载，导致过载保护动作等，这是传统继电保护的固有弊端。

广域保护更注重保护整个系统的安全稳定运行，可识别系统的各种运行状态(正常状态、警戒状态等)，通过调节系统的P、Q和各种保护措施，同时实现继电保护和自动控制的功能，其中可能会有本地、远程开关的动作，以避免局部或整个系统大面积停电或崩溃等严重事故的发生，保证电网在故障后仍能保持所需的安全稳定工况。

广域继电保护及其故障元件判别问题的探讨【摘要】伴随着我国社会经济的发展和人民物质生活水平的显著提高，社会对供电质量的要求也在不断的提高。

在整个供电系统中，继电保护是确保供电安全性和稳定性的重要指标，在供电系统中占据着至关重要的地位。

近些年来，在电力企业不断发展、供电要求不断提高的趋势之下，我国的供电企业都在寻求电网改革和完善供电结构的有效途径，这就逐渐凸显出继电保护的重要性。

同传统的继电保护系统相比较而言，广域继电保护是一种更加完善的继电保护系统，从广域继电保护系统的视角看来，广域继电保护系统虽然已经得到了显著的发展，取得了很大的进步，但是在故障元件的判别中，还存在一些问题。

以下，本文将对广域继电保护及其故障元件判别问题进行简要的探讨。

【关键词】广域继电保护故障元件判别同传统继电保护系统相比较而言，广域继电保护的优势是显而易见的，并且对广域继电保护系统的研究也逐渐受到高度的重视，电力事业的研究工作者们也都普遍在寻求解决广域继电保护中对故障元件判别中存在的问题，以更好的完善广域继电保护系统，使广域继电保护系统能够发挥出更大的作用，为我国的电力事业的发展做出更大的贡献。

1 广域继电保护的概述所谓的广域继电保护，是指一种基于广域测量信息的继电保护。

在广域信息采集技术和数字化变电站技术发展的不断刺激之下，我国的广域继电保护也呈现出了显著的发展趋势。

广域继电保护的根本目的在于消除供电线路中的故障，以维持供电系统的正常发展[1]。

2 广域继电保护中故障元件判别问题2.1 定值整定与配合中存在的问题主保护和后备保护共同构成了整个继电保护系统，而电网的后备保护又由多段式保护来实现对近后备和远后备的保护，进而构成了整个广域继电保护系统。

现代电网的结构和方式是相当复杂的，各个环节之间的联系和保护整定值之间的配合也具有很高的要求。

并且继电保护系统中主要是通过就地检测和延时相配合，来实现对供电系统的保护，这样的继电保护方式在保证供电系统供电的稳定性和可靠性方面，还存在很大的缺陷和不足，这种缺陷和不足主要表现在继电保护系统的设计人员通常只是重视对供电系统的主保护，而忽视后备保护的重要性，甚至直接放弃某部分重要的后备保护配置。

电力系统及其自动化和继电保护的关系分析【摘要】本文旨在探讨电力系统及其自动化和继电保护之间的关系。

首先介绍了电力系统的总体概况，然后分析了自动化在电力系统中的应用和继电保护的作用。

接着深入探讨了自动化与继电保护之间的关系，并着重讨论了电力系统优化的实现。

结论部分强调了自动化和继电保护在电力系统中的重要性，并提出未来发展的方向。

综合分析表明，自动化和继电保护在保障电力系统稳定运行和提高效率方面起着至关重要的作用。

未来应加强两者之间的协同发展，以推动电力系统的持续改进和创新。

【关键词】电力系统、自动化、继电保护、关系分析、电力系统优化、重要性、未来发展、结论总结1. 引言1.1 研究背景电力系统及其自动化和继电保护一直是电力领域的重要研究课题。

随着社会经济的发展和电力需求的增加，电力系统的稳定性和安全性日益受到重视。

研究背景是电力系统在现代社会中扮演着至关重要的角色，它不仅关系到国家的经济发展和人民的生活，更关系到社会的稳定和安全。

随着电力系统规模的不断扩大和复杂性的增加，电力系统的运行和管理面临着越来越多的挑战。

在过去的几十年里，电力系统的自动化水平不断提高，自动化技术在电力系统的各个环节得到广泛应用。

自动化能够提高电力系统运行的效率和稳定性，减少人为因素对电力系统的影响。

而继电保护作为电力系统的重要组成部分，主要是为了保护电力设备和电力系统免受故障的影响。

继电保护设备能够及时识别电力系统中的故障，并采取相应的措施，确保电力系统的安全运行。

本文将深入探讨电力系统及其自动化和继电保护之间的关系，分析自动化与继电保护在电力系统中的作用和优化方法，探讨它们之间的互动关系和未来发展方向，以期为电力系统的稳定运行和优化管理提供参考。

1.2 研究意义电力系统及其自动化和继电保护的关系分析现代社会对电力的需求日益增长，电力系统作为保障能源供应的重要基础设施，其稳定运行对社会生活和经济发展至关重要。

而自动化和继电保护作为电力系统的重要组成部分，对于确保电力系统的安全、稳定运行具有重要意义。

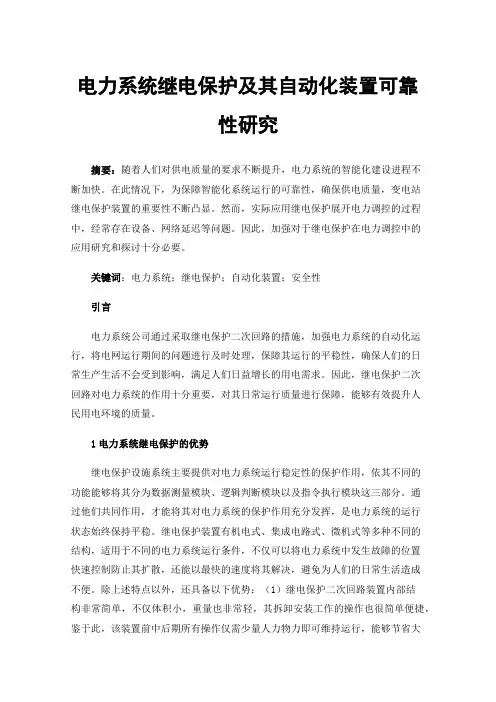

电力系统继电保护及其自动化装置可靠性研究摘要：随着人们对供电质量的要求不断提升，电力系统的智能化建设进程不断加快。

在此情况下，为保障智能化系统运行的可靠性，确保供电质量，变电站继电保护装置的重要性不断凸显。

然而，实际应用继电保护展开电力调控的过程中，经常存在设备、网络延迟等问题。

因此，加强对于继电保护在电力调控中的应用研究和探讨十分必要。

关键词：电力系统；继电保护；自动化装置；安全性引言电力系统公司通过采取继电保护二次回路的措施，加强电力系统的自动化运行，将电网运行期间的问题进行及时处理，保障其运行的平稳性，确保人们的日常生产生活不会受到影响，满足人们日益增长的用电需求。

因此，继电保护二次回路对电力系统的作用十分重要，对其日常运行质量进行保障，能够有效提升人民用电环境的质量。

1电力系统继电保护的优势继电保护设施系统主要提供对电力系统运行稳定性的保护作用，依其不同的功能能够将其分为数据测量模块、逻辑判断模块以及指令执行模块这三部分。

通过他们共同作用，才能将其对电力系统的保护作用充分发挥，是电力系统的运行状态始终保持平稳。

继电保护装置有机电式、集成电路式、微机式等多种不同的结构，适用于不同的电力系统运行条件，不仅可以将电力系统中发生故障的位置快速控制防止其扩散，还能以最快的速度将其解决，避免为人们的日常生活造成不便。

除上述特点以外，还具备以下优势：（1）继电保护二次回路装置内部结构非常简单，不仅体积小，重量也非常轻，其拆卸安装工作的操作也很简单便捷，鉴于此，该装置前中后期所有操作仅需少量人力物力即可维持运行，能够节省大量成本以及人力资源，将电力系统的经济效益有效提升。

（2）继电保护二次回路装置的信息化较强。

通过在其中融入高科技技术，增强其保护装置的平稳运行，达成保护电力系统运行状态的目的。

（3）如今，国内的自动化控制技术水平发展十分迅速，将自动控制功能融入继电保护二次回路装置，能够进一步提升其工作效率，并加快故障的处理速度。
