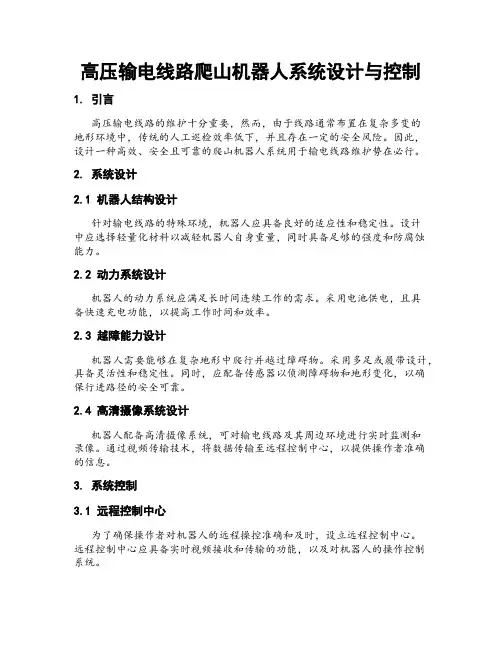

高压输电线路爬山机器人系统设计与控制1. 引言高压输电线路的维护十分重要，然而，由于线路通常布置在复杂多变的地形环境中，传统的人工巡检效率低下，并且存在一定的安全风险。
因此，设计一种高效、安全且可靠的爬山机器人系统用于输电线路维护势在必行。
2. 系统设计2.1 机器人结构设计针对输电线路的特殊环境，机器人应具备良好的适应性和稳定性。
设计中应选择轻量化材料以减轻机器人自身重量，同时具备足够的强度和防腐蚀能力。
2.2 动力系统设计机器人的动力系统应满足长时间连续工作的需求。
采用电池供电，且具备快速充电功能，以提高工作时间和效率。
2.3 越障能力设计机器人需要能够在复杂地形中爬行并越过障碍物。
采用多足或履带设计，具备灵活性和稳定性。
同时，应配备传感器以侦测障碍物和地形变化，以确保行进路径的安全可靠。
2.4 高清摄像系统设计机器人配备高清摄像系统，可对输电线路及其周边环境进行实时监测和录像。
通过视频传输技术，将数据传输至远程控制中心，以提供操作者准确的信息。
3. 系统控制3.1 远程控制中心为了确保操作者对机器人的远程操控准确和及时，设立远程控制中心。
远程控制中心应具备实时视频接收和传输的功能，以及对机器人的操作控制系统。
3.2 控制算法设计先进的控制算法，确保机器人在复杂环境下的稳定行进。
算法包括路径规划、姿态控制、障碍物避让和定位等模块。
3.3 自主导航技术机器人应具备一定的自主导航能力，可以根据预设的任务和指令进行自主巡检。
采用红外线、激光雷达和超声波等传感器进行环境感知和导航。
4. 系统优势与应用前景4.1 系统优势高压输电线路爬山机器人系统设计与控制具有以下优势：- 提高工作效率：机器人可以连续工作，无需休息，大大节约时间和人力成本。
- 提高安全性：减少人工巡检的危险性，避免意外事故的发生。
- 减少线路故障：机器人通过实时监测，可以及时发现并处理线路故障，避免大范围停电。
4.2 应用前景高压输电线路爬山机器人系统可应用于输电线路的巡检、维护和故障处理。
输电线路无人机自动巡检的实现与应用随着智能化和自动化的发展，无人机已经成为了很多行业的利器。
特别是在输电线路巡检领域，无人机也被广泛应用。
相对传统巡检方法，无人机巡检具有高效、快速、准确、安全等优点，有望成为未来输电线路巡检的主流方式。
1.无人机的选择选择具有智能感知、自主飞行和异常处理能力的无人机。
一般来说，需要选择能够在高空环境工作的无人机，并且要求其具有较高的稳定性，飞行时间长，载荷承重量大，以便于携带和安装各种设备和传感器。
2.设备的安装和调试将传感器设备安装在无人机上，并进行调试。
传感器设备通常包括高清摄像头、红外线探测器、雷达、GPS、惯性测量单元等，需要保证设备与无人机的连接稳定可靠，以确保传感器数据的准确性。
3.巡检区域的设置根据实际情况设置巡检区域，包括巡检路线、巡检范围和巡检频率等。
建议将巡检区域进行3D建模，以便于无人机进行路径规划和飞行掌控。
4.巡检流程的设计根据实际情况设计巡检流程，包括起飞、飞行、传感器数据采集和处理、异常处理、降落和数据汇报等，以对巡检流程进行有效地掌控和管理。
5.应用软件的研发研发面向输电线路无人机自动巡检的应用软件，包括路径规划、状态监测、异常处理、数据采集和处理、数据分析和决策等功能。
应用软件需要能够全面实现无人机自动巡检的各项功能，保证巡检的高效性和准确性。
面向输电线路的无人机自动巡检已经得到了广泛的应用。
下面是无人机自动巡检在输电线路检测中的应用案例：1. 明清东线路段的无人机巡检该项目利用无人机进行输电线路的巡检，利用飞行速度快、特点信息准确的优势进行线路异常检测。
无人机装载高清摄像头、红外发射器等传感器设备，遥感检测电力线路异常，并利用分类器进行分类。
同时，进行稳定性优化以及自适应控制，以保证无人机距离线路的安全距离，提供全面的可视化记录和数据挖掘。
2. 华夏西线输电线路机器人巡检该项目利用机器人在输电线路巡检中实现物资的更新和监测。
利用多种传感器进行检测，包括温度、湿度、气体等。
电力行业巡检机器人解决方案
随着智能化水平的不断提高，无人机技术正在以惊人的速度发展，从
而为电力行业的无人机巡检机器人提供了解决方案。
无人机巡检机器人可
以有效地解决传统巡检方式的许多困难，尤其适用于电力行业中的高空变
电站、高压线路、高压电缆等需要空中检查的场合。
无人机巡检机器人的工作原理很简单，就是利用航拍遥控无人机实现
高空检查。
有效的使用一架航拍无人机，可在电力行业中实现安全的空中
巡检，比如布置在变电站、线路和电缆上的无线传感器，以及多种气象传
感器，可以实时获取数据，并将巡检信息发回到地面端的控制中心，便于
作业人员进行远程调度和操作，达到快速、准确、便捷的目的。
此外，无人机巡检机器人还可以进行多种功能性的实时记录等操作，
可以拍摄变电站、线路和电缆的照片，无需非常规的人工操作，形成变电
站和线路的照片资料库，便于归档。
另外，通过航拍无人机还可以实时定
位火灾源，可以更好地把握行业安全。
同时，为了满足行业管理机构对节能减排的要求，也可以通过智能无
人机巡检机器人实现一定程度的节能减排，从而为行业节能减排做出贡献。
总结起来，无人机巡检机器人是电力行业现今的一大创新。
输电线路无人机自动巡检的实现与应用随着科技的不断发展，无人机技术在各行各业都得到了广泛的应用。
在输电线路领域，无人机的自动巡检技术已经开始得到应用，并且取得了一定的成效。
本文将就输电线路无人机自动巡检的实现与应用进行介绍。
一、无人机在输电线路巡检中的优势传统的输电线路巡检方式是由人工巡线或者借助于直升机等飞行工具进行。
而无人机在输电线路巡检中有着明显的优势，主要体现在以下几个方面：1. 成本低：传统的人工巡线或者借助直升机巡检的成本较高，而无人机的成本相对较低，可以大大降低输电线路的巡检成本。
2. 安全性高：传统的输电线路巡检方式存在一定的安全隐患，而使用无人机进行巡检可以提高整个巡检过程的安全性，避免了人员的高空作业风险。
3. 效率高：无人机巡检可以快速、准确地获取对输电线路的状态信息，有效缩短了巡检的时间，提高了工作效率。
4. 数据处理便利：通过无人机巡检获取的数据可以直接进行数字化处理和分析，更加方便后续的数据管理和运维工作。
无人机在输电线路巡检中具有成本低、安全性高、效率高、数据处理便利等优势，因此在实际应用中受到了广泛的关注和推广。
要实现输电线路无人机的自动巡检，首先需要解决几个关键技术问题：1. 路径规划：针对输电线路的特点，设计合适的无人机巡检路径是非常重要的。
需要考虑线路的长度、高度、地形地貌等因素，以及风力、空域限制等外部条件，设计出最佳的巡检路径。
2. 避障技术：在实际巡检中，避免无人机与输电线路、障碍物发生碰撞是非常重要的。
需要借助传感器、摄像头等设备，实现对无人机周围环境的识别和避障。
3. 数据采集与传输：无人机在巡检过程中需要实时采集输电线路的数据，并将其传输到后台进行处理。
因此需要稳定可靠的数据采集和传输技术来支持无人机的巡检工作。
4. 数据处理与分析：无人机巡检获取的数据需要进行分析和处理，从中提取出有用的信息。
需要借助于计算机视觉、图像处理、数据挖掘等技术手段，实现对数据的智能化处理和分析。
如何使用无人机进行输电线路巡检无人机并不是一个陌生的概念，在近年来，它已经广泛应用于各个领域。
其中，无人机在输电线路巡检方面具有独特的优势。
如何使用无人机进行输电线路巡检，成为越来越多电力公司和维护人员关注的问题。
本文将从无人机的应用范围、巡检流程、技术挑战和前景四个方面进行论述，介绍如何使用无人机进行输电线路巡检。
一、无人机在输电线路巡检方面的应用范围无人机具有机动灵活、高效便捷的特点，可以在困难地形中自由飞行，并且可以搭载各种传感器和设备。
因此，无人机在输电线路巡检过程中能够发挥重要作用。
无人机可以用来检查输电线路的杆塔和电缆的完整性，发现潜在的故障隐患，并对输电线路进行定位和测量。
此外，无人机还可以通过红外热像仪检测输电线路上的温度异常，以及通过高分辨率相机记录线路的照片和视频。
综上所述，无人机在输电线路巡检中的应用范围非常广泛。
二、无人机输电线路巡检的流程无人机输电线路巡检的流程大致可以分为四个步骤：计划、准备、执行和分析。
首先是计划阶段。
在这个阶段，需要明确巡检的目标和范围，确定巡检的区域和时间，同时需要考虑天气和环境因素。
此外，还需要准备必要的许可文件和保险。
在这个阶段，还可以使用地图软件和无人机模拟器进行飞行路线的规划和模拟。
接下来是准备阶段。
在这个阶段，需要检查和维护无人机设备，确保它处于良好的工作状态。
此外，还需要准备相关的传感器和设备，如高分辨率相机和红外热像仪。
同时，还需要进行飞行员的培训和训练，确保其熟悉无人机的飞行操作和相应的规定。
然后是执行阶段。
在这个阶段，无人机将根据事先制定的飞行路线进行巡检任务。
它可以飞行在输电线路的上空，用相机拍摄照片和视频，同时利用红外热像仪进行温度检测。
无人机还可以搭载激光雷达等传感器来进行线路的测量和定位。
在这个阶段，需要飞行员根据地面的监控和指导进行飞行操作。
最后是分析阶段。
在这个阶段，需要分析和处理无人机所获取的数据，包括照片、视频、温度和测量数据等。
输电线路无人机自动巡检的实现与应用输电线路作为电力系统的重要组成部分，其稳定运行和安全保障，对能源供应和社会经济发展具有重要作用。
目前，传统的巡线方式采用人工巡检，工作量大，效率低，且存在着安全隐患和操作风险。
因此，采用无人机自动巡检技术，不仅能提高巡检效率，还能减少人工安全隐患和操作风险，成为输电线路巡检的一种创新方式。
无人机自动巡检系统主要由飞行控制系统、传感器系统、图像识别及数据传输系统组成。
飞行控制系统主要是实现无人机的操纵和飞行，包括GPS、陀螺仪、加速度计、气压计等，能够实现无人机对航线、高度、姿态等方面的控制和调整。
传感器系统主要用于收集线路信息，包括热红外相机、高清摄像头、激光雷达等。
可以获取输电线路的外部结构、电力设备、缺陷信息等，为线路状态评估提供可靠数据支撑。
图像识别及数据传输系统主要用于处理和传输数据，包括基于计算机视觉技术的图像识别算法、数据处理软件、实时数据传输等，能够将采集到的数据快速传输和处理，为运维管理和决策提供支持。
(1) 线路巡视：无人机自动巡检技术可以代替人员巡视，快速搜查线路中的制高点，识别线路的异常情况，包括设备运行状态、绝缘子、地线等，有效排查隐患，保障替代能力。
(2) 缺陷检测：无人机自动巡检技术可实现浮空式探测线路，对线路进行全转角检测，特别是其中的问题点，包括缺角、杈子、脱落、破裂、短路等缺陷，对线路的安全性、可靠性进行精细化监控和管理。
(3) 状态评估：无人机自动巡检技术不仅可以获取线路的结构信息，还可以获取线路的运行状态数据，包括电气参数、温度、湿度等，为线路的状态评估和管理提供更强的数据支撑。
3. 无人机自动巡检的优势(1) 效率高：无人机自动巡检技术可以快速地完成线路的巡视、缺陷检测和状态评估，提高工作效率，减轻人工负担。
(2) 安全可靠：无人机自动巡检技术不仅可以提高工作效率，还能减少人员的工作危险，降低事故风险，提高工作环境的安全性和可靠性。
输电线路无人机自动巡检的实现与应用随着输电线路的不断延伸和发展，线路巡检变得越来越重要。
传统的线路巡检方式主要依靠人工巡检，存在着工作量大、效率低、成本高等问题。
为了解决这些问题，无人机巡检技术应运而生。
无人机巡检可以实现线路的快速、精确、无死角的巡检，大大提高了线路巡检的效率和安全性。
本文将从无人机巡检技术的实现和应用两个方面进行阐述。
无人机巡检技术的实现主要包括无人机的选型和配备设备、巡检线路的规划和路径优化、线路巡检数据的采集与处理等步骤。
首先是无人机的选型和配备设备。
选择适用于线路巡检的无人机是实现无人机巡检的第一步。
无人机的选型应根据巡检线路的特点和要求来确定，包括线路距离、线路类型、环境等因素。
一般来说，选型应考虑巡检飞行的时间、航空器的稳定性和操作简便性等因素。
无人机还需要配备一些设备，如高清相机、红外热像仪等，用于采集线路巡检数据。
其次是巡检线路的规划和路径优化。
巡检线路的规划是指根据输电线路的布局和特点，确定无人机的飞行路径和巡检区域。
通过算法和技术，可以实现线路巡检路径的优化，减少无人机的飞行时间和能耗，提高巡检效率。
规划中还需要考虑无人机的安全性，避免与障碍物碰撞。
最后是线路巡检数据的采集与处理。
无人机通过搭载的设备采集线路巡检数据，包括图像、视频等多种格式。
采集的数据需要进行处理和分析，提取关键信息和异常情况，以便提供给巡检人员进行分析和判断，及时发现线路的故障和隐患。
无人机巡检技术可以应用于电力、通信、交通等领域的输电线路巡检。
在电力领域，无人机巡检可以提高线路巡检的效率和安全性，减少工作人员的人身伤害风险。
在通信领域，无人机巡检可以对电信基站的线缆、天线等设备进行定期检查和维护。
在交通领域，无人机巡检可以对高架桥、隧道等交通设施进行巡检和监测，提高交通设施的运行安全性。
无人机巡检技术是一种高效、精确、安全的线路巡检方法。
通过无人机的选型和配备设备、巡检线路的规划和路径优化、线路巡检数据的采集与处理等步骤，可以实现输电线路无人机自动巡检。
本申请实施例公开了一种电力输电线路自动巡检系统及方法，由微型无人机群、边缘控制台、巡检控制中心组成，其中，巡检控制中心向边缘控制台下达巡检计划，边缘控制台根据所述巡检计划制定微型无人机群巡检策略，微型无人机群按巡检策略分组执行检查，微型无人机群完成检查任务后，返回边缘控制平台并传输巡检数据，边缘控制平台读取巡检数据，并识别巡检目标的缺陷情况，同时将缺陷情况上报巡检控制中心，生成巡检报告。
权利要求书1.一种电力输电线路自动巡检方法，其特征在于，包括以下步骤：步骤一：巡检控制中心把年度/季度/月度巡检计划下发至区域内各条输电线路的所有边缘控制平台；步骤二：各个边缘控制平台根据自己微型无人机群的状态按照巡检计划要求制定本地化的巡检策略，并向巡检控制中心上报备案；步骤三：在所述巡检策略制定的巡检作业日，在微型无人机群起飞前的一定时间内，根据边缘控制平台采集到的气象数据对制定的巡检策略进行校验，确定当前的气象条件是否允许微型无人机群起飞作业；若不允许，则放弃本次作业计划，并由边缘控制平台重新制定巡检策略后再执行；若允许，则平台在计划时刻下达开始巡检作业的命令；步骤四：微型无人机群按照巡检策略的分组起飞并执行巡检作业，按照各自分组预定的飞行路线自动巡航，对各自分组确定的巡检目标进行图像视频的采集，边缘控制平台在无人机作业的过程中对无人机的飞行轨迹和状态进行监控；步骤五：在巡检过程中，若有无人机出现工作异常的情况，边缘控制平台需安排备用无人机前往作业现场接替异常无人机巡检，并要求异常无人机返航；步骤六：微型无人机在完成各自的巡检作业后自动返回边缘控制平台，在固定机位降落后进行充电、飞控系统检查及维护，同时通过数据传输接口将采集的巡检图像视频传送给边缘控制平台；步骤七：边缘控制平台读取巡检图像视频后，使用图像识别技术对巡检目标的缺陷情况进行分析；步骤八：若发现缺陷，根据缺陷特征与缺陷特征数据库进行对比，确定缺陷等级；边缘控制平台及时上报缺陷情况至巡检控制中心；步骤九：边缘控制平台汇总各组无人机巡检结果并生成巡检报告，按巡检计划要求定期上报至巡检控制中心。
输电线路无人机自动巡检的实现与应用随着无人机技术的飞速发展，无人机在各个领域的应用也越来越广泛，其中就包括了输电线路的自动巡检。
传统的输电线路巡检需要人工登高爬杆，不仅效率低下，而且存在较大的人身安全隐患。
而无人机自动巡检能够有效替代传统的人工巡检，提高工作效率，减少安全风险。
本文将重点介绍无人机输电线路自动巡检的实现方法及其应用情况。
1. 硬件设备无人机自动巡检需要使用无人机及其相应的设备，主要包括：（1）无人机：需要选用飞行稳定性好、载荷能力强的无人机，比如民用级别的四旋翼无人机。
同时需要配备高清摄像头和红外热成像传感器，以获取输电线路的图像和热像数据。
（2）遥控器：使用遥控器控制无人机起飞、降落和在空中飞行的姿态。
（3）自动巡航设备：进行自主巡航过程中需要的设备，主要包括惯性导航系统、全球定位系统（GPS）和地形跟随雷达等。
2. 算法技术无人机在自动巡检过程中需要采用相应的算法技术，包括：（1）图像处理算法：用于对输电线路图像进行识别，主要包括线路特征提取、图像分割和机器学习等技术。
（2）航迹规划算法：用于确定巡检路线和时序，并保证无人机在输电线路上安全飞行。
（3）数据分析算法：用于对图像和热像数据进行分析处理，检测输电线路的故障和隐患。
3. 工作流程无人机自动巡检的工作流程一般包括以下几个步骤：（1）无人机起飞：通过遥控器控制无人机起飞，无人机依据设定的航点进行巡检。
（2）图像获取：无人机配备高清摄像头和红外热成像传感器，用于获取输电线路的图像和热像数据。
（3）图像处理：对输电线路图像进行识别和处理，提取输电线路的特征并进行机器学习处理，以便后续的数据分析处理。
（4）航迹规划：依据输电线路的实际情况和无人机的飞行特点，利用航迹规划算法确定巡检路线和飞行姿态。
（5）巡检过程中数据采集：无人机在飞行过程中持续采集输电线路的图像和热像数据，以便后续的数据分析处理。
（6）巡检结束：无人机完成巡检任务后，通过遥控器控制无人机降落。

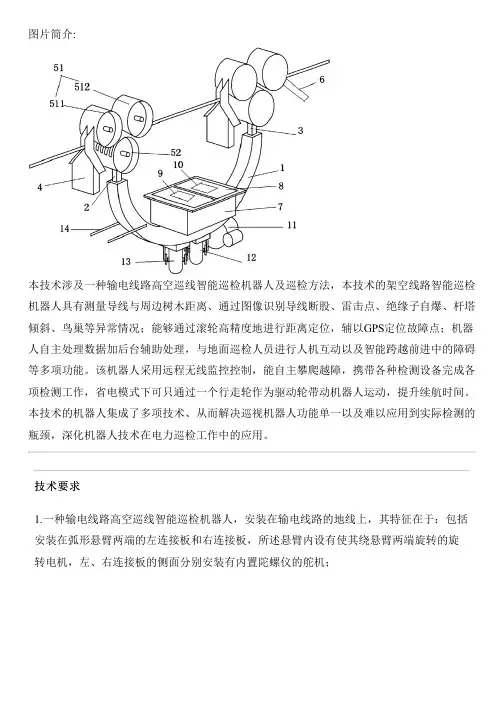

图片简介:本技术涉及一种输电线路高空巡线智能巡检机器人及巡检方法，本技术的架空线路智能巡检机器人具有测量导线与周边树木距离、通过图像识别导线断股、雷击点、绝缘子自爆、杆塔倾斜、鸟巢等异常情况；能够通过滚轮高精度地进行距离定位，辅以GPS定位故障点；机器人自主处理数据加后台辅助处理，与地面巡检人员进行人机互动以及智能跨越前进中的障碍等多项功能。
该机器人采用远程无线监控控制，能自主攀爬越障，携带各种检测设备完成各项检测工作，省电模式下可只通过一个行走轮作为驱动轮带动机器人运动，提升续航时间。
本技术的机器人集成了多项技术、从而解决巡视机器人功能单一以及难以应用到实际检测的瓶颈，深化机器人技术在电力巡检工作中的应用。
技术要求1.一种输电线路高空巡线智能巡检机器人，安装在输电线路的地线上，其特征在于：包括安装在弧形悬臂两端的左连接板和右连接板，所述悬臂内设有使其绕悬臂两端旋转的旋转电机，左、右连接板的侧面分别安装有内置陀螺仪的舵机；左、右连接板上分别连接有沿地线方向滚动的行走装置，所述行走装置包括位于地线上方的行走轮和位于地线下方的夹紧轮，行走轮和夹紧轮相互啮合，其中行走轮与连接板固定连接，夹紧轮与连接板铰接，夹紧轮内设有驱动电机一，用于驱动夹紧轮绕铰接处转动，从而实现行走轮与夹紧轮的张开、闭合，从而控制行走轮夹紧轮与地线之间的摩擦力；行走轮内设有驱动电机二，用于为行走轮提供滚动动力，行走轮的侧面设有导板，导板上设有传感器，所述行走轮和夹紧轮上对应设有凹槽，两者相互啮合后，凹槽位置形成地线通道；所述悬臂的中部上方设有控制箱，控制箱内安装有控制器和蓄电池，控制器与智能终端无线连接，控制箱上方设有为蓄电池充电的第一太阳能板，悬臂下方设有激光雷达、可见光摄像头、红外摄像头，所述悬臂侧面还设有充电插头；所述控制器和蓄电池分别与旋转电机、舵机、驱动电机一、驱动电机二、传感器、激光雷达、可见光摄像头、红外摄像头连接；该巡检机器人还包括设置在铁塔上的风力-太阳能混合充电装置。
