PMU相量测量装置简介

目前的电力系统通常都建立了用于测量和监视系统稳态运 行的EMS系统和测量电磁暂态过程的故障录波系统。
EMS系统侧重于监测系统稳态运行，测量周期通常是秒级， 而且不带时标，不同地点之间缺乏准确的共同时间标记。
WAMS介绍
继电保护及故障录波数据的采样频率都在几千HZ以上，带 有时标，但是只在发生故障时采集故障点附近的数据，记录数 据只是局部，并且待续时间短，通常在数秒之内，难以用于对 全系统动态行为的监视和分析。
✓ 发电机功角的计算
一般测量发电机功角的方法有3种： ①利用发电厂或变电站测量的电压、电流和功率计算出功角； ②利用键相脉冲检测转子的位置； ③利用转速信号计算功角。
相量概念
正弦信号：
xt 2X sint
采用相量表示为：
X = Ｘ e jφ ＝X cosφ + jX sinφ
相量由两部分组成，即幅值X（有效值）和相位φ，用直角 坐标则表示为实部和虚部。所以相量测量就必须同时测量幅值 和相位。
✓ 对静态稳定监视来说，相角测量将为SCADA系统增加一个新的 数据状态量，加快潮流计算的速度。
发电机功角测量
✓ 功角是指发电机空载电势相量Eq与机端电压U 之间的夹角。同步 发电机并网运行后，其功角δ 是用来观察和判断该机组和电力系统并 列运行稳定性的一个很重要的状态量。正常状态发电机功角在30度左 右运行，当功角在90度时是极不稳定的状态，稍有波动过一点就不能 再同步了。
GD GD GD GD T2 U3
HELP ALPHA
V0 W.X YZ SHIFT
PMU1
PMU2
➢ 利用GPS的秒脉冲作为统一的时间参考点，测得输电线两端的
电压相量为 U11,U22, 1 2
➢ 两地相角差δ实际上是指在同一时刻两个节点正序电压的相角 差，它是系统运行的重要状态变量之一。利用这个角度，可以得 知两端电力潮流的方向与大小；相角差的大小也反映了静稳裕度 的大小，它的周期变化就表明系统发生了功率振荡。

发电机键相测量
无
有
14
PMU主要参考文件
国内外概况
1、IEEE std 1344 （2019） 2、EPRI：PC37.118 3、电力系统实时动态监测系统技术规范(送审中） 4、行业检测标准（制定中）
15
PMU主要功能
16
1、同步相量测量 (1)测量变电站每条线路三相电压、三相电流、开关 量，通过计算获得：
／稳／暂态）三态数据整合及故障分析（华东） （3）基于EEAC（南瑞薛禹胜）算法的在线预
防决策及控制。通过计算获得系统惯性中心 （虚拟）的参考相量，从而可计算出任何点对 系统惯性中心的功角，从而判断功角稳定并实 施在线切机／切负荷（江苏WAMAP）
10
6）也有设想利用WAMS技术来构建广域保护系 统
a. A相电压同步相量Ua/Фua; b. B相电压同步相量Ub/Фub ； c. C相电压同步相量Uc/Фuc ； d. 正序电压同步相量U1/Фu1 ； e. A相电流同步相量Ia/Фia ； f. B相电流同步相量Ib/Фib ； g. C相电流同步相量Ic/Фic ； h. 正序电流同步相量I1/Фi1 ； i. 开关量
k
nk
nk
nk
nk
nk
nk
nk
n
0+0/8 0 1+0/8 1 2+0/8 2 3+0/8 3 4+0/8 4 5+0/8 5 6+0/8 6 7+0/8 7
0+1/8 0 1+1/8 1 2+1/8 2 3+1/8 3 4+1/8 4 5+1/8 5 6+1/8 6 7+1/8 7

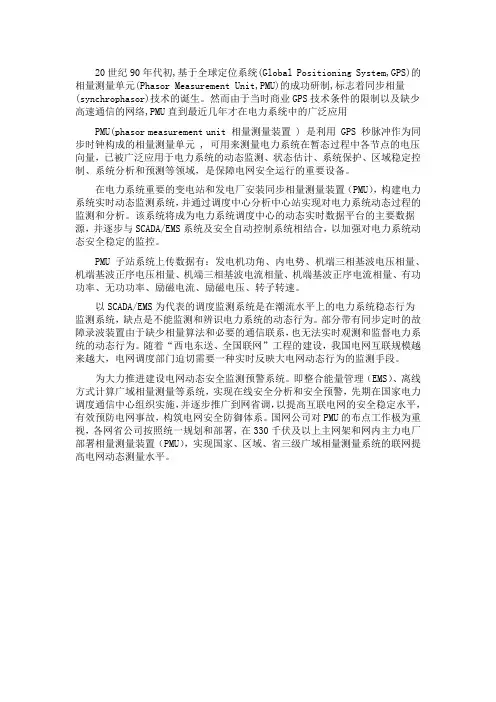

20世纪90年代初,基于全球定位系统(Global Positioning System,GPS)的相量测量单元(Phasor Measurement Unit,PMU)的成功研制,标志着同步相量(synchrophasor)技术的诞生。

然而由于当时商业GPS技术条件的限制以及缺少高速通信的网络,PMU直到最近几年才在电力系统中的广泛应用PMU(phasor measurement unit 相量测量装置 ) 是利用 GPS 秒脉冲作为同步时钟构成的相量测量单元 , 可用来测量电力系统在暂态过程中各节点的电压向量，已被广泛应用于电力系统的动态监测、状态估计、系统保护、区域稳定控制、系统分析和预测等领域，是保障电网安全运行的重要设备。

在电力系统重要的变电站和发电厂安装同步相量测量装置（PMU），构建电力系统实时动态监测系统，并通过调度中心分析中心站实现对电力系统动态过程的监测和分析。

该系统将成为电力系统调度中心的动态实时数据平台的主要数据源，并逐步与SCADA/EMS系统及安全自动控制系统相结合，以加强对电力系统动态安全稳定的监控。

PMU 子站系统上传数据有：发电机功角、内电势、机端三相基波电压相量、机端基波正序电压相量、机端三相基波电流相量、机端基波正序电流相量、有功功率、无功功率、励磁电流、励磁电压、转子转速。

以SCADA/EMS为代表的调度监测系统是在潮流水平上的电力系统稳态行为监测系统，缺点是不能监测和辨识电力系统的动态行为。

部分带有同步定时的故障录波装置由于缺少相量算法和必要的通信联系，也无法实时观测和监督电力系统的动态行为。

随着“西电东送、全国联网”工程的建设，我国电网互联规模越来越大，电网调度部门迫切需要一种实时反映大电网动态行为的监测手段。

为大力推进建设电网动态安全监测预警系统。

即整合能量管理（EMS）、离线方式计算广域相量测量等系统，实现在线安全分析和安全预警，先期在国家电力调度通信中心组织实施，并逐步推广到网省调，以提高互联电网的安全稳定水平，有效预防电网事故，构筑电网安全防御体系。

PMU同步相量测量装置原理及维护
理论介绍
1、同步相量测量装置原理
同步相量测量装置（Synchronous Phase Measuring Unit，简称PMU）是一种用于测量电力系统中的同步量及相关量的设备，是电力系统原始信
息的采集、实时监测、回馈给其他设备的重要手段。

PMU具有较高的测量
精度、快速响应时间、不需要电源网络等优点，能够完成非常快速、非常
准确的同步相量测量。

典型的PMU结构由模拟采集部分、数字处理部分和通信接口部分组成。

模拟采集部分主要由相位测量单元、电压测量单元和电压开关量采集单元
组成，该部分主要负责采集大范围内的同步相量和电压开关量，并将其转
换为数字信号。

数字处理部分主要由数据处理模块、时间频控模块和状态
提取模块组成，其中包括电压及功率的计算、数据处理和数据转发等功能。

PMU还具有极好的通讯能力，可以将采集的数据通过以太网、GPRS等方式
传输到相应的监控系统中，从而使监控系统能够更准确的判断电力系统的
状态。

2、PMU维护
（1）保持良好的PMU机柜内环境：PMU机柜内要保持良好的环境，
保持适当的温度和湿度，确保机柜内空气流通。

（2）检查数字量输入：通过检查数字量输入，确保机柜内模拟采集
系统的正确运行。
