5.2 传递函数的频域辨识 [系统辨识理论及Matlab仿真]

最近在做一个项目的方案设计，应各位老总的要求，只有系统框图和器件选型可不行，为了凸显方案设计的高大上，必须上理论分析，炫一下“技术富”，至于具体有多大实际指导意义，那就不得而知了！本人也是网上一顿百度，再加几日探索，现在对用matlab 实现系统辨识有了一些初步的浅薄的经验，在此略做一小节。

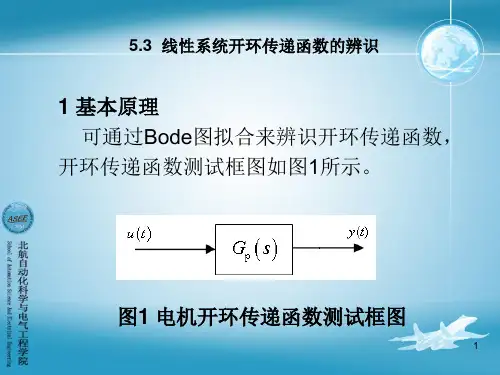

必须要指出的是，本文研究对象是经典控制论理最简单最常用的线性时不变的siso 系统，而且是2阶的哦，也就是具有如下形式的传递函数：121)(22++=Ts s T s G ξ 本文要做的就是，对于有这样传递函数的一个系统，要辨识得到其中的未知数T ， ξ!!这可是控制系统设计分析的基础哦，没有系统模型，啥理论、算法都是白扯，在实际工程中非常重要哦！ 经过总结研究，在得到系统阶跃响应实验数据之后（当然如果是其他响应，也有办法可以辨识，在此还是只讨论最简单的阶跃响应实验曲线，谁让你我是菜鸟呢），利用matlab 至少可以有两种方法实现实现（目前我只会两种，呵呵）！一、函数法二、GUI 系统辨识工具箱下面分别作详细介绍！一、 函数法看官别着急，先来做一段分析（请看下面两排红*之间部分），这段分析是网上找来的，看看活跃一下脑细胞吧，如果不研读一下，对于下面matlab 程序，恐怕真的就是一头雾水咯！*******************************************************************************G(s)可以分解为：))((1)(212ωω++=s s T s G其中， [][]11112221--=-+=ξξωξξωTT1ω、2ω都是实数且均大于零。

则有：211ωω=T ，21212ωωωωξ+=传递函数进一步化为：))(()(2121ωωωω++=s s s G 因此，辨识传递函数就转化为求解1ω、2ω。

当输入为单位阶跃函数时，对上式进行拉普拉斯反变换，得系统时域下的单位阶跃响应为：tteet y 212111221)(ωωωωωωωω---+--=即 tteet y 21211122)(1ωωωωωωωω-----=-令1ω=2ωk )1(>k，得tk t ek e k k t y 22111)(1ωω-----=-⎥⎦⎤⎢⎣⎡--=---t k t e k e k k 2)1(2111ωω 对上式两边取以e 为底的对数得[]⎥⎦⎤⎢⎣⎡-+--=---t k e k t k k t y 2)1(211ln 1ln )(1ln ωω 当∞→t 时，⎥⎦⎤⎢⎣⎡---t k e k 2)1(11ln ω0→，则上式化简为[]t k k t y 21ln )(1ln ω--=-该式的形式满足直线方程b at t y +=)(*其中，)(*t y =[])(1ln t y -，1ln ,2-=-=k kb a ω)1(>k通过最小二乘算法实现直线的拟合，得到a ，b 的值，即可得到1ω、2ω的值，进而可得系统的传递函数。

matlab系统辨识的原理Matlab系统辨识的原理Matlab是一种强大的数学软件，可以用于各种科学计算和数据分析。

其中，系统辨识是Matlab的一个重要应用领域。

系统辨识是指通过对系统输入输出数据的分析，推断出系统的数学模型，从而实现对系统的预测、控制和优化。

本文将从Matlab系统辨识的原理、方法和应用三个方面进行介绍。

一、原理Matlab系统辨识的原理基于系统的输入输出数据，通过对数据进行处理和分析，推断出系统的数学模型。

具体来说，系统辨识的过程可以分为以下几个步骤：1. 数据采集：通过实验或仿真等方式，获取系统的输入输出数据。

2. 数据预处理：对采集到的数据进行滤波、降噪、去趋势等处理，以提高数据的质量和可靠性。

3. 模型结构选择：根据系统的特点和应用需求，选择合适的模型结构，如ARMA、ARIMA、ARMAX等。

4. 参数估计：利用最小二乘法、极大似然法等方法，对模型的参数进行估计。

5. 模型检验：通过残差分析、模型预测等方法，对模型的拟合程度和预测能力进行检验。

二、方法Matlab系统辨识的方法主要包括时间域方法、频域方法和时频域方法三种。

1. 时间域方法：时间域方法是指通过对系统的输入输出数据进行时域分析，推断出系统的数学模型。

常用的时间域方法包括ARMA、ARIMA、ARMAX等。

2. 频域方法：频域方法是指通过对系统的输入输出数据进行频域分析，推断出系统的数学模型。

常用的频域方法包括FFT、AR、ARMA等。

3. 时频域方法：时频域方法是指通过对系统的输入输出数据进行时频分析，推断出系统的数学模型。

常用的时频域方法包括小波变换、Wigner-Ville分布等。

三、应用Matlab系统辨识的应用广泛，主要包括以下几个方面：1. 预测：通过对系统的历史数据进行分析，预测未来的趋势和变化。

2. 控制：通过对系统的数学模型进行分析和优化，实现对系统的控制和调节。

3. 诊断：通过对系统的输入输出数据进行分析，诊断系统的故障和异常。

利用Matlab进行系统辨识的技术方法在Matlab中进行系统辨识的技术方法主要有参数估计法和非参数估计法两种。

1.参数估计法：参数估计法是通过拟合已知输入和输出数据的数学模型来估计系统的参数。

常用的参数估计方法包括最小二乘法（OLS）、最小二乘法（LSE）、最小二乘法（MLE）和极大似然估计法（MLE）等。

a) 最小二乘法（OLS）：OLS方法通过最小化实际输出与模型预测输出之间的误差平方和来估计系统参数。

在Matlab中，可以使用lsqcurvefit函数来实现最小二乘法的系统辨识。

b) 最小二乘法（LSE）：LSE方法是通过最小化实际输出与模型预测输出之间的误差平方和来估计系统参数。

在Matlab中，可以使用lsqnonlin函数来实现最小二乘法的系统辨识。

c) 最小二乘法（MLE）：MLE方法是通过最大化似然函数来估计系统参数。

在Matlab中，可以使用mle函数来实现最大似然估计法的系统辨识。

2.非参数估计法：非参数估计法不需要事先指定系统的数学模型，而是直接根据输入和输出数据的统计特性进行系统辨识。

常用的非参数估计方法包括频域方法、时域方法和时频域方法等。

a) 频域方法：频域方法通过对输入和输出数据进行频谱分析来估计系统的频率响应。

常用的频域方法包括傅里叶变换、功率谱密度估计和频率响应函数估计等。

在Matlab中，可以使用fft函数和pwelch函数来实现频域方法的系统辨识。

b) 时域方法：时域方法通过对输入和输出数据进行时间序列分析来估计系统的时域特性。

常用的时域方法包括自相关函数估计和互相关函数估计等。

在Matlab中，可以使用xcorr函数来实现时域方法的系统辨识。

c) 时频域方法：时频域方法结合了频域方法和时域方法的优势，可以同时估计系统的频率响应和时域特性。

常用的时频域方法包括短时傅里叶变换和小波变换等。

在Matlab中，可以使用spectrogram函数和cwt函数来实现时频域方法的系统辨识。

系统辨识理论及matlab仿真系统辨识是一门评估和改进系统性能的研究领域，它利用外部观测数据对系统进行建模，使用这种模型来识别系统行为以及建议改进措施。

它结合了计算机科学、工程学、统计学和应用数学等多种学科的方法。

系统辨识的方法可以用于分析机器人系统、有限元素模型、分散系统和非线性系统等。

系统辨识理论是现代工程中最重要的技术，它能够有效地分析和模拟系统，以解决重大工程挑战。

系统辨识理论的基础可以回溯到20世纪40年代，当时大量研究的重点在于控制系统的设计与形成。

随着进步，它拓展到多种应用，其中包括一般系统建模和优化，以及系统健康监测，智能控制系统，复杂过程建模等等。

Matlab是一种基于矩阵的编程语言，它可以提供强大的工具来支持系统辨识理论的应用。

利用Matlab，可以非常方便地实现模型建模、数据处理、数值求解以及可视化等功能。

此外，它还提供了大量预定义函数，可以极大地简化系统辨识理论中所需要实现的功能，如参数估计、优化、数据验证等。

系统辨识理论和Matlab仿真在工程实践中应用十分广泛，其中最值得一提的有：（1）机器人控制：利用系统辨识理论和Matlab仿真，可以对机器人运动特性进行模型建模，并实现复杂的运动控制；（2）流体动力学：利用系统辨识理论和Matlab仿真，可以对流体动力学进行建模和模拟，以便改善和优化系统性能;（3）模糊控制：利用系统辨识理论和Matlab仿真，可以实现模糊控制系统的建模和仿真，用于实现智能控制等。

系统辨识理论和Matlab仿真的研究成果不仅可以改善系统性能，还可以用于展示系统原理及其实现。

以上是我关于系统辨识理论及Matlab仿真的研究结果及其应用。

经过以上介绍，可以看出系统辨识理论及Matlab仿真在工程应用中有重要的作用，它们为解决复杂工程问题提供了可行的解决方案。

然而，在实际应用过程中，系统辨识理论及Matlab仿真也存在一定的不足，比如误差控制方面的困难，这就要求我们不断改进和完善理论和技术，以提高系统的有效性和可靠性。

基于MATLAB自动控制系统时域频域分析与仿真MATLAB是一款强大的数学软件，也是自动控制系统设计的常用工具。

它不仅可以进行时域分析和频域分析，还可以进行相关仿真实验。

本文将详细介绍MATLAB如何进行自动控制系统的时域和频域分析，以及如何进行仿真实验。

一、时域分析时域分析是指对系统的输入信号和输出信号进行时域上的观察和分析，以了解系统的动态特性和稳定性。

MATLAB提供了一系列的时域分析工具，如时域响应分析、稳态分析和步骤响应分析等。

1.时域响应分析通过时域响应分析，可以观察系统对于不同的输入信号的响应情况。

在MATLAB中，可以使用`lsim`函数进行系统的时域仿真。

具体步骤如下：- 利用`tf`函数或`ss`函数创建系统模型。

-定义输入信号。

- 使用`lsim`函数进行时域仿真，并绘制系统输出信号。

例如，假设我们有一个二阶传递函数模型，并且输入信号为一个单位阶跃函数，可以通过以下代码进行时域仿真：```num = [1];den = [1, 1, 1];sys = tf(num, den);t=0:0.1:10;u = ones(size(t));[y, t, x] = lsim(sys, u, t);plot(t, y)```上述代码中，`num`和`den`分别表示系统的分子和分母多项式系数，`sys`表示系统模型，`t`表示时间序列，`u`表示输入信号，`y`表示输出信号。

通过绘制输出信号与时间的关系，可以观察到系统的响应情况。

2.稳态分析稳态分析用于研究系统在稳态下的性能指标，如稳态误差和稳态标准差。

在MATLAB中，可以使用`step`函数进行稳态分析。

具体步骤如下：- 利用`tf`函数或`ss`函数创建系统模型。

- 使用`step`函数进行稳态分析，并绘制系统的阶跃响应曲线。

例如，假设我们有一个一阶传递函数模型，可以通过以下代码进行稳态分析：```num = [1];den = [1, 1];sys = tf(num, den);step(sys)```通过绘制系统的阶跃响应曲线，我们可以观察到系统的稳态特性。

系统辨识与自适应控制matlab仿真概述说明1. 引言1.1 概述在控制系统中，系统辨识与自适应控制是两个重要的研究领域。

系统辨识是指通过实验数据来推断和建立数学模型，以揭示被控对象的动态特性和行为规律。

而自适应控制则是基于辨识模型预测，并根据外部环境变化及时调整控制策略，以实现对系统稳定性、鲁棒性和性能的优化。

本文将围绕系统辨识与自适应控制在Matlab仿真环境中的应用展开讨论。

首先，我们会介绍系统辨识和自适应控制的基本概念以及其在工程领域中的重要性。

然后，我们会详细介绍常用的系统辨识方法和自适应控制算法，并通过具体示例来说明它们的实际应用价值。

最后，我们会重点讲解如何利用Matlab进行仿真实验，并分享一些Matlab编程与仿真技巧。

1.2 文章结构本文共分为五个主要部分：引言、系统辨识、自适应控制、Matlab仿真以及结论与展望。

在引言部分，我们将介绍文章的背景和目的，以及整体结构安排。

接下来的三个部分将重点讨论系统辨识和自适应控制两个主题，并具体阐述各自的概念、方法、应用以及仿真结果分析。

最后一部分则是对全文进行总结回顾，并展望未来研究方向和发展趋势。

1.3 目的本文旨在通过对系统辨识与自适应控制在Matlab仿真环境中的研究与应用进行概述说明，帮助读者深入了解该领域的基本理论和实践技巧。

同时，在介绍相关概念和算法的同时，我们也希望能够启发读者思考并提出对未来研究方向和发展趋势的建议。

通过本文的阅读，读者将能够全面了解系统辨识与自适应控制在工程领域中的重要性，并学会利用Matlab进行仿真实验，从而加深对这一领域的理解与认知。

2. 系统辨识2.1 系统辨识概念系统辨识是指通过观测系统输入与输出之间的关系，以及对系统内部状态的估计，来建立数学模型以反映实际物理系统行为的过程。

在控制工程领域中，系统辨识是一种常用的方法，用于从已知输入与输出数据中推断出未知系统的特性和参数。

在系统辨识过程中，我们通常假设被研究的系统是线性、时不变且具有固定结构的。

Matlab的系统辨识和参数估计方法一、引言Matlab是一种强大的计算机软件，被广泛应用于各个领域的科学研究和工程实践。

在信号处理、控制系统设计等领域，系统的辨识和参数估计是一项重要的任务。

本文将介绍Matlab中常用的系统辨识和参数估计方法，包括参数辨识、频域辨识、时域辨识等方面。

同时，还将探讨这些方法的优势和局限性。

二、参数辨识参数辨识是一种推断系统输入和输出之间关系的方法。

Matlab提供了多种参数辨识工具箱，例如System Identification Toolbox。

其中，最常用的方法包括最小二乘法、极大似然法、递归最小二乘法等。

最小二乘法是一种经典的参数估计方法，通过最小化测量值与预测值之间的差异来估计参数。

Matlab中的lsqcurvefit函数可以用于最小二乘拟合曲线。

例如，通过拟合一组数据点得到一个最优的曲线，可以估计曲线的参数。

极大似然法是一种基于概率统计的参数估计方法，通过最大化观测数据出现的似然函数来估计参数。

Matlab中的mle函数可以用于极大似然估计。

例如，在某个信号的概率密度函数已知的情况下，可以通过观测到的样本来估计概率密度函数的参数。

递归最小二乘法是一种递归更新参数的方法，可以在随时间变化的系统中实时地进行参数估计。

Matlab中的rls函数可以用于递归最小二乘估计。

例如，在自适应滤波中，可以通过递归最小二乘法来实时估计信号的参数。

三、频域辨识频域辨识是一种基于频谱分析的参数估计方法，可以在频率域中确定系统的特性。

Matlab提供了多种频域辨识工具箱，例如System Identification Toolbox和Signal Processing Toolbox。

其中，最常用的方法包括功率谱密度估计、自相关函数法、协方差法等。

功率谱密度估计是一种常用的频域参数估计方法，可以估计信号在不同频率上的能量分布。

Matlab中的pwelch函数可以用于功率谱密度估计。

使用MATLAB进行系统辨识与模型建立的基本原理引言：在现代科学研究和工程应用中，我们经常面对各种实际系统，例如电子电路、机械结构、控制系统等等。

对这些系统进行辨识并建立合适的数学模型，是分析和设计系统的重要一步。

MATLAB是一种广泛应用于科学计算和工程领域的软件，它提供了强大的工具和函数来支持系统辨识与模型建立。

本文将介绍MATLAB中系统辨识与模型建立的基本原理和方法。

一、系统辨识的基本概念系统辨识是指通过观测系统的输入和输出数据，从中提取有用信息，揭示系统的内部机制和行为规律。

一般而言，系统辨识可以分为两大类方法：确定性方法和统计方法。

确定性方法基于已知的系统模型和输入-输出数据，通过参数估计等技术来求解模型参数；统计方法则不需要已知的系统模型，仅通过统计推断来获得系统的结构和参数。

在MATLAB中，我们可以使用不同的工具箱和函数来实现这两类方法，并可以根据具体应用的要求选择适当的方法。

二、确定性方法的应用1. 基于频域分析的辨识方法基于频域分析的辨识方法通过对系统的输入和输出信号进行频谱分析，来提取系统的频域特性和频率响应。

在MATLAB中，我们可以使用FFT函数对信号进行频谱分析，进而得到系统的幅频特性。

然后，可以通过比较实测数据和理论模型的幅频特性，来进行系统参数的估计和模型的建立。

2. 基于时域分析的辨识方法基于时域分析的辨识方法通过对系统的输入和输出信号进行时域分析，来提取系统的时域特性和响应。

在MATLAB中，我们可以使用不同的函数和工具箱进行时域分析，例如对输入信号进行平均、傅立叶变换等操作，来求解系统的冲击响应或阶跃响应。

然后，可以通过拟合实测数据和理论模型的响应曲线，来获得系统的参数。

三、统计方法的应用1. 参数估计方法参数估计方法是统计辨识方法中常用的一种方法，它基于已知的数学模型，通过最小化误差函数，来寻找最优的模型参数。

在MATLAB中，我们可以使用最小二乘法（lsqcurvefit）等函数进行参数估计。

在Matlab中进行模拟系统建模与仿真简介MATLAB（Matrix laboratory）是一种高级计算环境和编程语言，广泛用于工程、科学和数学领域的数据分析、可视化和算法开发。

在MATLAB中，我们可以使用各种工具箱和功能来进行系统建模和仿真。

本文将介绍一些MATLAB中进行模拟系统建模与仿真的方法和技巧，以帮助读者更好地理解和应用这个强大的工具。

一、系统建模1. 确定系统的输入和输出在进行系统建模之前，首先要明确系统的输入和输出。

系统的输入是指进入系统的外部信号或变量，而系统的输出是指系统产生的响应或结果。

了解系统的输入和输出有助于我们理解系统的工作原理并进行模型构建。

2. 建立传递函数模型传递函数模型是系统建模中常用的一种数学模型。

它通过输入和输出之间的关系来描述系统的动态行为。

在MATLAB中，我们可以使用tf函数来建立传递函数模型。

例如，假设有一个二阶系统，可以通过以下代码建立其传递函数模型：```matlabnum = [1];den = [1, 1, 1];sys = tf(num, den);```3. 建立状态空间模型状态空间模型是描述系统动态行为的另一种常用模型。

它通过系统的状态变量和输入之间的关系来表示系统的行为。

在MATLAB中，我们可以使用ss函数来建立状态空间模型。

例如，假设有一个二阶系统，可以通过以下代码建立其状态空间模型：```matlabA = [0, 1; -1, -1];B = [0; 1];C = [1, 0];D = 0;sys = ss(A, B, C, D);```二、系统仿真1. 时域仿真时域仿真是通过对系统输入信号进行时间积分来模拟系统的行为。

在MATLAB中，我们可以使用sim函数来进行时域仿真。

例如，假设有一个输入信号u和一个系统sys，可以通过以下代码进行时域仿真：```matlabt = 0:0.01:10; % 时间范围u = sin(t); % 输入信号[y, t] = sim(sys, t, u); % 仿真结果```2. 频域仿真频域仿真是通过对系统输入信号进行傅里叶变换，并与系统的传递函数进行频域计算来模拟系统的行为。

matlab中传递函数Matlab是一种强大的科学计算软件，被广泛应用于各个领域，包括工程、物理学、统计学等。

在Matlab中，传递函数是一种常见的概念，用于表示系统的输入和输出之间的关系。

本文将详细介绍Matlab中传递函数的概念，并逐步回答以下问题：1. 什么是传递函数？2. 如何定义传递函数？3. 如何在Matlab中表示传递函数？4. 传递函数的常见操作有哪些？5. 如何使用传递函数进行系统分析和控制设计？1. 什么是传递函数？传递函数是用来描述线性时不变系统（LTI）输入和输出之间关系的数学表达式。

传递函数将输入信号转换为输出信号，通常被用于分析和设计控制系统。

传递函数是系统理论中的重要工具，能够通过它来分析系统的稳定性、频率响应和时域特性等。

2. 如何定义传递函数？传递函数可以由系统的微分方程或差分方程导出。

对于连续系统，传递函数的定义如下：Y(s) / X(s) = G(s)其中，X(s) 和Y(s) 分别表示系统的输入和输出拉普拉斯变换域，G(s) 是传递函数。

对于离散系统，传递函数的定义如下：Y(z) / X(z) = H(z)其中，X(z) 和Y(z) 分别表示系统的输入和输出z变换域，H(z) 是传递函数。

3. 如何在Matlab中表示传递函数？在Matlab中，传递函数可以使用tf函数进行表示。

tf函数的一般语法为：sys = tf(num, den)其中，num 是传递函数的分子多项式系数数组，den 是传递函数的分母多项式系数数组。

通过定义这些多项式系数，可以构建传递函数的数学模型。

4. 传递函数的常见操作有哪些？在Matlab中，传递函数可以进行各种常见操作，如加法、减法、乘法、除法等。

下面是一些常用的传递函数操作函数：- plus(sys1, sys2)：实现传递函数的加法操作，sys1和sys2是待相加的传递函数。

- minus(sys1, sys2)：实现传递函数的减法操作，sys1和sys2是待相减的传递函数。

系统辨识及其matlab仿真)系统辨识是指利用已知的输入和输出数据，通过建立数学模型来描述和预测系统行为的过程。

它在工程领域中具有广泛的应用，包括控制系统设计、信号处理、通信系统等领域。

系统辨识可以分为参数辨识和非参数辨识两种方法。

参数辨识是指通过确定系统模型的参数来描述系统行为，常用的方法有最小二乘法、极大似然法等。

非参数辨识则是通过估计系统的输入输出关系函数来描述系统，常用的方法有频域方法、时域方法等。

在系统辨识过程中，噪声是一个不可忽视的因素。

噪声的存在会对辨识结果产生影响，因此需要对噪声进行建模和处理。

常用的噪声模型有高斯白噪声模型、AR模型、MA模型等。

在实际应用中，通常需要根据实际情况选择合适的噪声模型来进行系统辨识。

Matlab是一种常用的数学软件，它提供了丰富的工具箱和函数，可以方便地进行系统辨识的仿真。

在Matlab中，可以使用System Identification Toolbox进行系统辨识的建模和仿真。

该工具箱提供了多种辨识算法，包括线性和非线性的参数辨识方法。

在使用Matlab进行系统辨识仿真时，首先需要准备好输入输出数据。

对于已知系统，可以通过实验或者模拟得到系统的输入输出数据。

对于未知系统，可以通过对系统加入一定的激励信号，然后获取系统的响应数据来进行辨识。

接下来，可以使用Matlab提供的辨识函数进行系统辨识的建模。

对于线性系统，可以使用ARX模型、ARMAX模型、OE模型等进行建模。

对于非线性系统，可以使用非线性ARX模型、非线性ARMAX模型等进行建模。

这些辨识函数可以根据输入输出数据自动估计系统的参数，并生成系统模型。

在得到系统模型后，可以利用仿真工具对系统进行仿真分析。

例如，可以通过对系统模型进行输入信号的仿真，得到系统的输出响应，并与实际数据进行比较，验证辨识结果的准确性。

总之，系统辨识及其Matlab仿真是一种重要的工程方法，可以帮助我们理解和预测系统的行为。

<系统辨识>实验III: 传递函数频域辨识及M序列生成指南
学号：姓名：成绩：日期：
实验要求: 采用频域特性拟合的Levy方法，按要求完成传递函数的辨识。

描述实验验证的数据准备、基本过程和实验结果。

1．自己设定一个稳定系统，采用周期测试信号，测定系统的频率响应。

2．对题1中的系统，采用非周期测试信号确定系统的频率响应，并与题1的结果对比。

3．基于题1或题2 产生的频率响应数据，采用课堂讲授的频域特性拟合方法，辨识传递函数的参数。

将辨识结果与Matlab工具库中的等价的功能函数invfreqs产生的结果做对比。

实验二: 根据最大长度现行反馈寄存器M序列生成机制，编写M序列生成的生成程序。

1．自己设定移位寄存器的级数和初值，产生响应的M序列。

2．绘制题1产生的M序列的自相关函数和功率谱密度图形。
