简易红外遥控开关电路

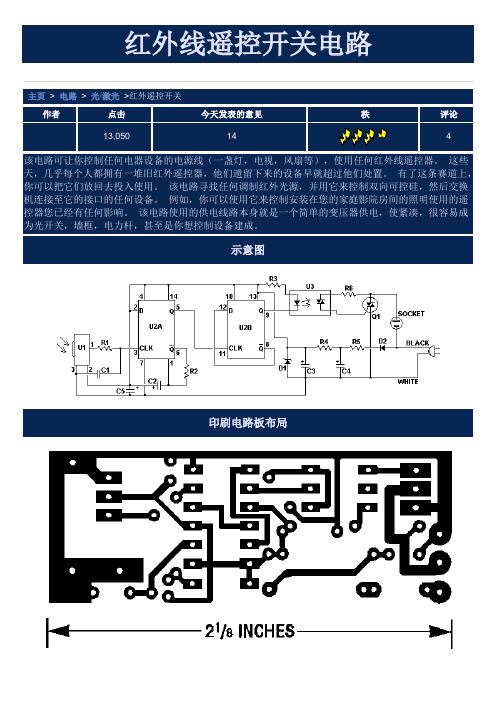

红外线遥控开关电路主页> 电路> 光/激光>红外遥控开关作者点击今天发表的意见秩评论13,050 14 4该电路可让你控制任何电器设备的电源线（一盏灯，电视，风扇等），使用任何红外线遥控器。

这些天，几乎每个人都拥有一堆旧红外遥控器，他们遗留下来的设备早就超过他们处置。

有了这条赛道上，你可以把它们放回去投入使用。

该电路寻找任何调制红外光源，并用它来控制双向可控硅，然后交换机连接至它的接口的任何设备。

例如，你可以使用它来控制安装在您的家庭影院房间的照明使用的遥控器您已经有任何影响。

该电路使用的供电线路本身就是一个简单的变压器供电，使紧凑，很容易成为光开关，墙框，电力杆，甚至是你想控制设备建成。

示意图印刷电路板布局印刷电路板零件布局零件部分总数量。

描述换人R1的一3梅格1/4W电阻R2的一 1.2梅格1/4W电阻R3的一680欧姆1/4W电阻R4的一2K的1/4W电阻R5的一 4.7K 1/4W电阻R6的一150欧姆1/4W电阻C1的一陶瓷电容0.001uF光盘C2的，碳五 2 1uF的钽电解电容器电压50V补体C3 一47uF 50V的钽电解电容器C4的一10uF 50V的钽电容器碳五一150欧姆1/4W电阻D1的一5V的齐纳二极管1N4733D2的一1N4003整流二极管第1季一2N6071A双向晶闸管U1的一GP1U52X红外模块U2乐队一MC74HC74 D型拖鞋U3的一MOC3011光电隔离器马国际船务一局，集成电路插座，电源插座，电源插头和电源线，线笔记1. 在正常情况下，第一季度应该不需要散热器。

2. 该电路设计了电源电压为120V。

3. 印刷电路模式是转载较大然后清晰真实的生活。

这将需要调整大小的图像的底部的规模，如果你打算把它移交给董事会。

4. 该电路的功能是作为/关闭触发器。

照亮你的遥控器一次打开它，然后再次将其关闭。

相关电路三通道频谱分析仪，功率40W荧光灯逆变器，神奇原子膨胀，黑灯，发光二极管驱逐舰，简单彩色器官，双向可控硅调光器，12V直流荧光灯驱动，英福红远程控制，红外遥控干扰器，激光发射器/接收器，光/黑暗的探测器，彩色（声音）器官，触发闪光奴隶，频闪灯，可调频闪灯，发光二极管温度计，电子骰子，红外遥控开关，发光二极管节拍器，红外遥控扩展制电路只要按图正确焊接，无须调试即可成功。

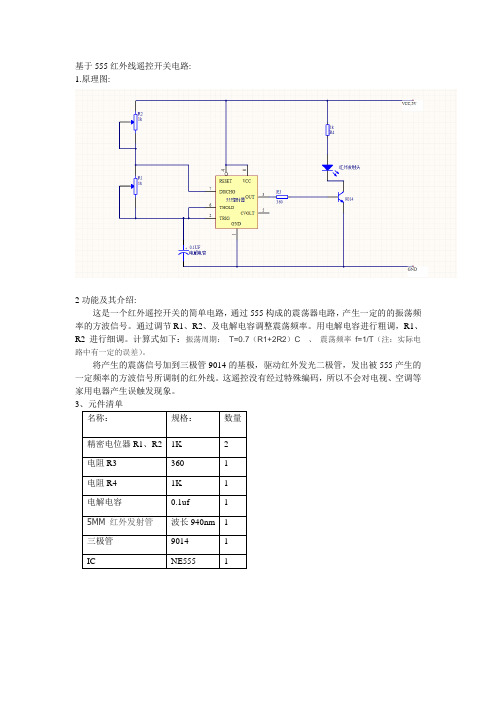

基于555红外线遥控开关电路:
1.原理图:
2功能及其介绍:
这是一个红外遥控开关的简单电路，通过555构成的震荡器电路，产生一定的的振荡频率的方波信号。

通过调节R1、R2、及电解电容调整震荡频率。

用电解电容进行粗调，R1、R2进行细调。

计算式如下：振荡周期：T=0.7（R1+2R2）C 、震荡频率f=1/T（注：实际电路中有一定的误差）。

将产生的震荡信号加到三极管9014的基极，驱动红外发光二极管，发出被555产生的一定频率的方波信号所调制的红外线。

这遥控没有经过特殊编码，所以不会对电视、空调等家用电器产生误触发现象。

3。

红外遥控开关的制作方法红外遥控开关是一种方便实用的电子设备，可以用来控制灯光、电视、空调等家电设备的开关。

今天我们将介绍10条关于红外遥控开关的制作方法，并详细描述每种方法的步骤和材料。

1. 可编程红外遥控开关制作方法这种制作方法需要使用一个可编程芯片，例如AT89S52芯片，以及一些基本电子元件。

这种方法的优点是能够对红外遥控信号进行编程，使得开关变得更加智能化。

步骤：1. 连接AT89S52芯片和基本电子元件，例如电容和电阻。

2. 下载具有红外信号解码功能的程序到芯片中。

3. 制作一个红外发射模块，并将其连接到芯片上。

4. 输入你想要编程的红外遥控信号，并将其保存在芯片中。

5. 通过程序对这些信号进行处理，以制作智能红外遥控开关。

2. 简单红外遥控开关制作方法这种制作方法基于一个比较简单的电路，只需要较少的电子元件，适合初学者制作。

步骤：1. 使用NE555定时器芯片、红外遥控解码器和一些电容和电阻组成电路。

2. 制作电路板，将芯片和电子元件进行焊接，并安装红外发射模块。

3. 制作一个红外遥控器，通过它对电路进行遥控。

3. 光敏红外遥控开关制作方法这种制作方法基于一个光敏电阻，利用它的特性来控制红外遥控开关。

这种方法的优点是简单易用，价格便宜。

步骤：1. 制作出一个光敏电阻，并将其放入一个黑色的管子中。

2. 连接红外接收模块，并用热缩管将其封装起来。

3. 将一些电阻和电容连接到电路板上，用它来控制光敏电阻输入的信号。

4. 制作一个红外遥控器，向电路板发送控制信号。

4. CD4017红外遥控开关制作方法这种制作方法基于一个CD4017集成电路，利用它的内部逻辑来控制红外遥控开关。

这种方法的优点是实现方便，性能稳定。

步骤：1. 连接CD4017集成电路、电容、电阻和LED灯，制作出一个电路板。

2. 连接红外接收模块和CD4017集成电路，以接收红外信号并对其进行处理。

3. 制作一个红外遥控器，并用它来控制CD4017电路板。

一种简易的红外遥控开关原理与设计
红外遥控开关原理及设计
一、红外遥控开关原理
1、红外线的基本原理：红外线是一种由发射源发出的电磁波，波长超
出了可见光的范围，其实就是由一个简单的电子元件把相对较高的电
压调整成电磁波，然后被接收端的接收器接收，从而实现遥控的功能。

2、红外遥控开关原理：红外遥控开关是靠红外线来传输信号，就是发
射端由一个发射器发射红外信号，接收端的接收器能够接收这种信号，然后触发、控制或启动对应的终端电路，从而实现遥控的功能。

二、红外遥控开关设计
1、结构设计：主要由发射模块和接收模块组成，发射模块主要由发射
电路和发射灯组成，接收模块主要由接收灯、接收电路、逻辑电路及
功率电路组成。

2、电路设计：发射模块的电路设计，采用称为双稳晶体管简易发射电路，它基于的的发射原理比较常见和简单，接收模块的电路设计，采
用两种常见的接收原理：第一种是用集成晶体芯片实现的高速度脉冲
解码器，第二种是用普通的射频管实现的简易接收电路。

3、传输距离：发射端能够将红外信号发射出去，接收端便能够收到这
种信号，但信号发送的距离有限，因为红外线的能量随距离的增大而
逐渐减小，因此接收端需要进行距离衰减调整。

总结：红外遥控开关原理是通过发射端发射红外信号，接收端的接收
器能够接收到信号，从而实现遥控的功能；结构设计上，发射模块和
接收模块由发射电路和发射灯，接收灯、接收电路、逻辑电路及功率
电路组成；电路设计主要采用双稳晶体管简易发射电路和用集成晶体
芯片实现的高速度脉冲解码器、用普通的射频管实现的简易接收电路；传输距离受到红外线的能量衰减影响，因此接收端需要进行距离衰减
调整。

自制红外遥控开关电路图想自己制作一个可以遥控开关电灯的电路，最简单的方法就是直接选用市售的PT2262和PT2272这类无线收发模块，其遥控距离可达30~40m，并且可以控制多路负载工作。

PT2262和PT2272收发模块。

上图中左边的为PT2272接收模块，这种模块只要外接三极管驱动继电器即可控制电灯的工作。

右边为无线遥控发射器，内部一般都是采用与PT2272配套的PT2260或PT2262设计。

若提问者想采用元器件自己动手制作遥控电路，可以按照下图所示电路来制作。

简单的红外遥控开关电路。

红外发射电路。

上图中，555时基电路接成一个自激多谐振荡器，其振荡频率由电阻R1、R2及C2决定。

调整R2或C2的标称值即可改变振荡频率。

按下微动开关S，555电路得电工作，驱动红外发射二极管VD向外发射红外遥控信号。

红外接收电路。

上图中，VD为红外接收二极管，用于接收红外发射电路发出的红外遥控信号。

V6及其集电极所接的L、C4组成一个选频放大器，V7、V8组成一个双稳态电路。

当红外接收二极管VD接收到红外遥控信号时，该信号先经V5放大，然后送至V6组成的选频放大器放大，若VD 接收到的红外信号的频率与LC4的并联谐振频率相同时，V6集电极便会输出一个触发信号，使V7、V8构成的双稳态电路翻转，V8集电极输出变为高电平使V9导通，继电器吸合，接通电灯电源。

若再按一下红外遥控发射器，VD又接收到红外遥控信号，使双稳态电路再次翻转，V8集电极变为低电平，V9截止，继电器失电，电灯电源断开。

上图电路中二极管VD1~VD5皆选用1N4148，V5~V9选用9014三极管即可。

红外发射管和红外接收管。

上图中，透明封装的为红外发射二极管，蓝黑色封装的为红外接收二极管。

制作时，红外发射二极管可以选用5mm的管子。

红外接收二极管在使用时，与稳压管一样，应反向接于电路中。

最简单红外线接收电路
最简单的红外线接收电路可以是一个红外线接收头（红外线接收二极管）和一个电阻组成。

接收头的阳极连接到电源正极，接收头的阴极连接到电阻的一端，另一端连接到电源的负极。

这样就构成了一个简单的红外线接收电路。

当红外线照射到接收头上时，接收头会产生电流。

这个电流会通过电阻，并且根据红外线的强弱，电流的大小也会有所不同。

我们可以使用一个电压表或者一个示波器来测量电阻两端的电压变化，从而检测红外线的存在和强度。

需要注意的是，这个简单的红外线接收电路只能检测红外线的存在与否和强度的变化，无法解码红外线传输的具体内容。

如果需要解码红外线信号，还需要使用红外线解码器等其他电路。

目录1. 课程设计要求 (1)2. 系统功能分析与方案确定 (1)方案一：（简易红外遥控电路） (1)方案二：（利用红外遥控开关电路） (2)方案比较 (3)3. 系统主要硬件电路模块设计 (3)3.1蜂鸣器电路模块 (3)3.2液晶屏显示模块 (4)3.3红外遥控模块 (5)3.4单片机CPU最小系统 (5)3.5 单片机硬件端口分配 (6)4. 程序软件设计与分析 (7)4.1系统软件分析及详细技术文件设计 (7)4.2系统软件主程序设计 (8)4.3外部中断程序设计 (9)4.4按键检测和处理模块设计 (12)5. 后续有待完善和提高的工作 (12)6. 结束语 (13)参考文献 (14)附录 (15)1. 课程设计要求设计一个智能小车控制系统，要求具有：1、小车能实现前进、后退、转弯等各种简单的动作；2、用红外遥控实现各种动作；2. 系统功能分析与方案确定根据设计要求的功能，结合单片机课程所学知识，分析如下：系统要求能够实现用红外遥控实现小车前进、后退、转弯等各种简单的动作。

那就需要用到红外遥控模块，根据任务书的要求，利用单片机设计一个遥控开关电路，可以拟定以下的两种方案。

方案一：（简易红外遥控电路）在不需要多路控制的应用场合，可以使用由常规集成电路组成的单通道红外遥控电路。

这种遥控电路不需要使用较贵的专用编译码器，因此成本较低。

红外发射部分考虑到本方案电路是简单的单通道遥控器，可直接产生一个控制功能的震荡频率，再通过红外发光二极管发射出去。

红外接收部分当红外接收头接收到控制频率时，由一个电路对其进行解调并产生相应的控制功能。

方案二：（利用红外遥控开关电路）红外线发射/接收控制电路均采用单片机来实现，输出控制方式可选择，实用性强。

方案结构图：当按下遥控按钮时，单片机产生相应的控制脉冲，由红外发光二极管发射出去。

红外接收部分：当红外接收器接收到控制脉冲后，由控制方式选择开关选择是“互锁”还是单路控制，再由单片机处理后，对相应的受控电器产生控制。

红外遥控开关 如图所示为红外遥控开关，由红外发射器和红外接收器构成。

图S)是红外发射器电路图。

按下AN 后，Ie(NE555)自激多谐振荡器振荡产生35kHz 高频信号，从3脚输出去驱动红外发光管TLN104发射红外信号。

采用两只管串联是为增大红外光强度和发射半径。

调节W 可改变红外光频率，使它落在接收器的选频范围内。

图(b)是红外接收器电路图。

红外接收管TLP104接收到红外发射器的红外信号 时，经ICI 放大、调谐等处理后
从1脚输出加至IC2的输入端，再经放大等处理后从8脚输出去触发SCR 导通或截止。

当接收器每收到一次发射
信号时，IC2的8脚输出状态就翻转一次，即从低电乎翻转为高电平，或由高电平变为低电平。

所以每按动一次AN,SCR 改变一次状态就实现了开、关的功能。

IC
NE655
27 3300。

目录1、引言 (1)2、总体设计方案 (1)2.1 设计思路 (1)2.2 总体设计图 (2)2.3、电源电路 (2)2.4、红外发光二极管 (2)2.5、光敏三极管 (3)3、电路原理 (3)3.1红外发射电路 (3)3.2、红外接收电路 (4)4、总结与体会 (4)参考文献 (6)附录：红外遥控开关仿真图 (6)红外遥控开关设计机电系电气工程及其自动化094 张亚勇 2009190425摘要：红外线开关具有灵敏度高、抗干扰性能好等特点，其遥控距离为8m以上，可用于控制照明灯、电风扇等家用电器。

本例红外遥控开关利用常用的彩色遥控器去控制一种或多种家用电器。

该红外线遥控开关由电源部分、红外接收部分、解码与控制部分、执行电路组成。

由彩色遥控器发出红外信号，一体化接收头接收到遥控编码信号后送到解码与控制集成电路，由解码控制集成电路内部分析处理后输出信号送给执行电路去控制电器的开、关。

关键词：电源红外接收器执行电路1、引言红外遥控是当前使用最为广泛的通信和控制手段之一，由于其结构简单、体积小、功耗低、抗干扰能力强、可靠性高及成本低等优点而广泛应用于家电产品、工业控制和智能仪器系统中。

然而市场上的绝大部分遥控器都是针对各自特定的遥控对象设计的，不能直接应用于通用的智能仪器研发及其更一般的控制场合。

通常情况下，一般家庭所使用的电视机、空调、VCD／DVD等家用电器都使用了红外遥控器，而这些红外遥控器都是针对各自产品所设计的，从而导致了一般家庭中拥有数个遥控器，那么，能否将这些遥控器的功能进行复用，进而减少遥控器的数量，使遥控器的功能更加强大，就显得十分必要了。

2、总体设计方案2.1 设计思路一个完整的红外遥控开关包括红外发射和装臵和红外接收装臵，每一部分的设计思路不同。

对于红外发射装臵，应该包括控制电路、方波振荡器和红外发射装臵。

有开关控制产生的信号经过方波振荡器整形后控制三极管的基极控制三极管的导通与否而控制在其集电极的红外发光二极管的接通与断开，实现红外光脉冲的发射。

用于家用电器的双路红外遥控开关电路CD4011、CD4013、SH0038用于家用电器的双路红外遥控开关电路图该红外遥控开关电路由红外发射电路(遥控发射器)和红外接收控制电路组成。

红外发射电路:红外发射电路由1kHz音频振荡器、3kHz音频振荡器、40kHz载波振荡器和驱动输出电路组成，如图所示红外发射电路红外接收控制电路由红外线接收头IC2、音频译码器、反相器、双稳态触发器(A1、A2)和控制执行电路组成，如图所示。

红外接收控制电路: 调整RP1和RP2的阻值，可分别改变1kHz音频振荡器和3kHz音频振荡器的工作频率，从而改变遥控的灵敏度。

调试时，按下S1，调节RP1使K1动作；再按下S2，调节RP2使K2动作。

元器件选择R1～R16选用1／4W碳膜电阻器或金属膜电阻器。

RP1和RP2均选用小型实心可变电阻器。

C1、C5～C11均选用独石电容器；C2选用高频瓷介电容器；C3和C4均选用耐压值为16V的铝电解电容器。

VD1和VD2均选用1N4001型硅整流二极管。

VL选用SE303A或PH303型红外发光二极管。

V1～V3均选用S9013或3DG9013型硅NPN晶体管；V4和V5选用C8050或S8050、3DG8050型硅NPN晶体管。

IC1选用CD4011型四与非门集成电路；IC2选用SFH506．38或BA5302型一体化红外接收头：IC3和IC4均选用LM567型音频锁相环集成电路；IC5选用CD4013型双D触发器集成电路S1和s2均选用微型动合(常开)按钮。

K1和K2均选用12V直流继电器，其触头电流容量应根据负载的功率而定。

自制红外遥控开关，方便控制各种家电的开关当我们躺好在床上想熄灯睡觉，而控制电灯的开关离我们的床很远时，我们是不是很希望能有个便捷的装置能帮我们实现远距离开关灯？今天创客e工坊就教大家做一个红外遥控开关，让我们能便捷的对家中的家电进行控制。

先来看电路原理图：电路原理图整个电路共用到了5只8050三极管，从左往右看，IR为红外遥控接收头，未接收到红外线信号时，1脚输出高电平，接收到红外线信号时，1脚输出一连串低电平脉冲。

R4和C2，R7和C3组成两个积分电路，Q4，Q5，J组成继电器控制电路。

平时待机或者上电后的初始状态是Q1导通，Q2截止，Q5截止，继电器不工作。

我们先来分析遥控开机的过程。

短按遥控器按钮（大于0.5s），在这较短的时间内，因C3容量远大于C2，故B点电位很快升到高电位（约1V左右），而A点电位上升不到0.6V，因此Q3不能导通，只有Q2导通，因Q2导通，所以C点为高电位，Q5导通，继电器J 动作，其接点J-1、J-2同时吸合，J-2接通用电器电源。

这时即使IR 不再接收到红外线信号，因电源经R11向Q5提供偏置，故Q5保持导通，J仍继续吸合，达到短按遥控实现开机的目的。

下面来分析遥控关机的过程。

长按遥控按钮（3s以上）时，IR输出低电平脉冲使Q1输出高电平脉冲，经D1整流后送至A点、B点进行积分处理，最终使得A电位大于1V，Q3导通，D点为高电平，Q4导通，C点为低电平，致使Q5截止，J释放，J-1、J-2断开，达到长按遥控按钮实现关机的目的。

松开遥控按钮后，IR不再收到红外线信号，C2、C3放电，Q2、Q3截止，电路又进入等待状态，只有再次短按遥控按钮，电路才会重新动作，重复遥控开机的过程。

备齐所需元器件：电路所需元器件按照电路原理图用洞洞板焊接电路：用洞洞板焊接好电路背面拍一张：电路背面再次检查焊接好的电路，无误后即可上电进行测试，为了安全起见先用继电器控制一盏LED的亮灭：控制LED上电后的初始状态是继电器不动作，LED不亮，电路处于待机状态。

红外无线遥控电路汇编大全2红外无线遥控电路汇编大全2遥控电路（综合)遥控发射红外线热释遥遥控接收电路红外接收控制电路亚超声接收器电路简单微型集成调频无线话筒电路图电子管超再生式调频收音机电路图超再生无线电接收电路图FM(调频)无线话筒电路图接收机输入网络等效电路图使用SBL-1-1 DBM做一级音频的直接变频接收机混频器电路图使用TDA-7000芯片的直接变频接收机电路图NE-602直接变频接收机完整电路图单通道分离元件200m无线电遥控器双路无线电交流遥控开关电路图低成本无线发射功率测试笔电路图LX5104红外编码电路图采用单片IC使电路简化的红外遥控接收电路图伺服机构位置遥控电路图高性能红外遥控开关电路图采用并联运放的伺服器前置放大器电路图采用红外接收译码的遥控开关电路图采用声控红外遥控开关电路图红外线热释遥控TX05D应用于红外线控制电子狗电路图红外线控制电话密码锁电路图红外线遥控开关电路图红外线摇控5档电机调速器电路图电脑红外遥控接收器电路图通用红外遥控40HZ载波信号发生电路图红外遥控防盗密码锁电路图红外反射式自动干手器电路图四通道红外遥控器电路图红外监控无线报警器电路图超声波遥控亚超声波电扇调速遥控器电路图车载电源逆变器电路图超声波加湿器电路图超声波遥控电灯开关工作原理及电路图一超声波遥控电灯开关工作原理及电路图实用超声波遥控发射电路图红外遥控音乐插座电路图照明灯超声波遥控器电路图运动物体探测器电路图超声波原理遥控开关电路图遥控接收红外接收控制电路亚超声接收器电路简单微型集成调频无线话筒电路图电子管超再生式调频收音机电路图超再生无线电接收电路图FM(调频)无线话筒电路图接收机输入网络等效电路图使用SBL-1-1 DBM做一级音频的直接变频接收机混频器电路图使用TDA-7000芯片的直接变频接收机电路图NE-602直接变频接收机完整电路图遥控电路（综合)单通道分离元件200m无线电遥控器双路无线电交流遥控开关电路图低成本无线发射功率测试笔电路图LX5104红外编码电路图采用单片IC使电路简化的红外遥控接收电路图伺服机构位置遥控电路图高性能红外遥控开关电路图采用并联运放的伺服器前置放大器电路图采用红外接收译码的遥控开关电路图采用声控红外遥控开关电路图红外线热释遥控TX05D应用于红外线控制电子狗电路图红外线控制电话密码锁电路图红外线遥控开关电路图红外线摇控5档电机调速器电路图电脑红外遥控接收器电路图通用红外遥控40HZ载波信号发生电路图红外遥控防盗密码锁电路图红外反射式自动干手器电路图四通道红外遥控器电路图红外监控无线报警器电路图超声波遥控亚超声波电扇调速遥控器电路图车载电源逆变器电路图超声波加湿器电路图超声波遥控电灯开关工作原理及电路图一超声波遥控电灯开关工作原理及电路图实用超声波遥控发射电路图红外遥控音乐插座电路图照明灯超声波遥控器电路图运动物体探测器电路图超声波原理遥控开关电路图红外线热释遥控分类单片机红外通讯原理电路图灯控器完整电路图单线红外线遥控开关电路图与制作红外线控制电话密码锁电路图红外线遥控开关电路图红外线摇控5档电机调速器电路图电脑红外遥控接收器电路图通用红外遥控40HZ载波信号发生电路图红外遥控防盗密码锁电路图红外反射式自动干手器电路图四通道红外遥控器电路图红外监控无线报警器电路图红外线防盗报警器电路图红外线声光报臀器电路图LM358设计的人体感应灯电路图万能红外线遥控电源插座电路图红外遥控开关电路图红外遥控节能灯电路图工厂和家用的门窗红外监视防盗报警器电路图实时遮断式的红外控制电路图家用的数显红外遥控电风扇电路图低功耗红外遥控电风扇电路图精品红外遥控变色吊灯电路图新颖的红外遥控开关电路图具有调试简便的红外遥控开关电路图可用于家用电器的双路红外遥控开关电路图灵敏度高的红外遥控开关电路图具有操作方便,使用安全的红外遥控开关电路图多路红外遥控开关电路图红外遥控接收装置电路图uln2003的应用电路图lm741的应用电路图二lm741的应用电路图红外探测器的原理电路图一路红外遥控开关电路图遥控红外检测电路图nb9107红外遥控发射电路原理图智能可存储多路红外线遥控接收器电路图μPC1373H的应用电路图红外遥控调光灯电路图LM567内部结构电路图红外控制电路图红外探测语言警示器电路图红外延时照明开关电路图红外探测防触电告警器电路图红外遥控玩具汽车电路图红外遥控调压电路图数显红外遥控电风扇电路图多功能红外遥控器电路图红外遥控防盗报警器电路图红外遥控电风扇电路图红外遥控彩灯控制器电路图红外遥控变色电路图红外控制电子犬电路图红外遥控延时节电开关原理与电路图DTMF红外遥控器电路图红外电路原理图红外线反射式电子门铃电路原理图红外灯控器电路图HN911型热释电红外探头模块内部电路框电路图HN911型热释电红外探头模块外形电路图BA5049红外遥控信号接收集成电路图BA5048红外发射编码集成电路图红外线警戒报警器红外遥控监测电路原理图遥控红外监测电路原理图多功能视力保护器电路图红外防盗报警器电路图双通道红外线遥控开关(LM567、CD4013)由CX20106、NE555组成的红外遥控延时节电开关五通道音响设备红外遥控器(CX20106、NE555、CD4011、CD4017B)DTMF编码多路红外遥控开关电路图由LM567作译码器的DTMF红外遥控器DTMF编译码六通道红外遥控器红外光电式自动水龙头电热办公台板自动开关电路图家用自动干手器电路图TX05D构成的家用自动水龙头TX05D构成的自动计数器电风扇红外遥控电路图(二)电风扇红外遥控电路图(五)电风扇红外遥控调速器电风扇红外遥控调速开关电风扇红外遥控装置多功能红外遥控器(555、MC1558)家用电扇红外遥控器(NE555、CD4017、CD4066)红外遥控风扇调速开关(555、LM324、CD4017)红外自动水龙头控制器(555、LM567、SP110)由ZHF-9901和ZHJ-9902组成的四通道遥控电路由ZHF-9901和ZHJ-9902组成的电路由TC9148组成的编码发射电路由LM567组成的多通道红外遥控电路由LM567译码六通道遥控电路由MCl45030组成的双工通信电路由LS7232组成的触摸调光灯由BTH-801F/801J红外遥控发射、接收模块构成的发射、接收电路婴儿睡眠状态临视器电路婴儿睡眠状态监视器用WT8075红外传感集成电路的自动门控制电路用SR5553的红外传感自动开机控制电路用SR5553的红外传感音乐插座电路用KC778B的红外传感自动门控制电路用KC778B的红外传感专用集成电路的音乐插座电路用HT-7610A的红外传感音乐插座控制电路用BISS0001的红外传感自动喷水控制电路用BISS0001的红外传感夜问自动照明控制电路遮断式红外控制电路远距离红外遥控电路阅报栏自动控制灯电路由模块组成的八路遥控电路由模块ZHF-9905和ZHJ-9906组成的八路遥控电路自动开开关灯装置电路及波形图六路红外遥控开关电路六路红外遥控电源开关脉冲拨号九路红外遥控电路(LR40992、μPC1373)脉冲拨号红外七路遥控功率开关电路脉冲拨号八路红外遥控电路脉冲拨号十路红外遥控电路(UM9151、μPC1373)脉冲拨号七路红外遥控电路门铃报警器配合传呼机和手机的防盗报警器热释电探测十五路报警系统热释电人体感应灯开关热释电控制自动节能灯热释电红外探头报警器电路热释电红外探测无线报警电路热释电红外探测电路热释电红外控制自动灯热释电红外控制电子犬电路热释电红外控制的自动照明灯控制电路热释电红外监测电路热释电红外传感自动门控制及语言报叫电路(HN911D) 热释电红外传感器组成的报警电路热释电红外传感插座伴模拟发声电路(BISS0001)热释电探测与无线电发射电路人体热电自动节能灯电路图人体控制电风扇电路人体控制的电风扇电路人体红外热释报警器可遥控负载保护器两只红外发光二极管的驱动电路解调译码及显示电路双声道音量遥控电位器双探测元热释电红外传感器数字电位器X9511数字显示式光电计数器数字显示式光电计数电路之二商品“推销员”文物防盗报警器电路文物防盗报警器无线电接收与报警电路探测编码与发送电路通用红外遥控开关遥控电扇电路新颖红外遥控开关电原理图五路四功能红外遥控电路五通道音响设备遥控电路物体移动探测器新型高压告警器之一几种硅光电三极管的主要参数几种常用热释电传感器的特性家用电器的红外遥控插座电路接收译码与显示电路光敏三极管主要参数光耦合红外遥控电源插座光电三极管及其输出特性光电三极管的光谱响应曲线光电三极管的光偏置光电二极管的结构光电二极管的伏安特性曲线红外报警开关电路红外发光二极管的主要参数红外发光二极管的指向特性曲线红外发光二极管的直流脉冲电流驱动红外发光二极管的直流恒定电流驱动红外发光二极管的外形图红外发光二极管的输出特性曲线红外发光二极管的伏安特性曲线红外控制电子迎宾装置电路红外线音量遥控电路红外遥控变色吊灯电路红外延时照明开关红外探测语言警示器红外遥控多路开关控制器红外遥控多路继电器控制开关电路红外遥控调压电路红外遥控调光灯电路红外遥控调光灯红外遥控电扇电源插座红外遥控调光开光电路(KA2184A) 红外遥控家用电器电源插座红外遥控密码开关电路红外自动水龙头红外遥控音乐开关电路红外遥控音乐插座电路(一)红外遥控音乐插座电路(三)红外遥控音乐插座电路(二)(PH303A) 红外遥控延时灯开关电路反射式照明延时开关反射式红外控制电路多功能红外计数器多功能吊扇遥控调速电路多功能视力保护器调频无线电接收主机调频无线电接收电路电子看门狗电路电子警犬式报警电路电子警犬电路电子迎宾礼仪小姐电路防盗报警电话系统电路防触电告警器电路带红外热释探头的自动控制器单按键双通道红外遥控电路单只红外发光二极管的驱动电路电介质的热释电效应6路红外遥控器DTMF编码调频无线电发射电路D7630的应用电路CX20106A的应用电路图CX20106A的内电路及引脚功能FD400／JD400的基本应用FDD-5／JDD-5外形及内电路DTMF多路编、译码红外遥控电路DTMF编码与发送电路HD-03C应用电路HF-15/HJ-15高灵敏度、远距离红外遥控发射、接收组件应用电路图HT7610的应用电路HT7610的内电路及引脚功能HT7605的内电路及引脚功能HT7605的可控硅应用电路HT7605的继电器应用电路HT7603内部电路原理图<!HT7603的应用电路HT7603A～HT7603E的引脚功能HN911模块的内部电路结构HN911的应用电路CD4067输入、输出关系CD4066集成电路引脚功能图CD4013和CD4514的引脚排列图BTH-801F/BTH-801J红外遥控发射、接收模块应用电路图BL20106红外线接收前置放大集成应用电路图BA5104/5204红外遥控发射、接收集成应用电路图BA1404内电路原理图8通道红外遥控集成电路BA5104／SM5032C18路红外遥控系统图 2CUl及2CU2硅光电二极管采用音频译码器的红外遥控器采用音频编码的无线报警系统部分常用红外遥控编、译码电路采用DH-03C热释电红外控制延时照明灯电路采用CSl9508热释电红外控制照明灯电路采用BH9402的热释电红外控制照明灯电路采用HT76108热释电红外控制照明灯电路采用P228热释电红外控制照明灯电路采用RDP-18热释电红外控制照明灯电路采用YX7603C热释电红外控制照明灯电路采用TWH9512热释电红外控制照明灯电路<!-八通道红外遥控电路VD5026／27的引脚功能图TWH95系列内电路原理及引脚功能TWH9513内电路及引脚排列TWH9513的应用电路TWH9511与TWH9512的应用电路YN5103-IR／YN5203编码、译码器配对构成的红外遥控应用电路YN5101/5201多路红外遥控编码、解码器典型应用电路图YN5049/5050红外遥控接收器典型应用电路YN5048红外发射IC的典型应用电路ZH9576的内电路与引脚功能μPC1373H及LA7224的内电路及引脚μPC1373H的应用电路TM703/702九功能红外遥控发射、接收集成英武应用电路TC9149的应用电路TC9012F构成的典型红外发射应用电路图TC9148用户码的连接方法TC9148／9149编译码表SS0001的主要参数SS0001的内电路原理图SS0001的典型应用电路KD9562的八种模拟声LC2200的内电路与应用LC2190的原理及应用电路LC9301/9305红外遥控发射、接收集成应用电路图LC2210锁定开关的设置LC2210互锁输出的应用电路LC2210的引脚功能图LC2210的输出连接方式LC2210的典型应用电路LC219／220的内电路与引脚功能LS7232的内电路及引脚排列LS-2构成直射式红外遥控开关电路图LS-18红外感应式遥控开关模块典型应用电路图LM567作选频、调频和解调应用电路LM567的内部结构SNS-200P1热释电红外报警器电路<!-S9803驱动继电器的电路S9803及其组成的控制电路MCl45030的内部结构MCl45026的内部结构MCl45026／27编译码应用实例MCl45027的内部电路结构框图MC145026～MC145030引脚功能图MC145026/145027构成红外发射、接收电路图PT2262-IR的应用电路PT2262-IR的参数表PT2262-IR/PT2272红外遥控发射、接收集成电路PT2262-IR／2272的引脚与功能PT2272的应用电路PFS-4091高敏度红外接收器件内部电路图MT8870的内电路及引脚MK5087的引脚功能表MK5087的内电路及引脚[红外线热释遥控]灯控器完整电路图[红外线热释遥控]单线红外线遥控开关电路图与制作[红外线热释遥控]红外线控制电话密码锁电路图[红外线热释遥控]红外线遥控开关电路图[红外线热释遥控]红外线摇控5档电机调速器电路图[红外线热释遥控]电脑红外遥控接收器电路图[红外线热释遥控]通用红外遥控40HZ载波信号发生电路图[红外线热释遥控]红外遥控防盗密码锁电路图[红外线热释遥控]红外反射式自动干手器电路图超声波遥控一款红外遥控变色吊灯电路图TH9738 十二路无线电遥控电路多用途遥控器电路原理图常用的八通道红外遥控电路图四通道红外遥控开关电路图水塔水位有线监测遥控电路图无线遥控及控制电动机电路图无线比例电机遥控器的制作多功能遥控电路(555、LM909)简易电话遥控装置制作10挡数显电扇无线遥控调速电路设计红外遥控开关电路（二）红外遥控开关电路（一）光控电子开关电路与制作单通道分离元件200m无线电遥控器双路无线电交流遥控开关电路图低成本无线发射功率测试笔电路图LX5104红外编码电路图采用单片IC使电路简化的红外遥控接收电路图无线遥控编码芯片RT1517伺服机构位置遥控电路图高性能红外遥控开关电路图采用并联运放的伺服器前置放大器电路图采用红外接收译码的遥控开关电路图采用声控红外遥控开关电路图高频遥控电路设计电路图电力线载波的遥控报警器电路图无线遥控加、减电阻网络电路图无线比例电机遥控器电路图自制音响遥控电路图心电图遥测电路图卧室电器无线遥控装置电路图用电视遥控器关断用电器电源电路图无线电遥控电源插座电路图直流电动机的随动控制电路图无线电遥控车接收和发送原理电路图彩电遥控器21电路图彩电遥控器20电路图彩电遥控器19电路图彩电遥控器18电路图彩电遥控器17电路图彩电遥控器16电路图超声波遥控电扇变速器的接收电路图超声波遥控电扇变速器的发射电路图简易遥控开关电路图单片机控制彩电遥控器玩具车电路图单片机红外通讯（遥控）电路图家用电扇红外遥控器电路图红外自动水龙头控制器电路图联声AV-2020放大器遥控电路图高士AV9092放大器遥控电路图联声F-60放大器遥控与信号选择电路图高士AV9093放大器遥控电路图遥控式多档控制器电路图有线遥测遥控水塔水位装置电路图匙扣式无线编码遥控器电路图遥控器电器原理图遥控直升机发射电路图遥控直升机驱动电路部分电路图风扇调速器工作原理-电子调速器工作原理电路图无线电遥控风扇调速器电路图新风地温中央空调工作原理电路图中央空调地暖一体机系统电路图二DLAC控制系统原理电路图夏季空调工作原理电路图遥控器部分电路图空调遥控器电路图用单片机做的摇控器电路图单片摇控器(多编码)电路图匙扣式无线编码遥控器电路图二匙扣式无线编码遥控器电路图一采用TDC1808A/1809的无线电遥控延时照明灯电路原理图采用RCM-lA/1B的无线电遥控照明灯电路原理图采用TWH9236/9238的双通道无线电遥控照明灯电路图采用TVVH923619238的多功能无线电遥控电风扇电路图采用7930/932的无线电遥控调光灯电路原理图TX315B2的4通道无线电遥控灯开关电路原理图及其接发示意图无线电遥控变色旋转灯电原理图无线电遥控语音门铃电路原理图无线电遥控门铃电路原理图无线电遥控与手控双语音门铃电路图HT12C集成电路典型应用电路图BA5201遥控解码集成电路图C150二次变频无线对讲机电路图智能压力测控电路图游戏红外遥控原理图直流电度表接线一法接线图电动车遥控器电路图频移键控信号(FSK)发生器电路图电风扇红外接收器(567)电路图TC915OP遥控微处理器集成电路图电视机节电遥控关机电路(CIC2851)电路图水塔水位有线遥测遥控装置电路图电风扇红外发射器(MT8803)电路图超声波遥控照明灯电路图超声波盲人探路器电路图超声波视力保护器电路图超声波遥控开关(C033)电路图电子看门狗电路图文物防盗报警器电路图SNS-200P1R热释电红外报警器电路图防盗报警电话系统电路图防触电告警器电路图（三）防触电告警器电路图（二）防触电告警器电路图（一）人体控制电风扇电路图婴儿睡眠状态临视器电路图VCT3803A一OlA 新型超级电视单片集成电路图电风扇多功能遥控电路图电风扇红外遥控电路图(长城FS22-40)遥控式多档控制器多功能遥控电路图(555、LM909)电视机节电遥控关机电路图(CIC2851)水塔MNl4821JTD (电视机)遥控专用微处理器MNl5245SAY (电视机)遥控微处理器M50436—500SP (电视机)红外线遥控接收微处理器电路M50460—001P／FP (电视机)红外线遥控发射微处理器M50460—012P (电视机)红外线遥控发射控制电路M50462AP (电视机)红外线遥控发射微处理器M50163—150SP (电视机)红外线遥控接收微处理器M50431—101SP (电视机)红外线遥控接收微处理器电路MAX2606FM无线发射机电路M9082 (电视机)红外线遥控发射微处理器SAAl293 (电视机)单片微处理器LM39U (报警器和自控设备)单片温度控制电路M491 (电视机)红外线遥控接收微处理器M494 (电视机)红外线遥控接收微处理器M501245A (电视机)红外线遥控接收微处理器LC219/220A构成玩逐步形具汽车无线电遥控发射、接收应用电路图LC219/220A构成红外线遥控电机调速发射、接收电路图LC219/220A构成超声波6路遥控接收应用电路图LA4287伴音电路LC2200构成收录机音量遥控控制电路图LC219/LC220A构成典型的遥控发射、接收应用电路KL3型微波电子开关电路KIA6933S／6957P构成的四动作射频遥控发射、接收电路图KD-12F构成256路式功能遥控接收、接收应用电路图KD-12E/KD-12F构成4096路单一功能遥控发射/接收应用电路图KA2311 (玩具)无线电遥控接收控制调节电路KA2306A (玩具)无线电遥控接收控制调节电路KA2309 (玩具)无线电遥控接收控制调节电路KA2305A (玩具)无线电遥控接收控制调节电路LA4225A 伴音功放电路JT-3WB型微波防盗报警器电路KA2304 (玩具)无线电迢控接收控制调节电路KA2303 (玩具)天线电遥控接收控制调节电路SX-6人体感应开关框图及电路原理图SX-3组成的自动语音装置T630／T631组成的发射接收电路TA8211AH 伴音电路TA8859枕校电路TMP47C433AN (电视机)微处理器TDA8145枕校电路TCL的一款空调遥控器电路八路无线防盗报警系统按品牌分类多功能电视遥控器电路安吉尔饮水机电路，三星57C2304，带LCD显示爱美家的2合1遥控器电路，NOKIA和PHILIPSTWH9238的自锁\互锁混合型应用TWH9238的互锁应用电路UM3758-108A/AM新型单片编码、解码电路图uPD550C (电视机)4位单片微处理器电路比例电机无线遥控器病房无线呼叫发射与接收显示电路(M303S/M303R)病房无线呼叫系统电路采用TWH9251的微波语言防盗报警器电路采用TWH9250的微波语言防盗报警器电路采用TWH9248微波探测照明灯电路采用TWH9236/9238双通道无线电遥控照明灯电路采用TWH9236/9238多功能无线电遥控电风扇电路采用TX928微波探测照明灯电路采用TDCl808A/1809无线电遥控照明灯电路采用RD9481微波探测控制电路采用RD627微波探测照明灯电路采用RD627微波探测控制电路采用RD627的微波语言防盗报警器电路采用RCM-1A/1B无线电遥控照明灯电路采用ＤＴＭＦ编解码的无线抢答器电路采用专用编／解码集成电路的多路遥控开关电路彩电遥控器1彩电遥控器28彩电遥控器29彩电遥控器31彩电遥控器30彩电遥控器33彩电遥控器32彩电遥控器35彩电遥控器34彩电遥控器40超声波传感器遥控电路应用举例超再生式无线电接收器电路超小型400米无线遥控器超温监测无线电报警电路45合1多功能空调遥控器电路315M遥控电路设计315M遥控电路100合1多功能空调遥控器电路，兼容众合K-100A，NT66P13100合1多功能VCD遥控器电路，兼容众合RM-220，NT66P13100合1彩电多功能遥控器电路，兼容众合RM-33C，NT66P13 12合1 DVD遥控器电路1 5通道红外遥控电路25合1彩电遥控器电路25合1LC7461彩电遥控器电路，NT6613170合1多功能遥控器电路，兼容SONY RM-V3<15路无线防盗报警系统电路15合1多编码单片摇控器电路ACMl330E／1550D在无线电发射与接收中的应用BA8105 (电风扇)红外线遥控接收控制电路BA8207K (电风扇)红外线迢控接收控制电路BA5104／BA8207K红外遥控多功能电风扇伴蟋蟀声控制电路AN5265伴音电路CSJ-T300A/CSJ-R02A与单片机组成的电路HITACHI日立红外遥控器电路ED5026/5027构成红外遥控编码、译码电路图DTMF编码十六通道遥控电路(BA1404/TDA7021T)DVD遥控器电路，格式为SAA3010DTMF七通道遥控器(MK5087/TDA7010)<!--[if !supportLists]-->· <!--[endif]-->DTMF无线寻呼系统电话无线振铃电路(RCMlA/RCMlB构成收发模块)电话振铃提醒器电动单梁吊车无线电遥控器(TX315B1)电动模型飞机遥控装置电风扇遥控调速电路(TX315B1)电动单梁吊车遥控器。

简易红外遥控电灯开关电路的工作原理及改进
 在日常生活中，“随手关灯”说起来容易做起来难。

往往由于电灯开关离得较远，即使在暂时不需要照明的时候，人们也懒得去熄灯，任其亮着，直到临睡前或外出才关掉电灯。

这种情况十分普通，造成电能的大量浪费。

 如果能够遥控开灯和关灯，就会使人们很容易养成随手关灯的好习惯。

但是，考虑到遥控装置的成本，很难普及和推广。

在此，本人经过反复试验，提出了一种简易红外遥控电灯开关的电路方案（图1）：遥控发射器可使用家中任何一种红外发射器代用，不需专门制作；遥控接收电器选用普通二极管和三极管等元器件，成本低，易制作，每套只需9元左右。

 电路原理简易型电灯遥控开关电路原理图如图2所示。

整个电路可以分成三部分。

 1．图3中，IR为红外线遥控接收头，未接收到红外线信号时，1脚输出高电平，接收到红外线信号时，1脚输出一连串低电平脉冲。

 2．图4中，R4、C2与R7、C3组成两个积分电路，VT4、VT5、K组成继电器控制电路。

本文介绍的电路可控制6路家用电器的电源，电路如图1所示。

电路工作原理图（a）为遥控器电路。

该电路由LC219及少数外围元件构成。

当按下SBI--SBS的任何一个键时，集成块的（13）脚输出一串脉冲信号，该脉冲信号经过集成电路内部载波调制，载波频率由（11）脚所接的RC元件决定，取图中数值时，频率约为39kHz。

LCZ19静态耗电极省，仅5UA左右，故不需用电源开关。

图（b）为接收电路原理图。

光电接收管将接收到的红外线信号转化为电脉冲，经CX20106A进行处理后输出能为LC220A所接收的信号，经过LC220A内部进行输人缓冲、解码等一系列处理后，分6路由（6）、（8）、（9）、（10）、（11）、（12)脚输出，每路与遥控器上的按键相对应。

LC220A有3种输出方式：当（13）脚接VDD时，6路互锁输出：当（l3）脚接1/ZVoD时，6路自锁输出；当（13）脚悬空或接地时，6路全零输出。

本电路采用了第2种方式，选通的通道输出高电平，与它相接的三极管饱和导通，继电器吸合，该路负载接通电源工作。

同时，相应的发光二极管发光，提示工作状态。

元器件选择IC1和IC2选用配套遥控专用集成电路LCZ19和LC220A,Ic3选用CX2010A或KA2184，红外线收发对管用SE303和PH302，继电器选用控制电压为9V、触点电流大于3A的。

图1一款红外线遥控电源开关电路如果您有PCB打样、中小批量板生产等需求的话，可以访问捷多邦官网在线计价，也可以关注捷多邦PCB公众号在微信中直接咨询或下单。

捷多邦总部位于深圳，在杭州设外贸事业部，在惠州、坪山、沙井设三大线路板厂区。

品质先行：捷多邦专业做板，坚持240分钟沉铜电镀，拒绝导电胶。

极速交期：捷多邦在业内率先采用航空专线，当日下单最快次日即达。

欢迎体验！原文链接：https:///circuit/912.html。

焊接时，把这个文档打印带到实验室，或者单打印电路图也可。

实验简易红外遥控电路的制作一、实验内容与要求a)对指定的电路使用Proteus工具进行仿真；指定的电路为：①红外发射器，如图1所示；②红外接收器，如图2所示。

b)使用Protel工具设计图1和图2的印刷电路板图。

c)For personal use only in study and research; not for commercial used)e)按照图1安装一个手持式红外发射器、按照图2安装一个红外接收器；完成的作品应具有如下功能：按动发射器上的一个按扭，能遥控接收器上的一个小型继电器，通过该继电器的触点，可以控制一般小功率的用电设备如电灯等。

f)完成实验报告。

二、实验电路及原理1、发射器电路如图1所示, 集成电路NE555(或7555)等元件组成自激多谐振荡器，振荡频率约为38KHZ~40KHZ，该频率与C1、R1、RV1均有关系，可调节它们使振荡频率达到要求；当按钮AN按下时，脉冲电流流过红外发射二极管IR-LED，使之发出38KHZ左右的红外脉冲光。

图1 红外发射电路2、接收器电路如图2所示，主要由一体化红外接收头、D触发器和小型继电器等组成。

CD4013是CMOS集成电路D触发器，内含两个独立的D触发器，外形为双列直插14脚封装，第14脚为电源正极，第7脚为电源负极，工作电压3~18伏，S、R端对Q端的影响如下表1所示。

图2 红外接收器图 3 红外接收头表1 D触发器真值表R S Q1 1 禁止0 1 11 0 00 0 工作常态时，接收头Uo端输出为高电平，Q1饱和其集电极电位为零，因此U1:A的S=0，R=1，由表1可知，U1:A应有Q=0；当接收头收到红外光时，Uo端输出负脉冲，在负脉冲的低平期间，Q1截止，使U1:A的S=1，R=0，故U1:A的Q=1，随后，Uo端负脉冲消失，U1:A回到常态（Q=0）；因此发射器每按动一次按钮，U1:A的Q端能输出一个正脉冲。

自制红外遥控开关控制灯的亮灭
假期闲来没事，对双稳态电路进行研究，并加以利用，制成红外遥控开关，躺在床上就可以实现把点灯关掉，这一点在冬天实为有用。

当然，遥控开关在某宝上多的是，但对于电子爱好者来说，自己研究做出来的东西，还是很有成就感的。

现在将研究成果表述如下，给电子爱护者以启发。

首先双稳电路如下图所示，原理就不讲了，可以百度：
把此双稳态电路进行拓展，
输出：接可以接一发光二极管，以指示开关状态，再接三极管，以驱动继电器等，以实现开关控制；
输入：可以改为光控制、声控制等，本人用红外光控制，使用家里的任何红外遥控器，都可以实现。

由于此双稳电路的输入触发电位必须够低够高，否则很难使双稳电路翻转，故本人使用393电压比较器来触发；另外，红外接收头不能用一般二极管红外接收头，此接收头接收距离最远为20-30cm，且必须方向对准，否则不能触发，本人使用的1838红外接收头，触发距离可以达到20m左右，且无方向性，灵敏度高。

正个电路图如下：
本电路使用到了阻容降压、稳压二极管稳压、双稳态电路、电压比较器的使用、万能红外接收头、三极管驱动电路等知识。

按此参数安装好，调试可调电阻使灵敏度最佳即可使用。

此电路有220v高压，注意安全！
本人做的实物图：
本人只是用它驱动了LED灯。

此红外遥控没有使用编码，故任何红外遥控器都能触发。

红外遥控开关电路图本例介绍的红外遥控开关，可使用电视机、影碟机、录像机等家电的遥控器控制其开与关，而不需专用配套的遥控器。

该遥控开关可用于控制照明灯和排风扇等电器。

电路工作原理该红外遥控开关电路由电源电路、遥控接收电路、计数器电路和控制执行电路组成，如图所示。

电源电路由电源开关S、降压电容器Cl、电阻器Rl、稳压二极管VS、整流二极管VD和滤波电容器C2组成。

遥控接收电路由红外接收头专用组件ICl和电阻器R2、电容器C3组成。

计数器电路由串行计数器集成电路IC2和电阻器R3、电容器C4组成。

控制执行电路由电阻器R4、R5、晶体管V和晶网管VT组成。

电视机等家电使用的红外遥控器，每秒约发送10组遥控编码脉冲，每组遥控编码脉冲之间有一定间隔。

红外接收头ICl接收到遥控器发射的红外遥控信号并对其进行解调后输出，经R2、C3积分(滤除每组脉冲中的编码信息)后从IC2的1脚加大，作为lC2的计数脉冲(每秒约10个脉冲)。

1C2在收到8个脉冲(约0·8s)后，其6脚变为低电平或高电平，使V和VT导通或截止，负载(用电设备)的工作电源被接通或断开。

元器件选择Rl-R5选用「/4W碳膜电阻器或金属膜咆阻器。

C1选用耐压值为400V以上的涤纶电容器或CBB电容器;C2-C4均选用耐压值为16V的铝电解电容器。

VD选用1N4007型硅整流二极管。

VS选用1/2W、6·2V硅稳压二极管。

V选用59015或58550、C8550型硅PNP晶体管。

VT选用3A、400V双问晶闸管。

ICl选用电视机用微型一体化封装红外接收头(使用时加罩或加半透明滤色片)，IC2选用CD4024型7位二进制串行计数器集成电路。

电路调试电路安装完毕后，接上电压和负载，改变R5的阻值，使VT的Tl极与T2极之间的交流电压值为3V以下。
