触摸开关电路

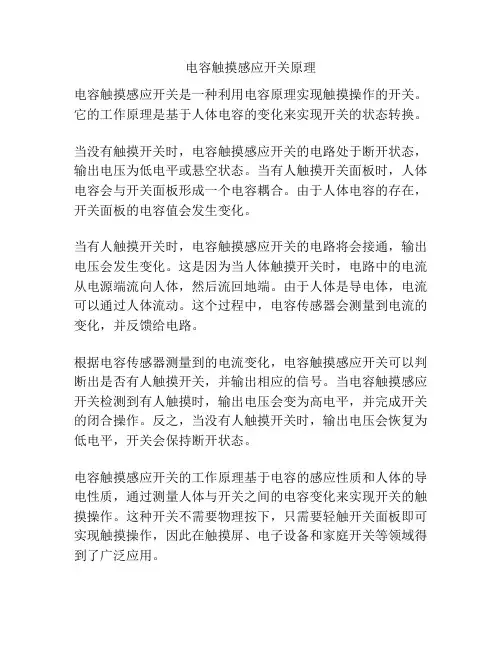

电容触摸感应开关原理
电容触摸感应开关是一种利用电容原理实现触摸操作的开关。

它的工作原理是基于人体电容的变化来实现开关的状态转换。

当没有触摸开关时，电容触摸感应开关的电路处于断开状态，输出电压为低电平或悬空状态。

当有人触摸开关面板时，人体电容会与开关面板形成一个电容耦合。

由于人体电容的存在，开关面板的电容值会发生变化。

当有人触摸开关时，电容触摸感应开关的电路将会接通，输出电压会发生变化。

这是因为当人体触摸开关时，电路中的电流从电源端流向人体，然后流回地端。

由于人体是导电体，电流可以通过人体流动。

这个过程中，电容传感器会测量到电流的变化，并反馈给电路。

根据电容传感器测量到的电流变化，电容触摸感应开关可以判断出是否有人触摸开关，并输出相应的信号。

当电容触摸感应开关检测到有人触摸时，输出电压会变为高电平，并完成开关的闭合操作。

反之，当没有人触摸开关时，输出电压会恢复为低电平，开关会保持断开状态。

电容触摸感应开关的工作原理基于电容的感应性质和人体的导电性质，通过测量人体与开关之间的电容变化来实现开关的触摸操作。

这种开关不需要物理按下，只需要轻触开关面板即可实现触摸操作，因此在触摸屏、电子设备和家庭开关等领域得到了广泛应用。

特性描述：2.5V~5V宽电压范围，3ua~5ua超低工作电流SOT23-6封装是业内最小的，易于设计外围只需要一个CS电容器，设计简单传感距离大于5cm，可以通过改变CS电容参数来调整传感距离多种输出模式可选Qt100可部分替换，成本低廉抗干扰能力强，无误触发ttp223触摸开关电路图（1）2.5V~5V宽电压范围，3ua~5ua超低电流。

SOT23-6封装是业界最小且易于设计的。

外围只需要一个CS电容器，设计简单。

传感距离大于5cm，可以通过改变CS电容器的参数来调整传感距离。

多种输出模式可选。

Qt100可部分更换，成本低。

抗干扰能力强，不会误触发。

ttp223触摸开关电路图（2）Ttp223是一种常用于触摸台灯的微功耗CMOS触摸IC。

其最大工作电压为5.5V，静态功耗仅为几微安。

在上述电路中，只要触摸触摸电极，IC的输出就会输出一个高电平的控制信号。

如果你再碰它，输出就会变低。

触摸台灯利用IC输出的控制信号，通过三极管控制LED灯珠，实现触摸开关控制。

包含原理图和PCB工程文件接口设计说明：电源连接到5V电源；如果是数字信号，最好连接J1接口的5针和6针，即带有网络标签d0和D1的接口。

如果是模拟信号，则只能连接到J1接口的5号脚和6号脚，即标记为d0和D1的接口；如果是IIC接口信号，则只能连接J1接口的1号和2号管脚，即使用Ad5/SCL和Ad4/SDA作为网络标签的接口；如果模块板上有两个以上的数字接口，即J1接口的5、6引脚不够，请继续使用J1接口的1、2引脚。

P11跳线接口说明：1Tog 0，alhb 0，直接模式，Q高激活2Tog 0，alhb 1，直接模式，Q低激活三。

Tog 1，alhb 0，闩锁输出，通电状态=04Tog 1，Alhb 1，闩锁输出，通电状态=10.jpgAltium Designer绘制的ttp223金属触摸开关原理图和PCB图如下：（项目文件可从51hei附件下载）0.png 0.png触摸传感器是一种基于电容传感原理的触摸开关模块。

触摸开关控制电路一、设计任务与要求1、通过触摸开关控制电路的设计，使学生掌握单稳态电路的工作原理、设计方法和单稳态电路的构成和特点。

2、通过电路板的焊接训练学生的动手能力，培养独立解决问题的能力，为今后电路设计和电类后续课程的学习奠定基础。

二、方案设计与论证该实验要求设计一个触摸开关控制电路，当用户触摸感应器时，控制继电器动作，延时一段时间后，继电器断开，由此控制负载的上电或断电。

可以调节继电器闭合或断开的时间。

实验原理是触摸开关J2经电容C1输入一个人体感应杂波信号到555定时器的2端，555定时器组成单稳态电路，被触发后，3端输出高电平，通过三极管8050驱动继电器动作，从而驱动更大的负载。

继电器动作的时间取决于电阻R2和电容C3，即327.0C R T 。

通过计算发现由于R2太大，导致继电器从导通状态到断开状态时间过长，因此将R2改为10K 大小。

发光二极管用来指示继电器的状态。

555定时器是一种模拟电路和数字电路相结合的中规模集成电路。

555定时器内部结构的原理图简化如图1所示。

它由两个电压比较器、放电三极管、一个由与非门构成的基本RS 触发器，以及三个5000欧姆的电阻构成的分压器组成。

基于555定时器的特性和该实验的要求目的设计出该方案。

由于我水平有限，该方案中的错误和不妥之处，请老师指正。

图1 555定时器内部原理图三、单元电路设计与参数计算继电器动作时间由R2和电容C3决定，当需要开灯时，用手触碰一下金属片J1，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器k吸合，发光二级管点亮。

同时，555第7脚内部截止，电源便通过R2给C3充电，这就是定时的开始。

当电容C3上电压上升至电源电压的2/3时，555第7脚道通使C3放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。

由此设计出单元电路。

根据所给器件参数计算继电器动作时间（就是发光二级管点亮时间）大约为三分钟左右。

触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。

当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。

触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。

VD1～VD4、VS 组成开关的主回路，IC组成开关控制回路。

平时，VS处于关断状态，灯不亮。

VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。

此时LED发光，指示开关位置，便于夜间寻找开关。

IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。

当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。

这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。

二、按钮触摸开关按动按钮开灯后，电路能自动延时关灯，电路如图二所示。

D1为开关所在的安装位置做指示，D2～D5组成桥式整流，将50Hz的的交流电整流为100Hz的脉动直流电压，按下K1，电流经过R3限流后通过D6为C1充电，同时V1的控制极得到触发电压，V1导通，灯泡点亮。

松手后K1自动复位断开，C1开始放电，为V1的控制极继续提供触发电压，V1继续导通，灯泡继续亮，当C1两端电压低于0.7V时，V1控制极失去有效的触发电压，此时V1阳极的脉动电流到0点时，与阴极电压相等而关断，灯泡熄灭，这就是单向可控硅的“过0关断”。

调整R2的阻值，使C1有效放电时间达到40～60秒钟最好。

图三电路多了一只用三极管组成的反相器，利用C1充电时间做灯泡点亮的延时时间。

触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。

当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。

触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。

VD1～VD4、VS 组成开关的主回路，IC组成开关控制回路。

平时，VS处于关断状态，灯不亮。

VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。

此时LED发光，指示开关位置，便于夜间寻找开关。

IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。

当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。

这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。

二、按钮触摸开关按动按钮开灯后，电路能自动延时关灯，电路如图二所示。

D1为开关所在的安装位置做指示，D2～D5组成桥式整流，将50Hz的的交流电整流为100Hz的脉动直流电压，按下K1，电流经过R3限流后通过D6为C1充电，同时V1的控制极得到触发电压，V1导通，灯泡点亮。

松手后K1自动复位断开，C1开始放电，为V1的控制极继续提供触发电压，V1继续导通，灯泡继续亮，当C1两端电压低于0.7V时，V1控制极失去有效的触发电压，此时V1阳极的脉动电流到0点时，与阴极电压相等而关断，灯泡熄灭，这就是单向可控硅的“过0关断”。

调整R2的阻值，使C1有效放电时间达到40～60秒钟最好。

图三电路多了一只用三极管组成的反相器，利用C1充电时间做灯泡点亮的延时时间。

特性描述：2.5V〜5V宽电压范围，3ua〜5ua超低工作电流SOT23-6封装是业内最小的，易于设计外围仅需要一个CS电容器，因此设计简单感应距离大于5cm，可以通过更改CS电容参数来调整感应距离多种输出模式是可选的Qt100可以部分替换且成本低强大的抗干扰能力，无误触发ttp223触摸开关的电路图（1）2.5V〜5V宽电压范围，3ua〜5ua超低电流。

SOT23-6封装是业界最小的，易于设计。

外围仅需要一个CS电容器，因此设计简单。

感应距离大于5cm，可以通过更改CS电容的参数来调整感应距离。

多种输出模式是可选的。

Qt100可以部分替换，成本低。

具有很强的抗干扰能力，不会被错误触发。

ttp223触摸开关的电路图（2）Ttp223是一种通常用于触摸台灯的微功耗CMOS触摸IC。

它的最大工作电压为5.5V，静态功耗仅为几微安。

在上面的电路中，只要您触摸触摸电极，IC的输出就会输出高电平控制信号。

如果再次触摸它，输出将变为低电平。

触摸台灯是利用IC输出的控制信号通过三极管来控制LED灯珠，从而实现触摸开关控制。

包含原理图和PCB工程文件界面设计说明：电源连接5V电源；如果是数字信号，则最好连接J1接口的5和6引脚，即网络标签为d0和D1的接口。

如果是模拟信号，则只能连接到J1接口的引脚5和6，即标记为d0和D1的接口；如果是IIC接口信号，则只能连接J1接口的1和2引脚，即以Ad5 / SCL和Ad4 / SDA 作为网络标签的接口；如果模块板上的数字接口多于两个，即J1接口的5和6引脚不够用，请继续使用J1接口的1和2引脚。

P11跳线接口说明：1. Tog 0，alhb 0，直接模式，Q高电平有效2. Tog 0，alhb 1，直接模式，Q低电平有效3. Tog 1，alhb 0，锁存输出，通电状态= 04. Tog 1，Alhb 1，锁存输出，通电状态= 10.jpgAltium Designer绘制的ttp223金属触摸开关的原理图和PCB图如下：（51hei附件可以下载工程文件）0.png 0.png触摸传感器是基于电容感应原理的触摸开关模块。

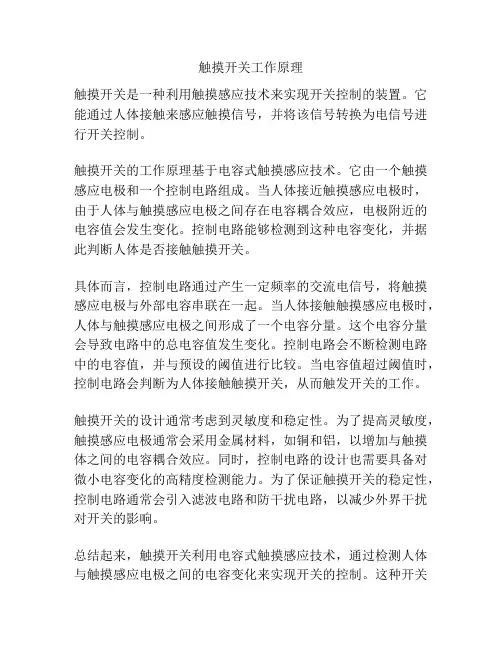

触摸开关工作原理
触摸开关是一种利用触摸感应技术来实现开关控制的装置。

它能通过人体接触来感应触摸信号，并将该信号转换为电信号进行开关控制。

触摸开关的工作原理基于电容式触摸感应技术。

它由一个触摸感应电极和一个控制电路组成。

当人体接近触摸感应电极时，由于人体与触摸感应电极之间存在电容耦合效应，电极附近的电容值会发生变化。

控制电路能够检测到这种电容变化，并据此判断人体是否接触触摸开关。

具体而言，控制电路通过产生一定频率的交流电信号，将触摸感应电极与外部电容串联在一起。

当人体接触触摸感应电极时，人体与触摸感应电极之间形成了一个电容分量。

这个电容分量会导致电路中的总电容值发生变化。

控制电路会不断检测电路中的电容值，并与预设的阈值进行比较。

当电容值超过阈值时，控制电路会判断为人体接触触摸开关，从而触发开关的工作。

触摸开关的设计通常考虑到灵敏度和稳定性。

为了提高灵敏度，触摸感应电极通常会采用金属材料，如铜和铝，以增加与触摸体之间的电容耦合效应。

同时，控制电路的设计也需要具备对微小电容变化的高精度检测能力。

为了保证触摸开关的稳定性，控制电路通常会引入滤波电路和防干扰电路，以减少外界干扰对开关的影响。

总结起来，触摸开关利用电容式触摸感应技术，通过检测人体与触摸感应电极之间的电容变化来实现开关的控制。

这种开关
具备灵敏度高、易操作等特点，广泛应用于家居电器、公共设施和电子产品等领域。

触摸延时开关的工作原理及电路图一、工作原理触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。

当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。

触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。

VD1～VD4、VS组成开关的主回路，IC组成开关控制回路。

平时，VS处于关断状态，灯不亮。

VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。

此时LED 发光，指示开关位置，便于夜间寻找开关。

IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。

当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。

这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。

二、按钮触摸开关按动按钮开灯后，电路能自动延时关灯，电路如图二所示。

D1为开关所在的安装位置做指示，D2～D5组成桥式整流，将50Hz的的交流电整流为100Hz的脉动直流电压，按下K1，电流经过R3限流后通过D6为C1充电，同时V1的控制极得到触发电压，V1导通，灯泡点亮。

松手后K1自动复位断开，C1开始放电，为V1的控制极继续提供触发电压，V1继续导通，灯泡继续亮，当C1两端电压低于0.7V时， V1控制极失去有效的触发电压，此时V1阳极的脉动电流到0点时，与阴极电压相等而关断，灯泡熄灭，这就是单向可控硅的“过0关断”。

调整R2的阻值，使C1有效放电时间达到40～60秒钟最好。

图三电路多了一只用三极管组成的反相器，利用C1充电时间做灯泡点亮的延时时间。

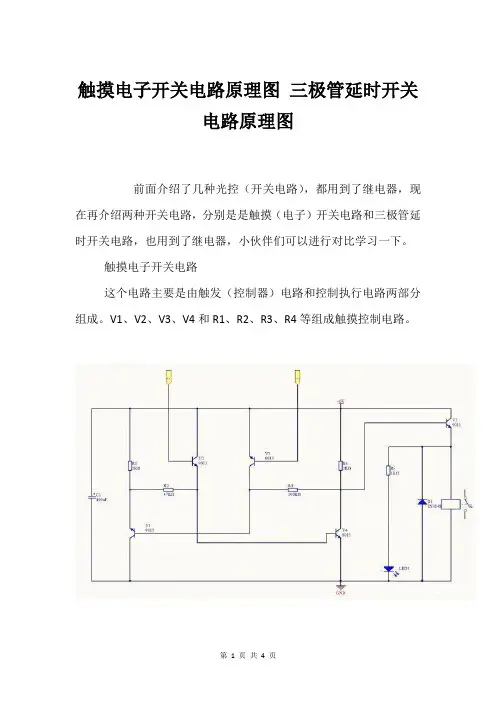

触摸电子开关电路原理图三极管延时开关电路原理图前面介绍了几种光控（开关电路），都用到了继电器，现在再介绍两种开关电路，分别是是触摸（电子）开关电路和三极管延时开关电路，也用到了继电器，小伙伴们可以进行对比学习一下。

触摸电子开关电路这个电路主要是由触发（控制器）电路和控制执行电路两部分组成。

V1、V2、V3、V4和R1、R2、R3、R4等组成触摸控制电路。

触摸电子开关电路原理简介当用手触及电极“1”时，人体的感应（信号）经过V3放大后，使V1导通，V1集电极为低电平，V4的基极也为低电平，故V4截止，其集电极为高电平，V5的基极也为高电平，故V5导通，继电器K吸合，常开触点闭合，同时并接在继电器K线圈两端上的（LED）1也被点亮，指示开关处于吸合状态。

当用手触及电极“2”时，人体的感应信号经过V2放大，使V4导通，V4集电极为低电平，故V5的基极也为低电平，V5将处于截止状态，继电器K线圈将失电，常开触点将处于断开状态，LED1也将熄灭，指示开关处于断开状态。

实验提示触摸开关的动作主要是依靠人体的感应电，而环境的湿度对人体的感应电量存在一定的影响。

如果环境湿度过高，则人体感应的电量会有所下降，电路可能会不发生动作，或者动作不灵敏、不可靠。

此时可以通过增加放大电路的放大倍数来解决。

触极开关“1”和“2”，可用剥去塑料绝缘皮的导线作用。

三极管延时开关电路这里介绍一个用三只三极管组成的延时开关电路，其延时时间可在几秒钟至100多分钟，可以作为家用电器的延时装置，电路结构简单、可靠，可以满足一般家庭使用。

三极管延时开关电路原理介绍三极管V1、V2组成复合电路，与（电容）C1、R1、RP1等共同组成延时电路。

（电源）未接通时，电容C1未充电；当电源未接通后，由于电容C1两端电压不能突变，近似于短路，故V1基极为高电平，V1、V2导通，集电极为低电平，该低电平经R3后，送到V3的基极，由于V3是PNP型三极管，所以V3导通，继电器K吸合，电源正极经过继电器K已经闭合的常开触点，点亮LED1，表明开关现在处于接通状态。

触摸开关原理触摸开关是一种通过触摸操作来控制电路开关状态的装置。

它可以用于各种电子设备和家居电器中，如智能手机、平板电脑、电灯等。

触摸开关的原理是基于电容感应技术，通过人体的电容来感应触摸操作，并将其转化为电信号，从而实现开关的控制。

触摸开关的工作原理可以分为以下几个步骤：1. 电容感应：触摸开关的表面通常覆盖有一个导电层，当人体触摸到开关表面时，人体和导电层之间形成一个电容。

人体具有一定的电容值，而导电层则作为电容的一部分。

当人体接近导电层时，导电层的电容值会发生变化。

2. 电容变化检测：触摸开关内部的电路会不断检测导电层的电容值变化。

通常使用一个电容传感器来检测电容值的变化。

电容传感器可以是电容触摸芯片或者电容触摸板。

3. 信号处理：当电容传感器检测到电容值的变化时，会将这个变化转化为电信号。

这个电信号会被传输到触摸开关的控制电路中进行处理。

4. 控制开关：触摸开关的控制电路会根据接收到的电信号来判断用户的操作意图。

如果用户的操作意图是打开开关，控制电路会将电信号转化为控制信号，从而控制开关闭合。

反之，如果用户的操作意图是关闭开关，控制电路会将电信号转化为控制信号，从而控制开关断开。

触摸开关的原理基于电容感应技术，其优点包括以下几个方面：1. 灵敏度高：触摸开关可以通过感应人体的电容变化来实现开关的控制，因此对于用户的触摸操作非常敏感。

只需轻触开关表面，即可实现开关的控制，无需用力按压。

2. 反应速度快：触摸开关的控制电路可以实时检测电容值的变化，并迅速作出响应。

因此，触摸开关的反应速度非常快，用户可以立即感受到开关状态的变化。

3. 节能环保：触摸开关无需机械按压，只需通过触摸操作即可实现开关的控制。

相比传统的机械开关，触摸开关无需耗费额外的能量，因此具有较低的能耗。

同时，触摸开关无机械零件，使用寿命长，不易损坏，更加环保。

4. 外观美观：触摸开关通常采用平面设计，表面光滑，没有凸起的按钮。

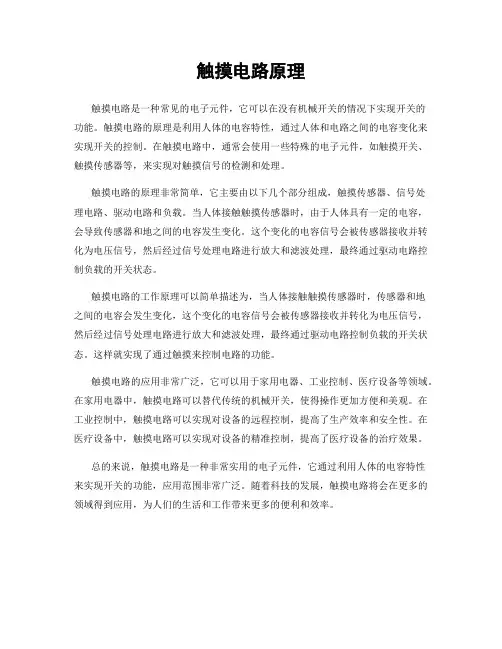

触摸电路原理
触摸电路是一种常见的电子元件，它可以在没有机械开关的情况下实现开关的
功能。

触摸电路的原理是利用人体的电容特性，通过人体和电路之间的电容变化来实现开关的控制。

在触摸电路中，通常会使用一些特殊的电子元件，如触摸开关、触摸传感器等，来实现对触摸信号的检测和处理。

触摸电路的原理非常简单，它主要由以下几个部分组成，触摸传感器、信号处
理电路、驱动电路和负载。

当人体接触触摸传感器时，由于人体具有一定的电容，会导致传感器和地之间的电容发生变化。

这个变化的电容信号会被传感器接收并转化为电压信号，然后经过信号处理电路进行放大和滤波处理，最终通过驱动电路控制负载的开关状态。

触摸电路的工作原理可以简单描述为，当人体接触触摸传感器时，传感器和地
之间的电容会发生变化，这个变化的电容信号会被传感器接收并转化为电压信号，然后经过信号处理电路进行放大和滤波处理，最终通过驱动电路控制负载的开关状态。

这样就实现了通过触摸来控制电路的功能。

触摸电路的应用非常广泛，它可以用于家用电器、工业控制、医疗设备等领域。

在家用电器中，触摸电路可以替代传统的机械开关，使得操作更加方便和美观。

在工业控制中，触摸电路可以实现对设备的远程控制，提高了生产效率和安全性。

在医疗设备中，触摸电路可以实现对设备的精准控制，提高了医疗设备的治疗效果。

总的来说，触摸电路是一种非常实用的电子元件，它通过利用人体的电容特性
来实现开关的功能，应用范围非常广泛。

随着科技的发展，触摸电路将会在更多的领域得到应用，为人们的生活和工作带来更多的便利和效率。

NE555应用触摸开关电路图
图1和图2是采用555时基电路制作的双键触摸开关与单键触摸延迟开关。

图1中M1是“开”触摸片，当人手触碰时，人体感应的杂波信号加到时基电路的低电平触发端IC 的②脚，电路置位，③脚输出高电平，继电器K得电吸合，其常开触点闭合，被控电器通电工作。

M2为“关”触摸片，一旦触碰，人体感应的杂波信号加到555的阈值端IC⑥，电路复位，③脚输出低电平，继电器失电跳
闸，被控电器停止工作。

图2是延迟开关电路，555集成块接成单稳态触发器，平时处于复位状态，继电器K 不动作。

当M受到触摸时，电路被触发进人暂态，③脚输出高电平，继电器K吸合，被控电器工作。

暂态时间t=1.1R2 X C4，暂态时间结束，电路翻转成稳态，继电器K释放，被控电器停止工作。

晶体管的触摸开关电路原理晶体管的触摸开关电路原理是基于PN结的工作原理而实现的。

PN结是半导体器件中最基本的结构之一，由P型半导体和N型半导体组成。

当P端连接正电压（称为阳极）时，N端连接负电压（称为阴极），PN结处形成耗尽层。

在耗尽层中由于P端与N端的载流子扩散而形成了一个电压梯度。

晶体管的触摸开关电路就是利用这种电压梯度的变化来检测触摸操作。

具体来说，晶体管触摸开关电路包括晶体管、触摸电极和电路控制部分。

晶体管通常选择双极型晶体管。

触摸电极通过绝缘层与晶体管基极相连接。

当未触摸触摸电极时，由于触摸电极与基极之间有一层绝缘层阻挡，基极处于截止状态，电路中无法通过电流。

而当触摸电极被接触时，触摸电极与基极之间的绝缘被破坏，基极处于导通状态，电路中的电流可以通过。

触摸电极的接触可以改变晶体管的输入电流，进而改变晶体管的输出电流。

在未触摸状态下，晶体管处于截止状态，输出电流为零。

而当触摸电极被接触时，触摸电极与基极之间有一段电流路径，基极电流增加，导致输出电流的增加。

输出电流的变化可以通过其他电路进行检测和判断。

在实际应用中，触摸开关电路常常需要结合其他电路进行工作。

例如，可以通过加入电容器和电阻器来滤除高频噪声，增加触摸开关的稳定性和抗干扰能力。

同时，触摸开关电路还可以和数字和模拟信号处理电路结合，实现更复杂的功能，如触摸调光、触摸控制等。

总结起来，晶体管触摸开关电路基于PN结的工作原理，通过接触和断开触摸电极来改变晶体管的输入电流，进而控制晶体管的输出电流。

触摸开关电路可以实现简单的开关功能，也可以与其他电路结合实现更复杂的功能。

单向可控硅组成的简易触摸开关电路图
笔者在实验中，偶然发现单向可控硅（MCR100-8）控制极在不需要加正向电压的情况下，只要用手触摸一下，就会导通，因此，笔者设计了一种简单的触摸开关，电路如下图所示。

触摸一下金属片开，SCR1导通，负载得电工作。

触摸一下金属片关，SCR2导通，继电器J得电工作，K断开，负载失电，SCR2关断后，电容对继电器J 放电，维持继电器吸合约4秒钟，故电路动作较为准确。

如果将负载换为继电器，即可控制大电流工作的负载。

有兴趣的朋友，不妨一试。

触摸式台灯电路原理图
触摸式台灯电路原理图
触摸式台灯电路见图，它分四档控制灯泡的亮度。

通电后灯泡不亮，第一次轻轻触摸一下灯罩外壳，灯泡便发出低亮度的光，第二次触摸灯泡发出中亮度的光，第三次触摸灯泡变为全亮，第四次触摸灯泡熄灭，依次循环。

此电路易出现的故障是双向可控硅９７Ａ６坏及灯罩金属外壳与电路触摸输入端子之间接触不良。

笔者调试电路时，ＴＴ６０６１用ＧＳ６０６１代替，１Ｎ４００４用１Ｎ４００７代替，其余元件与图中相同。

经验证，电路工作可靠，能实现方中所述功能。

但双向可控硅易损坏，建议读者制作时在可控硅两端并联一电阻电容串联所组成的保护电路。

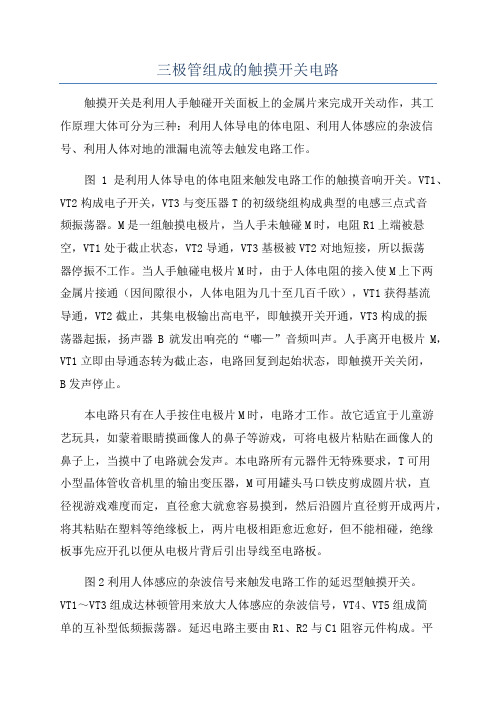

三极管组成的触摸开关电路触摸开关是利用人手触碰开关面板上的金属片来完成开关动作，其工作原理大体可分为三种：利用人体导电的体电阻、利用人体感应的杂波信号、利用人体对地的泄漏电流等去触发电路工作。

图1是利用人体导电的体电阻来触发电路工作的触摸音响开关。

VT1、VT2构成电子开关，VT3与变压器T的初级绕组构成典型的电感三点式音频振荡器。

M是一组触摸电极片，当人手未触碰M时，电阻R1上端被悬空，VT1处于截止状态，VT2导通，VT3基极被VT2对地短接，所以振荡器停振不工作。

当人手触碰电极片M时，由于人体电阻的接入使M上下两金属片接通（因间隙很小，人体电阻为几十至几百千欧），VT1获得基流导通，VT2截止，其集电极输出高电平，即触摸开关开通，VT3构成的振荡器起振，扬声器B就发出响亮的“嘟—”音频叫声。

人手离开电极片M，VT1立即由导通态转为截止态，电路回复到起始状态，即触摸开关关闭，B发声停止。

本电路只有在人手按住电极片M时，电路才工作。

故它适宜于儿童游艺玩具，如蒙着眼睛摸画像人的鼻子等游戏，可将电极片粘贴在画像人的鼻子上，当摸中了电路就会发声。

本电路所有元器件无特殊要求，T可用小型晶体管收音机里的输出变压器，M可用罐头马口铁皮剪成圆片状，直径视游戏难度而定，直径愈大就愈容易摸到，然后沿圆片直径剪开成两片，将其粘贴在塑料等绝缘板上，两片电极相距愈近愈好，但不能相碰，绝缘板事先应开孔以便从电极片背后引出导线至电路板。

图2利用人体感应的杂波信号来触发电路工作的延迟型触摸开关。

VT1～VT3组成达林顿管用来放大人体感应的杂波信号，VT4、VT5组成简单的互补型低频振荡器。

延迟电路主要由R1、R2与C1阻容元件构成。

平时，因VT1基极悬空，达林顿管VT1～VT3均处于截止态，VT4因得不到所需的基极偏流，故振荡器停振，B无声。

当人手触碰电极片M时，人体感应的杂波信号（主要是50Hz工频交流信号及无线电磁波信号等）由M送至VT1的基极，信号的正半周作为VT1的基极偏流，使VT1进入放大态，虽然人体感应的杂波信号相当微弱，但达林顿管有着极高的放大倍数，它为3个管子β值的乘积。

触摸开关原理
触摸开关基本原理是：人体带电与市电同频，当人体接触或者触摸开关时，经输入缓冲级的削波、放大、整形，成为标准的MOS 电平。

触摸持续时间大于32毫秒、小于332毫秒时，控制逻辑部分控制电路呈开关工作状态。

当触摸持续时间大于332毫秒时，控制逻辑部分控制电路呈调光工作状态，输出触发脉冲相位角在41°～159°之间连续周期变化，并根据人眼的感受力，分为快、慢和暂歇三个过程。

当触摸结束时，亮度记忆对该时相位角进行记忆，若再施与大于32毫秒、小于332毫秒的触摸，电路呈关状态时，相位角仍由该部分记忆，保证电路在下一次开状态时，保持原选定相位角，光源保持原亮度。

触发脉冲与市电的同步，由锁相环保证电路的工作时钟，也均由其产生。

同时，电路还具有遥控（即远端触发）功能和渐睡（即由亮至暗，最后关闭）功能，其延续时间由外电路设置。

触碰式开关原理
触碰式开关是一种常见的开关类型，它的原理是通过触摸或按下按钮来打开或关闭电路。

触碰式开关内部通常有一个弹簧，当按下按钮时，弹簧会被压缩，导致内部的触点连接或断开，从而实现电路的开关状态。

触碰式开关可分为常开型和常闭型，常开型在未被触摸时电路处于断开状态，被触摸后电路才会闭合；常闭型则相反，电路在未被触摸时处于闭合状态，被触摸后电路才会断开。

这种开关常用于电子产品、家用电器等领域，具有使用方便、节能环保等优点。
