发电厂和变电所电气设备介绍

发电厂电气设备1. 引言发电厂是指用各种能源将机械能转换为电能的设施，电气设备是发电厂的核心组成部分。

电气设备的可靠性和安全性对于发电厂的正常运行和供电能力至关重要。

本文将介绍发电厂常见的电气设备，包括变压器、发电机、开关设备和控制系统等。

2. 变压器变压器是发电厂中常见的电气设备之一，主要用于将发电机产生的电压升高到输电或配电用电压。

变压器可以实现电能传输和分配的核心功能。

在发电厂中，常见的变压器主要有发电机变压器和配电变压器。

2.1 发电机变压器发电机变压器将发电机产生的低电压升高到输电电压，以便将电能传输到电网中。

发电机变压器一般采用油浸式设计，通过冷却油来保持变压器的运行温度。

发电机变压器需要具备良好的绝缘性能和高效的电能传输能力。

2.2 配电变压器配电变压器用于将输电电压升高或降低到供电用电压，以便将电能输送到用户终端。

配电变压器一般采用干式或油浸式设计，根据需求选择合适的容量和额定电压等参数。

配电变压器需要具备稳定的输出电压和较小的损耗。

3. 发电机发电机是将机械能转换为电能的设备，也是发电厂中最核心的电气设备之一。

发电机一般由转子和定子两部分组成，其中转子通过机械能驱动旋转，产生感应电动势，经过定子的导电线圈产生输出电压。

发电机的类型包括同步发电机和异步发电机。

3.1 同步发电机同步发电机由于其输出频率和电压与电网同步，广泛应用于发电厂。

同步发电机通常由转子、定子和励磁系统组成。

发电厂中的同步发电机需要具备良好的控制性能和稳定工作能力。

同时，同步发电机还要具备对电网故障的抗扰性能，以保障电网的稳定运行。

3.2 异步发电机异步发电机也称为感应发电机，是通过电流感应原理实现电能转换的设备。

异步发电机结构简单、可靠性高，适用于小型发电厂或分布式发电系统。

异步发电机的输出频率和电压与负载有一定的关联，在运行过程中需要注意负载特性对其运行稳定性的影响。

4. 开关设备开关设备是发电厂中用于控制、保护和隔离电路的设备。

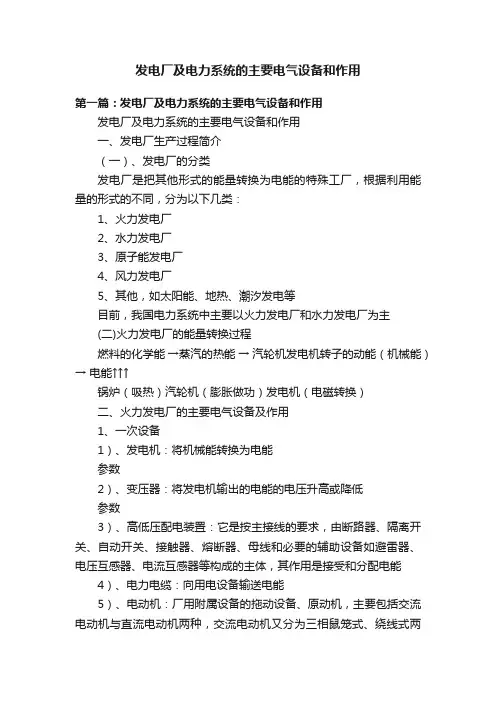

发电厂及电力系统的主要电气设备和作用第一篇：发电厂及电力系统的主要电气设备和作用发电厂及电力系统的主要电气设备和作用一、发电厂生产过程简介（一）、发电厂的分类发电厂是把其他形式的能量转换为电能的特殊工厂，根据利用能量的形式的不同，分为以下几类：1、火力发电厂2、水力发电厂3、原子能发电厂4、风力发电厂5、其他，如太阳能、地热、潮汐发电等目前，我国电力系统中主要以火力发电厂和水力发电厂为主(二)火力发电厂的能量转换过程燃料的化学能→蒸汽的热能→ 汽轮机发电机转子的动能（机械能）→ 电能↑↑↑锅炉（吸热）汽轮机（膨胀做功）发电机（电磁转换）二、火力发电厂的主要电气设备及作用1、一次设备1）、发电机：将机械能转换为电能参数2）、变压器：将发电机输出的电能的电压升高或降低参数3）、高低压配电装置：它是按主接线的要求，由断路器、隔离开关、自动开关、接触器、熔断器、母线和必要的辅助设备如避雷器、电压互感器、电流互感器等构成的主体，其作用是接受和分配电能4）、电力电缆：向用电设备输送电能5）、电动机：厂用附属设备的拖动设备、原动机，主要包括交流电动机与直流电动机两种，交流电动机又分为三相鼠笼式、绕线式两种参数2、二次设备对一次设备进行控制、测量、监察以及在发生故障时能迅速切除故障的继电保护装置、自动控制与信号装置等设备，如：继电器、测量仪表、控制、自动、信号装置、控制电缆等，称为二次设备三、继电保护装置（一）电气设备的故障1、造成故障的原因（1）外力破坏（2）内部绝缘击穿（3）误操作2故障种类（1）三相短路（2）两相短路（3）大电流接地系统的单相接地短路（4）电气设备内部线圈的匝间短路3故障的后果（1）短路——短路电流——强电弧或导电回路的严重过热——烧毁电气设备（2）短路——短路电流——强大的电动力——机械破坏（3）短路——系统电压下降——破坏正常生产——设备停产、停车（4）破坏系统稳定——发电厂解裂——系统瓦解——巨大损失（5）人身伤亡4、继电保护的作用迅速切除故障设备，针对各种不正常运行状态发出信号，通知运行人员，限制事故范围，投入备用电源，使重要设备迅速获得供电5、对继电保护的要求1）选择性2）快速性3）灵敏性4）可靠性5、常用继电保护种类1）过电流保护2）电流速断保护3）限时电流速断保护4）低电压保护5）过负荷保护6）差动保护7）方向过流保护8）距离保护9）瓦斯保护10）零序电流保护6、自动装置1）自动调节励磁装置2）自动准同期装置3）备用电源自动投入装置4）自动重合闸四、电气运行的主要参数、指标1、电量（KWH）发电量、厂用电量、送电量（上网电量）发电量＝厂用电量＋送电量2、电力（KW）发电电力厂用电力送出电力发电电力＝厂用电力＋送出电力3、厂用电率厂用电率＝(厂用电量÷发电量)×100℅4、电流（A）发电机电流厂用电流送出电流厂用变电流电流5、电压（V）发电机电压电网电压厂用电压6、发电机功率因数（力率）COS¢COS¢＝发电机有功功率／发电机视在功率五、安全用电1、两票三制两票：工作票、操作票三制：交接班制、巡回检查制、设备定期试验与轮换制2、保证安全的组织措施1）工作票制度2）工作许可制度3）工作监护制度4）工作间断、转移和终结制度3、保证安全的技术措施1）停电2）验电3）装设接地线4)悬挂标示牌和装设遮拦低压各段第二篇：发电厂变电所电气设备发电厂变电站电气设备复习题一、单项选择题1．交流电路中，电弧熄灭条件应是（D）A．弧隙恢复电压Uhf大于弧隙击穿电压UjB．弧隙恢复电压Uhf等于弧隙击穿电压UjC．弧隙恢复电压Uhf不等于弧隙击穿电压UjD．弧隙恢复电压Uhf小于弧隙击穿电压Uj2．内桥接线适合于（B）A．线路较短，变压器需要经常切换的场合B．线路较长，变压器不需要经常切换的场合C．线路较多，只有两台变压器的场合D．只有二条出线，变压器台数较多的场合3．高压断路器型号为LW6-220H/3150-40，则其额定电流为（B）A．220AB．3150AC．40AD．40kA4．熔断器能够可靠切断的最大短路电流是（A）A．熔体的极限断路电流B．熔管的极限断路电流C．熔断器的极限断路电流D．熔断器的额定开断电流5．110kV中性点直接接地系统中，其屋外配电装置带电部分至接地部分之间的安全净距(A1)是（C）A．1.10mB．1.05mC．0.9mD．1.00 m6．隔离开关的用途之一是（D）A．切断负荷电流B．切断短路电流C．拉合大电流回路D．拉合小电流回路7．为保证供电质量，一般要求正常工作时限流电抗器的电压损失百分值小于（A）A．5%B．6%C．7%D．8%8．电压互感器的一次绕组并联于被测回路的电路之中,其二次额定电压通常为（A）A.100或100/B.100或⨯100C.100或100/2D.100或2⨯1009．电气设备的动稳定电流应不小于通过该电气设备的最大(C)。

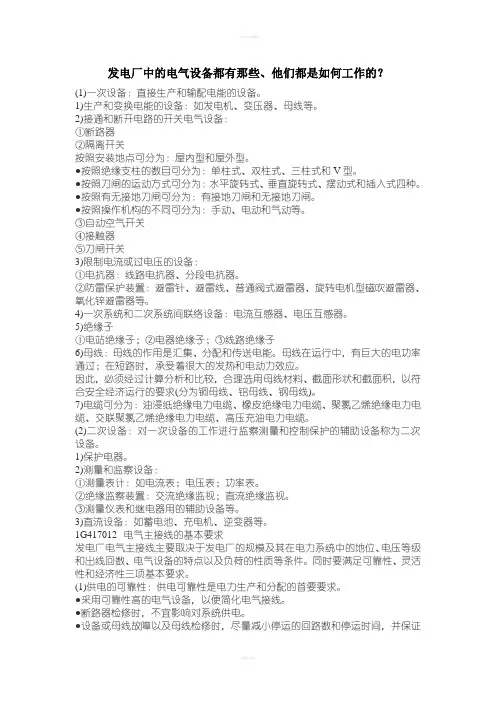

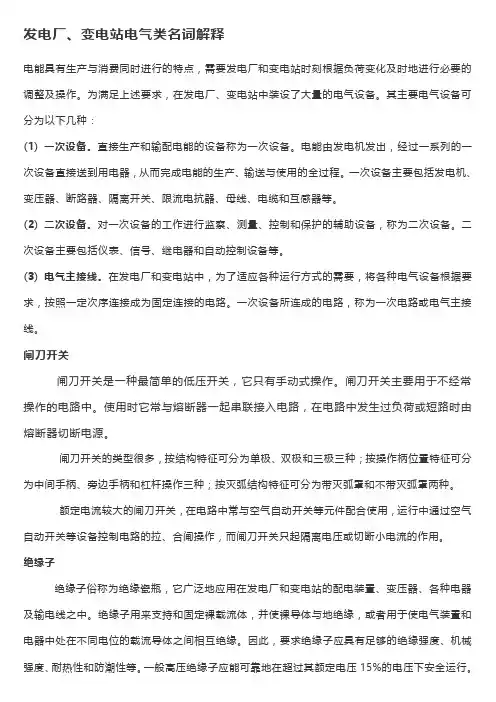

发电厂中的电气设备都有那些、他们都是如何工作的？(1)一次设备：直接生产和输配电能的设备。

1)生产和变换电能的设备：如发电机、变压器、母线等。

2)接通和断开电路的开关电气设备：①断路器②隔离开关按照安装地点可分为：屋内型和屋外型。

●按照绝缘支柱的数目可分为：单柱式、双柱式、三柱式和V型。

●按照刀闸的运动方式可分为：水平旋转式、垂直旋转式、摆动式和插入式四种。

●按照有无接地刀闸可分为：有接地刀闸和无接地刀闸。

●按照操作机构的不同可分为：手动、电动和气动等。

③自动空气开关④接触器⑤刀闸开关3)限制电流或过电压的设备：①电抗器：线路电抗器、分段电抗器。

②防雷保护装置：避雷针、避雷线、普通阀式避雷器、旋转电机型磁吹避雷器、氧化锌避雷器等。

4)一次系统和二次系统间联络设备：电流互感器、电压互感器。

5)绝缘子①电站绝缘子；②电器绝缘子；③线路绝缘子6)母线：母线的作用是汇集、分配和传送电能。

母线在运行中，有巨大的电功率通过；在短路时，承受着很大的发热和电动力效应。

因此，必须经过计算分析和比较，合理选用母线材料、截面形状和截面积，以符合安全经济运行的要求(分为铜母线、铝母线、钢母线)。

7)电缆可分为：油浸纸绝缘电力电缆、橡皮绝缘电力电缆、聚氯乙烯绝缘电力电缆、交联聚氯乙烯绝缘电力电缆、高压充油电力电缆。

(2)二次设备：对一次设备的工作进行监察测量和控制保护的辅助设备称为二次设备。

1)保护电器。

2)测量和监察设备：①测量表计：如电流表；电压表；功率表。

②绝缘监察装置：交流绝缘监视；直流绝缘监视。

③测量仪表和继电器用的辅助设备等。

3)直流设备：如蓄电池、充电机、逆变器等。

1G417012 电气主接线的基本要求发电厂电气主接线主要取决于发电厂的规模及其在电力系统中的地位、电压等级和出线回数、电气设备的特点以及负荷的性质等条件。

同时要满足可靠性、灵活性和经济性三项基本要求。

(1)供电的可靠性：供电可靠性是电力生产和分配的首要要求。

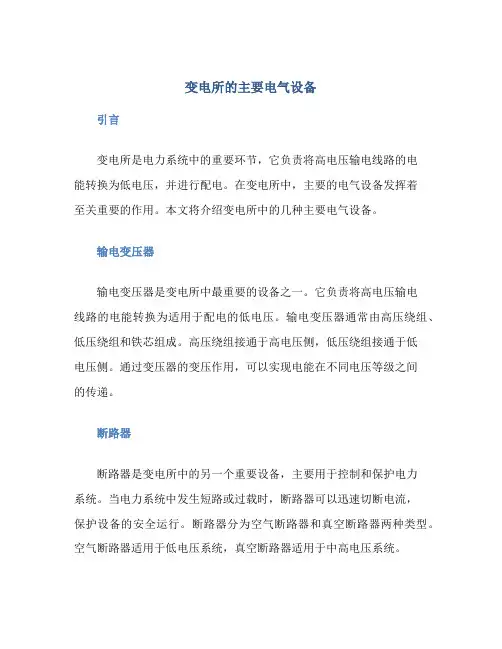

变电所的主要电气设备引言变电所是电力系统中的重要环节，它负责将高电压输电线路的电能转换为低电压，并进行配电。

在变电所中，主要的电气设备发挥着至关重要的作用。

本文将介绍变电所中的几种主要电气设备。

输电变压器输电变压器是变电所中最重要的设备之一。

它负责将高电压输电线路的电能转换为适用于配电的低电压。

输电变压器通常由高压绕组、低压绕组和铁芯组成。

高压绕组接通于高电压侧，低压绕组接通于低电压侧。

通过变压器的变压作用，可以实现电能在不同电压等级之间的传递。

断路器断路器是变电所中的另一个重要设备，主要用于控制和保护电力系统。

当电力系统中发生短路或过载时，断路器可以迅速切断电流，保护设备的安全运行。

断路器分为空气断路器和真空断路器两种类型。

空气断路器适用于低电压系统，真空断路器适用于中高电压系统。

隔离开关是用于隔离电气设备或线路的开关装置。

它可以切断电流，使设备处于非电气连通状态，以便维护和检修。

隔离开关通常与断路器配合使用，保证设备的安全运行。

隔离开关一般分为刀闸式和剪断式两种类型。

电容器电容器是一种用于改善电力系统功率因数的设备。

在变电所中，电容器通常被用于无功补偿。

它们可以通过补偿感性负载的无功功率，提高系统的功率因数，减少电能的损耗。

电容器一般由电容元件、继电器配置元件和保护元件组成。

电流互感器电流互感器是用于测量电流大小的设备。

在变电所中，电流互感器通常用于测量高压侧的电流值，以保证系统的正常运行。

电流互感器通过对高压侧电流的变压作用，将其转化为适用于测量仪表的低电流。

它一般由绕组和磁性铁芯组成。

电压互感器是用于测量电压大小的设备。

在变电所中，电压互感器通常用于测量高压侧电压值，以确保系统的正常运行。

电压互感器通过对高压侧电压的变压作用，将其转化为适用于测量仪表的低电压。

它一般由绕组和磁性铁芯组成。

总结变电所的主要电气设备对于电力系统的正常运行起着关键作用。

输电变压器负责变换电压，断路器和隔离开关用于控制电路的开闭，电容器用于功率因数补偿，电流互感器和电压互感器用于测量电流和电压。
