《发电厂变电站电气设备》期末试题

发电厂及变电站电气部分一、填空题（本大题共10分，共 10 小题，每小题 1 分）1. 普通限流电抗器的基本参数有额定电压、额定电流、动稳固电流、热稳固电流和 ______ 。

2. 电压互感器常用的接线形式有单相式、 ______ 式和 ______ 式。

3. 在电网电压较高、开断电流较大的情况下，均可能在断口间形成 ______ 。

4. 电弧的伏安特性是指在一定的长度l下，电弧 ______ 与电弧 ______ 的关系。

5. 限流电抗器串接于电路中， ______ 短路总阻抗以限制短路电流。

6. 电气设备设计制造的允许长期工作电压最大值可达其额定电压的 ______ 倍。

7. 开关电器主要研究 ______ 问题。

8. 电流互感器的标称变比就是其 ______ 电流比。

9. 由于三相交流电气设备的每相结构一般是相同的，所以电气主接线图以______ 表示。

10. 向二次系统提供一次系统电流信号的互感器称为 ______ 互感器。

二、名词解释题（本大题共20分，共 5 小题，每小题 4 分）1. 核电厂2. 电弧3. 厂用电率4. 短时发热5. 额定电流三、绘图题（本大题共20分，共 1 小题，每小题 20 分）绘出两进两出双母线单断路器带旁路接线，并说明用旁路断路器代替出线断路器不停电检修的操作顺序。

四、计算题（本大题共30分，共 2 小题，每小题 15 分）1. 已知某变电站6kV母线导体型号为LMY-100×10矩形导体，三相平放，相间距为25cm，跨距为120cm，额定环境温度θe=25℃，长期发热允许温度θg.xu=70℃。

6kV母线三相短路电流I"=I∞=14kA，i ch=35.6kA，短路持续时间t d=0.5s。

设环境温度θ0=30℃，试用工程条件校验6kV母线的动稳固性。

2. 接线下图所示，视110kV母线为无穷大电源，6kV母线三相短路电流I"=I∞=14kA，i ch=35.6kA，θ0=30℃，短路持续时间t d=0.5s。

《发电厂变电站电气设备》期末试题(附答案)《发电厂变电站电气设备》课程期末试题,高等职业技术院校适用《发电厂变电站电气设备》期末试题一、名词解释（每题4分，共20分）1．电力系统：2. 跨步电压：3. 二次设备：4. 厂用电：5. 接地：二、填空题（每空1分，共20分）1. 用电设备一般允许电压有的变动范围。

2. 从生产到供给用户使用一般要经过发电、、、配电和用电几个环节。

3. 隔离开关的作用是① ；② ；③可与断路器配合完成倒闸操作。

4. TN系统中的TN-C系统采用三相四线制供电，TN-S系统采用供电，TN-C-S采用供电，其中系统具有更高的电气安全性。

5．电力系统中性点的接地方式分为三种、不接地和。

6．电气设备的接地，按其作用可分为、和保护接地。

7．电压互感器TV的一次绕组与一次被测电力网相，二次绕组与二次测量仪表和继电器的电压线圈连接。

8．总的来讲，高压断路器在电网中起两方面的作用，即和。

9．电网中有几级熔断器串联，当某元件发生过负荷时，保护该元件的熔断器应该熔断，即为熔断；如果保护该元件的熔断器不熔断，而上一级熔断器熔断，即为熔断。

10.二次回路是络，其内容包括高压电气设备和输电线路的控制、、、测量与监察、继电保护、操作电源等系统。

三、选择题（每题2分，共20分。

请将答案填写在下框内。

） 1. 下列哪项不是断路器和隔离开关的区别：A. 断路器有灭弧装置，而隔离开关没有B.隔离开关不能切、合短路电流C. 保证电路工作安全D.隔离开关不能带负荷操作 2. 在中性点经消弧线圈接地系统中，通常采用的补偿方式是: A.全补偿B.欠补偿 C.过补偿D.以上均不是3. 电流互感器结构上的特点是A.匝数多、导线细B.匝数多、导线粗C.匝数少、导线细D.匝数少、导线粗 4. 枢纽变电所的特点是 A.位于变电所的枢纽点《发电厂变电站电气设备》课程期末试题,高等职业技术院校适用B.全所停电后，将引起大面积停电或系统瓦解C.电压等级很高D.全所停电将引起区域电网解列5. 当前的核电站是利用来进行发电的。

《发电厂电气部分》期末考试试卷及答案一、填空题（每题2分，共20分）1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。

2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。

3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。

4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。

5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。

7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。

8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。

9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。

10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。

二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。

A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。

A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV 时,对于容量为( D )的机组,其高压厂用电电压可采用3KV。

发电厂变电站电气设备试卷公司___________##_______工号______________一．填空题1.电力系统由发电、___输变电__、配电和用电等基本环节组成,对电力系统运行的基本要求是：最大限度的满足用户的用电需求、保证供电可靠性、保证电能质量和运行的经济性.2.电力网由_各种电压的变电所____和__输配电线路__组成,在系统中主要起_输送和分配__电能的作用.3.电力系统接线图常采用以下两种图表示：_无备用电源接线__和__有备用电源接线___.4.依据一次能源的不同,发电厂可分为火力发电厂、水力发电厂、核能发电厂、风力发电厂等.5.电力工业中常以_电压__、__频率__和__波形___来衡量一个系统的供电电能质量,电能质量要求供电电压的波形为__正弦波形___.6.我国规定的电力系统额定频率为__50____Hz.7.某降压变压器将330kv和220kv电压等级的电网相联,该变压器额定电压应为__330KV___.8.交流电弧熄弧条件是去游离大于游离____________.9.多油断路器中,变压器油的作用是_灭弧介质、相间与相对地的绝缘介质_;少油断路器中,变压器油的作用是只做灭弧介质 .10.电流互感器一次绕组_串联__接于一次电路中,二次侧不允许_开路_运行.11.电力系统的中性点是指三相系统作__Y型______连接的发电机和变压器的中性点.常见的三种中性点运行方式是：中性点不接地运行__、中性点接消弧线圈运行__、中性点直接接地运行__.12.三相系统中短路的基本类型有四种,分别是_三相短路___、_两相短路__、__单相接地短路__、_两相接地短路_.13.SN10—10I型断路器的灭弧方式是___油灭弧________.14.内桥接线适用于线路_较长____、变压器_不经常退出工作___的场合.15.请列举出三种限制短路电流的方法：选择适当的主接线形式和相应的运行方式_、在发电机或主变器回路中装设分裂电抗器_、_装设母线分段电抗器__.二．判断题16.隔离开关在操作上应遵循母线侧隔离开关先合后断的原则.〔×〕17.带旁路断路器的单母线分段接线在检修各支路断路器时会造成支路停电.〔×〕18.LFC—10表达的是10KV等级瓷绝缘的电压互感器.〔×〕19.高压负荷开关只能开断短路电流.〔×〕20.二次设备是指接在变压器二次侧的电气设备. 〔×〕21.在小接地电流系统中允许带一点接地故障继续运行两小时.〔√〕22.短路功率是指短路时的实际电功率. 〔×〕23.发电厂对短路点的电距离越大,短路对电厂的影响就越大.〔×〕24.合闸时间就是指从操作机构合闸线圈接通合闸脉冲起到三相电路完全合上的一段时间.〔√〕25.通常110kV以下系统均为小接地短路电流系统.〔×〕26.从供电可靠性考虑,线路加装自动重合闸装置来避免永久性故障的发生.〔×〕27.运行时规定不能带负荷拉开隔离开关.〔√〕28.电弧特性显示熄灭直流电弧比熄灭交流电弧难.〔×〕29.0.2级为电压互感器最高准确度等级.〔√〕30.用电设备的额定电压等于电力网的额定电压.〔√〕三．不定项选择题：31.我国规定电气设备电压允许偏移一般不应超过额定电压的_____D_____.a〕±0.2% 〔b〕±0.5% 〔c〕±2% 〔d〕±5%32.外桥式接线适用于线路较__C__和变压器___C__经常切换的方式.a〕长,需要〔b〕长,不需要〔c〕短,需要〔d〕短,不需要33.在中性点经消弧线圈接地系统中,通常采用的补偿方式是___C________a〕全补偿〔b〕欠补偿〔c〕过补偿〔d〕以上均不是34.下列设备中,属一次设备的有_____B\C\D_______a〕电压表〔b〕断路器〔c〕发电机〔d〕熔断器35.下列关于短路的说法不正确的是_____A\D______.〔a〕三相短路是对称短路故障；〔b〕短路种类主要有四种；〔c〕短路时会伴随着电弧的产生；〔d〕发生短路时电网电压升高.36.中性点不接地系统发生d<1>时,非故障相电压会______B_____.a 〕不变〔b 〕上升为线电压〔c 〕下降为零〔d 〕上升２倍37. 发电机额定电压为____B_______a 〕e Ge U U =〔b 〕e Ge U U 05.1=〔c 〕G Ge U U 1.1=〔d 〕以上均不对38. 当前的核电站是利用 来进行发电的. 〔B 〕A. 核聚变B. 核裂变C. 核热变D.核化变39. 我国规定正常运行的大容量电网频率允许偏差是 . 〔A 〕A. ±0.2%B.±0.3%C. ±0.4%D.±0.5%40. 下列描述中体现中性点直接接地系统优点的是 . 〔C 〕A.中性点只发生少量的偏移； B.非故障相的相电压变成线电压； C.消除了由于接地电弧引起的过电压； D. 可以彻底避免瞬间性故障的发生.41. 当系统的频率降低时,通过调节系统的 来维持稳定.〔B 〕A. 有功功率B. 无功功率C. 电压D.电流42. 简单的单母线接线形式具有以下缺点 . 〔A\B\C\D 〕A.母线范围发生故障,所有回路停电； B.母线隔离开关检修,所有回路停电； C.母线检修,所有回路停电； D. 线路断路器检修,该线路停电.43. 下列属于主接线方案拟订步骤的是 . 〔A\B\C\D 〕A.与电站相联接的电网与负荷资料分析； B.主变台数和容量的确定； C.方案的比较； D. 互感器的配置.44. 描述SN1-10正确是 . 〔B\C 〕A.设计号为10的隔离开关； B.设计号为1的断路器； C.10kV 断路器； D. 10kV 隔离开关.45. 下列哪些是减小电流互感器误差的途径. 〔A 〕A.减小负载阻抗； B.增大二次绕组的阻抗； C.增大铁芯的导磁能力； D. 增加一、二次侧匝数.四、试确定下图中发电机、变压器和用电设备的额定电压.答：发电机的额定电压：10×1.05=10.05KV变压器T1的额定电压：一次侧：10.5KV,二次侧：242KV变压器T2的额定电压：一次侧：220KV,二次侧：121KV、38.5KV变压器T3的额定电压：一次侧：35KV,二次侧：6.3KV变压器T4的额定电压：一次侧：10.5KV,二次侧：3.15KV用电设备的额定电压：3KV五、分析题：画出具有两回电源进线、四回出线的单母线分段带旁路母线,采用分段断路器兼作旁路断路器的电气主接线图；并说明用分段断路器替代出线断路器的倒闸操作过程.检修1QF为例,说明倒闸操作过程：第一步：合上QSd,断开QFd,QS2,合上QFd,如果QFd没有自动跳闸说明旁路母线完好.第二步：合上1QSp,将线路1切换至旁路母线上运行.断开1QF与两侧的隔离开关,即可退出1QF进行运行.。

《发电厂及变电站电气部分》题库一、填空题1．按输出能源分,火电厂分为凝汽式电厂和。

答：热电厂3.水电厂可分为、引水式水电厂和混合式水电厂。

答：堤坝式水电厂4.核电厂的系统由核岛和组成。

答：常规岛5. 自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。

答：一次能源6. 由一次能源经加工转换的另一种形态的能源。

答：二次能源7.火力发电厂的能量转换过程为。

答：燃料的化学能→热能→机械能→电能8. 水力发电厂的能量转换过程为。

答：水的位能→动能→机械能→电能9.既可以是电力用户，又可以是发电厂的是电厂。

答：抽水蓄能电厂10.通常把生产、变换、输送、分配和使用电能是设备称为。

答：一次设备11.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。

答：二次设备12. 由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。

答：一次电路或电气主接线13．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。

答：各种一次设备14. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。

答：配电装置。

15.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。

答：断路器16.电气主接线中应用最多的开关电器是_________。

答：隔离开关17. _________起汇集和分配电能的作用。

答：母线18.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

答：开环运行19.发电厂和变电所的电气主接线必须满足__________、灵活性和经济性。

答：可靠性20.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为_________。

答：小电流接地系统21.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为_________。

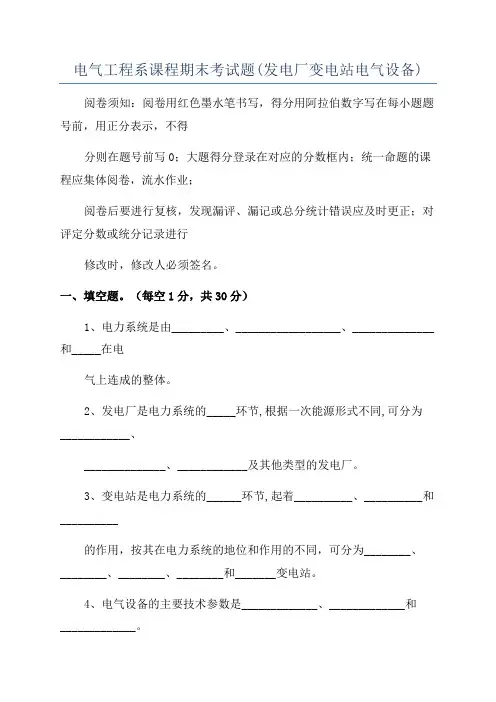

电气工程系课程期末考试题(发电厂变电站电气设备)阅卷须知：阅卷用红色墨水笔书写，得分用阿拉伯数字写在每小题题号前，用正分表示，不得分则在题号前写0；大题得分登录在对应的分数框内；统一命题的课程应集体阅卷，流水作业；阅卷后要进行复核，发现漏评、漏记或总分统计错误应及时更正；对评定分数或统分记录进行修改时，修改人必须签名。

一、填空题。

（每空1分，共30分）1、电力系统是由_________、__________________、______________和_____在电气上连成的整体。

2、发电厂是电力系统的_____环节,根据一次能源形式不同,可分为____________、______________、____________及其他类型的发电厂。

3、变电站是电力系统的______环节,起着__________、__________和__________的作用，按其在电力系统的地位和作用的不同，可分为________、________、________、________和_______变电站。

4、电气设备的主要技术参数是_____________、_____________和_____________。

5、我国电力系统的中性点运行方式分_____________和________________两大类。

6、发生短路时，非常大的短路电流将产生_____效应和__________效应。

7、高压断路器在电网中主要起________和________作用。

8、隔离开关是不能用来接通和断开有负荷电流的电路，其作用是______________。

9、电流互感器的作用是将大电流变为小电流，其二次侧必须________。

正常工作时电流互感器二次侧相当于________，运行中其二次侧绝不允许________。

二、判断题。

（每题2分，共20分）1、发电厂与变电站都是生产和变换电能的场所。

（）2、习惯上将0.4KV及以上的电压等级称为高压。

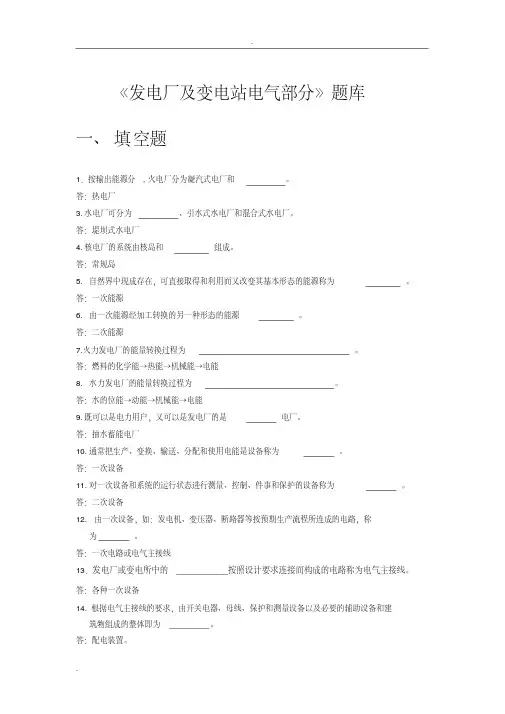

《发电厂及变电站电气部分》题库一、填空题1．按输出能源分,火电厂分为凝汽式电厂和。

答：热电厂3.水电厂可分为、引水式水电厂和混合式水电厂。

答：堤坝式水电厂4.核电厂的系统由核岛和组成。

答：常规岛5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。

答：一次能源6.由一次能源经加工转换的另一种形态的能源。

答：二次能源7.火力发电厂的能量转换过程为。

答：燃料的化学能→热能→机械能→电能8. 水力发电厂的能量转换过程为。

答：水的位能→动能→机械能→电能9.既可以是电力用户，又可以是发电厂的是电厂。

答：抽水蓄能电厂10.通常把生产、变换、输送、分配和使用电能是设备称为。

答：一次设备11.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。

答：二次设备12.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。

答：一次电路或电气主接线13．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。

答：各种一次设备14. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。

答：配电装置。

15.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。

答：断路器16.电气主接线中应用最多的开关电器是_________。

答：隔离开关17. _________起汇集和分配电能的作用。

答：母线18.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

答：开环运行19.发电厂和变电所的电气主接线必须满足__________、灵活性和经济性。

答：可靠性20.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为_________。

答：小电流接地系统21.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为_________。

发电厂及变电站电气部分试题库含答案发电厂及变电站电气部分试题库含答案《发电厂及变电站电气部分》题库一、填空题1.按输出能源分，火电厂分为凝汽式电厂与。

答：热电厂3、水电厂可分为、引水式水电厂与混合式水电厂。

答：堤坝式水电厂4、核电厂的系统由核岛与组成。

答：常规岛5、自然界中现成存在，可直接取得与利用而又改变其基本形态的能源称为。

答：一次能源6、由一次能源经加工转换的另一种形态的能源。

答：二次能源7、火力发电厂的能量转换过程为。

答：燃料的化学能一热能一机械能一电能8、水力发电厂的能量转换过程为。

答：水的位能一动能一机械能一电能9、既可以就是电力用户,又可以就是发电厂的就是电厂。

答：抽水蓄能电厂10、通常把生产、变幻、输送、分配与使用电能就是设备称为。

答：一次设备11、对一次设备与系统的运行状态进行测量、控制、件事与保护的设备称为。

答：二次设备12、由一次设备，如:发电机、变压器、断路器等按预期生产流程所连成的电路，称为答:一次电路或电气主接线13.发电厂或变电所中的按照制定要求连接而构成的电路称为电气主接线。

答:各种一次设备14、依据电气主接线的要求，由开关电器、母线、保护与测量设备以及必要的辅助设备与建筑物组成的整体即为。

答:配电装置。

15、能接通正常工作电流，断开故障电流与工作电流的开关电器就是。

发电厂及变电站电气部分试题库含答案答:断路器16、电气主接线中应用最多的开关电器就是。

答:隔离开关17、起汇合与分配电能的作用。

答:母线18、在多角形接线中检修一台断路器时，多角形接线变成，可靠性降低。

答:开环运行19、发电厂与变电所的电气主接线必须满足、灵活性与经济性。

答:可靠性20、我国一般对35kV及以下电压电力系统采纳中性点不接地或经消弧线圈接地，称为答:小电流接地系统21、我国一般对110kV及以下电压电力系统采纳中性点直接接地，称为。

答:大电流接地系统22.旁路母线的作用就是。

答:可代替线路断路器工作23、无母线电气主接线的形式有桥形接线、与单元接线。

（完整）发电厂电气部分期末考试题（含答案）,推荐文档《发电厂电气部分》期末考试试卷及答案一、填空题（每题2分，共20分）1. 依据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核电厂、风力发电厂等。

2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。

3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。

4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。

5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。

6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。

7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。

8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。

9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。

10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。

二、单项选择题（在每小题列出的选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

）（每题2分，26分）1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。

A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。

A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为10.5KV时,对于容量为( D )的机组,其高压厂用电电压可采用3KV。

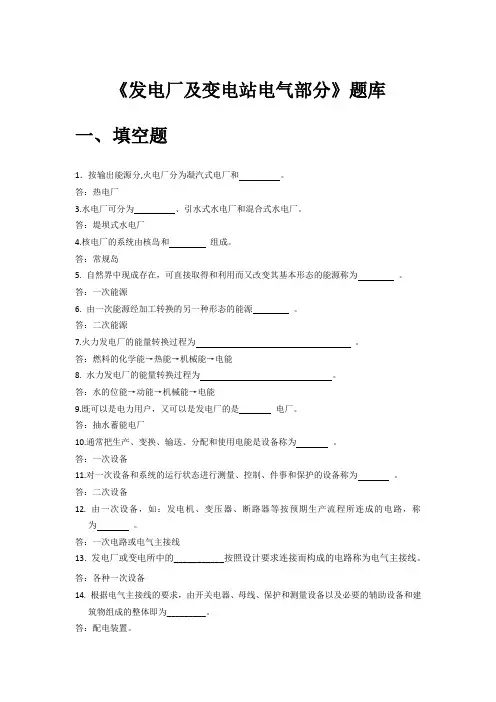

《发电厂及变电站电气部分》题库一、填空题1．按输出能源分,火电厂分为凝汽式电厂和。

答：热电厂3.水电厂可分为、引水式水电厂和混合式水电厂。

答：堤坝式水电厂4.核电厂的系统由核岛和组成。

答：常规岛5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为。

答：一次能源6.由一次能源经加工转换的另一种形态的能源。

答：二次能源7.火力发电厂的能量转换过程为。

答：燃料的化学能→热能→机械能→电能8. 水力发电厂的能量转换过程为。

答：水的位能→动能→机械能→电能9.既可以是电力用户，又可以是发电厂的是电厂。

答：抽水蓄能电厂10.通常把生产、变换、输送、分配和使用电能是设备称为。

答：一次设备11.对一次设备和系统的运行状态进行测量、控制、件事和保护的设备称为。

答：二次设备12.由一次设备，如：发电机、变压器、断路器等按预期生产流程所连成的电路，称为。

答：一次电路或电气主接线13．发电厂或变电所中的___________按照设计要求连接而构成的电路称为电气主接线。

答：各种一次设备14. 根据电气主接线的要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组成的整体即为_________。

答：配电装置。

15.能接通正常工作电流，断开故障电流和工作电流的开关电器是_________。

答：断路器16.电气主接线中应用最多的开关电器是_________。

答：隔离开关17. _________起汇集和分配电能的作用。

答：母线18.在多角形接线中，检修一台断路器时，多角形接线变成___________，可靠性降低。

答：开环运行19.发电厂和变电所的电气主接线必须满足__________、灵活性和经济性。

答：可靠性20.我国一般对35kV及以下电压电力系统采用中性点不接地或经消弧线圈接地，称为_________。

答：小电流接地系统21.我国一般对110kV及以下电压电力系统采用中性点直接接地，称为_________。
