液压成形原理
嘿，朋友！今天咱就来好好唠唠液压成形原理！
你想想看啊，液压成形就像是一场力量与智慧的舞蹈。
比如说，我们要把一块金属板材变成一个特定形状的部件，这就好像是要给这块金属施魔法一样！液压系统就像一个大力士，它能产生巨大的压力，推动着金属板材按照我们想要的样子变形。
就好比你要做一个超级酷的飞机模型，液压成形就是那个能帮你把一片片零件塑造成完美形状的神奇工具。
你知道吗？在这个过程中，液体就像是一群听话的小士兵，听从液压系统这个指挥官的命令。
当压力施加到液体上时，它们就齐心协力地去推动金属板材。
这多神奇啊！如果没有液压成形，那我们生活中的好多东西都没法制造出来呢！
再比如说汽车的零部件吧，那些复杂的形状，可不就是靠液压成形弄出来的嘛！它可比我们手工敲敲打打厉害多啦！
哎呀呀，我跟你说，液压成形的应用可太广泛了！从航空航天到日常生活用品，到处都有它的身影。
它不就是那个默默奉献，却让我们的生活变得更美好的幕后英雄吗？
我觉得啊，液压成形真的是超级厉害的技术，它让我们能制造出各种各样复杂又精美的东西，丰富了我们的生活！真的值得我们好好去了解和研究它呀！。

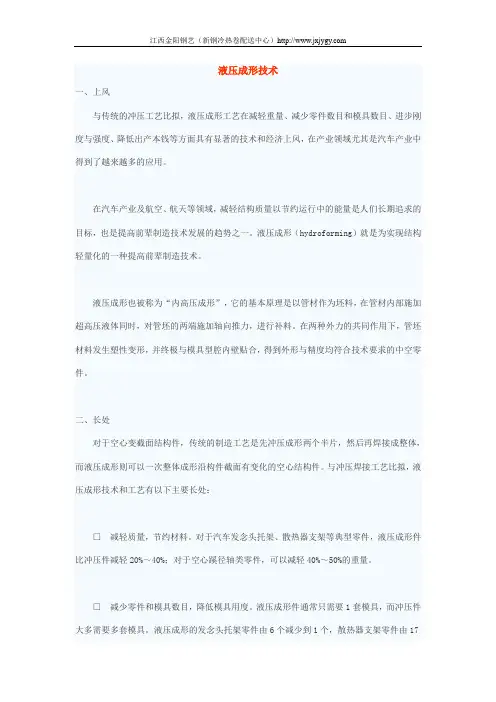

液压成形技术一、上风与传统的冲压工艺比拟，液压成形工艺在减轻重量、减少零件数目和模具数目、进步刚度与强度、降低出产本钱等方面具有显著的技术和经济上风，在产业领域尤其是汽车产业中得到了越来越多的应用。
在汽车产业及航空、航天等领域，减轻结构质量以节约运行中的能量是人们长期追求的目标，也是提高前辈制造技术发展的趋势之一。
液压成形（hydroforming）就是为实现结构轻量化的一种提高前辈制造技术。
液压成形也被称为“内高压成形”，它的基本原理是以管材作为坯料，在管材内部施加超高压液体同时，对管坯的两端施加轴向推力，进行补料。
在两种外力的共同作用下，管坯材料发生塑性变形，并终极与模具型腔内壁贴合，得到外形与精度均符合技术要求的中空零件。
二、长处对于空心变截面结构件，传统的制造工艺是先冲压成形两个半片，然后再焊接成整体，而液压成形则可以一次整体成形沿构件截面有变化的空心结构件。
与冲压焊接工艺比拟，液压成形技术和工艺有以下主要长处：□减轻质量，节约材料。
对于汽车发念头托架、散热器支架等典型零件，液压成形件比冲压件减轻20%～40%；对于空心蹊径轴类零件，可以减轻40%～50%的重量。
□减少零件和模具数目，降低模具用度。
液压成形件通常只需要1套模具，而冲压件大多需要多套模具。
液压成形的发念头托架零件由6个减少到1个，散热器支架零件由17个减少到10个。
□可减少后续机械加工和组装的焊接量。
以散热器支架为例，散热面积增加43%，焊点由174个减少到20个，工序由13道减少到6道，出产率进步66%。
□进步强度与刚度，尤其是疲惫强度，如液压成形的散热器支架，其刚度在垂直方向可进步39%，水平方向可进步50%。
□降低出产本钱。
根据对已应用液压成形零件的统计分析，液压成形件的出产本钱比冲压件均匀降低15%～20%,模具用度降低20%～30%。

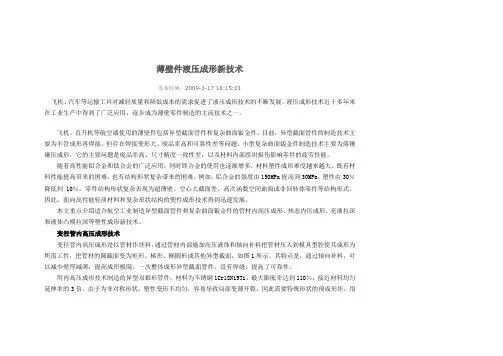

薄壁件液压成形新技术发布时间：2009-3-17 18:15:01飞机、汽车等运输工具对减轻质量和降低成本的需求促进了液压成形技术的不断发展。
液压成形技术近十多年来在工业生产中得到了广泛应用，逐步成为薄壁零件制造的主流技术之一。
飞机、直升机等航空器使用的薄壁件包括异型截面管件和复杂曲面钣金件。
目前，异型截面管件的制造技术主要为半管成形再焊接，但存在焊接变形大、废品率高和可靠性差等问题。
小型复杂曲面钣金件制造技术主要为落锤砸压成形，它的主要问题是废品率高、尺寸精度一致性差，以及材料内部组织损伤影响零件的疲劳性能。
随着高性能铝合金和钛合金的广泛应用，同时镁合金的使用也逐渐增多，材料塑性成形难度越来越大，既有材料性能提高带来的困难，也有结构形状复杂带来的困难。
例如，铝合金的强度由150MPa提高到30MPa，塑性由30％降低到10％。
零件结构形状复杂表现为超薄壁、空心大截面差、高次函数空间曲面或非回转体零件等结构形式。
因此，面向高性能轻质材料和复杂形状结构的塑性成形技术得到迅速发展。
本文重点介绍适合航空工业制造异型截面管件和复杂曲面钣金件的管材内高压成形、热态内压成形、充液拉深和液体凸模拉深等塑性成形新技术。
变径管内高压成形技术变径管内高压成形是以管材作坯料，通过管材内部施加高压液体和轴向补料把管材压入到模具型腔使其成形为所需工件，把管材的圆截面变为矩形、梯形、椭圆形或其他异型截面，如图1所示。
其特点是，通过轴向补料，可以减少壁厚减薄，提高成形极限，一次整体成形异型截面管件，没有焊缝，提高了可靠性。
用内高压成形技术制造的异型双锥形管件，材料为不锈钢1Cr18Ni9Ti，最大膨胀率达到110％，接近材料均匀延伸率的3倍。
由于为非对称形状，塑性变形不均匀，容易导致局部变薄开裂，因此需要特殊形状的预成形坯。
用内高压成形的飞机管路系统铝合金变径管，管材采用5A02铝合金，规格为Φ65mm×1.5mm。
壳体液压成形技术简介壳体液压成形技术是一种通过液压力将金属板材加工成壳体形状的技术。
它广泛应用于航空航天、汽车制造、电子设备等领域，可以生产出高精度、高强度的零部件。
本文将介绍壳体液压成形技术的原理、工艺流程、优势以及应用领域。
原理壳体液压成形技术主要利用液压力将金属板材加工成所需的壳体形状。
它通过将液压油送入液压缸，使活塞产生压力，进而通过液压缸上的活塞杆传递给工作台面，从而对金属板材施加压力。
在压力的作用下，金属板材会发生塑性变形，最终形成所需的壳体形状。
工艺流程壳体液压成形技术的工艺流程通常包括以下几个步骤：1.材料准备：选择适合的金属板材作为原材料，并进行切割、去毛刺等预处理工作。
2.模具设计与制造：根据产品的要求设计合适的模具，并进行制造。
3.液压成形：将金属板材放置在模具中，通过液压力对其进行成形。
根据需要，可以进行多次成形和多道工序。
4.后处理：对成形后的壳体进行去毛刺、修整、清洁等处理，以提高壳体的表面质量。
5.检验与质量控制：对成形后的壳体进行检验，包括尺寸、形状、表面质量等方面的检测。
同时，进行质量控制，确保产品符合要求。
优势壳体液压成形技术相比传统的机械加工方法具有以下优势：1.高效率：壳体液压成形技术可以在较短的时间内完成对金属板材的成形，提高生产效率。
2.高精度：通过调整液压力和模具设计，可以实现对壳体形状的精确控制，生产出高精度的产品。
3.低成本：相比传统的机械加工方法，壳体液压成形技术可以节省材料、能源和人力成本。
4.强度高：由于壳体液压成形技术可以使金属板材发生塑性变形，从而提高了产品的强度和刚度。
应用领域壳体液压成形技术广泛应用于以下领域：1.航空航天：壳体液压成形技术可以用于制造飞机、火箭等航空航天器的壳体结构，满足轻量化和高强度的要求。
2.汽车制造：壳体液压成形技术可以用于汽车车身、车门、引擎罩等零部件的制造，提高产品的强度和安全性。
3.电子设备：壳体液压成形技术可以用于制造电子设备外壳、散热器等部件，提高产品的外观质量和散热性能。
