OI 05-72-13凝汽器胶球清洗系统的运行检查

胶球清洗系统装置安装、操作及运行维护说明书兰州宏祥电力技术开发有限责任公司2005年10月地址：兰州·东岗·嘉峪关南路38# 电话：8650380 8672277 邮政编码：730020目录一、系统简介二、系统安装要求三、系统操作说明四、系统故障分析五、系统检修维护一、系统简介我公司生产的凝汽器胶球清洗装置，适用于50～600MW汽轮机发电机组，胶球清洗装置主要由胶球泵、收球网、装球室、电控柜以及附属件等设备组成。

其工作原理是：胶球泵启动，借助水流的作用将直径大于冷凝管内径的海绵胶球挤进凝汽器冷凝管，经收球网收球再进入装球室。

通过这一过程，胶球对冷凝管进行清洗，维持冷凝管内壁清洁，保证凝汽器设计换热效率不下降，从而维持凝汽器的端差和汽轮机背压；同时避免冷凝管内壁腐蚀，改善运行条件，延长机组寿命。

胶球清洗装置系统图二、系统安装要求1、胶球泵与收球网收球管接口位置2、胶球泵收球管接口位置性能图图2 最佳性能接口方式图3 一般性能接口方式3、管道弯头形式4、胶球泵安装注意事项（1）安装检查安装前应检查泵和电机有无损伤，检查紧固件紧固情况。

管道重量不应加在水泵上，以免使泵变形。

安装时必须拧紧地脚螺栓。

安装后拨动电机风叶，叶轮应无摩擦声或卡死现象。

（2）启动点动电机，检查转向，从电机叶轮侧看，应为顺时针方向。

关闭出口管路上的阀门和压力表。

启动电机，并开启压力表，待转速正常后，慢慢打开出口管路阀门到所需流量。

（注意：不能长时间在阀门关闭的情况下运转。

）（3）停车慢慢关闭出口阀门，关闭压力表，停止电动机。

长期停车时，应将泵卸下，清理重装，妥善保管。

三、系统操作说明1、系统操作说明根据双叶推拉护翼式胶球清洗系统的工艺要求，控制系统有手动、自动和定时三种操作方式。

（1）在手动操作方式下可执行每台设备的独立运行。

主要在系统调试、设备检修、处理事故时使用。

（2）在自动操作方式下，按照清洗工艺流程由PLC控制各台设备自动运行，设有就地控制和远程控制系统。

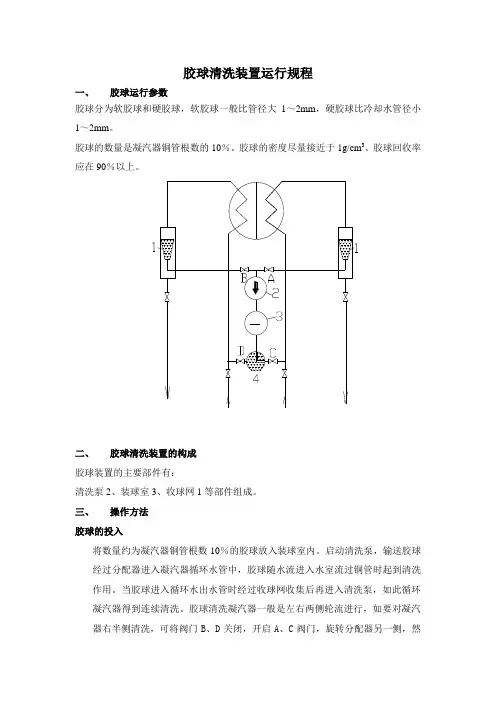

胶球清洗装置运行规程
一、胶球运行参数
胶球分为软胶球和硬胶球，软胶球一般比管径大1～2mm，硬胶球比冷却水管径小1～2mm。

胶球的数量是凝汽器铜管根数的10％。

胶球的密度尽量接近于1g/cm3。

胶球回收率应在90％以上。

二、胶球清洗装置的构成
胶球装置的主要部件有：
清洗泵2、装球室3、收球网1等部件组成。

三、操作方法
胶球的投入
将数量约为凝汽器铜管根数10％的胶球放入装球室内。

启动清洗泵，输送胶球经过分配器进入凝汽器循环水管中，胶球随水流进入水室流过铜管时起到清洗作用。

当胶球进入循环水出水管时经过收球网收集后再进入清洗泵，如此循环凝汽器得到连续清洗。

胶球清洗凝汽器一般是左右两侧轮流进行，如要对凝汽器右半侧清洗，可将阀门B、D关闭，开启A、C阀门，旋转分配器另一侧，然
后按上述清洗方法，胶球即进入右侧循环水进水管，对右侧凝汽器铜管进行清洗。

若要清洗左侧凝汽器，只要将阀门B、D打开，开关闭A、C阀门，旋转分配器接通左侧管道，胶球就对凝汽器左侧进行清洗。

胶球的回收
旋转装球室切换装置至收球位置，15分钟后，先关装球室入口阀门，后停泵，打开空气门、放水门，松开上盖螺栓，取球并计算收球率。

收球时必须先关装球室入口门后停泵，否则循环水压力将胶球积于胶球泵与装球室之间的管道中，影响收球率。

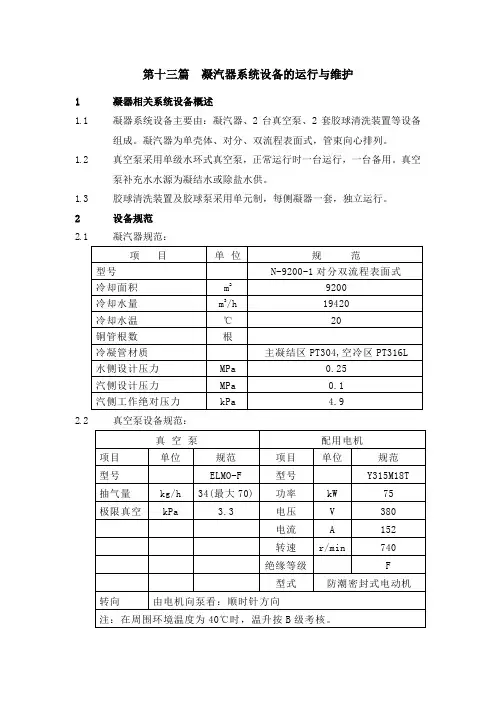

第十三篇凝汽器系统设备的运行与维护1凝器相关系统设备概述1.1凝器系统设备主要由：凝汽器、2台真空泵、2套胶球清洗装置等设备组成。

凝汽器为单壳体、对分、双流程表面式，管束向心排列。

1.2真空泵采用单级水环式真空泵，正常运行时一台运行，一台备用。

真空泵补充水水源为凝结水或除盐水供。

1.3胶球清洗装置及胶球泵采用单元制，每侧凝器一套，独立运行。

2设备规范2.1凝汽器规范：2.2真空泵设备规范：2.3胶球泵规范(两台)2.4凝器通循环水2.4.1通水前的系统检查2.4.2相关系统、设备检修工作结束，工作票终结，检查现场整洁卫生。

2.4.3确认凝器内无人及工具遗留，检查凝器人孔门关闭。

2.4.4相关系统表计齐全，一次门开启，仪表、信号电源送上，CRT指示正常。

2.4.5有关阀门校验正常。

2.4.6系统检查正常。

2.5循母已投入运行凝器的通水：（现暂不用此方式进行通水）2.5.1检查凝器循环水出水门关闭。

2.5.2联系相关岗位，稍开循环水进水门充压。

2.5.3开启凝器水侧放空气门，空气放尽后关闭放空气门。

2.5.4开启循环水进、出水门，注意循泵出口压力变化及循泵运行情况，必要时经值长同意增开循泵。

2.5.5检查凝器水侧及汽侧无泄漏（凝器通循环水后注意热井放水门是否有水流出）2.6循母尚未运行，启动循泵通循环水：2.6.1检查循泵具备启动条件。

2.6.2检查凝器循环水侧放水门关闭。

2.6.3检查凝器循环水进、出水门开启。

2.6.4启动循泵，循环水系统充压（此方式充压需至就地缓慢开启循泵出口液控蝶阀向系统充压），注意系统有关放空气门，空气放尽后关闭。

2.6.5凝器水侧空气放尽后关闭水侧放空气门。

2.6.6注意凝器进、出水压力，循泵出口压力，循环水回水情况。

2.6.7检查凝器水侧、汽侧无泄漏，如发现问题及时联系处理。

3凝器的隔离与恢复（运行中应值长同意，在全能值班员监护下进行）3.1凝器半边隔离的操作3.1.1检查隔离侧凝器胶球清洗装置退出运行。

• • • • • • • 手动活动各阀门查看胶球回收情况。 检查推杆位置。 凝结器放空气。 检查分配器挡板位置。 检查胶球泵运行情况。 增启循环泵提高循环水压力。 敲打胶球系统管道弯头或法兰连接部分。
胶球清洗系统
lyhrwk
胶球清洗系统
• 胶球清洗系统的论述 • 胶球清洗系统的故障原因及处理方法
胶球清洗系统的论述
• 胶球清洗系统 • 胶球清洗系统投退的操作
胶球清洗系统
• 一般采用直径比铜管内径大1~2mm的胶球来进行清洗。胶球被循环 水带进铜管后，被压缩变形与铜管内壁进行全周摩擦，这样胶球在循 环水压力作用下流经铜管时，就把铜管内壁清洗了一遍。利用胶球清 洗凝结器的主要原理是破坏了赃物在铜管内壁积聚粘附的条件，从而 起到预防结垢和清洗的目的。胶球一般采用圆形橡胶球，橡胶球的孔 隙大小均匀，孔与孔之间相通，长期泡在水中不变形，不变质，其湿 态视比重略大于循环水。对于球的硬度和耐磨性也有一定要求。普通 胶球用于保持管子清洁。 • 凝汽器胶球清洗系统的主要设备有：胶球泵、装球室、分配器、收球 网及专用阀门等。 • 胶球数量可按下式确定： • 角球数=20%铜管数/z（式中 z-凝汽器流程数） • 胶球装入胶球室中，从胶球泵来的压力水流过装球室把胶球带至分配 器，然后送入凝汽器循环水管。凝汽器出口循环水管上装有收球网， 起着收集胶球的作用。收集起来的胶球在一部分水流的夹带下陆续进 入胶球泵，再次送入装球室。至此，胶球完成了一次清洗任务，大约 需要时间40-50s。
胶球系统的故障原因及处理方法
• 胶球系统的故障原因 • 胶球系统影响收球率的因素 • 胶球系统收球率低的处理方法
胶球清洗系统的故障
• 阀门老化，门板脱落或阀门开关不到位。 • 分配器挡板脱落或在投运时挡板偏离预定 位置。 • 胶泵故障或叶轮磨损、轴承缺油或轴承 磨损等。
