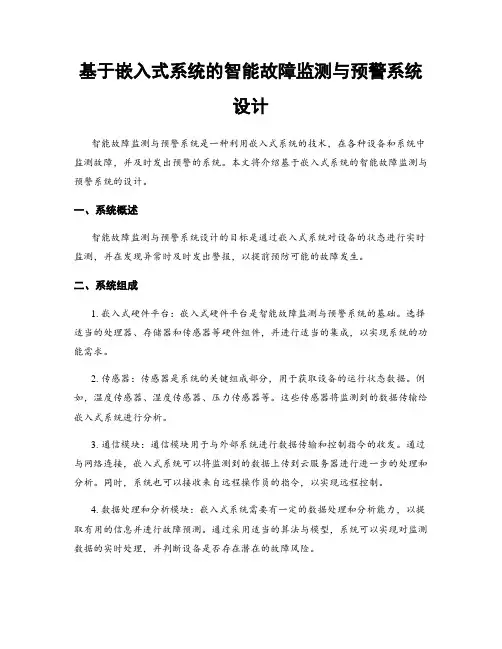

基于嵌入式系统的智能故障监测与预警系统设计智能故障监测与预警系统是一种利用嵌入式系统的技术，在各种设备和系统中监测故障，并及时发出预警的系统。

本文将介绍基于嵌入式系统的智能故障监测与预警系统的设计。

一、系统概述智能故障监测与预警系统设计的目标是通过嵌入式系统对设备的状态进行实时监测，并在发现异常时及时发出警报，以提前预防可能的故障发生。

二、系统组成1. 嵌入式硬件平台：嵌入式硬件平台是智能故障监测与预警系统的基础。

选择适当的处理器、存储器和传感器等硬件组件，并进行适当的集成，以实现系统的功能需求。

2. 传感器：传感器是系统的关键组成部分，用于获取设备的运行状态数据。

例如，温度传感器、湿度传感器、压力传感器等。

这些传感器将监测到的数据传输给嵌入式系统进行分析。

3. 通信模块：通信模块用于与外部系统进行数据传输和控制指令的收发。

通过与网络连接，嵌入式系统可以将监测到的数据上传到云服务器进行进一步的处理和分析。

同时，系统也可以接收来自远程操作员的指令，以实现远程控制。

4. 数据处理和分析模块：嵌入式系统需要有一定的数据处理和分析能力，以提取有用的信息并进行故障预测。

通过采用适当的算法与模型，系统可以实现对监测数据的实时处理，并判断设备是否存在潜在的故障风险。

5. 警报模块：当系统检测到设备存在故障风险时，需要及时发出警报以引起操作员的注意。

嵌入式系统可以通过声音、灯光、短信等方式发出警报，并将警报信息传输给远程操作员。

三、系统工作流程智能故障监测与预警系统的工作流程如下：1. 数据采集：传感器采集设备的各种状态数据，例如温度、湿度、电流等。

2. 数据传输：传感器将采集到的数据传输给嵌入式系统。

3. 数据处理与分析：嵌入式系统对传感器采集的数据进行处理和分析，提取有用的信息，并进行故障预测。

4. 故障判断：通过分析得到的信息，嵌入式系统判断设备是否存在故障风险。

5. 警报发出：如果系统判断设备存在故障风险，嵌入式系统将发出警报，并将警报信息传输给远程操作员。

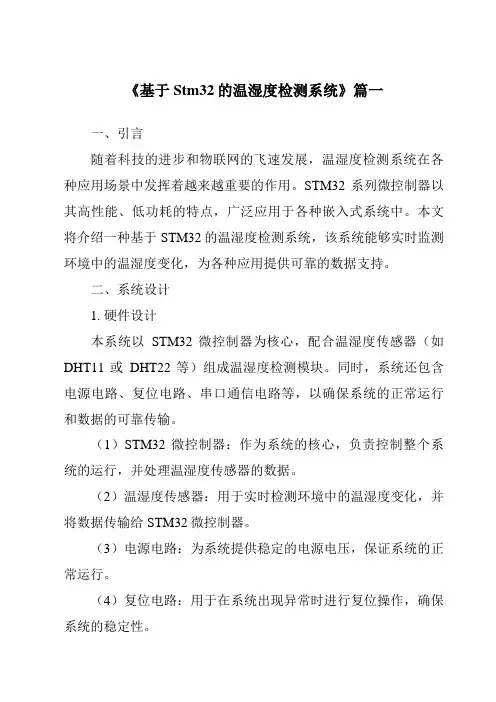

《基于Stm32的温湿度检测系统》篇一一、引言随着科技的进步和物联网的飞速发展，温湿度检测系统在各种应用场景中发挥着越来越重要的作用。

STM32系列微控制器以其高性能、低功耗的特点，广泛应用于各种嵌入式系统中。

本文将介绍一种基于STM32的温湿度检测系统，该系统能够实时监测环境中的温湿度变化，为各种应用提供可靠的数据支持。

二、系统设计1. 硬件设计本系统以STM32微控制器为核心，配合温湿度传感器（如DHT11或DHT22等）组成温湿度检测模块。

同时，系统还包含电源电路、复位电路、串口通信电路等，以确保系统的正常运行和数据的可靠传输。

（1）STM32微控制器：作为系统的核心，负责控制整个系统的运行，并处理温湿度传感器的数据。

（2）温湿度传感器：用于实时检测环境中的温湿度变化，并将数据传输给STM32微控制器。

（3）电源电路：为系统提供稳定的电源电压，保证系统的正常运行。

（4）复位电路：用于在系统出现异常时进行复位操作，确保系统的稳定性。

（5）串口通信电路：用于将STM32微控制器的数据传输至其他设备或上位机软件。

2. 软件设计软件设计主要包括STM32微控制器的程序设计和上位机软件的设计。

（1）STM32微控制器程序设计：采用C语言编写，实现温湿度数据的采集、处理和传输等功能。

程序通过I/O口读取温湿度传感器的数据，并进行处理和存储，然后通过串口通信电路将数据传输至上位机软件。

（2）上位机软件设计：用于接收STM32微控制器传输的温湿度数据，并进行实时显示和存储。

上位机软件可采用LabVIEW、Python等编程语言进行开发，实现数据的可视化展示和存储功能。

三、系统功能及特点1. 实时监测：本系统能够实时监测环境中的温湿度变化，为各种应用提供可靠的数据支持。

2. 高精度：采用高精度的温湿度传感器，确保数据的准确性。

3. 低功耗：STM32微控制器采用低功耗设计，延长了系统的使用寿命。

4. 易于扩展：本系统具有良好的可扩展性，可根据实际需求添加其他传感器或模块，实现更多的功能。

嵌入式系统中的实时温度监测与控制随着科技的不断发展和进步，嵌入式系统在日常生活中的应用越来越广泛。

从智能家居到智能工厂，嵌入式系统成为现代化社会中不可或缺的一部分。

在嵌入式系统中，实时温度监测与控制是一个非常重要的问题。

本文将从实际应用出发，探讨嵌入式系统中的实时温度监测与控制的方法和技术。

一、嵌入式系统介绍嵌入式系统是一种特殊的计算机系统，它通常嵌入于其他设备中，不像传统的计算机系统那样存在于独立的硬件系统中。

嵌入式系统能够实时地控制设备，并进行数据采集和处理。

例如，智能家居嵌入式系统可以控制温度、湿度、智能电器等各种设备，以提高生活质量。

二、温度检测在嵌入式系统中，温度检测是实现实时温度监控的关键。

实时温度监测的作用是能够及时发现温度变化，帮助我们更好地控制环境温度。

当然，在不同的应用场景中，实时温度检测的方法不同。

1、传感器检测传感器检测是最常见的一种温度监测方法。

通过在被监控环境中安装温度传感器，可以实时地检测出当前的温度，并将数据传输给嵌入式系统。

传感器检测的优点是准确、稳定，但是需要花费一定的成本和时间进行安装。

2、红外线检测红外线检测方式是通过红外线传感器来检测物体表面的温度变化。

红外线检测的优点是不会受到环境因素的干扰，能够在较长距离范围内进行监控，适用于一些需要在远距离监控的场景中。

3、图像处理图像处理是一种比较新颖的温度检测方式。

对于一些大型的智能工厂和摆满仪器设备的实验室等场景，使用传感器可能会不方便和不准确，这时候我们可以使用图像处理方法。

通过图像处理算法，可以从图像中识别出不同区域的温度变化，检测出环境中的异常温度。

三、温度控制实时温度控制是基于实时温度检测而进行的。

在嵌入式系统中，温度控制的作用是能够对环境温度进行精确地调节，以满足不同的需求。

同样地，在嵌入式系统中，实现温度控制的方法也是多种多样的。

1、电动调节器电动调节器是利用电机来控制温度的一种方法。

在温度达到一定范围之后，电动调节器会自动启动并将温度调整到预设的范围内。

嵌入式系统课程设计姓名：班级：学号：.目录：一．系统要求二．设计方案三．程序流程图四．软件设计五．课程总结与个人体会.一、系统要求使用STM32F103作为主控CPU设计一个温度综合测控系统，具体要求：1、使用热敏电阻或者内部集成的温度传感器检测环境温度，每0.1秒检测一次温度，对检测到的温度进行数字滤波（可以使用平均法）。

记录当前的温度值和时间。

2、使用计算机，通过串行通信获取STM32F103检测到的温度和所对应的时间。

3、使用计算机进行时间的设定。

4、使用计算机进行温度上限值和下限值的设定。

5、若超过上限值或者低于下限值，则STM32进行报警提示。

.二、设计方案本次课程设计的要求是使用STM32F103设计一个温度测控系统，这款单片机集成了很多的片上资源，功能十分强大，我使用了以下部分来完成课程设计的要求：1、STM32F103内置了3个12位A/D转换模块，最快转换时间为1us。

本次课程设计要求进行温度测定，于是使用了其中一个ADC对片上温度传感器的内部信号源进行转换。

当有多个通道需要采集信号时，可以把ADC配置为按一定的顺序来对各个通道进行扫描转换，本设计只采集一个通道的信号，所以不使用扫描转换模式。

本设计需要循环采集电压值，所以使用连续转换模式。

2、本次课程设计还使用到了DMA。

DMA是一种高速的数据传输操作，允许在外部设备和储存器之间利用系统总线直接读写数据，不需要微处理器干预。

使能ADC的DMA接口后，DMA控制器把转换值从ADC数据寄存器(ADC_DR)中转移到变量ADC_ConvertedValue中，当DMA传输完成后，在main函数中使用的ADC_ConvertedValue的内容就是ADC转换值了。

3、STM32内部的温度传感器和ADCx_IN16输入通道相连接，此通道把传感器输出的电压值转换成数字值。

STM内部的温度传感器支持的温度范围：-40到125摄氏度。

利用下列公式得出温度温度(°C) = {(V25 - VSENSE) / Avg_Slope} + 25式中V25是 VSENSE在25摄氏度时的数值（典型值为1.42V））曲线的平均斜率（典型值为4.3mV/C是温度与Avg_SlopeVSENSE利用均值法对转换后的温度进行滤波，将得到的温度通过串口输出。

嵌入式温度测量系统的设计与实现嵌入式温度测量系统是一种基于嵌入式技术和传感器技术的温度测量系统。

随着科技的发展，嵌入式温度测量系统越来越受到人们的关注。

下面我们就来探讨一下嵌入式温度测量系统的设计与实现。

一、设计嵌入式温度测量系统设计步骤如下：1. 确定系统需求：包括测量温度范围、精度、测量间隔、数据处理方式等参数。

2. 确定选用的传感器类型：根据测量要求，选择相应的温度传感器类型。

如NTC热敏电阻、热电偶、热电阻等。

3. 建立硬件电路：设计合适的硬件电路，将传感器与处理器连接。

准确采集温度数据。

4. 编写软件程序：编写合适的软件程序，将采集到的温度数据处理，并作为输出。

5. 实现数据通信：根据系统的需求，设计合适的通信方式，将数据及时的传输给其他设备。

二、实现嵌入式温度测量系统实现步骤如下：1. 选用适当的芯片：根据自己的需求，选用适当的芯片，比如常用的stm32、arduino、MCU等。

2. 选用合适的传感器：根据需求，选择合适的温度传感器，如DS18B20, TLM9941ISHJ, Thermocouple Type-K等传感器。

3. 搭建硬件电路：利用电路设计软件，设计出嵌入式温度测量系统的硬件电路，并制造出PCB板。

4. 编写相应软件：利用相应的开发工具，编写出嵌入式温度测量系统的软件程序。

5. 调试和测试：将硬件连接好后，通过调试和测试程序，确保嵌入式温度测量系统的功能达到预期。

三、总结嵌入式温度测量系统是一种实用性强且功能高的温度测量系统。

不同的系统设计有不同的实现方法，本文只是简单的介绍了嵌入式温度测量系统的设计与实现步骤。

对于嵌入式技术爱好者来说，希望能够通过学习本文获得一些有价值的内容。

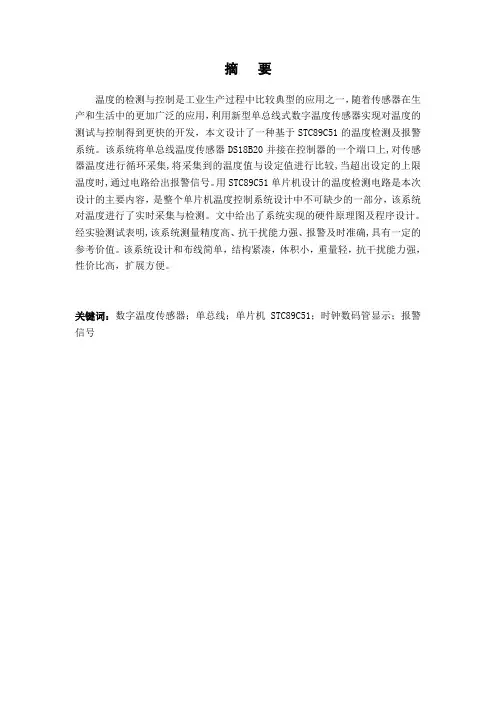

摘要温度的检测与控制是工业生产过程中比较典型的应用之一，随着传感器在生产和生活中的更加广泛的应用，利用新型单总线式数字温度传感器实现对温度的测试与控制得到更快的开发，本文设计了一种基于STC89C51的温度检测及报警系统。

该系统将单总线温度传感器DS18B20并接在控制器的一个端口上,对传感器温度进行循环采集,将采集到的温度值与设定值进行比较,当超出设定的上限温度时,通过电路给出报警信号。

用STC89C51单片机设计的温度检测电路是本次设计的主要内容，是整个单片机温度控制系统设计中不可缺少的一部分，该系统对温度进行了实时采集与检测。

文中给出了系统实现的硬件原理图及程序设计。

经实验测试表明,该系统测量精度高、抗干扰能力强、报警及时准确,具有一定的参考价值。

该系统设计和布线简单，结构紧凑，体积小，重量轻，抗干扰能力强，性价比高，扩展方便。

关键词：数字温度传感器；单总线；单片机STC89C51；时钟数码管显示；报警信号1设计任务及要求 (3)1.1 设计任务 (3)1.2 设计要求 (3)2 设计总体方案及器材显示 (4)2.1设计总体方案 (4)2.2器材选用分析 (5)2.2.1 DS18B20温度传感器 (5)2.2.2 STC89C51单片机介绍 (7)3 硬件电路的设计 (9)3.1 电源电路 (9)3.2 显示电路、报警电路、复位电路、按键电路 (9)4 软件流程及描述 (11)4.1 主程序流程图和按键处理子程序 (11)4.2 读温度子程序 (13)4.3 温度转换命令子程序 (14)4.4 计算温度子程序 (14)5 心得体会 (14)6参考文献 (16)7附录 (16)1 设计任务及要求1.1 设计任务1、根据设计内容与要求，弄清系统及各个模块的工作流程，完成电路原理图，包括单片机最小系统模块、LED显示模块、蜂鸣器报警模块、矩阵键盘模块、串行口下载模块和电源模块，最终在万用板上焊接，完成整个系统硬件设计。

嵌入式的智能环境监测系统的设计与实现简介本文档旨在介绍嵌入式的智能环境监测系统的设计与实现。

该系统通过使用嵌入式技术，可以监测和控制室内环境的温度、湿度、光照等参数，提供智能化的环境管理功能。

系统设计智能环境监测系统的设计包括硬件和软件两个方面。

硬件设计系统的硬件部分主要包括传感器模块、控制模块和通信模块。

1. 传感器模块：通过选择适当的传感器，如温度传感器、湿度传感器和光照传感器等，实时监测室内环境的相关参数。

2. 控制模块：根据传感器获取的数据，控制系统的操作，如调节室内温度、控制灯光等。

3. 通信模块：将传感器获取的数据和系统的控制命令通过无线通信方式传输给其他设备，如手机或电脑，实现远程监控和控制。

软件设计系统的软件部分主要包括嵌入式操作系统和应用程序。

1. 嵌入式操作系统：选择适合的嵌入式操作系统，如Linux嵌入式系统，为系统提供稳定可靠的运行环境。

2. 应用程序：通过编程实现数据采集、控制和通信等功能。

可以使用C/C++或Python等编程语言进行开发。

系统实现系统的实现可以按照以下步骤进行：1. 硬件搭建：根据设计要求，选择合适的传感器，搭建传感器模块，并与控制模块和通信模块连接。

2. 软件开发：按照设计要求，选择合适的嵌入式操作系统，编写应用程序，实现数据采集、控制和通信等功能。

3. 系统测试：通过模拟不同的环境场景，对系统进行测试和调试，确保系统的稳定性和可靠性。

4. 系统部署：将系统部署在实际的环境中，并进行使用和监测。

总结通过本文档的介绍，我们了解了嵌入式的智能环境监测系统的设计与实现。

该系统可以通过硬件和软件的配合，实时监测和控制室内环境的相关参数，提供智能化的环境管理功能。

在实际应用中，可以根据需求进行定制和扩展，以满足不同场景的需求。

基于嵌入式系统数字温度的测试系统设计基于嵌入式系统数字温度的测试系统设计温度传感器是一类被广泛应用且被最先开发的传感器。

但大多数温度传感器没有对数字信号分析及处理，达到自动化控制的效果。

因此，本设计基于这种情况，利用相关软硬件提高了温度传感器的实用价值。

下面一起来看看吧！2.总体设计2.1系统功能模块设计从需求分析可以看出，该系统的功能模块应包括以下几个部分：实时温度采集与更新模块、自定义温度警报模块、超温报警模块。

DS18B20采用了单总线方式的传输协议，即只需要一根管脚就可以对输入输出进行控制。

此种单总线传输协议在实际应用中有很大优势，使用此种协议的芯片不需要任何外围电路，对硬件设计时的复杂性大大简化了许多。

2.2系统软件设计方案2.2.1嵌入式操作系统选择在本设计当中，硬件平台完全支持Linux、开发便捷迅速、资料众多、内核小、效率高等优点决定了在本设计当中的稳定性等优点，均使得本设计采用了Linux作为开发的操作系统。

2.2.2应用层程序语言选择应用程序使用C语言进行开发，使用Linux标准C语言接口，与驱动层进行交互。

3.硬件设计3.1整体硬件电路设计根据硬件设计方案，在开发中用到的硬件有Tiny6410开发板、DS18B20数字温度传感器、USB转串口数据线。

3.2硬件连接方式将USB转串口线一端接在Tiny6410的串口1上，另一端连接PC 机USB接口。

两个DS18B20传感器的VCC与GND管脚并联起来，与Tiny6410开放的电源与地线接口相连，两个传感器的数据接口一起连接在S3C6410的GPIO的管脚上。

4.软件设计4.1嵌入式系统架构本系统在软件方面主要由Linux内核裁剪和移植、底层驱动程序开发、上层应用程序开发三部分组成。

其中，Linux内核的运行需要有引导程序BootLoader、内核的配置裁剪与编译、根文件系统的编译三个部分支持。

4.2驱动程序设计在本设计当中，对DS18B20数字温度传感器根据其数据手册上的传输协议及参数进行驱动编写，首先要明确其控制参数及流程。

基于嵌入式系统的温湿度自动监测与控制系统设计摘要随着科技的不断发展和智能家居的兴起，温湿度自动监测与控制系统逐渐成为人们生活中的一部分。

本文介绍了一种基于嵌入式系统的温湿度自动监测与控制系统的设计。

该系统由传感器模块、嵌入式主控模块和执行模块组成，能够实现对温度、湿度的实时监测以及对室内环境的自动调节。

同时，该系统还具有实时远程监控、数据存储和分析等功能。

通过实验验证，该系统具有较高的稳定性和实用性，能够有效提高人们的生活质量。

关键词：嵌入式系统；温湿度自动监测与控制；传感器；远程监控；数据存储与分析AbstractWith the continuous development of technology and the rise of smart homes, automatic temperature and humidity monitoring and control systems have gradually become a part of people's lives. This paper introduces a design of automatic temperature and humidity monitoring and control system based on embedded system. The system is composed of sensor module, embedded main control module and execution module, which can realize real-time monitoring of temperature and humidity, and automatic adjustment of indoor environment. At the same time, the system also has functions such as real-time remote monitoring, data storage and analysis. Through experiments, the system has high stability and practicality, which can effectively improve people's quality of life.Keywords: embedded system; automatic temperature and humidity monitoring and control; sensor; remote monitoring; data storage and analysis第一章绪论1.1 研究背景和意义近年来，随着科技的发展和社会的进步，人们对于生活质量的要求越来越高。

基于嵌入式系统的智能环境监测设计设计一个基于嵌入式系统的智能环境监测系统，可以实时监测环境中的温度、湿度、光照强度和空气质量等参数。

该系统可以自动采集环境数据，并通过无线通信方式传输到远程服务器进行分析和存储。

用户可以通过手机应用或网页界面实时查看环境数据，并设置相应的报警阈值。

1. 嵌入式系统：嵌入式系统是一种专门设计和嵌入到其他设备中的计算机系统，它具有高度集成、低功耗、稳定可靠等特点。

在这个智能环境监测系统中，我们将使用一种嵌入式芯片或微控制器作为系统的核心处理单元，来实现数据采集、处理和通信等功能。

2. 智能环境监测系统：智能环境监测系统是一种能够自动监测并分析环境参数的系统。

在本设计中，我们将使用传感器来检测环境中的温度、湿度、光照强度和空气质量等参数。

这些传感器可以将环境数据转换为电信号，并通过嵌入式系统进行采集和处理。

3. 实时监测：系统将以实时的方式监测环境参数的变化。

通过设置合适的采样率，系统能够在短时间内对环境参数进行多次采集，并将采集到的数据进行平均或滤波处理，以获得更精确的结果。

这样的实时监测能够及时反映环境的变化，帮助用户掌握环境的动态。

4. 数据传输：系统将采集到的环境数据通过无线通信方式传输到远程服务器。

这可以通过使用Wi-Fi、蓝牙或移动网络等方式实现。

传输过程中，数据将通过一定的数据加密和压缩算法进行处理，以保证数据传输的安全性和效率。

5. 数据分析和存储：传输到远程服务器后，环境数据将进行进一步的分析和存储。

服务器上的软件将对数据进行处理，比如计算平均值、最大值、最小值等统计指标，以及生成图表和报表等。

同时，数据也将被存储在数据库或云存储中，以供用户随时查询和回顾。

6. 用户界面：用户可以通过手机应用或网页界面实时查看环境数据。

这个界面可以显示当前环境参数的数值和趋势图，让用户能够直观地了解环境的变化情况。

同时，用户也可以设置报警阈值，当环境参数超过或低于设定的阈值时，系统将自动发送警报通知用户。

嵌入式系统中的智能监控与报警系统设计与实现智能监控与报警系统在嵌入式系统中的设计与实现是当前技术发展的重要方向之一。

随着物联网和智能家居的快速发展，人们对安全和便利性的需求不断增加。

智能监控与报警系统的设计与实现，可以实现对室内外环境状态的实时监测和安全事件的自动报警，为人们提供更高水平的保护。

一、设计目标和功能需求在设计与实现智能监控与报警系统之前，需要确定设计目标和功能需求。

智能监控与报警系统的目标是实现对用户环境的全面监测和及时响应，同时提供安全报警功能。

以下是智能监控与报警系统的功能需求：1. 实时监测：系统应能够对室内外环境的温度、湿度、烟雾、气体浓度等参数进行实时监测，并能提供历史数据查询功能。

2. 远程控制：用户可以通过手机应用或电脑客户端对监控摄像头进行远程控制，实现对目标区域的全方位观测。

3. 安全报警：系统能够通过声光报警器、手机短信或邮件等方式向用户及时发送警报，以便用户采取相应的应对措施。

4. 数据存储与备份：监控系统应具备数据存储和备份能力，以便用户在需要时能够查看历史数据和备份重要数据。

5. 多传感器接口：系统应能够接入多个传感器，以实现对不同类型环境参数的监测。

二、系统组成与通信方式智能监控与报警系统可以由以下组成部分构成：1. 传感器：用于监测环境参数变化，根据不同的监测任务需求，将适当选择不同类型的传感器，如温湿度传感器、烟雾传感器、气体传感器等。

2. 控制器：用于传感器数据的采集和处理，以及报警功能的控制。

控制器可以采用单片机或嵌入式平台实现。

3. 通信模块：用于传输监测数据和报警信息。

通信模块可以选择WiFi模块、以太网模块或无线通信模块等。

4. 数据存储与分析单元：用于存储和处理监测数据，用户可以通过手机应用或电脑客户端查看历史数据和进行数据分析。

智能监控与报警系统的通信方式可以采用以下几种：1. 无线通信：利用WiFi、蓝牙或ZigBee等无线通信技术，将监测数据和报警信息传输到用户的手机或电脑。

嵌入式系统设计性实验报告水温控制系统系别：自动化工程系专业：自动化学号: ****姓名：****指导老师：****2012年6月08日水温控制系统设计作者：*** 班级：***** 学号：****【摘要】：该实验设计基于飞思卡尔MC9S12DG128开发板平台，通过在codewarrior开发环境编程而组成的一个水温自动控制系统。

容器内的水温可以通过外部扫描键盘来人工设定。

温度值设定后系统将通过热电阻丝来测定当前的温度值。

当系统的水温下降时，当前的水温值会由LED显示出来。

系统的可实现的功能：1、四位数码管显示容器里的当前温度，水温可以显示到小数点后一位；2、可以用键盘人工设定水的温度值；3、利用串口使实验面板与计算机进行通信。

4.采用PID控制算法，使得温度稳定在一定范围内。

关键字：水温控制，单片机MC9S12DG128前言：利用飞思卡尔MC9S12DG128单片机设计并制作一个水温自动控制系统，控制对象为1升净水，容器为搪瓷器皿。

水温可以在40~90摄氏度范围内由人工设定，串口每秒钟向计算机发送一次温度值，数码管采用动态扫描方式显示当前水温。

当环境温度降低时采用PWM工程DA转换器控制电热丝加热，实现自动控制，以保持设定的温度基本不变。

一、系统设计方案1.1水温控制系统设计要求（1）温度设定范围为 40～90℃，最小区分度为1℃，标定温度≤1℃。

（2）环境温度降低时（例如用电风扇降温）温度控制的静态误差≤1℃。

（3）用十进制数码管显示水的实际温度保留一位小数。

（4）采用适当的控制方法（如数字PID），当设定温度突变（由 40℃提高到60℃）时，减小系统的调节时间和超调量。

（5）温度控制的静态误差≤0.2℃。

（6）从串口输出水温随时间变化的数值。

1.2水温控制系统部分1.2.1控制系统框图给定值 输入图1 控制系统框图二、系统设计总体框图及各模块作用2.1 系统设计总体框图图2 系统设计总框图2.2每个功能模块作用介绍：单片机：单片机是整个控制系统的核心，在此 我用MC9S12DG128提MC9S12DG128 驱动电路 LED 显示 电源电路晶振电路 复位电路 键盘输入电路 串口通 信 PC 机 MCU 内部A/D 转换器 控制器 被控对象检测变送器ssr 执行器 调理 电路 热电阻丝 固态SSR 电热丝 BDM 调试电路PLL 电路供系统控制所需要的I/O口，中断、定时以及存放中间结果的RAM。

基于嵌入式的温度检测报警系统设计与实现本文设计并实现了一种基于嵌入式系统的温度检测报警系统。

该系统能够检测环境温度，并在温度超过设定阈值时报警。

系统硬件采用了STM32F103C8T6单片机作为主控制器，DS18B20温度传感器作为温度检测模块，继电器控制器作为报警器件。

系统软件采用Keil C编译器进行开发，主要分为温度检测、报警控制、LCD显示三个模块。

温度检测模块利用DS18B20温度传感器检测环境温度，并将温度值通过OneWire接口传输至主控制器。

在Keil C编译器中读取传感器数据，并进行校验和转换，最终得到环境温度值。

为避免出现温度误差，系统采用了多个传感器进行检测，并在软件筛选后进行平均数运算，最终得到一个准确的环境温度值。

报警控制模块利用主控制器控制继电器开关状态，实现对报警器件的控制。

在用户设置温度阈值时，主控制器会对当前温度值进行比较，当温度超过设定阈值时，系统会触发继电器开关，驱动报警器件发出声音和光闪烁，以提醒用户注意环境温度的变化。

LCD显示模块利用主控制器控制LCD屏幕的显示内容，实现对温度、阈值等参数的展示和修改。

用户可以通过按键进行设定，同时屏幕上会显示当前的温度值和设定的阈值。

当温度超过设定阈值时，屏幕上会相应地显示“ALARM”或者“OVERHEAT”等文字提示。

总之，该系统通过简单的硬件和软件设计，实现了对环境温度的准确检测和报警，为用户提供了有效保障。

该系统可以应用于工厂、实验室等对温度要求较高的场合，具有广泛的应用前景。

为了更好地理解和评估基于嵌入式的温度检测报警系统的性能，我们列出了一些相关的数据，并进行了分析。

1. 温度检测精度：系统采用多点传感器同时进行检测，并在软件中进行平均计算，从而减少温度误差，达到了±0.5℃的检测精度。

2. 报警响应速度：当温度超过设定阈值时，系统能够实时触发继电器，驱动报警器件发出声光报警，实现快速响应。

3. 报警器件音量：系统采用继电器控制式蜂鸣器和LED灯作为报警器件，音量较大，且用LED灯进行可视化提醒，可以有效引起用户的注意。

嵌入式系统课程设计姓名：班级：学号：目录：一．系统要求二．设计方案三．程序流程图四．软件设计五．课程总结与个人体会一、系统要求使用 STM32F103 作为主控CPU 设计一个温度综合测控系统，具体要求：1、使用热敏电阻或者内部集成的温度传感器检测环境温度，每0.1 秒检测一次温度，对检测到的温度进行数字滤波（可以使用平均法）。

记录当前的温度值和时间。

2、使用计算机，通过串行通信获取STM32F103 检测到的温度和所对应的时间。

3、使用计算机进行时间的设定。

4、使用计算机进行温度上限值和下限值的设定。

5、若超过上限值或者低于下限值，则STM32 进行报警提示。

二、设计方案本次课程设计的要求是使用STM32F103设计一个温度测控系统，这款单片机集成了很多的片上资源，功能十分强大，我使用了以下部分来完成课程设计的要求：1、STM32F103内置了 3 个 12 位 A/D 转换模块，最快转换时间为1us。

本次课程设计要求进行温度测定，于是使用了其中一个 ADC对片上温度传感器的内部信号源进行转换。

当有多个通道需要采集信号时，可以把 ADC配置为按一定的顺序来对各个通道进行扫描转换，本设计只采集一个通道的信号，所以不使用扫描转换模式。

本设计需要循环采集电压值，所以使用连续转换模式。

2、本次课程设计还使用到了DMA。

DMA是一种高速的数据传输操作，允许在外部设备和储存器之间利用系统总线直接读写数据，不需要微处理器干预。

使能 ADC的 DMA接口后，DMA控制器把转换值从 ADC 数据寄存器 (ADC_DR)中转移到变量 ADC_ConvertedValue 中，当 DMA 传输完成后，在 main 函数中使用的 ADC_ConvertedValue 的内容就是ADC转换值了。

3、STM32内部的温度传感器和ADCx_IN16输入通道相连接，此通道把传感器输出的电压值转换成数字值。

STM内部的温度传感器支持的温度范围： -40 到 125 摄氏度。

嵌入式系统课程设计(基于ARM的温度采集系统设计)1000
字
嵌入式系统是一种基于微处理器或微控制器、专用硬件和软件的计算机系统，具有小型化、低功耗、实时性强等特点。

本次课程设计旨在设计一种基于ARM的温度采集系统，实现对温度值的实时监测与显示。

首先，需要选用一款适合嵌入式系统的ARM处理器。

考虑到性能和功耗的平衡，本次选用STM32F103C8T6处理器。

其主要特点有：基于ARM Cortex-M3内核，时钟频率为72MHz，具有64KB闪存和20KB SRAM。

接下来，需要选择温度传感器。

考虑到成本和精度等因素，本次选用DS18B20数字温度传感器。

DS18B20具有以下特点：数字接口，
精度为±0.5℃，温度响应快速，封装为TO-92。

然后，需要编写嵌入式软件。

本次采用Keil MDK-ARM开发环境，编写C语言程序。

程序主要包括以下部分：
1. 初始化：包括STM32外设的初始化，如时钟、GPIO、USART等。

2. 温度采集：通过OneWire协议与DS18B20通信，读取温度值，计算并保存到指定变量中。

3. 温度显示：使用USART串口通信，把温度值转换为ASCII码，并通过串口发送到上位机。

上位机可以使用串口调试助手等软件进行数据接收和显示。

最后，进行实验测试。

将DS18B20连接到STM32，把程序烧录到处
理器中，通过串口调试助手连接上位机，即可实时显示温度值。

实验测试表明，该系统温度采集准确可靠，响应速度快，可广泛应用于各种实时温度监测场景。
