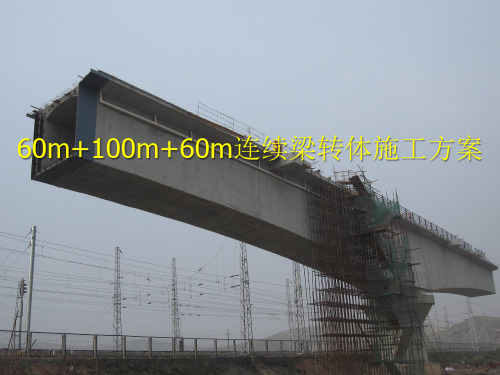

60+100+60m连续梁转体施工方案3教学讲义
• 4.3.1.4 转体的气候条件要求 • 转体施工时风速≯10m/s（即5级大风），转体前1周与气象
部门及时沟通，保证转体不在大风及雨雪天气下进行。
• 4.3.1.5 防超装置 • 为保障转体施工时转动不超过设计位置，应加设限位装置。
当梁体即位时在其前端放置Ⅰ32a工字钢横梁，使工字钢横 梁与转盘撑脚接触位置即可转体就位位置。
1
单位
用途
套
牵引动力
套
主控系统
台 供油系统(备用2台)
台
预紧牵引索
套
助推用
台 撑脚处位移测量
台 千斤顶处反力测试
套
数据分析计算
四、转体施工
• 4.1 转体系统的组成 • 转体系统主要由球铰、下滑道、撑脚、转体系统
牵引索及动力系统组成。
• 4.1.1 牵引动力系统 • 牵引索数量为7束，根据计算使用200t连续千斤顶
转动距离为2.57m，转动角度为3°，牵引索伸长20.9cm （理论计算）.
4.3.3 正式转体
4.4.3.1 转体实施
同步转体控制，见下图。 同时启动，现场设同步启动指 挥员，采用对讲机进行通讯指挥。 连续千斤顶公称油压相同， 转体采用同种型号的两套液压设备，转体时控制好油表压力， 并进行同步观测。
即可。本桥转体系统施工由具备施工经验的柳州 OVM公司负责。每套自动连续转体系统由两台 ZLD2000型连续提升千斤顶，两台ZLDB液压泵站 和一台LSDKC-8电脑主控台，
• 4.1.2 牵引索 • 转体转盘埋设有2对牵引索，穿过ZLD2000-300型
连续顶推千斤顶。
4.2 转体结构的牵引力、安全系数、助推力计算及转体 时间的初步计算
• ⑸ 转体结构接近设计位置（距设计位置的距离需由测试出
(高铁)连续梁桥施工监控方案
目录1、工程概况 (1)1.1工程概况 (1)2、编制依据及适用范围 (2)3、施工控制重点分析 (3)3.1主跨预拱度计算 (3)3.2合拢施工的控制 (4)4、施工控制方案 (5)4.1施工控制的目标和方法 (5)4.1.1监控目标 (5)4.1.2监控方法 (6)4.2施工控制工作计划 (8)4.3施工控制工作内容 (8)4.3.1施工控制仿真计算 (8)4.3.2施工控制现场监测 (11)4.4提交监测成果形式 (15)5、施工控制实施组织 (16)5.1施工控制组织机构 (16)5.2施工控制中的职责 (16)5.3现场施工控制数据信息交流与工作流程 (18)6、施工控制人员及设备配备 (19)6.1人员及设备配备 (19)6.2施工监控全过程的软件系统 (20)7、质量保证措施 (21)连徐线东海特大桥连续梁桥施工监控方案7.1建立健全质量保证体系 (21)7.2组织保证体系 (21)7.3制度保证体系 (22)8、安全保证措施 (25)8.1人员安全保障措施 (25)8.1.1对现场监控人员进行安全教育与管理 (25)8.1.2现场监控准备 (25)8.1.3现场作业安全管理措施 (26)8.2安全检查 (26)8.3安全应急预案 (26)8.3.1处理原则 (26)8.3.2应急组织机构及职责 (27)9、附件 (28)连徐铁路站前I标连续梁施工监控方案1、工程概况1.1工程概况中铁四局连徐铁路站前1标位于江苏省连云港市境内，途径连云港市的海州区、东海县。
正线长度47.701公里，合同工期42个月，合同造价27.005亿元，主要工程包括路基及站场10.8km，地基处理245.6万m，路基土石方152.9万方。
桥梁46.2km/4座，其中桩基11594根，承台1441个，墩身1444个。
框架桥10300顶平米/8座，涵洞733横延米/22座，箱梁预制架设726孔，T梁预制架设108单线孔。
连续刚构桥施工监控方案
预拱分析采用与施工过程逆方向的反向分析计算方法，即认为变截 面箱型连续箱梁合龙3500天后，箱梁顶面达到了设计要求给定的标高， 然后在增加挂篮、模板和施工附加荷载的条件下，按实际施工的逆过 程，逐步“拆除”各节段箱梁，计算剩余部分的标高，与被“拆除”节段最 邻近的箱梁顶面标高减去其设计标高，即该节段的预拱度。持续此计算 过程，由合龙段反推至第二节段，由此得到各节段的预拱。
4.8 系统误差识别及消除
无论是理论计算所取的各种设计参数（如材料特性，截面刚度，徐 变系数等）或者是根据实测得到的数据都存在误差。为了分析调整这些 误差，可以将桥梁施工看作是一个复杂的动态过程，运用现代的信息控 制理论进行分析，以确保最佳的施工控制方案，指导现场施工，使结构 的实际状态逼近理想状态。
但是，对于特大桥来讲，施工成桥后的状态与设计成桥状态不可能完全 吻合，总会存在或多或少的偏差，故在施工成桥后，部分计算要在施工 完成后而桥梁运营前进行，全面了解整个结构的线型和内力状态，以使 结构更好地进行运营。
4.7 立模标高的确定
在大跨度预应力混凝土箱梁悬臂浇筑过程中，随着箱梁的延伸，结 构自重将逐步施加于已浇筑的节段上，使其挠度逐渐增大而变化。因 此，在各节段施工时需要有一定的施工预拱（设计单位事先给出了各节 段的预拱值）。但实际施工中，影响挠度的因素较多，主要有箱梁自 重、挂篮变形、预施应力大小、施工荷载、混凝土收缩徐变、预应力损 失、温度变化等。挠度控制将影响到合龙精度和成桥线形，故对其必须 进行精确的计算和严格的控制。通过实测，对设计部门给定的预拱值在 一定的范围作适当修正。否则，多跨度桥梁桥将可能出现较明显的起伏 现象。
6、施工监控中应强调的问题 16 7、施工监控实施的保证措施 16
7.1 监控技术方案的保证措施 16 7.17
4.8 系统误差识别及消除
无论是理论计算所取的各种设计参数（如材料特性，截面刚度，徐 变系数等）或者是根据实测得到的数据都存在误差。为了分析调整这些 误差，可以将桥梁施工看作是一个复杂的动态过程，运用现代的信息控 制理论进行分析，以确保最佳的施工控制方案，指导现场施工，使结构 的实际状态逼近理想状态。
但是，对于特大桥来讲，施工成桥后的状态与设计成桥状态不可能完全 吻合，总会存在或多或少的偏差，故在施工成桥后，部分计算要在施工 完成后而桥梁运营前进行，全面了解整个结构的线型和内力状态，以使 结构更好地进行运营。
4.7 立模标高的确定
在大跨度预应力混凝土箱梁悬臂浇筑过程中，随着箱梁的延伸，结 构自重将逐步施加于已浇筑的节段上，使其挠度逐渐增大而变化。因 此，在各节段施工时需要有一定的施工预拱（设计单位事先给出了各节 段的预拱值）。但实际施工中，影响挠度的因素较多，主要有箱梁自 重、挂篮变形、预施应力大小、施工荷载、混凝土收缩徐变、预应力损 失、温度变化等。挠度控制将影响到合龙精度和成桥线形，故对其必须 进行精确的计算和严格的控制。通过实测，对设计部门给定的预拱值在 一定的范围作适当修正。否则，多跨度桥梁桥将可能出现较明显的起伏 现象。
6、施工监控中应强调的问题 16 7、施工监控实施的保证措施 16
7.1 监控技术方案的保证措施 16 7.17
桥梁监控方案
7.持续优化：根据运行情况，不断优化监测系统，提高监控效果。
六、法律法规与标准
1.严格遵守国家相关法律法规，如《中华人民共和国安全生产法》、《中华人民共和国道路交通安全法》等；
2.参照行业标准，如《公路桥梁养护技术规范》、《城市桥梁检测与评估技术规范》等；
3.遵循企业内部管理制度，确保项目合规、安全、高效运行。
七、保障措施
1.组织保障：成立项目组，明确职责，加强协作；
2.人员保障：配备专业技术人员，进行系统培训；
3.技术保障：采用先进、成熟的技术，确保系统稳定可靠；
4.资金保障：合理预算，确保项目资金充足；
5.安全保障：制定应急预案，加强安全防护。
本方案旨在为桥梁监控提供一套合法合规、科学有效的监测体系，为桥梁安全运行提供有力保障。希望相关部门认真组织实施，确保项目顺利推进。
4.数据存储与分析
数据存储采用分布式数据库，实现海量数据的存储与管理。数据处理与分析模块采用大数据分析技术，对桥梁结构健康状态进行实时评估。
5.预警与报警
当监测数据超过预设阈值时，系统自动发出预警信号，并通过短信、电话等方式通知相关人员。
五、实施步骤
1.调研与评估：对桥梁进行现场调研，评估监测需求，确定监测方案；
2.设备选型与采购：根据监测方案，选型采购相关传感器、数据采集设备等；
3.系统集成与调试：将传感器、数据采集设备等集成到监测系统中，进行系统调试；
4.数据采集与分析：启动监测系统，实时采集数据，进行数据分析；
5.预警与报警：根据数据分析结果，实施预警与报警；
6.养护与管理：根据监测数据，制定桥梁养护计划，指导养护工作；
5.数据采集与处理：启动监测系统，实时采集数据，进行数据处理与分析；
六、法律法规与标准
1.严格遵守国家相关法律法规，如《中华人民共和国安全生产法》、《中华人民共和国道路交通安全法》等；
2.参照行业标准，如《公路桥梁养护技术规范》、《城市桥梁检测与评估技术规范》等；
3.遵循企业内部管理制度，确保项目合规、安全、高效运行。
七、保障措施
1.组织保障：成立项目组，明确职责，加强协作；
2.人员保障：配备专业技术人员，进行系统培训；
3.技术保障：采用先进、成熟的技术，确保系统稳定可靠；
4.资金保障：合理预算，确保项目资金充足；
5.安全保障：制定应急预案，加强安全防护。
本方案旨在为桥梁监控提供一套合法合规、科学有效的监测体系，为桥梁安全运行提供有力保障。希望相关部门认真组织实施，确保项目顺利推进。
4.数据存储与分析
数据存储采用分布式数据库，实现海量数据的存储与管理。数据处理与分析模块采用大数据分析技术，对桥梁结构健康状态进行实时评估。
5.预警与报警
当监测数据超过预设阈值时，系统自动发出预警信号，并通过短信、电话等方式通知相关人员。
五、实施步骤
1.调研与评估：对桥梁进行现场调研，评估监测需求，确定监测方案；
2.设备选型与采购：根据监测方案，选型采购相关传感器、数据采集设备等；
3.系统集成与调试：将传感器、数据采集设备等集成到监测系统中，进行系统调试；
4.数据采集与分析：启动监测系统，实时采集数据，进行数据分析；
5.预警与报警：根据数据分析结果，实施预警与报警；
6.养护与管理：根据监测数据，制定桥梁养护计划，指导养护工作；
5.数据采集与处理：启动监测系统，实时采集数据，进行数据处理与分析；
大跨径连续刚构桥施工监控管理办法
大跨径连续刚构桥施工监控管理办法大跨径连续刚构桥施工监控管理办法1、监控的目的、原则与方法1.1监控目的为确保连续刚构桥主桥在施工过程中，结构受力和变形始终处于安全可控范围内，且成桥后主梁线形符合设计要求，结构恒载内力状态接近设计期望，在主桥施工过程中应进行监控。
施工监控是根据施工监测所得的结构参数真实值，进行施工阶段模拟仿真计算、确定每个悬浇节段的立模标高，并在施工过程中根据施工监测的成果对误差进行分析、预测和对下一立模标高进行调整，以此来保证成桥后桥面线形、合拢段两悬臂端标高的相对偏差不大于规定值以及结构内力状态符合设计要求。
在大跨径桥梁的悬臂施工中，累计挠度的计算和分析处理是极为重要的一环，它不仅影响到桥梁合拢的精度，而且影响到成桥线形与设计线形的吻合程度。
一般来讲，箱梁悬臂施工中影响挠度大小的因素主要有混凝土容重、弹性模量、收缩徐变、日照和温度变化、预应力大小、结构体系转换、挂篮变形、施工荷载和桥墩变位等因素。
设计中各项参数的设定值与实际施工状态值不可能一致，加上计算理论的不完善（主要指混凝土收缩徐变）导致箱梁计算挠度与实测挠度有较大偏差，而且对挠度偏差的控制随悬臂跨径增大，难度也越大。
采取科学有效的措施对箱梁挠度实施监控，预测分析、实时调整，以达到大桥实际合拢线形尽可能地吻合目标线形，这是施工监测的主要目的。
通过施工过程的数据采集、分析和严格控制，确保结构的安全性、稳定性和可控性, 保证结构受力合理和线形平顺，减小施工误差的影响，尽可能减少调整工作量，为大桥安全顺利建成和正常运营提供技术保障。
1.2监控原则监控是要对成桥目标进行有效控制，修正在施工过程中各种影响成桥目标的参数误差，确保成桥后结构受力和线形满足设计要求。
（1）受力要求反映连续刚构桥受力的因素主要是主梁的截面内力（或应力）状况。
通常起控制作用的是主梁的上、下缘正应力。
不论是在成桥状态还是在施工状态，要确保各截面应力的最大值在允许范围之内。
连续刚构桥施工监控建议书

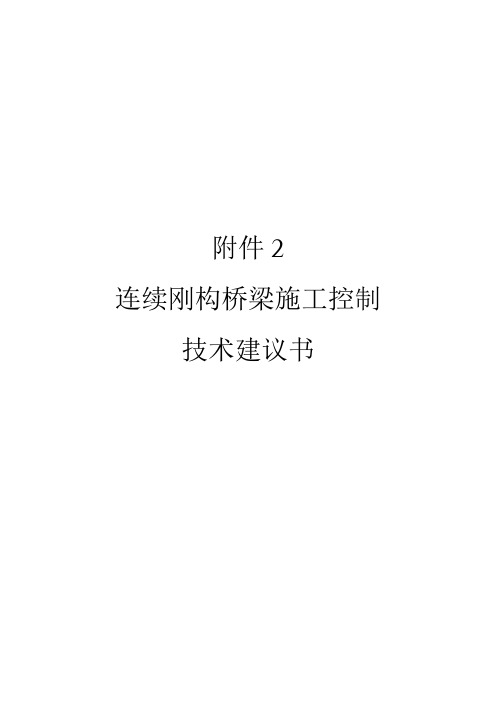

附件2连续刚构桥梁施工控制技术建议书1 施工监控目的与意义连续刚构体系桥梁一般采用悬臂浇注法进行施工，其结构体系的形成需要经过一个复杂的过程，如何保证主梁合拢后悬臂两端挠度的竖向偏差和轴线的横向偏差不超过容许范围；如何保证合拢后的桥面线形良好；如何避免施工中主梁截面出现过大的应力等等；这些问题都需要进行仔细的分析和准确的处理。
