机床研究报告

- 1 - 关于五轴联动数控机床实践报告

近年来，随着技术的发展，五轴联动数控机床的精密加工能力得到发展，成为国内外一种主流的机床制造技术，并在工业领域得到广泛应用。本报告以XXX机械有限公司的五轴联动数控机床为研究对象，讨论其结构及相关性能，以期获得更深入的理解。

一、五轴联动数控机床的结构特点

XXX机械有限公司的五轴联动数控机床由一台X轴、一台Y轴、一台Z轴、一台A轴和一台B轴组成，它们是完全独立的主轴，可以单独运行。机床上机头内部采用滚珠丝杆结构，具有高精度和高稳定性，保证机床的高精度加工。

其次，机床上采用了直线导轨支撑和滚珠丝杆驱动，精度高，能够实现多轴连接，具有很强的高速加工能力和精确性，可以满足工件的高度精度要求。

二、五轴联动数控机床的性能指标

XXX机械有限公司的五轴联动数控机床的性能参数如下：

（1）工作表面移动范围：X轴800mm，Y轴1000mm，Z轴800mm，A轴450mm，B轴200mm；

（2）切削速度：X轴50m/min，Y轴50m/min，Z轴30m/min，A轴40m/min，B轴20m/min；

（3）加工精度：X轴0.02mm，Y轴0.02mm，Z轴0.02mm，A轴0.01mm，B轴0.01mm；

（4）适用材料：铝合金、不锈钢、钛合金等。 - 2 - 三、五轴联动数控机床的应用

五轴联动数控机床广泛应用于航空航天及自动控制等高精密设备加工领域，可以实现高精度、复杂曲面、复杂变形曲面等加工，并在飞机、船舶等高端装备中得到广泛应用。

四、结论

本报告介绍了XXX机械有限公司的五轴联动数控机床的结构特点及相关性能，并讨论了它在航空航天及自动控制等高精密设备加工领域的应用，分析了它的优势，从而更加深刻理解并掌握五轴联动数控机床的制造技术，提高机床的加工精度，使机床在飞机、船舶等高端装备生产中得到广泛应用。

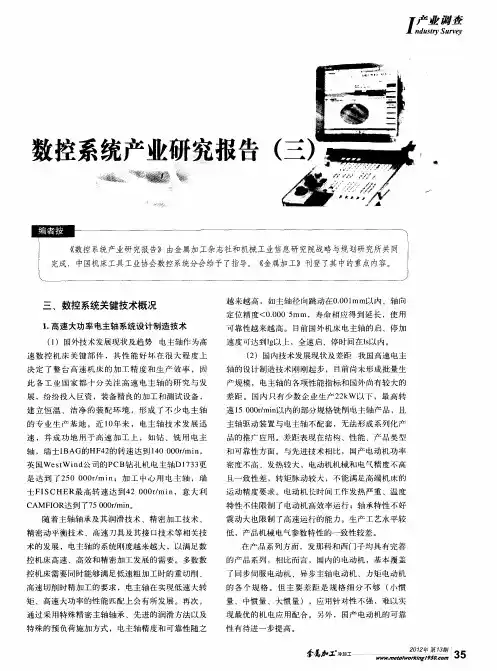

数控系统产业研　究报告（　

ｌｉ躐　铷　

三、数控系统关键技术概况　

１．高速大功率电主轴系统设计制造技术　

（１）国外技术发展现状及趋势电主轴作为高　

速数控机床关键部件，其性能好坏在很大程度上　

决定了整台高速机床的加工精度和生产效率，因　

此各工业国家都十分关注高速电主轴的研究与发　

展，纷纷投入巨资，装备精良的加工和测试设备，　

建立恒温、洁净的装配环境，形成了不少电主轴　

的专业生产基地。近１ｏ９来，电主轴技术发展迅　

速，并成功地用于高速加工上，如钻、铣用电主　

轴，瑞士ＩＢＡＧ的ＨＦ４２的转速达到１４０　Ｏ００ｒ／ｍｉｎ，　

英国ＷｅｓｔＷｉｎｄ公司的ＰＣＢ钻孔机电主轴Ｄ１７３３更　

是达到了２５０　Ｏ００ｒ／ｍｉｎ；加工中心用电主轴，瑞　

士ＦＩＳＣＨＥＲ最高转速达￣１］４２　Ｏ００ｒ／ｍｉｎ，意大利　

ＣＡＭＦＩＯＲ达到了７５　Ｏ００ｒ／ｍｉｎ。　

随着主轴轴承及其润滑技术、精密加工技术、　

精密动平衡技术、高速刀具及其接口技术等相关技　

术的发展，电主轴的系统刚度越来越大，以满足数　

控机床高速、高效和精密加工发展的需要。多数数　

控机床需要同时能够满足低速粗加工时的重切削、　

高速切削时精加工的要求，电主轴在实现低速大转　

矩、高速大功率的性能匹配上会有所发展。再次，　

通过采用特殊精密主轴轴承、先进的润滑方法以及　

特殊的预负荷施加方式，电主轴精度和可靠性随之　越来越高，如主轴径向跳动在０．００１ｍｍ以内、轴向　

定位精度＜０．０００　５ｍｍ，寿命相应得到延长，使用　

可靠性越来越高。目前国外机床电主轴的启、停加　

速度可达Ｎｌｇ以上，全速启、停时间在ｌｓ以内。　

（２）国内技术发展现状及差距我国高速电主　轴的设计制造技术刚刚起步，目前尚未形成批量生　

产规模，电主轴的各项性能指标和国外尚有较大的　

差距。国内只有少数企业生产２２ｋＷ以下，最高转　

速１５　Ｏ００ｒｌｍｉｎ以内的部分规格铣削电主轴产品，且　

主轴驱动装置与电主轴不配套，无法形成系列化产　
