晶体生长技术与单晶材料的制备

最全的材料晶体生长工艺汇总

材料晶体生长是一种重要的制备材料的方法，它可以获得具有优良性能的晶体材料，广泛应用于各个领域。下面是一个最全的材料晶体生长工艺汇总，详细介绍了各种常用的生长方法和工艺步骤。

1.物质熔融法

物质熔融法是最常用的晶体生长方法之一、它适用于高熔点物质的晶体生长，通过将材料加热到熔融状态，然后缓慢冷却，使晶体从熔融液中生长出来。这种方法包括Czochralski法、Bridgman法等，它们的主要过程是将熔融物质加热至适当温度，然后撇去熔融液表面的杂质，然后用适当的速度慢慢降低温度，使晶体在逐渐凝固过程中从熔融液中生长出来。

2.溶液法

溶液法是一种常用的低温晶体生长方法。它适用于低熔点材料的晶体生长，通过将溶解了材料的溶液缓慢蒸发或者用化学反应生成晶体。溶液法包括坩埚法、溶液蛹法、溶液冷温法等。其中，坩埚法是将溶解到溶剂中的物质加热至溶解温度，然后慢慢冷却，使晶体从溶液中生长出来。

3.气相法

气相法是一种高温高真空条件下进行晶体生长的方法。它适用于高熔点、不易溶解或化学反应性强的材料的晶体生长。气相法包括化学气相沉积法（CVD）和物理气相沉积法（PVD）等。这些方法通过将气体或蒸汽中的原料转化成固态晶体，然后在衬底上生长出晶体。

4.熔盐法 熔盐法是一种利用熔盐作为溶剂和晶体生长培养物质的方法。它适用于高温高熔点材料的生长和掺杂晶体的制备。熔盐法包括坩埚熔盐法和区域熔盐法等，其中坩埚熔盐法是将晶体原料和熔盐混合，加热至溶解温度，然后通过缓慢冷却使晶体从熔盐中生长出来。

5.拉伸法

拉伸法是一种通过拉伸单晶将其变成纤维或片状晶体的方法。这种方法适用于一些难以获得大尺寸单晶的材料，通过拉伸使晶体在拉应力下断裂，形成纤维或片状晶体。

总结：以上是最全的材料晶体生长工艺汇总，介绍了物质熔融法、溶液法、气相法、熔盐法和拉伸法等常用的生长方法和工艺步骤。不同方法适用于不同的材料和应用领域，科学家可以根据具体情况选择最适合的生长方法，以获得优质晶体材料。

第1篇

实验目的

本次实验旨在通过实验室方法生长晶体材料，观察晶体生长过程，分析影响晶体生长的因素，并评估所生长晶体的质量。

实验时间

2023年10月15日

实验地点

材料科学与工程学院晶体生长实验室

实验人员

实验指导教师：张教授

实验助手：李同学、王同学

实验参与者：全体实验小组成员

实验材料

1. 母液：高纯度金属盐溶液

2. 晶体生长设备：晶体生长炉、温度控制器、搅拌器

3. 实验仪器：电子天平、显微镜、X射线衍射仪（XRD）

实验方法

1. 制备母液：按照一定比例将高纯度金属盐溶解于去离子水中，制备母液。

2. 设定生长条件：根据实验需求，设定晶体生长炉的温度、搅拌速度等参数。

3. 晶体生长：将母液倒入晶体生长炉中，开启生长炉，使母液在设定的温度下进行晶体生长。

4. 观察与记录：使用显微镜观察晶体生长过程，记录晶体形态、生长速度等数据。

5. 晶体分析：使用XRD对晶体进行结构分析，评估晶体质量。

实验过程 1. 制备母液：按照实验要求，将高纯度金属盐溶解于去离子水中，制备浓度为0.1 mol/L的母液。

2. 设定生长条件：将晶体生长炉的温度设定为250℃，搅拌速度为100 rpm。

3. 晶体生长：将母液倒入晶体生长炉中，开启生长炉，等待晶体生长。

4. 观察与记录：使用显微镜观察晶体生长过程，记录晶体形态、生长速度等数据。在晶体生长过程中，发现晶体形态逐渐从无序变为有序，生长速度逐渐加快。

5. 晶体分析：使用XRD对晶体进行结构分析，结果显示晶体为单晶，结晶度良好。

实验结果与分析

1. 晶体生长过程：在实验过程中，晶体生长过程可以分为三个阶段：晶核形成、晶核生长和晶体成熟。在晶体生长初期，晶核形成速度较慢，但随着时间的推移，晶核数量逐渐增多，生长速度逐渐加快。

2. 影响晶体生长的因素：通过实验，发现以下因素对晶体生长有显著影响：

- 温度：温度对晶体生长速度和晶体质量有显著影响。温度过高或过低都会导致晶体生长速度变慢，甚至无法形成晶体。

＼　九＿］丌厘　

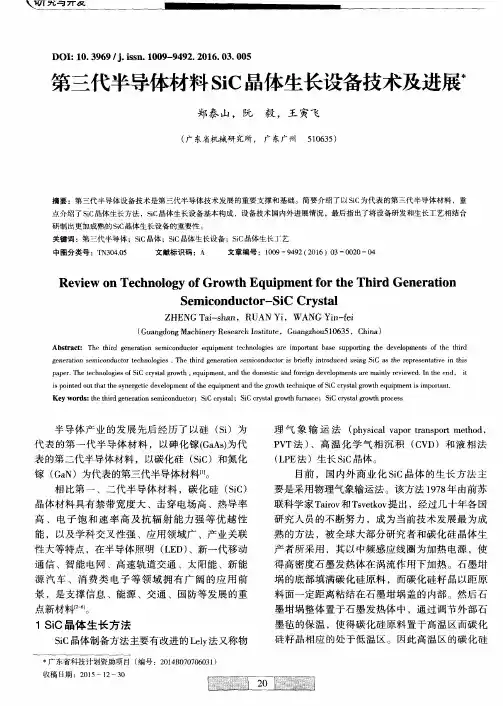

ＤＯＩ：１０．３９６９｜　．ｉｓｓｎ。１００９－９４９２．２０１６、０３、００５　第三代半导体材料ＳｉＣ晶体生长设备技术及进展　

郑泰山，阮毅，王寅飞　（广东省机械研究所，广东广州　５１０６３５）　

摘要：第三代半导体设备技术是第三代半导体技术发展的重要支撑和基础。简要介绍了以ＳｉＣ为代表的第三代半导体材料，重　点介绍了ＳｉＣ晶体生长方法，ＳｉＣ晶体生长设备基本构成，设备技术国内外进展情况，最后指出了将设备研发和生长＿Ｔ艺相结合　研制出更加成熟的ＳｉＣ晶体生长设备的重要性。　关键词：第三代半导体；ＳｉＣ晶体；ＳｉＣ晶体生长设备；ＳｉＣ晶体生长］一艺　中图分类号：ＴＮ３０４．０５　文献标识码：Ａ　文章编号：１００９—９４９２（２０１６）０３—００２０—０４　

Ｒｅｖｉｅｗ　ｏｎ　Ｔｅｃｈｎｏｌｏｇｙ　ｏｆ　Ｇｒｏｗｔｈ　Ｅｑｕｉｐｍｅｎｔ　ｆｏｒ　ｔｈｅ　Ｔｈｉｒｄ　Ｇｅｎｅｒａｔｉｏｎ　Ｓｅｍｉｃｏｎｄｕｃｔｏｒ－ＳｉＣ　Ｃｒｙｓｔａｌ　ＺＨＥＮＧ　Ｔａｉ－ｓｈａｎ。ＲＵＡＮ　Ｙｉ，ＷＡＮＧ　Ｙｉｎ—ｆｅｉ　（Ｇｕａｎｇｄｏｎｇ　Ｍａｃｈｉｎｅｒｙ　Ｒｅｓｅａｒｃｈ　Ｉｎｓｔｉｔｕｔｅ，Ｇｕａｎｇｚｈｏｕ５１０６３５，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｔｈｉｒｄ　ｇｅｎｅｒａｔｉｏｎ　ｓｅｍｉｃｏｎｄｕｃｔｏｒ　ｅｑｕｉｐｍｅｎｔ　ｔｅｃｈｎｏｌｏｇｉｅｓ　ａｒｅ　ｉｍｐｏｒｔａｎｔ　ｂａｓｅ　ｓｕｐｐｏｒｔｉｎｇ　ｔｈｅ　ｄｅｖｅｌｏｐｍｅｎｔｓ　ｏｆ　ｔｈｅ　ｔｈｉｒｄ　ｇｅｎｅｒａｔｉｏｎ　ｓｅｍｉｃｏｎｄｕｃｔｏｒ　ｔｅｃｈｎｏｌｏｇｉｅｓ．Ｔｈｅ　ｔｈｉｒｄ　ｇｅｎｅｒａｔｉｏｎ　ｓｅｍｉｃｏｎｄｕｃｔｏｒ　ｉｓ　ｂｒｉｅｆｌｙ　ｉｎｔｒｏｄｕｃｅｄ　ｕｓｉｎｇ　ＳｉＣ　ａｓ　ｔｈｅ　ｒｅｐｒｅｓｅｎｔａｔｉｖｅ　ｉｎ　ｔｈｉｓ　ｐａｐｅｒ．Ｔｈｅ　ｔｅｃｈｎｏｌｏｇｉｅｓ　ｏｆ　ＳｉＣ　ｃｒｙｓｔａｌ　ｇｒｏｗｔｈ，ｅｑｕｉｐｍｅｎｔ，ａｎｄ　ｔｈｅ　ｄｏｍｅｓｔｉｃ　ａｎｄ　ｆｏｒｅｉｇｎ　ｄｅｖｅｌｏｐｍｅｎｔｓ　ａｒｅ　ｍａｉｎｌｙ　ｒｅｖｉｅｗｅｄ．Ｉｎ　ｔｈｅ　ｅｎｄ，ｉｔ　ｉｓ　ｐｏｉｎｔｅｄ　ｏｕｔ　ｔｈａｔ　ｔｈｅ　ｓｙｎｅｒｇｅｔｉｅ　ｄｅｖｅｌｏｐｍｅｎｔ　ｏｆ　ｔｈｅ　ｅｑｕｉｐｍｅｎｔ　ａｎｄ　ｔｈｅ　ｇｒｏｗｔｈ　ｔｅｃｈｎｉｑｕｅ　ｏｆ　ＳｉＣ　ｃｒｙｓｔａｌ　ｇｒｏｗｔｈ　ｅｑｕｉｐｍｅｎｔ　ｉｓ　ｉｍｐｏｒｔａｎｔ．　Ｋｅｙ　ｗｏｒ￣：ｔｈｅ　ｔｈｉｒｄ　ｇｅｎｅｒａｔｉｏｎ　ｓｅｍｉｃｏｎｄｕｃｔｏｒ；ＳｉＣ　ｃｒｙｓｔａｌ；ＳｉＣ　ｃｒｙｓｔａｌ　ｇｒｏｗｔｈ　ｆｕｒｎａｃｅ；ＳｉＣ　ｃ￣ｓｔＭ　ｇｒｏｗｔｈ　ｐｒｏｃｅｓｓ　

第２７卷第２期　２０１２年４月　大学化学　ＵＮＩＶＥＲＳＩＴＹ　ＣＨＥＭＩＳＴＲＹ　Ｖ０１．２７　Ｎｏ．２　Ａｐｒ．２０１２　

Ｂｉ系２２１２相超导材料的制备及其单晶生长与表征　

——推荐一个无机固体化学的综合实验　

吴兴才　李百秦　

（南京大学化学化工学院江苏南京２１００９３）　

摘要介绍用无机固态反应制备Ｂｉ：Ｓｒ　ＣａＣｕ：Ｏ　（Ｂｉ．２２１２）超导陶瓷材料，助熔剂法生长Ｂｉ－２２１２超导单　晶，ｘ射线衍射法鉴定晶体结构，差热分析确定晶体生长温区，碘量法测定样品的氧含量以及标准四引线法测　量固体材料与单晶的超导转变温度的全过程实验方法，并对实验结果进行了详细讨论。　关键词　Ｂｉ系２２１２制备　晶体生长超导转变温度　

随着人们对材料科学的重视以及材料科学的迅猛发展，要求化学专业的毕业生应掌握一定的材料　

科学方面的理论知识以及实验技能。以复合氧化物超导材料的制备、晶体生长、结构表征与物性测试为　

内容的综合实验正好满足对学生这方面的训练需求。超导起源于１９１　１年荷兰物理学家Ｏｎｎｅｓ的一个　

发现：汞在４．２Ｋ时电阻为零。这种现象被称之为超导现象，在一定温度下出现超导现象的材料称之为　

超导材料，该转变温度称之为ｌ临界转变温度（Ｔｃ），这也是衡量超导材料性能的一项重要指标。超导材　料经历了金属、合金、过渡金属碳化物、氮化物和复合氧化物的发展过程。直到１９８６年４月ＩＢＭ公司柏　

诺兹和缪勒发现了Ｔｃ＝３５Ｋ的Ｌａ．Ｂａ．Ｃｕ　０高温超导体，从而引起了世界范围内的高温超导研究热潮。　

到目前为止，科学家已陆续发现了Ｙ系、Ｂｉ系、Ｔｌ系和Ｈｇ系等铜基高温超导体。它们的应用主要集中　

在两个方面：一是弱电领域的应用，例如，用ＹＢａ，Ｃｕ　Ｏ，超导薄膜制作弱磁场、远红外和微波等探头器　

件；二是强电领域的应用，例如，将Ｂｉ　Ｓｒ　ＣａＣｕ　Ｏ。和（Ｂｉ，Ｐｂ），Ｓｒ　Ｃａ　Ｃｕ　Ｏ。。制成的超导线材用于制造各　

种电机、磁体和变压器的线圈等＿１］。鉴于Ｂｉ系超导材料的重要性以及容易开展学生实验等特点，我们
