高纯度的二氧化硅的矿石，在电弧炉中用碳还原成，这是冶金级硅，之后还要进行提纯。
熔融的单质硅在过冷条件下凝固时，硅原子以金刚石晶格形态排列成许多晶核，如这些晶核长成晶面取向不同的晶粒，则这些晶粒结合起来，就结晶成多晶硅。
多晶硅可作拉制单晶硅的原料，多晶硅与单晶硅的差异主要表现在物理性质方面。例如，在力学性质、光学性质和热学性质的各向异性方面，远不如单晶硅明显；在电学性质方面，多晶硅晶体的导电性也远不如单晶硅显著，甚至于几乎没有导电性。在化学活性方面，两者的差异极小。多晶硅和单晶硅可从外观上加以区别，但真正的鉴别须通过分析测定晶体的晶面方向、导电类型和电阻率等。多晶硅是生产单晶硅的直接原料，是当代人工智能、自动控制、信息处理、光电转换等半导体器件的电子信息基础材料。
石英砂在电弧炉中冶炼提纯到98%并生成工业硅，其化学反应SiO2+C→Si+CO2，为了满足高纯度的需要，必须进一步提纯。
在悬浮区熔法中，使圆柱形硅棒固定于垂直方向，用高频感应线圈在氩气气氛中加热，使棒的底部和在其下部靠近的同轴固定的单晶籽晶间形成熔滴，这两个棒朝相反方向旋转。然后将在多晶棒与籽晶间只靠表面张力形成的熔区沿棒长逐步向上移动，将其转换成单晶。
悬浮区熔法制备的单晶硅氧含量和杂质含量很低，经过多次区熔提炼，可得到低氧高阻的单晶硅。
悬浮区熔法有两个主要的缺点，其一是熔体与晶体的界面复杂，所以很难得到无层错的晶体，其二是他的成本很高，因为它需要高纯度的多晶硅棒当做原始材料。
液封直拉法、水平布里支曼法、垂直梯度凝固法/垂直布里支曼法和蒸气压控制直拉法。
首先将熔体温度降到稍高于熔点，将籽晶下降到熔体表面烘烤几分钟后，继续下降籽晶使其与熔体接触，润和良好后开始提拉，这一步叫做引晶。处于熔体状态的砷原子和镓原子会在提拉过程中顺着籽晶中砷化镓的排列结构在固液交界面上形成规则的结晶，在生长的过程中籽晶中存在的缺陷会被放大，为除去晶粒上的杂质和减少缺陷，采用缩颈工艺，提高拉速增加温度使直径变细。反之降低拉速和温度可使直径变粗，缩颈以后控制合适的拉速的温度把晶体放粗到要求的直径，这一过程称作放肩。有了所要求直径的单晶后保持此直径生长，进入等径生长阶段。直到大部分原料都结晶成砷化镓单晶锭，从窗口直接观察到坩埚中剩余的砷化镓熔体开始小于晶体直径，增加降温速率，使剩余的砷化镓熔体全部结晶成固体，完成收尾工艺。

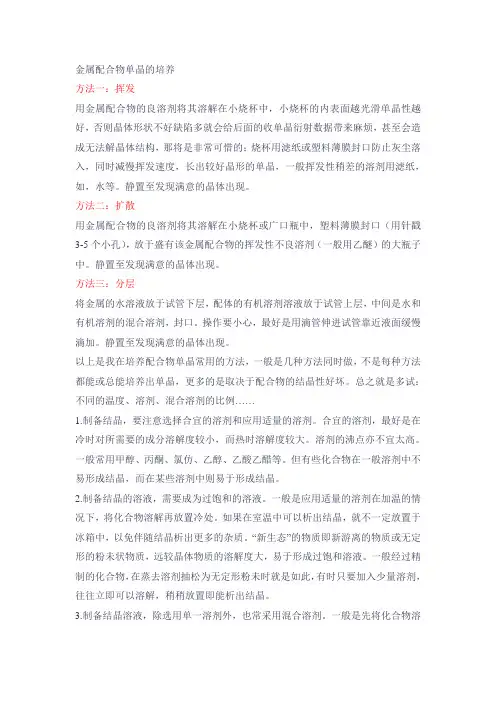

金属配合物单晶的培养
方法一：挥发
用金属配合物的良溶剂将其溶解在小烧杯中，小烧杯的内表面越光滑单晶性越好，否则晶体形状不好缺陷多就会给后面的收单晶衍射数据带来麻烦，甚至会造成无法解晶体结构，那将是非常可惜的；烧杯用滤纸或塑料薄膜封口防止灰尘落入，同时减慢挥发速度，长出较好晶形的单晶，一般挥发性稍差的溶剂用滤纸，如，水等。静置至发现满意的晶体出现。
方法二：扩散
用金属配合物的良溶剂将其溶解在小烧杯或广口瓶中，塑料薄膜封口（用针戳3-5个小孔），放于盛有该金属配合物的挥发性不良溶剂（一般用乙醚）的大瓶子中。静置至发现满意的晶体出现。
方法三：分层
将金属的水溶液放于试管下层，配体的有机溶剂溶液放于试管上层，中间是水和有机溶剂的混合溶剂，封口。操作要小心，最好是用滴管伸进试管靠近液面缓慢滴加。静置至发现满意的晶体出现。
以上是我在培养配合物单晶常用的方法，一般是几种方法同时做，不是每种方法都能或总能培养出单晶，更多的是取决于配合物的结晶性好坏。总之就是多试：不同的温度、溶剂、混合溶剂的比例……
1.制备结晶，要注意选择合宜的溶剂和应用适量的溶剂。合宜的溶剂，最好是在冷时对所需要的成分溶解度较小，而热时溶解度较大。溶剂的沸点亦不宜太高。一般常用甲醇、丙酮、氯仿、乙醇、乙酸乙醋等。但有些化合物在一般溶剂中不易形成结晶，而在某些溶剂中则易于形成结晶。
2.制备结晶的溶液，需要成为过饱和的溶液。一般是应用适量的溶剂在加温的情况下，将化合物溶解再放置冷处。如果在室温中可以析出结晶，就不一定放置于冰箱中，以免伴随结晶析出更多的杂质。“新生态”的物质即新游离的物质或无定形的粉未状物质，远较晶体物质的溶解度大，易于形成过饱和溶液。一般经过精制的化合物，在蒸去溶剂抽松为无定形粉未时就是如此，有时只要加入少量溶剂，往往立即可以溶解，稍稍放置即能析出结晶。
3.制备结晶溶液，除选用单一溶剂外，也常采用混合溶剂。一般是先将化合物溶于易溶的溶剂中，再在室温下滴加适量的难溶的溶剂，直至溶液微呈浑浊，并将此溶液微微加温，使溶液完全澄清后放置。
金属配合物单晶的培养
方法一：挥发
用金属配合物的良溶剂将其溶解在小烧杯中，小烧杯的内表面越光滑单晶性越好，否则晶体形状不好缺陷多就会给后面的收单晶衍射数据带来麻烦，甚至会造成无法解晶体结构，那将是非常可惜的；烧杯用滤纸或塑料薄膜封口防止灰尘落入，同时减慢挥发速度，长出较好晶形的单晶，一般挥发性稍差的溶剂用滤纸，如，水等。静置至发现满意的晶体出现。
方法二：扩散
用金属配合物的良溶剂将其溶解在小烧杯或广口瓶中，塑料薄膜封口（用针戳3-5个小孔），放于盛有该金属配合物的挥发性不良溶剂（一般用乙醚）的大瓶子中。静置至发现满意的晶体出现。
方法三：分层
将金属的水溶液放于试管下层，配体的有机溶剂溶液放于试管上层，中间是水和有机溶剂的混合溶剂，封口。操作要小心，最好是用滴管伸进试管靠近液面缓慢滴加。静置至发现满意的晶体出现。
以上是我在培养配合物单晶常用的方法，一般是几种方法同时做，不是每种方法都能或总能培养出单晶，更多的是取决于配合物的结晶性好坏。总之就是多试：不同的温度、溶剂、混合溶剂的比例……
1.制备结晶，要注意选择合宜的溶剂和应用适量的溶剂。合宜的溶剂，最好是在冷时对所需要的成分溶解度较小，而热时溶解度较大。溶剂的沸点亦不宜太高。一般常用甲醇、丙酮、氯仿、乙醇、乙酸乙醋等。但有些化合物在一般溶剂中不易形成结晶，而在某些溶剂中则易于形成结晶。
2.制备结晶的溶液，需要成为过饱和的溶液。一般是应用适量的溶剂在加温的情况下，将化合物溶解再放置冷处。如果在室温中可以析出结晶，就不一定放置于冰箱中，以免伴随结晶析出更多的杂质。“新生态”的物质即新游离的物质或无定形的粉未状物质，远较晶体物质的溶解度大，易于形成过饱和溶液。一般经过精制的化合物，在蒸去溶剂抽松为无定形粉未时就是如此，有时只要加入少量溶剂，往往立即可以溶解，稍稍放置即能析出结晶。
3.制备结晶溶液，除选用单一溶剂外，也常采用混合溶剂。一般是先将化合物溶于易溶的溶剂中，再在室温下滴加适量的难溶的溶剂，直至溶液微呈浑浊，并将此溶液微微加温，使溶液完全澄清后放置。
金属配合物单晶的培养
方法一：挥发
用金属配合物的良溶剂将其溶解在小烧杯中，小烧杯的内表面越光滑单晶性越好，否则晶体形状不好缺陷多就会给后面的收单晶衍射数据带来麻烦，甚至会造成无法解晶体结构，那将是非常可惜的；烧杯用滤纸或塑料薄膜封口防止灰尘落入，同时减慢挥发速度，长出较好晶形的单晶，一般挥发性稍差的溶剂用滤纸，如，水等。静置至发现满意的晶体出现。
方法二：扩散
用金属配合物的良溶剂将其溶解在小烧杯或广口瓶中，塑料薄膜封口（用针戳3-5个小孔），放于盛有该金属配合物的挥发性不良溶剂（一般用乙醚）的大瓶子中。静置至发现满意的晶体出现。
方法三：分层
将金属的水溶液放于试管下层，配体的有机溶剂溶液放于试管上层，中间是水和有机溶剂的混合溶剂，封口。操作要小心，最好是用滴管伸进试管靠近液面缓慢滴加。静置至发现满意的晶体出现。
以上是我在培养配合物单晶常用的方法，一般是几种方法同时做，不是每种方法都能或总能培养出单晶，更多的是取决于配合物的结晶性好坏。总之就是多试：不同的温度、溶剂、混合溶剂的比例……
1.制备结晶，要注意选择合宜的溶剂和应用适量的溶剂。合宜的溶剂，最好是在冷时对所需要的成分溶解度较小，而热时溶解度较大。溶剂的沸点亦不宜太高。一般常用甲醇、丙酮、氯仿、乙醇、乙酸乙醋等。但有些化合物在一般溶剂中不易形成结晶，而在某些溶剂中则易于形成结晶。
2.制备结晶的溶液，需要成为过饱和的溶液。一般是应用适量的溶剂在加温的情况下，将化合物溶解再放置冷处。如果在室温中可以析出结晶，就不一定放置于冰箱中，以免伴随结晶析出更多的杂质。“新生态”的物质即新游离的物质或无定形的粉未状物质，远较晶体物质的溶解度大，易于形成过饱和溶液。一般经过精制的化合物，在蒸去溶剂抽松为无定形粉未时就是如此，有时只要加入少量溶剂，往往立即可以溶解，稍稍放置即能析出结晶。
3.制备结晶溶液，除选用单一溶剂外，也常采用混合溶剂。一般是先将化合物溶于易溶的溶剂中，再在室温下滴加适量的难溶的溶剂，直至溶液微呈浑浊，并将此溶液微微加温，使溶液完全澄清后放置。
