混床再生操作方法

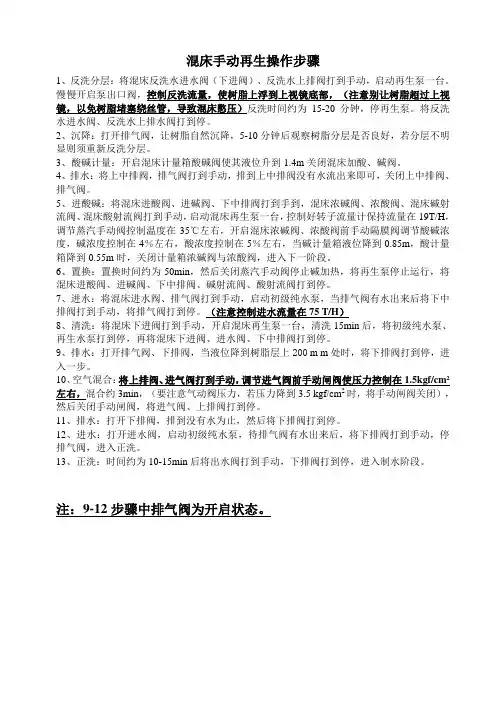

混床手动再生操作步骤

1、反洗分层：将混床反洗水进水阀（下进阀）、反洗水上排阀打到手动，启动再生泵一台。慢慢开启泵出口阀，控制反洗流量，使树脂上浮到上视镜底部，（注意别让树脂超过上视镜，以免树脂堵塞绕丝管，导致混床憋压）反洗时间约为15-20分钟，停再生泵。将反洗水进水阀、反洗水上排水阀打到停。

2、沉降：打开排气阀，让树脂自然沉降，5-10分钟后观察树脂分层是否良好，若分层不明显则须重新反洗分层。

3、酸碱计量：开启混床计量箱酸碱阀使其液位升到1.4m关闭混床加酸、碱阀。

4、排水：将上中排阀，排气阀打到手动，排到上中排阀没有水流出来即可，关闭上中排阀、排气阀。

5、进酸碱：将混床进酸阀、进碱阀、下中排阀打到手到，混床浓碱阀、浓酸阀、混床碱射流阀、混床酸射流阀打到手动，启动混床再生泵一台，控制好转子流量计保持流量在19T/H，调节蒸汽手动阀控制温度在35℃左右，开启混床浓碱阀、浓酸阀前手动隔膜阀调节酸碱浓度，碱浓度控制在4％左右，酸浓度控制在5％左右，当碱计量箱液位降到0.85m，酸计量箱降到0.55m时，关闭计量箱浓碱阀与浓酸阀，进入下一阶段。

6、置换：置换时间约为50min，然后关闭蒸汽手动阀停止碱加热，将再生泵停止运行，将混床进酸阀、进碱阀、下中排阀、碱射流阀、酸射流阀打到停。

7、进水：将混床进水阀、排气阀打到手动，启动初级纯水泵，当排气阀有水出来后将下中排阀打到手动，将排气阀打到停。（注意控制进水流量在75 T/H）

8、清洗：将混床下进阀打到手动，开启混床再生泵一台，清洗15min后，将初级纯水泵、再生水泵打到停，再将混床下进阀、进水阀、下中排阀打到停。

9、排水：打开排气阀、下排阀，当液位降到树脂层上200 m m处时，将下排阀打到停，进入一步。

10、空气混合：将上排阀、进气阀打到手动，调节进气阀前手动闸阀使压力控制在1.5kgf/cm2左右，混合约3min，（要注意气动阀压力，若压力降到3.5 kgf/cm2时，将手动闸阀关闭），然后关闭手动闸阀，将进气阀、上排阀打到停。

混床的运行与再生

一、运行和停运

1、运行前可先打开空气门、上部进水门，启动中间水泵开泵出口门，控制压力，待空气门出水后开下部排水门，关闭空气门（排水量不易过大，混床应保持0.15MPa以上压力，监视出水电导率≯0.2μS/cm时，立即开供水门（运行出水门），同时关闭下部排水门，调节供水流量，一台中间泵运行时，供水流量≯25t/h，两台中间水泵运行时供水流量≯50t/h，混床供水压力为0.15-0.3MPa。

2、当混床供水中纯水箱已满，应停止中间水泵，关泵的出水门，同时关混床运行进出口门停止运行，混床在运行中每小时或每2小时实测电导率、PH值及其他控制指标一次，并记录在报表内，同时记录运行流量、压力等。

3、当运行混床出水电导率＞2.0或其他指标超出规范时，应停止向纯水箱供水，关闭运行入口、出口阀门（视为失效），同时正洗备用混床，备用混床正洗按步骤1执行。

二、再生

1、按计算量将一次再生用量的酸、碱放入计量箱内：酸500Kg、碱500Kg（酸碱浓度均按30%计算），若无计量箱则按进水与进酸碱的比例执行。

2、打开混床再生的酸碱液进口门、混床空气门，开启再生水泵进口门、启动再生泵，开泵的出口门，再开酸碱喷射器进水门，调整各喷射器入口水流量均为3m3/h，再开混床中排门，控制树脂层上水面约100mm高，酸碱喷射器进水压力均为0.2-0.25MPa。

3、 开喷射器抽碱门，调整进碱流量在0.3-0.5m3/h，测试再生液浓度为3-4%。

4、开喷射器抽酸门，调整进酸流量在0.3-0.5 m3/h，测定酸液浓度为3-4%。

5、调整中排排水门，观察树脂层上液面使之保持有100mm水面。

6、在进酸、碱过程中，多次测定酸碱再生液浓度，尽量使浓度维持在3-4%，进酸碱40-50分钟（第一次1小时，第二次50分钟，第三次40分钟）即可关闭喷射器抽浓酸碱阀门，继续进水进行置换，降低进水量，各为2m3/h，置换约40-50分钟。(此阶段为置换阶段，可关小再生水泵出口水流量，使之保持在总进水量为4-5m3/h)。

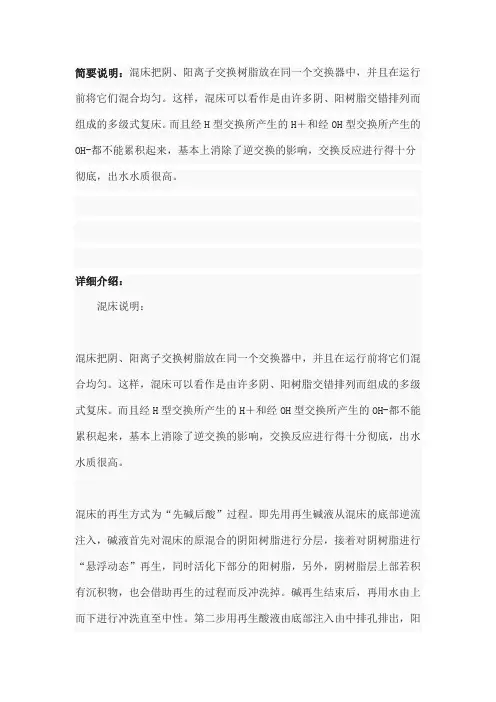

简要说明：混床把阴、阳离子交换树脂放在同一个交换器中，并且在运行前将它们混合均匀。这样，混床可以看作是由许多阴、阳树脂交错排列而组成的多级式复床。而且经H型交换所产生的H＋和经OH型交换所产生的OH-都不能累积起来，基本上消除了逆交换的影响，交换反应进行得十分彻底，出水水质很高。

详细介绍：

混床说明：

混床把阴、阳离子交换树脂放在同一个交换器中，并且在运行前将它们混合均匀。这样，混床可以看作是由许多阴、阳树脂交错排列而组成的多级式复床。而且经H型交换所产生的H＋和经OH型交换所产生的OH-都不能累积起来，基本上消除了逆交换的影响，交换反应进行得十分彻底，出水水质很高。

混床的再生方式为“先碱后酸”过程。即先用再生碱液从混床的底部逆流注入，碱液首先对混床的原混合的阴阳树脂进行分层，接着对阴树脂进行“悬浮动态”再生，同时活化下部分的阳树脂，另外，阴树脂层上部若积有沉积物，也会借助再生的过程而反冲洗掉。碱再生结束后，再用水由上而下进行冲洗直至中性。第二步用再生酸液由底部注入由中排孔排出，阳树脂即可进行再生，酸液再生结束后，再用水由上而下注入，通过底排冲洗直至中性。最后用压缩空气混合阴阳树脂，再生过程结束

一、注意事项

1. 仪表显示水质低于要求水时就要起动再生系统，以保证混床出水在合格的范围内，当发现不合格时应及时进行再生处理，同时启动备用离子交换系统。

2. 混床的出水电阻率应为≥15-18MΩ.cm，PH=5-7

二、再生操作

混合床是一个交换柱内即有强酸性阳离子交换树脂，同时也有强碱性阴离子交换树脂，是在混合均匀的情况下使经过处理的水顺流通过，而得到纯度较高纯水的方法。（树脂在柱内的高度为交换柱的有效高度的2/3，在此2/3的树脂层内，其中有1/3为强酸性阳离子交换树脂在下部，强碱阴离子交换树脂为2/3在上部。）阴阳树脂的比例为2/1（体积比）。在阴阳树脂交界处略向下一些有一进酸管，用以阳树脂再生进酸时，控制酸的界面在阴阳树脂截面处之下。

混合床离子交换器再生操作步骤

一、 混合床的工作过程

混合床的工作过程由反洗分层、再生、树脂混合、正洗、交换运行等操作步骤组成。现分别扼要介绍如下。

1． 反洗分层

反洗分层是混合床运行操作中的重要步骤之一。反洗分层的目的是将阴、阳两种树脂彻底分离。通常采用以下两种分离方法：

 浮选分离法 即向经反洗预分离的树脂内加入密度介于两种树脂之间的溶液（如NaCL和NaOH溶液），使小于溶液密度的各种大小颗粒的阴树脂浮起，而使大于溶液密度的各种大小颗粒的阳树脂沉于底部，达到彻底分离的目的；

 隔离分离 即在混合树脂内加入一种密度介于阴树脂和阳树脂两者之间的惰性树脂（其真密度约为1.16-1.17g/mL），当反洗分层时，惰性树脂介于阳、阴树脂层之间，使得不易分离的那些树脂夹在惰性树脂层中，仅对不夹杂有另一种树脂的两种树脂分别再生。

2． 再生

混合床中阴、阳树脂的再生有以下四种方法。

1) 酸、碱分别流经阳、阴树脂层的两步法体内再生，这种混合床体内再生步骤为：

 反洗分层后，从上部送入NaOH再生液先再生阴树脂，废液从阴、阳树脂分界处的排液管排出，为防止碱液污染阳树脂，再生同时，由底部通入清水通过阳树脂由中间管排出；

 从下部通入再生阳树脂用的酸液，废液同样由分界处排液管排出，同样为防止酸液污染阴树脂，由上部送入清水通过阴树脂层由中间排液管排出；

 用除盐水分别由底部和上部送入，自下而上清洗阳树脂层至排水酸度降至0.5mmol/L以下为止，由上而下清洗阴树脂层至排水碱度降至0.5mmol/L为止。

2) 酸、碱同时流经阳、阴树脂层体内再生，这种混合床体内再生步骤为：

 树脂反洗分层后，再生时，由交换器上下同时送入再生用的碱液和酸液，分别流经阴、阳树脂层后，由中间排液装置同时排出；

 清洗水亦同样由交换器上下送入，分别流经阴、阳树脂层后，由中间排水装置同时排出。

3) 阴树脂移出体外再生 阴树脂移出体外再生法是将阴树脂移出混合床至专用的阴树脂再生罐，然后送入再生液进行再生。
