一、供应E+H物位仪表：
1、E+H雷达物位仪表:非接触式测量。适用于各种恶劣工况(例如有毒高侵蚀性)，且不受被测介质物理特性变化影响的外部测量。
型号有：FMR230,FMR231，FMR240，FMR244，FMR245,FMR250，FMR530，FMR531，FMR532，FMR533。
2、E+H导波雷达物位仪表：接触式测量。与被测介质的物理特性变化无关。耐温达150度，耐压达40bar。
型号有：FMP40,FMP41C,FMP45。
3、E+H超声波物位计:非接触式测量。适合各种液体和固体，同样包括侵蚀性介质及变介电常数介质。耐温达150度，耐压达3bar。
型号有：FMU230/231,FDU91,FDU92,FDU93,FDU95,FDU96,FMU40/41,FMU42,FMU43。FMU860/FMU861/FMU862,FDU80/FDU81/FDU82***。
4、E+H液体音叉开关：无需标定和维护。适用于所有液体，亦适用于粘结、搅拌及含气泡的介质，与被测介质的介电常数无关。耐温达150度，耐压达64bar.
型号有:FTL50,FTL51,FTL51C,FTL50H,FTL51H,FTL70,FTL71.FTL20,FTL260。
5、E+H固体音叉开关：无需标定和维护。适用于颗粒直径小于10mm的颗粒及粉尘，耐温高达150度，耐压达16bar。
型号有：FTM50,FTM51,FTM52,FTM30/31/32(D/S),FTM20/21,FTM260
6、E+H静压式物位计：智能化压力传感，适用于液体、浆料、泥浆，与泡沫及介电常数无关。耐温高达100度，耐压达4bar。
型号有：DB50,DB50L,DB51,DB52,DB53，FMX167，FMX165，FTC51，FTC52，FTC53。

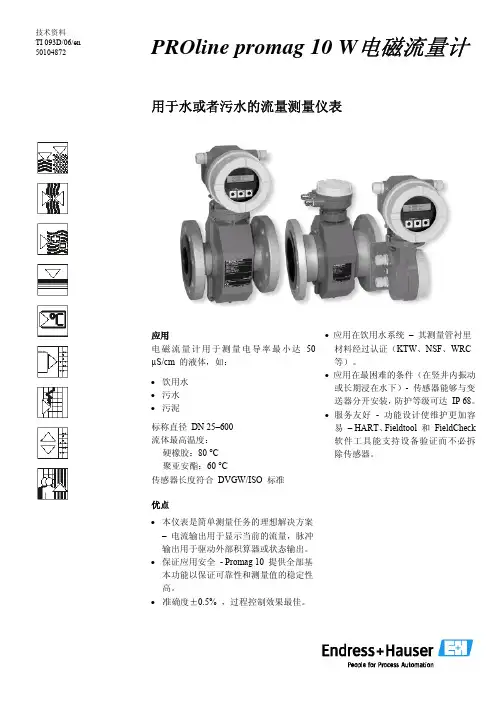

技术资料 TI 093D/06/en 50104872 PROline promag 10 W电磁流量计
用于水或者污水的流量测量仪表
应用
电磁流量计用于测量电导率最小达50
µS/cm 的液体，如：
• 饮用水
• 污水
• 污泥
标称直径 DN 25–600
流体最高温度：
硬橡胶：80 °C
聚亚安酯：60 °C
传感器长度符合 DVGW/ISO 标准
优点
• 本仪表是简单测量任务的理想解决方案
– 电流输出用于显示当前的流量，脉冲
输出用于驱动外部积算器或状态输出。
• 保证应用安全 - Promag 10 提供全部基
本功能以保证可靠性和测量值的稳定性
高。
• 准确度±0.5% ，过程控制效果最佳。 • 应用在饮用水系统 – 其测量管衬里
材料经过认证（KTW、NSF、WRC
等）。
• 应用在最困难的条件（在竖井内振动
或长期浸在水下）- 传感器能够与变
送器分开安装，防护等级可达 IP 68。
• 服务友好 - 功能设计使维护更加容
易 – HART、Fieldtool 和 FieldCheck
软件工具能支持设备验证而不必拆
除传感器。
PROline Promag 10 W
目录表
功能与系统设计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 机械结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 外形尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23测量系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 材料 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29输入 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 材料负载图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30测量变量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 配套电极 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31测量范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 过程连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31可运行流量范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 表面粗糙度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 输出 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 人机接口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31输出信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 显示元件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31报警信号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 操作元件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31负载. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 远方操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31小流量切除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 电隔离 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 认证与批准 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 CE 标志 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 其它标准和规范 . . . . . . . . . . . . . . . . . . . . . . . . . . 31测量装置的电气接线 . . . . . . . . . . . . . . . . . . . . . . . . . . .5 压力测量设备认证 . . . . . . . . . . . . . . . . . . . . . . . 31远方仪表的电气接线 . . . . . . . . . . . . . . . . . . . . . . . . . . .6 电源电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 定货须知 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32电缆密封管. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 电缆规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32功率消耗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 电源故障 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 文件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32等电位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 性能特点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 参考运行条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 最大测量误差 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 重复性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 运行条件：安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 安装说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 入口和参考段 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 接头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 连接电缆长度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 运行条件：环境 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 环境温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 贮存温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 防护等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 抗冲击振动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 电磁兼容性（EMC）. . . . . . . . . . . . . . . . . . . . . . . . . . . .19 运行条件：过程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 介质温度范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 电导率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 介质压力范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 压力密封性（衬里） . . . . . . . . . . . . . . . . . . . . . . . . . . .20 极限流量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 压力损失 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
E+H电磁流量计内部参数介绍及常见故障处理
一、焙烧炉常用电磁流量计的类型：
1．PROMAG 33：
4号焙烧炉：W3K01F1-FT、W3K01F2-FT、W3K02F1-FT、W3K02F1-FT、FT003、FT005、FT007
2．PROMAG 53：
1号焙烧炉：FTQ17
4号焙烧炉：FT004、FT006
二、电磁流量计的工作原理：
电磁流量计的工作原理是基于法拉第电磁感应定律。当导电金属杆以一定速度做垂直于磁力线方向的运动，即会产生感应电压。如果磁场强度为B，金属杆长度为L，速度为v，那么产生的感应电压：参见下图。
电磁流量计工作原理图
在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。
假设电磁感应线圈产生磁场强度(B)为恒定，产生的感应电压(Ue)正比于流体速度(v)，管道截面积 (A)为已知，则体积流量(Qv)则可通过如下公式计算：
Ue=B·L·v
Q=v·A
电磁流量计由流量传感器和变送器两大部分组成。传感器测量管上下装有励磁线圈，通励磁电流后产生磁场穿过测量管，一对电极装在测量管内壁与液体相接触，引出感应电势，送到变送器。励磁电流则由变送器提供。按转换器与传感器组装方式分类，有分离型和一体型两种。
三、面板操作说明：
感光触摸键
菜单键（返回或进入）操作键（减少或菜单翻页）操作键（增加或菜单翻页）
四、电磁流量计内部参数：
电磁流量计内部参数是以矩阵式菜单形式给出的。具体菜单如图1。
SYSTEM UNITS
CURRENT
OUTPUT
PULSE/FREQ.
E+H Promag 50电磁流量计介绍及检修
工作原理
是根据法拉第电磁感应定律进行流量测量的流量计。 电磁流量计的优
点是压损极小，可测流量范围大。最大流量与最小流量的比值一般为 20:
1以上，适用的工业管径范围宽，最大可达 3m输出信号和被测 流量成线性，精确度较高，可测量电导率》 5卩s/cm的酸、碱、盐溶 液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。但 它不能测量气体、蒸汽以及纯净水的流量。
当导体在中作切割磁力线运动时， 在导体中会产生感应电势，感应电 势的大小与导体在磁场中的有效长度及导体在磁场中作垂直于磁场 方向运动的速度成正比。同理，导电流体在磁场中作垂直方向流动而 切割磁感应力线时，也会在管道两边的电极上产生感应电势。 感应电 势的方向由右手定则判定，感应电势的大小由下式确定：
Ex=BDv --------------------------------------------- ----- 式（1）
式中Ex—感应电势，V; B—磁感应强度，T
D—管道内径，m
v—液体的平均流速，m/s
然而体积流量qv等于流体的流速v与管道截面积（n D2）/4的乘积，
将式（1/代入该式得：
Qv=（n D/4B）* Ex -------------------------- 式（2/
由上式可知，在管道直径D己定且保持磁感应强度 B不变时，被测体 积流量与感应电势呈线性关系。若在管道两侧各插入一根电极，就可 引入感应电势Ex,测量此电势的大小，就可求得体积流量。
2原理参数
据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安 装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割 磁力线产生感应电势，此感应电势由两个检测电极检出， 数值大小与 流速成正比例，其值为：
E=B- V- D-K
式中：？？E—感应电势；
K-与磁场分布及轴向长度有关的系数；
