ad590的工作原理

AD590是一种精确温度传感器，其工作原理基于热电效应。它的核心部件是一个温度敏感的双PN结电流源，其温度变化会引起电流输出的变化。AD590使用了细小的导热结构，其中薄膜与PN结直接相连，以实时测量温度。

当AD590与电流源相连接，它会产生一个由输入电路提供的恒定电流。该电流经过温度敏感的PN结后，在电势差引导下产生一个与温度成正比的电流。由于导热性质的存在，当AD590暴露在不同温度环境中时，PN结的温度也会相应变化，从而改变通过AD590的电流。

在通常的应用中，AD590与一个稳压电流源相连，并通过一个适当的电流电阻进行稳定。温度输出可以通过一个电压源和适当的电压测量电阻来进行测量。通过电流源和电压源的组合，AD590的输出电流和温度之间可以建立一个近似线性的关系。

通过校准并结合适当的线性化电路，AD590可以提供以摄氏度或其他温度单位为基准的精确温度测量。它的高精度和可靠性使其在诸如空调系统、温度控制、自动化和工业过程控制等应用中得到广泛应用。

需要注意的是，由于AD590是一个基于温度的电流源，它对外部环境的抗干扰能力较弱。因此，在实际应用中，通常还需要通过屏蔽、滤波和校准等措施来提高其性能和准确性。

合集下载

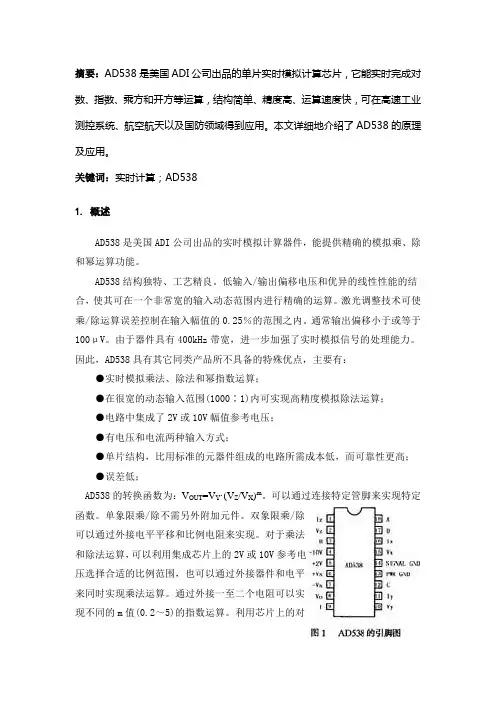

AD538工作原理

AD538工作原理

摘要：AD538是美国ADI公司出品的单片实时模拟计算芯片，它能实时完成对数、指数、乘方和开方等运算，结构简单、精度高、运算速度快，可在高速工业测控系统、航空航天以及国防领域得到应用。本文详细地介绍了AD538的原理及应用。

关键词：实时计算；AD538

1. 概述

AD538是美国ADI公司出品的实时模拟计算器件，能提供精确的模拟乘、除和幂运算功能。

AD538结构独特、工艺精良。低输入/输出偏移电压和优异的线性性能的结合，使其可在一个非常宽的输入动态范围内进行精确的运算。激光调整技术可使乘/除运算误差控制在输入幅值的0.25％的范围之内。通常输出偏移小于或等于100μV。由于器件具有400kHz带宽，进一步加强了实时模拟信号的处理能力。因此，AD538具有其它同类产品所不具备的特殊优点，主要有：

●实时模拟乘法、除法和幂指数运算；

●在很宽的动态输入范围(1000∶1)内可实现高精度模拟除法运算；

●电路中集成了2V或10V幅值参考电压；

●有电压和电流两种输入方式；

●单片结构，比用标准的元器件组成的电路所需成本低，而可靠性更高；

●误差低；

AD538的转换函数为：VOUT=VY·(VZ/VX)m。可以通过连接特定管脚来实现特定函数。单象限乘/除不需另外附加元件。双象限乘/除可以通过外接电平平移和比例电阻来实现。对于乘法和除法运算，可以利用集成芯片上的2V或10V参考电压选择合适的比例范围，也可以通过外接器件和电平来同时实现乘法运算。通过外接一至二个电阻可以实现不同的m值(0.2～5)的指数运算。利用芯片上的对数比例和输出部分可以直接实现对数比例运算。通过多重的算法连接增加了AD538的灵活性，而且从±4.5到±18V的电源范围内允许选择±5V、±12V和±15V标准电压作为工作时的电源电压。

AD538在－25～＋85℃工作温度范围内应用时，有A和B两种精度等级；在军工温度范围内(－55～＋125℃)应用时，精度等级为S。AD538采用18脚DIP封装，其管脚图如图1所示。

电容数字转换器AD774的工作原理和应用

电容数字转换器AD774的工作原理和应用

龙源期刊网

电容数字转换器ＡＤ７７４的工作原理和应用

作者：郭 强 谢 康 姜海明 王 浩

来源：《现代电子技术》2008年第14期

摘 要：AD774是AD公司生产的具有总线接口的电容数字转换器。该转换器支持单端电容输入和差分式电容输入，同时在片内集成了温度传感器，可以用于代替系统中的温度传感器。该芯片广泛的应用于生化探测、压力探测、电压探测、杂质探测等领域。介绍AD774的功能原理和工作模式，同时给出一种使用该芯片的实际应用。

关键词：Σ-Δ调制器；差分式电容输入；单端电容输入；总线

(chool of Optoelectronic Information,University of Electronic cience and echnology of

China,Chengdu,61004,C

Abstract：Companyhis converter supports single-ended capacitive input and differential capacitive input,and

integrates a temperature sensor which can instead of temperature sensor in systemhis chip is used in

biochemistry detection,pressure detection,voltage detection and impurity detectionhe principle and

Keywords：Σ-Δ modulator;differential capacitive input;single-

1 引

言

AD774是AD公司生产的具有高的分辨率、低功耗的电容数字转换器。该芯片性能稳定，操作方便，可以和多种电容传感器一起开发各种实际产品。AD774的主要特点如下：

电子式电能表的工作原理及AD7755的简介

电子式电能表的工作原理及AD7755的简介

电子式电能表的工作原理及AD7755的简介

电子式电能表的工作原理为：由分压器完成电压取样，由取样电阻完成电流取样，取样后的电压、电流信号由乘法器转换为功率信号，经V/F变换后，输出的脉冲信号推动计数器工作，如果是智能电表，则将脉冲信号输入单片机系统进行处理。

要完成上述功能，就要采用专用的电功率测量芯片，其中最常用的AD7755就是一种高精度的电功率测量芯片，其内部的乘法器是数字型乘法器。

AD7755的功能框图见图 1，引脚见图2。它输出的脉冲信号可以直接驱动计数器的步进电机。AD7755的性能测试电路见图3。其中V1P、V1N为电流传感器的模拟输入端，V2P、V2N为电压传感器的模拟输入端。按图中SCF、S1、SO的接法，CF输出频率是F1和F2的16倍。

图1 AD7755内部框图

图2AD7755引脚排列

图3 AD7755性能测试电路

图4 AD7755信号处理框图

AD7755的信号处理框图见图4。两个ADC分别对来自CH1（交流电流取样）和CH2（交流电压取样）的电压信号进行数字化，这两个ADC都是16位的数模转换器。电流通道内的高通滤波器（HPF）滤掉电流信号中的直流分量，从而消除了曲于电流或电压失调所造成的有功功率计算上的误差。瞬时功率由电压信号和电流信号直接相乘得到，通过低通滤波器（LPF）得到有功功率。再经电压一频率转换，引脚F1和F2以较低频率形式输出有功功率平均值，此脉冲推动计数器计数，引脚CF以较高频率形式输出有功功率瞬时值，用于仪表校验，由于其输出频率高，便于进行处理，因此本文利用CF输出的脉冲信号作为测量信号。

AD7755在电子电度表电路中的应用

AD7755是一种高准确度电能测量集成电路。AD7755只在ADC和基准源中使用模拟电路，其它信号处理（如相乘和滤波）都使用了数字电路，这使AD7755在恶劣的环境条件下仍能保持极高的准确度和长期的稳定性。

AD7755有24脚DIP和SSOP两种封装。

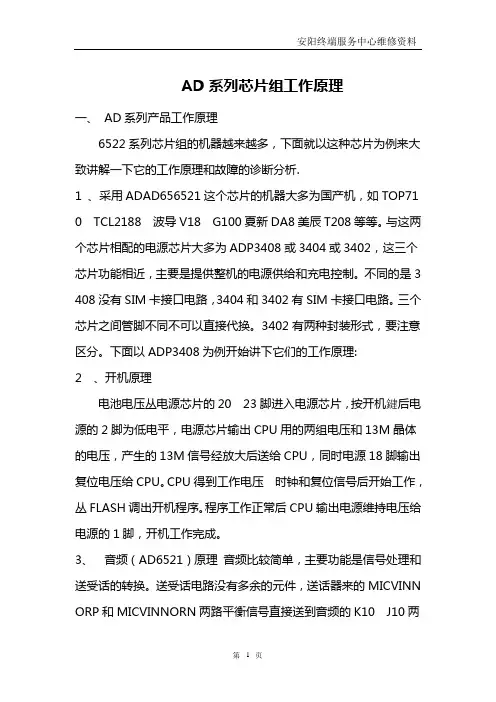

AD系列芯片组工作原理
