AD402工作原理

空压机自动排水器检修规程

AD402-04自动排水器使用方法及维护

一：结构图

工作原理：

1、当水杯10内无压力时，浮子5关闭内腔，活塞8被弹簧11压下，而冷凝水通过排水孔排出

2、水杯10内有压力时，当压力在1kgf/cm2以上时，活塞8克服弹簧11向上压，因而排水孔关闭，水杯内部与外界隔断。

3、水杯10内有冷凝水时，当冷凝水收集到某程度时，浮子5因浮力升起，打开内腔孔，压力进入内腔6，活塞8被压力和弹簧11压下，冷凝水通过排水导管排水。 定期保养：

按下列顺序分解、清洁及反向组合：

A：切断排水器入口空气；

B：松开减压螺丝放气；

C：确认排水器内无压力卸下连接螺套；

D：卸下粗滤网滤网固定螺母；

E：反时针旋下排水导管、水杯、浮球、排水导管分解并取下细滤网；

F：卸下控制杆取出阀及浮子；

G：用双手各握腔体与排水管小心往90度角用力使其分开，取出弹簧和精滤网及泄气薄片；

H：用中性洗剂彻底清除污渍，按相反次序组合正常使用。

注意事项：

1、最高使用压力为1.0MPa；

2、流量必须大于400L/min,压力在0.15MPa以上；

3、清洁的主要部件为精滤网及泄气片，其直接影响活塞动作。

4、安装排水管时,要用内径10毫米以上的管子,长度不能超过5米,不要使管子向上弯

龙源期刊网

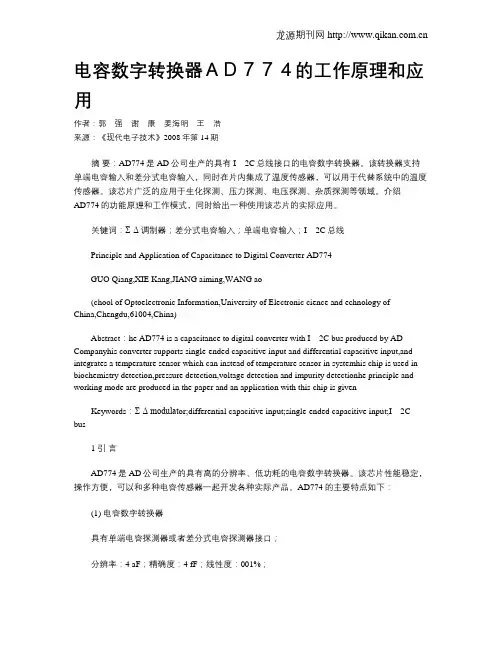

电容数字转换器ＡＤ７７４的工作原理和应用

作者：郭 强 谢 康 姜海明 王 浩

来源：《现代电子技术》2008年第14期

摘 要：AD774是AD公司生产的具有总线接口的电容数字转换器。该转换器支持单端电容输入和差分式电容输入，同时在片内集成了温度传感器，可以用于代替系统中的温度传感器。该芯片广泛的应用于生化探测、压力探测、电压探测、杂质探测等领域。介绍AD774的功能原理和工作模式，同时给出一种使用该芯片的实际应用。

关键词：Σ-Δ调制器；差分式电容输入；单端电容输入；总线

(chool of Optoelectronic Information,University of Electronic cience and echnology of

China,Chengdu,61004,C

Abstract：Companyhis converter supports single-ended capacitive input and differential capacitive input,and

integrates a temperature sensor which can instead of temperature sensor in systemhis chip is used in

biochemistry detection,pressure detection,voltage detection and impurity detectionhe principle and

Keywords：Σ-Δ modulator;differential capacitive input;single-

1 引

言

AD774是AD公司生产的具有高的分辨率、低功耗的电容数字转换器。该芯片性能稳定，操作方便，可以和多种电容传感器一起开发各种实际产品。AD774的主要特点如下：

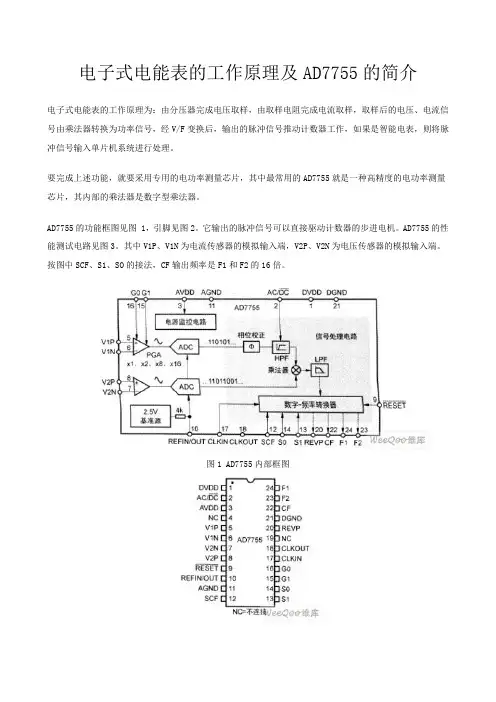

电子式电能表的工作原理及AD7755的简介

电子式电能表的工作原理为：由分压器完成电压取样，由取样电阻完成电流取样，取样后的电压、电流信号由乘法器转换为功率信号，经V/F变换后，输出的脉冲信号推动计数器工作，如果是智能电表，则将脉冲信号输入单片机系统进行处理。

要完成上述功能，就要采用专用的电功率测量芯片，其中最常用的AD7755就是一种高精度的电功率测量芯片，其内部的乘法器是数字型乘法器。

AD7755的功能框图见图 1，引脚见图2。它输出的脉冲信号可以直接驱动计数器的步进电机。AD7755的性能测试电路见图3。其中V1P、V1N为电流传感器的模拟输入端，V2P、V2N为电压传感器的模拟输入端。按图中SCF、S1、SO的接法，CF输出频率是F1和F2的16倍。

图1 AD7755内部框图

图2AD7755引脚排列

图3 AD7755性能测试电路

图4 AD7755信号处理框图

AD7755的信号处理框图见图4。两个ADC分别对来自CH1（交流电流取样）和CH2（交流电压取样）的电压信号进行数字化，这两个ADC都是16位的数模转换器。电流通道内的高通滤波器（HPF）滤掉电流信号中的直流分量，从而消除了曲于电流或电压失调所造成的有功功率计算上的误差。瞬时功率由电压信号和电流信号直接相乘得到，通过低通滤波器（LPF）得到有功功率。再经电压一频率转换，引脚F1和F2以较低频率形式输出有功功率平均值，此脉冲推动计数器计数，引脚CF以较高频率形式输出有功功率瞬时值，用于仪表校验，由于其输出频率高，便于进行处理，因此本文利用CF输出的脉冲信号作为测量信号。

AD7755在电子电度表电路中的应用

AD7755是一种高准确度电能测量集成电路。AD7755只在ADC和基准源中使用模拟电路，其它信号处理（如相乘和滤波）都使用了数字电路，这使AD7755在恶劣的环境条件下仍能保持极高的准确度和长期的稳定性。

AD7755有24脚DIP和SSOP两种封装。

,.

目 录

一 系统概述………………………………………01

二 系统操作………………………………………04

三 系统编程………………………………………09

四 系统配置及选材………………………………19

五 系统原理图……………………………………21

六 系统连线示意图………………………………25

七 安装调试………………………………………29

八 系统各部件的安装说明………………………31

九 其它事项………………………………………31

备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-402的设备为主。 ,.

一、系统概述

AB-6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。AB-6A-401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-402系统相同。两种系统主要适用于高楼大厦房型。

整个系统由门口主机(带联网功能)、室内分机、信号隔离器、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网信号切换器等设备构成。（见下表）

产品名称 产品型号 主要功能特点

门口主机 AB-402D 高亮度键盘背景灯；最大容量可达999999户；6位数码显示各种提示信息；彩色/黑白CCD摄像头，具有红外夜视功能；超强联网功能，同所有联网型主机联网；密码开锁，感应卡开锁，遥控开锁；兼容非可视分机。

室内分机 AB-402M 4寸CRT显象管/4寸、5寸、5.6寸彩色液晶屏；与管理中心双向对讲，可遥控开锁，监视门口机；紧急求助功能。

信号隔离器 AB-402A/B 抗干扰性强，户户故障隔离，带视频分配。适用于每层2、4、6、8户。402A为非免提隔离器。402B为免提隔离器。

信号隔离器 AB-401A/B 非可视隔离器。其它与AB-402A/B相同。 ,.
