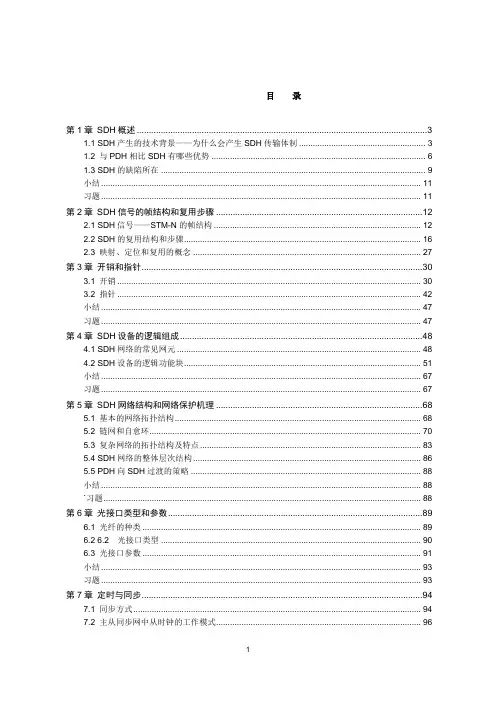

目录

第1章 SDH概述3

1.1 SDH产生的技术背景——为什么会产生SDH传输体制3

1.2 与PDH相比SDH有哪些优势6

1.3 SDH的缺陷所在9

小结10

习题11

第2章 SDH信号的帧结构和复用步骤11

2.1 SDH信号——STM-N的帧结构11

2.2 SDH的复用结构和步骤15

2.3 映射、定位和复用的概念25

第3章 开销和指针28

3.1 开销28

3.2 指针39

小结44

习题44

第4章 SDH设备的逻辑组成45

4.1 SDH网络的常见网元45

4.2 SDH设备的逻辑功能块47

小结61

习题61

第5章 SDH网络结构和网络保护机理62

5.1 基本的网络拓扑结构63

5.2 链网和自愈环64

5.3 复杂网络的拓扑结构及特点74

5.4 SDH网络的整体层次结构76 GB6017.1-20起重机械安全规程-第1部分

2h 5.5 PDH向SDH过渡的策略77

小结78

`习题78

第6章 光接口类型和参数79

6.1 光纤的种类79

6.2 6.2 光接口类型80

6.3 光接口参数81

小结83

习题84

第7章 定时与同步84

7.1 同步方式85

7.2 主从同步网中从时钟的工作模式86

7.3 SDH的引入对网同步的要求87

7.4 SDH网的同步方式87

7.5 S1字节和SDH网络时钟保护倒换原理91

小结95

习题95

第8章 传输性能95

8.1 误码性能96

8.2 可用性参数99

8.3 抖动漂移性能100

小结103

习题103

GB6017.1-20起重机械安全规程-第1部分

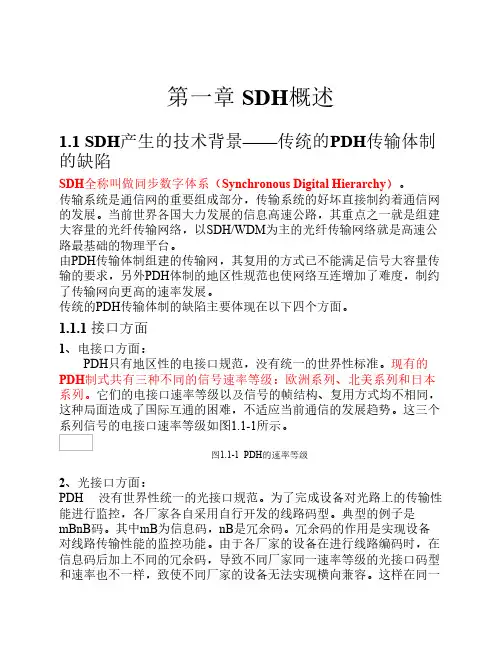

3h 第1章 SDH概述

目标：

1. 了解SDH的产生背景——为什么会产生SDH传输体制。

2. 了解SDH体制的优点和不足。

3. 建立有关SDH的整体概念为以后更深入的学习打下基础。

1.1 SDH产生的技术背景——为什么会产生SDH传输体制

***

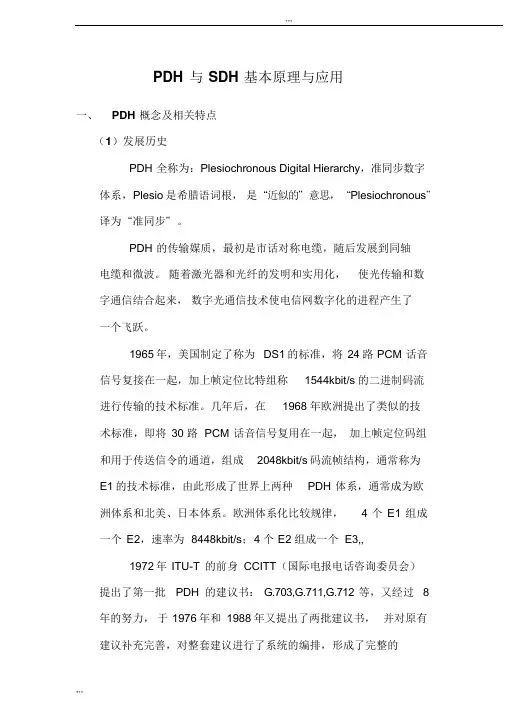

*** PDH 与 SDH 基本原理与应用

一、 PDH 概念及相关特点

（1）发展历史

PDH 全称为：Plesiochronous Digital Hierarchy，准同步数字

体系，Plesio是希腊语词根， 是“近似的”意思，“Plesiochronous”

译为“准同步”。

PDH 的传输媒质，最初是市话对称电缆，随后发展到同轴

电缆和微波。 随着激光器和光纤的发明和实用化， 使光传输和数

字通信结合起来， 数字光通信技术使电信网数字化的进程产生了

一个飞跃。

1965 年，美国制定了称为 DS1 的标准，将 24 路 PCM 话音

信号复接在一起，加上帧定位比特组称 1544kbit/s 的二进制码流

进行传输的技术标准。几年后，在 1968 年欧洲提出了类似的技

术标准，即将 30 路PCM 话音信号复用在一起， 加上帧定位码组

和用于传送信令的通道，组成 2048kbit/s 码流帧结构，通常称为

E1 的技术标准，由此形成了世界上两种 PDH 体系，通常成为欧

洲体系和北美、日本体系。欧洲体系化比较规律， 4 个 E1 组成

一个 E2，速率为 8448kbit/s；4 个 E2 组成一个 E3,,

1972 年 ITU-T 的前身 CCITT（国际电报电话咨询委员会）

提出了第一批 PDH 的建议书： G.703,G.711,G.712 等，又经过 8

年的努力， 于 1976年和 1988年又提出了两批建议书， 并对原有

建议补充完善，对整套建议进行了系统的编排，形成了完整的*** *** PDH 建议体系。PDH 的标准化工作基本完成。国际电联在 PDH

体系的标准化工作上，处于“先有设备后出标准”的状况，几乎

所有的建议都是在相应的设备已经形成或将要形成产品进入商

用之后才由各家提出提案，在 CCITT 相应研究组协商折衷形成

的建议。

目前我国采用的 PDH 复接结构如下：

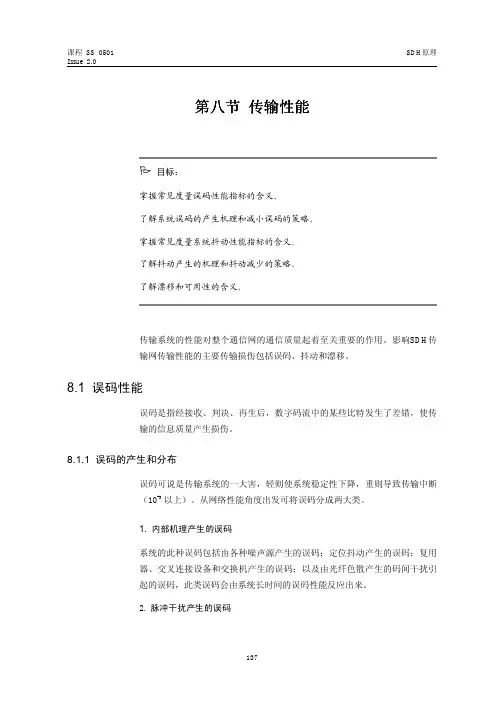

第八节 传输性能

2 目标：

掌握常见度量误码性能指标的含义。

了解系统误码的产生机理和减小误码的策略。

掌握常见度量系统抖动性能指标的含义。了解抖动产生的机理和抖动减少的策略。

了解漂移和可用性的含义。

传输系统的性能对整个通信网的通信质量起着至关重要的作用。影响SDH传

输网传输性能的主要传输损伤包括误码、抖动和漂移。

8.1 误码性能

误码是指经接收、判决、再生后，数字码流中的某些比特发生了差错，使传

输的信息质量产生损伤。

8.1.1 误码的产生和分布

误码可说是传输系统的一大害，轻则使系统稳定性下降，重则导致传输中断

（10-3 以上）。从网络性能角度出发可将误码分成两大类。

1. 内部机理产生的误码

系统的此种误码包括由各种噪声源产生的误码；定位抖动产生的误码；复用

器、交叉连接设备和交换机产生的误码；以及由光纤色散产生的码间干扰引

起的误码，此类误码会由系统长时间的误码性能反应出来。

2.

脉冲干扰产生的误码课程 SS 0501Issue 2.0SDH原理

137由突发脉冲诸如电磁干扰、设备故障、电源瞬态干扰等原因产生的误码。此

类误码具有突发性和大量性，往往系统在突然间出现大量误码，可通过系统

的短期误码性能反映出来。

8.1.2 误码性能的度量

传统的误码性能的度量（G.821）是度量64kbit/s的通道在27500km全程端到

端连接的数字参考电路的误码性能，是以比特的错误情况为基础的。当传输

网的传输速率越来越高，以比特为单位衡量系统的误码性能有其局限性。

目前高比特率通道的误码性能是以块为单位进行度量的（B1、B2、B3监测

的均是误码块），由此产生出一组以“块”为基础的一组参数。这些参数的

含义如下：

· 误块当块中的比特发生传输差错时称此块为误块。

* 诀窍：

对B1、B2、B3块进行监测时，只能监测出该块中奇数个比特发生差错，对

块中偶数个比特发生差错则监测不出。想想看为什么？

· 误块秒（ES）和误块秒比（ESR）

当某一秒中发现1个或多个误码块时称该秒为误块秒。在规定测量时间段内

1
