sdh原理

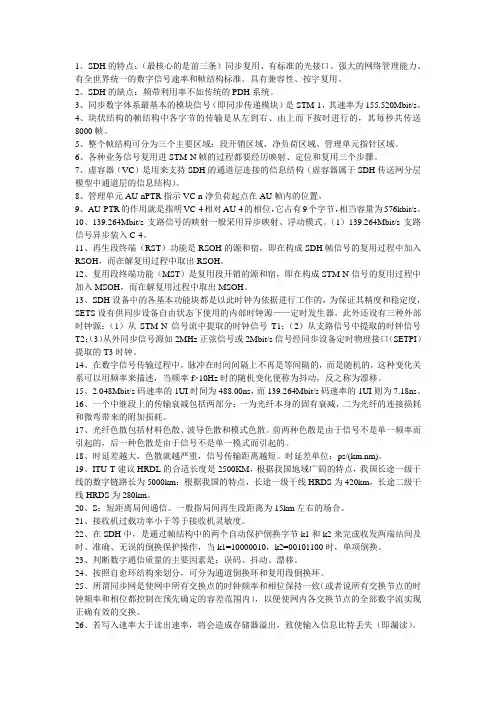

1、SDH的特点：（最核心的是前三条）同步复用、有标准的光接口、强大的网络管理能力、有全世界统一的数字信号速率和帧结构标准、具有兼容性、按字复用。

2、SDH的缺点：频带利用率不如传统的PDH系统。

3、同步数字体系最基本的模块信号（即同步传递模块）是STM-1，其速率为155.520Mbit/s。

4、块状结构的帧结构中各字节的传输是从左到右、由上而下按时进行的，其每秒共传送8000帧。

5、整个帧结构可分为三个主要区域：段开销区域、净负荷区域、管理单元指针区域。

6、各种业务信号复用进STM-N帧的过程都要经历映射、定位和复用三个步骤。

7、虚容器（VC）是用来支持SDH的通道层连接的信息结构（虚容器属于SDH传送网分层模型中通道层的信息结构）。

8、管理单元AU-nPTR指示VC-n净负荷起点在AU帧内的位置。

9、AU-PTR的作用就是指明VC-4相对AU-4的相位，它占有9个字节，相当容量为576kbit/s。

10、139.264Mbit/s支路信号的映射一般采用异步映射、浮动模式。（1）139.264Mbit/s支路信号异步装入C-4。

11、再生段终端（RST）功能是RSOH的源和宿，即在构成SDH帧信号的复用过程中加入RSOH，而在解复用过程中取出RSOH。

12、复用段终端功能（MST）是复用段开销的源和宿，即在构成STM-N信号的复用过程中加入MSOH，而在解复用过程中取出MSOH。

13、SDH设备中的各基本功能块都是以此时钟为依据进行工作的，为保证其精度和稳定度，SETS设有供同步设备自由状态下使用的内部时钟源——定时发生器。此外还设有三种外部时钟源：（1）从STM-N信号流中提取的时钟信号T1；（2）从支路信号中提取的时钟信号T2；（3）从外同步信号源如2MHz正弦信号或2Mbit/s信号经同步设备定时物理接口（SETPI）提取的T3时钟。

14、在数字信号传输过程中，脉冲在时间间隔上不再是等间隔的，而是随机的，这种变化关系可以用频率来描述，当频率f>10Hz时的随机变化便称为抖动，反之称为漂移。

sdh设备原理

SDH（Synchronous Digital Hierarchy）是一种同步数字层次结构的传输技术，广泛应用于光纤通信系统中。SDH设备是实现SDH传输功能的关键组成部分，通过对信号进行多路复用、分配和交换，实现高速、稳定的数据传输。

一、SDH设备的基本原理

SDH设备的基本原理可以分为三个方面：多路复用、分配和交换。

1. 多路复用：SDH设备通过将多个低速信号复用到单个高速光纤通道上，提高了传输效率。它将不同速率的数据流转换为统一的光纤传输速率，并通过分配器将这些信号组合在一起发送。

2. 分配：SDH设备通过分配器将多路信号分配到不同的传输通道上，使得不同的信号可以同时传输，提高了网络的灵活性和可靠性。分配器根据输入信号的速率，将其分配到对应的光纤通道上，确保各个信号在传输中不会相互干扰。

3. 交换：SDH设备具有交换功能，可以根据需求实时调度信号的传输路径，从而实现动态路由和资源共享。它通过交换机将传入的信号转发到目标设备，确保信号能够准确地到达目的地。

二、SDH设备的核心组成部分

SDH设备由多个核心组件组成，包括光收发器、光接口模块、多路复用器、解复用器、交叉连接器和时钟同步模块等。 1. 光收发器：光收发器是将电信号转换为光信号或将光信号转换为电信号的关键部件。它负责将输入信号转换为光信号，并通过光纤进行传输。同时，它也可以将接收到的光信号转换为电信号，以供后续处理和解码。

2. 光接口模块：光接口模块负责光纤与SDH设备之间的物理连接。它将光纤分割成适合SDH设备传输的光信号单元，并将其输入或输出到SDH设备中。

3. 多路复用器和解复用器：多路复用器将多个低速信号复用为单个高速信号，并将其输入到SDH设备中。解复用器将高速信号分解为多个低速信号，并将其输出到相应的接收设备。

4. 交叉连接器：交叉连接器用于实现信号的动态路由和路径选择。它根据需求将输入信号转发到指定的输出端口，从而实现灵活的传输路径配置。

SDH基础原理及应用

SDH（Synchronous Digital Hierarchy）是同步数字体系结构的缩写，是用于传输和交换数字信号的一种技术和协议标准。SDH作为一种传输技术，具有高性能、高可靠性和高可扩展性的特点，被广泛应用于现代通信领域。

SDH的基础原理主要包括以下几个方面：

第一，基本架构：SDH的基本架构由三个层次构成，分别是光传输层（OTN），通道层（VC）和传输层（TUG）。光传输层负责将数据从发送端传输到接收端，通道层负责将数据从发送端的光传输层分解成多个通道，传输层负责将通道层的数据分解成多个TUG。

第二，时钟同步：SDH使用分级的时钟同步结构，可以在不同层次间进行同步传输。通过在网络中引入主时钟源和从时钟源，可以确保时钟信号在传输过程中保持同步。时钟同步对于SDH的传输质量和性能至关重要。

第三，传输容量：SDH的传输容量采用分级的方式，分为STM-1、STM-4、STM-16等不同层次。每个层次下都有固定的传输速率和容量，用于满足不同网络需求。

SDH的应用包括以下几个方面：

第一，光纤传输：SDH主要用于光纤传输网络中，能够实现高带宽、低时延和低误码率的数据传输。光纤传输网络是现代通信网络的基础，SDH可以用于光纤网络的接入、传输和交换。 第二，多业务交叉接入：SDH支持多种业务的交叉接入，如语音、数据和视频等不同类型的业务。通过SDH的交叉接入技术，可以实现不同类型业务的灵活配置和高效传输。

第三，网络拓扑结构：SDH可以构建多种网络拓扑结构，如点到点、环形和网状等结构。不同的网络拓扑结构适用于不同的应用场景，可以满足不同的网络需求。

第四，网络保护和恢复：SDH具有强大的网络保护和恢复能力，可以在网络故障时自动切换到备用路径，从而保证网络的连续性和可靠性。SDH支持多种保护机制，如1+1保护、1:1保护和多点保护等。

第五，网络管理和监控：SDH提供完善的网络管理和监控功能，可以实现对网络资源的配置、监测和故障诊断等操作。通过网络管理系统，可以实现对SDH网络的集中管理和控制。

未知驱动探索，专注成就专业

1

sdh光传输设备

1. 简介

SDH（Synchronous Digital Hierarchy）光传输设备是一种能够高效地传输数据和语音信号的通信设备。其基本原理是利用光纤作为传输介质，将数字信号进行分割、调度和复用，实现信号的高速传输。

2. SDH的原理

SDH技术通过将传输数据划分为不同的容量单位，采用多层次的调度方法进行传输。其原理如下：

• 时钟同步：SDH传输系统需要在发射端和接收端进行时钟同步，以保证数据的同步传输。SDH设备会通过网络同步协议来实现时钟同步。

• 容量划分：SDH通过将传输容量划分为不同层次（STM-1，STM-4，STM-16等），对数据进行分组和复用。每个层次的容量都是前一个层次的整数倍。

• 复用和调度：SDH设备会将不同来源的数据进行复用，并根据传输需求进行调度。通过交叉连接和通道划分，SDH可以实现多个信号的同时传输。

• 容错恢复：SDH设备提供了多种方式的容错恢复机制，包括路径保护、线路保护、设备保护等。这些机制可以提高系统的可靠性和可用性。 未知驱动探索，专注成就专业

2

3. SDH的特点

SDH作为一种成熟的光传输技术，具有以下特点：

• 高带宽：SDH能够以光纤传输的方式实现高速数据传输，满足大容量数据和语音传输的需求。

• 可靠性：SDH设备采用了多种容错恢复机制，可以在出现故障时对信号进行快速切换，保证用户的通信质量。

• 灵活性：SDH系统支持对不同类型的信号进行复用和调度，可以实现灵活的网络配置和管理。

• 兼容性：SDH设备与传统的PDH设备相兼容，可以与现有的通信设备无缝衔接，逐步实现网络的升级。

4. 应用领域

SDH光传输设备在通信领域具有广泛的应用，包括：

• 电信运营商：SDH设备是电信运营商建设骨干网的主要设备，用于传输电话、宽带数据和视频等各种业务。

• 企业网络：大型企业通常会建设自己的数据中心，利用SDH设备进行数据的长距离传输和跨地域连接。
