单晶硅到多晶硅 原理

多晶硅的基础知识重要的半导体材料，化学元索符号Si,电子工业上使用的硅应具有高纯度和优良的电学和机械等性能。

硅是产量最大、应用最广的半导体材料，它的产量和用量标志着一个国家的电子工业水平。

在研究和生产中，硅材料与硅器件相互促进。

在第二次世界大战中，开始用硅制作雷达的高频晶体检波器。

所用的硅纯度很低乂非单晶体。

1950年制出第一只硅晶体管，提高了人们制备优质硅单晶的兴趣。

1952年川肓拉法(CZ)培冇硅单晶成功。

1953年乂研究出无土甘圳区域熔化法(FZ),既可进行物理提纯乂能拉制单晶。

1955年开始采用锌还原四氯化硅法生产纯硅，但不能满足制造晶体管的要求。

1956年研究成功轼还原三氯轼硅法。

对硅屮微量杂质又经过一段时间的探索后，氢还原三氯氢硅法成为一种主要的方法。

到1960年，用这种方法进行工业生产已具规模。

硅整流器与硅闸流管的问世促使硅材料的生产一跃而居半导体材料的首位。

60年代硅外延牛长单晶技术和硅平血工艺的出现，不但使硅晶体管制造技术趋于成熟，而且促使集成电路迅速发展。

80年代初全世界多晶硅产量已达2500吨。

硅还是有前途的太阳电池材料乙一。

用多晶硅制造太阳电池的技术已经成熟；无定形非晶硅膜的研究进展迅速；非晶硅太阳电池开始进入市场。

化学成分硅是元素半导体。

电活性杂质磷和硼在合格半导体和多晶硅中应分别低于0.4ppb 和O.lppb。

拉制单晶时要掺入一定量的电活性朵质，以获得所要求的导电类型和电阻率。

亜金屈铜、金、铁等和非金屈碳都是极有害的杂质，它们的存在会使PN结性能变坏。

硅中碳含量较高，低丁• lppm者nJ认为是低碳单晶。

碳含量超过3ppm时其有害作用已较显著。

硅中氧含量其高。

氧的存在有益也有害。

直拉硅单晶氧含量在5〜40ppm范围内；区熔硅单晶氧含量可低于lppmo硅的性质硅具有优良的半导体电学性质。

禁带宽度适中，为1.21电子伏。

载流子迁移率较高，电子迁移率为1350厘米2/伏•秒，空穴迁移率为480厘米2/伏•秒。

多晶硅和单晶硅的晶体取向
在半导体工业中，多晶硅和单晶硅是两种常见的材料。

它们的晶体结构和晶体取向有所不同。

多晶硅是由许多小晶体拼接而成的，在晶体中存在多种取向。

多晶硅的晶体取向分为两类：不规则取向和晶粒取向。

不规则取向是指晶体中不同晶粒之间的晶体取向不同，晶粒取向是指晶体中晶粒的主要取向相同。

与多晶硅不同，单晶硅是由单个晶体组成的，其晶体取向是非常均匀的。

单晶硅的晶体取向主要是<100>方向。

这是因为在单晶硅的生长过程中，通过控制温度和其他参数可以使晶体沿着<100>方向生长。

在半导体工业中，多晶硅和单晶硅的应用场景不同。

多晶硅主要用于太阳能电池和液晶面板等领域，而单晶硅则主要用于制造集成电路和太阳能电池等领域。

总之，多晶硅和单晶硅虽然都是半导体材料，但其晶体结构和晶体取向存在较大差异，因此在应用场景上也有所区别。

- 1 -。

多晶硅与单晶硅光谱响应-概述说明以及解释1.引言1.1 概述概述光伏技术作为一种可再生能源，近年来得到了广泛的关注和应用。

其中，硅材料是光伏电池最常用的材料之一。

在硅材料中，多晶硅和单晶硅是两种常见的形态。

本文将重点讨论多晶硅和单晶硅在光谱响应方面的特点和差异。

多晶硅和单晶硅作为硅材料的两种不同形态，其晶体结构和性质有着明显的差异。

多晶硅由多个晶粒组成，晶粒之间存在着晶粒间隙。

这种结构使得多晶硅在光谱响应方面具有一些特殊的性质。

与之不同，单晶硅是由一个完整的晶体构成，晶体内部没有结构缺陷，因此其光谱响应特性也与多晶硅有所不同。

多晶硅和单晶硅在光谱响应方面的差异主要体现在以下几个方面。

首先，由于多晶硅晶格中存在晶粒间隙，导致多晶硅的晶格缺陷较多，光电转换效率相对较低。

而单晶硅的晶体结构完整，因此具有较高的光电转换效率。

其次，在波长范围上，多晶硅和单晶硅的光谱响应也存在一些差异。

多晶硅的光谱响应范围较宽，能够吸收更广泛的光线。

而单晶硅的光谱响应范围较窄，只能吸收特定范围内的光线。

此外，多晶硅和单晶硅在光照条件下的稳定性和寿命也有所不同。

了解多晶硅和单晶硅在光谱响应方面的特点和差异对于进一步优化光伏电池的设计和制造具有重要意义。

本文将重点介绍多晶硅和单晶硅的光谱响应特点，比较它们在光伏应用中的优缺点，并展望其在未来的应用前景。

通过深入了解多晶硅和单晶硅的光谱响应特性，我们可以为光伏技术的发展提供有力的支持和指导。

1.2 文章结构:本文将首先介绍多晶硅和单晶硅这两种主要的太阳能电池材料，然后分别探讨它们在光谱响应方面的特点。

接着，对比多晶硅和单晶硅的光谱响应能力，分析它们在实际应用中的优劣势。

最后，展望这两种材料在未来太阳能领域的发展前景，为读者提供对多晶硅与单晶硅光谱响应的深入了解和思考。

结构部分的内容1.3 目的本文旨在比较多晶硅和单晶硅的光谱响应特性，分析它们在光伏领域的应用前景。

通过深入研究多晶硅和单晶硅的光谱响应特点，我们可以了解它们在不同波长范围内的光电转换效率差异，以及其对太阳能电池性能的影响。

由于单晶硅电池片和多晶硅电池片前期生产工艺的不同，它们从外观到电性能都有一些区别。

从外观上看，单晶硅电池片四个角呈圆弧缺角状，表面没有花纹；多晶硅电池片四个角为方角，表面有类似冰花一样的花纹。

单晶硅电池片减反射膜绒面表面颜色一般呈现为黑蓝色，多晶硅电池片减反射膜绒面表面颜色一般呈现为蓝色。

对于使用者来说，相同转换效率的单晶硅电池和多晶硅电池是没有太大区别的。

单晶硅电池和多晶硅电池的寿命和稳定性都很好。

虽然单晶硅电池的平均转换效率比多晶硅电池的平均转换效率高1％左右，但是由于单晶硅太阳电池只能做成准正方形（4个角是圆弧），当组成电池组件时就会有一部分面积填不满。

但多晶硅电池片是正方形，不存在这个问题，因此对于光伏电池组件的效率来讲几乎是一样的。

另外，由于两种电池材料的制造工艺不一样，多晶硅电池制造过程中消耗的能量要比单晶硅电池少30％左右，所以过去几年多晶硅电池占全球电池总产量的份额越来越大，制造成本也大大小于单晶硅电池，从生产工艺角度看，使用多晶硅电池更节能、更环保。

随着多晶硅电池片制造技术的不断发展，多晶硅电池片的转换效率已经从目前的17％～17.5％，提高到18％以上，也成为高效电池片。

该高效多晶电池片与传统的多晶电池片相比，除了表面颜色变成了黑色，外观上看不出其它差异。

但实际上，这种电池片比传统的电池片，效率高出0.3％～0.7％，而原有多晶硅电池片生产技术，想让其效率提高0.1％都难度很大。

高效多晶电池片的技术原理，就是将原有电池表面较大尺寸的凹坑经过化学刻蚀的方法处理成许多细小的小坑，即在原有电池的纳米结构上生成纳米尺寸小孔，让电池表面的反射率从原来的15％降到5％左右。

对太阳光的利用率提高，电池的效率自然也就提升了。

通过化学反应后得到的电池片材料在外观上呈现黑色，故得名“黑硅”，该项技术也被称为黑硅技术。

尽管如此，从目前的制造技术看，多晶硅电池片的转换效率已经接近实验室水平，要达到18.5％以上比较困难，上升空间有限。

光伏方阵基础类型光伏方阵是由多个光伏组件组成的太阳能发电系统，是目前广泛应用于太阳能发电领域的一种基础类型。

光伏方阵的基础类型主要包括单晶硅、多晶硅和非晶硅三种。

一、单晶硅单晶硅光伏方阵是指太阳能电池片采用单晶硅材料制造而成的光伏组件。

单晶硅具有高转换效率和较好的稳定性，因此在太阳能发电领域中得到广泛应用。

其光伏组件的外观为深蓝色或黑色，表面呈六边形形状，常见的尺寸为156mm×156mm。

二、多晶硅多晶硅光伏方阵是指太阳能电池片采用多晶硅材料制造而成的光伏组件。

多晶硅相对于单晶硅来说，制造工艺简单，成本较低。

多晶硅光伏组件的外观为深蓝色或黑色，表面呈方形或圆形，常见的尺寸为156mm×156mm。

三、非晶硅非晶硅光伏方阵是指太阳能电池片采用非晶硅材料制造而成的光伏组件。

非晶硅具有较高的光吸收能力和较好的透明性，因此可以制造出柔性光伏组件。

非晶硅光伏组件的外观为灰色或透明，常见的尺寸有灵活性。

不同类型的光伏方阵在结构和性能上有所区别，但它们的工作原理基本相同。

当太阳光照射到光伏组件上时，光子的能量被转化为电能，通过光伏组件内部的导电层和电子层的结合和流动，产生直流电。

这些直流电可以通过逆变器转化为交流电，供应给家庭、企业或者电网使用。

光伏方阵的基础类型不同，其性能指标也会有所差异。

单晶硅光伏组件具有高转换效率和较好的稳定性，适用于对电能转换效率要求较高的场合。

多晶硅光伏组件制造工艺简单，成本相对较低，适用于大规模应用的场合。

非晶硅光伏组件具有较高的光吸收能力和透明性，可应用于一些特殊场景，如建筑物外立面、车顶等。

除了基础类型外，光伏方阵还可以根据安装方式分为地面式、屋顶式和光伏电站式等。

地面式光伏方阵主要安装在地面上，适用于较大的场地，具有较高的电能输出。

屋顶式光伏方阵主要安装在建筑物的屋顶上，可以有效利用建筑物的空间，适用于小规模应用。

光伏电站式光伏方阵是指大型光伏电站中使用的光伏组件，通常采用地面式安装，可以实现大规模的太阳能发电。

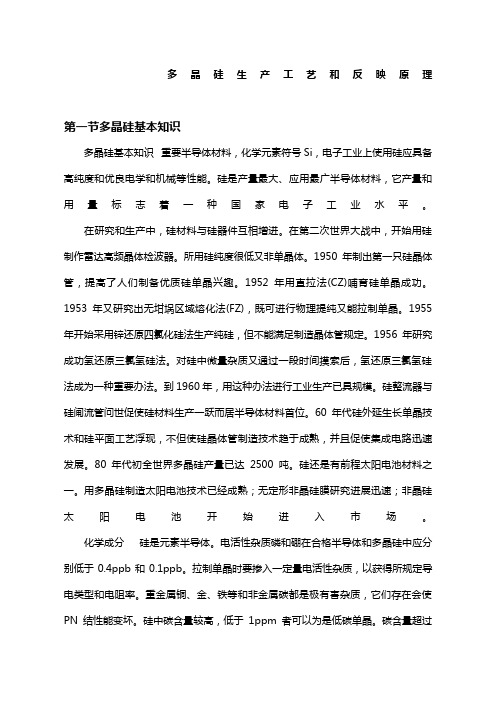

多晶硅生产工艺和反映原理第一节多晶硅基本知识多晶硅基本知识重要半导体材料，化学元素符号Si，电子工业上使用硅应具备高纯度和优良电学和机械等性能。

硅是产量最大、应用最广半导体材料，它产量和用量标志着一种国家电子工业水平。

在研究和生产中，硅材料与硅器件互相增进。

在第二次世界大战中，开始用硅制作雷达高频晶体检波器。

所用硅纯度很低又非单晶体。

1950年制出第一只硅晶体管，提高了人们制备优质硅单晶兴趣。

1952年用直拉法(CZ)哺育硅单晶成功。

1953年又研究出无坩埚区域熔化法(FZ)，既可进行物理提纯又能拉制单晶。

1955年开始采用锌还原四氯化硅法生产纯硅，但不能满足制造晶体管规定。

1956年研究成功氢还原三氯氢硅法。

对硅中微量杂质又通过一段时间摸索后，氢还原三氯氢硅法成为一种重要办法。

到1960年，用这种办法进行工业生产已具规模。

硅整流器与硅闸流管问世促使硅材料生产一跃而居半导体材料首位。

60年代硅外延生长单晶技术和硅平面工艺浮现，不但使硅晶体管制造技术趋于成熟，并且促使集成电路迅速发展。

80年代初全世界多晶硅产量已达2500吨。

硅还是有前程太阳电池材料之一。

用多晶硅制造太阳电池技术已经成熟；无定形非晶硅膜研究进展迅速；非晶硅太阳电池开始进入市场。

化学成分硅是元素半导体。

电活性杂质磷和硼在合格半导体和多晶硅中应分别低于0.4ppb和0.1ppb。

拉制单晶时要掺入一定量电活性杂质，以获得所规定导电类型和电阻率。

重金属铜、金、铁等和非金属碳都是极有害杂质，它们存在会使PN结性能变坏。

硅中碳含量较高，低于1ppm者可以为是低碳单晶。

碳含量超过3ppm时其有害作用已较明显。

硅中氧含量甚高。

氧存在有益也有害。

直拉硅单晶氧含量在5～40ppm范畴内；区熔硅单晶氧含量可低于1ppm。

硅性质硅具备优良半导体电学性质。

禁带宽度适中，为1.21电子伏。

载流子迁移率较高，电子迁移率为1350厘米2/伏•秒，空穴迁移率为480厘米2/伏•秒。

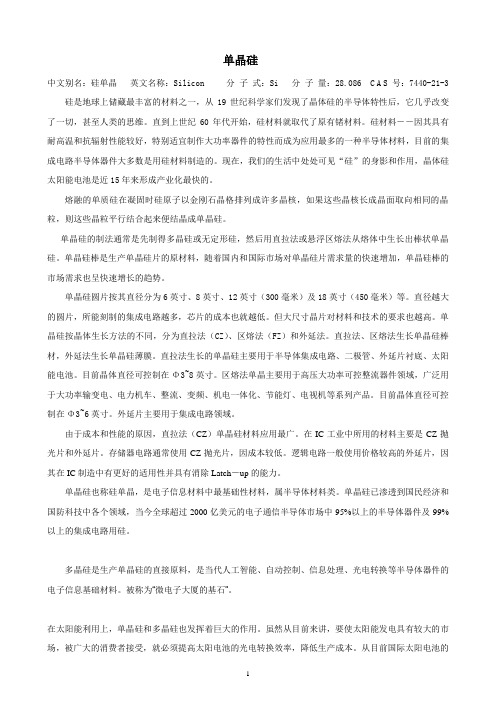

单晶硅中文别名：硅单晶英文名称：Silicon 分子式：Si 分子量：28.086 C A S 号：7440-21-3 硅是地球上储藏最丰富的材料之一，从19世纪科学家们发现了晶体硅的半导体特性后，它几乎改变了一切，甚至人类的思维。

直到上世纪60年代开始，硅材料就取代了原有锗材料。

硅材料――因其具有耐高温和抗辐射性能较好，特别适宜制作大功率器件的特性而成为应用最多的一种半导体材料，目前的集成电路半导体器件大多数是用硅材料制造的。

现在，我们的生活中处处可见“硅”的身影和作用，晶体硅太阳能电池是近15年来形成产业化最快的。

熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则这些晶粒平行结合起来便结晶成单晶硅。

单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。

单晶硅棒是生产单晶硅片的原材料，随着国内和国际市场对单晶硅片需求量的快速增加，单晶硅棒的市场需求也呈快速增长的趋势。

单晶硅圆片按其直径分为6英寸、8英寸、12英寸（300毫米）及18英寸（450毫米）等。

直径越大的圆片，所能刻制的集成电路越多，芯片的成本也就越低。

但大尺寸晶片对材料和技术的要求也越高。

单晶硅按晶体生长方法的不同，分为直拉法（CZ）、区熔法（FZ）和外延法。

直拉法、区熔法生长单晶硅棒材，外延法生长单晶硅薄膜。

直拉法生长的单晶硅主要用于半导体集成电路、二极管、外延片衬底、太阳能电池。

目前晶体直径可控制在Φ3~8英寸。

区熔法单晶主要用于高压大功率可控整流器件领域，广泛用于大功率输变电、电力机车、整流、变频、机电一体化、节能灯、电视机等系列产品。

目前晶体直径可控制在Φ3~6英寸。

外延片主要用于集成电路领域。

由于成本和性能的原因，直拉法（CZ）单晶硅材料应用最广。

在IC工业中所用的材料主要是CZ抛光片和外延片。

存储器电路通常使用CZ抛光片，因成本较低。

逻辑电路一般使用价格较高的外延片，因其在IC制造中有更好的适用性并具有消除Latch－up的能力。

单晶硅多晶硅力学1 单晶硅的力学性能单晶硅是一种高纯度的非金属材料，其晶体结构类似于钻石。

单晶硅具有非常优异的力学性能，具体表现在以下几个方面。

1.1 抗拉强度和断裂韧性单晶硅的抗拉强度非常高，可以达到1.6GPa以上。

同时，单晶硅的断裂韧性也比较好，通常为0.9-1.0MPa·m1/2。

这些性能使得单晶硅成为一种理想的微机电系统（MEMS）材料，能够承受高的机械应力和不同的热力环境。

1.2 压电效应单晶硅还具有压电效应，即在外加电场或机械应力下，会产生电荷分布和电势差。

这种特性使得单晶硅可以用于传感器、闸门和执行机构等领域。

1.3 弹性模量和泊松比单晶硅的弹性模量通常为130-190GPa，泊松比为0.21-0.24。

这些性能使得单晶硅可以作为微结构的薄膜材料和微弹性元件的材料。

2 多晶硅的力学性能多晶硅是由许多晶粒组成的一种材料，晶粒之间的取向不同。

多晶硅的力学性能与单晶硅有很大的不同。

2.1 强度和断裂韧性相对于单晶硅，多晶硅的强度要低得多，只有300-400MPa。

断裂韧性也相对较低，通常在0.2-0.4MPa·m1/2之间。

因此，多晶硅在MEMS领域的应用受到一定限制，通常只用于一些较低要求的元器件。

2.2 疲劳性能多晶硅的疲劳性能比单晶硅差，容易出现疲劳裂纹和断裂。

这是因为多晶硅中的晶粒会在应力下发生滑移和旋转，导致材料中出现微观裂纹，最终导致断裂。

2.3 弹性模量和泊松比多晶硅的弹性模量通常为150-180GPa，泊松比为0.22-0.26。

相比于单晶硅，多晶硅的弹性模量要低得多。

3 单晶硅和多晶硅的比较从上面的分析可以看出，单晶硅和多晶硅的力学性能有很大的差别。

单晶硅的强度和断裂韧性等性能明显优于多晶硅，但是单晶硅的制造过程比较复杂，成本也较高。

相反，多晶硅的制造比较简单，并且价格较低，但是其强度和断裂韧性等性能相对较低。

因此，在不同的应用场合中，需要根据实际情况选择不同的材料。

单晶硅和多晶硅都是常用的太阳能电池材料，它们之间的转换效率有所不同。

单晶硅是经过特殊工艺生长出的完整晶体，具有高纯度和长晶体结构。

由于单晶硅晶体无晶界和杂质影响，因此具有较高的光电转换效率。

目前市场上常见的单晶硅太阳能电池的转换效率可以达到20%以上。

多晶硅是通过将多块硅块熔融后制成的晶体，晶格结构相对较乱，晶界较多，含有较多的杂质。

这些因素会导致多晶硅的光电转换效率较单晶硅略低。

目前市场上常见的多晶硅太阳能电池的转换效率一般在16%~18%左右。

总体来说，单晶硅太阳能电池的转换效率相对较高，但制造成本也较高。

多晶硅太阳能电池的转换效率略低，但制造成本相对较低。

选择使用哪种材料，需要根据具体的应用需求和预算来决定。

作为目前整条产业链的核心，硅太阳能电池分为单晶硅太阳能电池、多晶硅薄膜太阳能电池和非晶硅薄膜太阳能电池三种。

太阳能电池是一种大有前途的新型电源，具有永久性、清洁性和灵活性三大优点.太阳能电池寿命长，只要太阳存在，太阳能电池就可以一次投资而长期使用；与火力发电、核能发电相比，太阳能电池不会引起环境污染；太阳能电池可以大中小并举，大到百万千瓦的中型电站，小到只供一户用的太阳能电池组，这是其它电源无法比拟的。

◇单晶硅、多晶硅和非晶硅薄膜的区别：
单晶硅、多晶硅和非晶硅就发电能效及价格依次由高到低，如不考虑价格，单晶硅最好。

非晶硅低效、易老化，但低价。

多晶硅是生产单晶硅的直接原料，是当代人工智能、自动控制、信息处理、光电转换等半导体器件的电子信息基础材料。

被称为“微电子大厦的基石”。

单晶硅
单晶硅是一种比较活泼的非金属元素，是晶体材料的重要组成部分，处于新材料发展的前沿。

其主要用途是用作半导体材料和利用太阳能光伏发电、供热等。

单晶硅建设项目具有巨大的市场和广阔的发展空间。

单晶硅电池具有电池转换效率高，稳定性好，但是成本较高。

单晶硅电池早在20多年前就已突破光电转换效率20％以上的技术关口。

单晶硅太阳能电池转换效率最高，技术也最为成熟。

在实验室里最高的转换效率为24.7％，规模生产时的效率为15％。

在大规模应用和工业生产中仍占据主导地位，但由于单晶硅成本价格高，大幅度降低其成本很困难，为了节省硅材料，发展了多晶硅薄膜和非晶硅薄膜做为单晶硅太阳能电池的替代产品。

单晶硅和多晶硅的用途单晶硅和多晶硅是两种常见的硅材料，它们在现代科技领域中有着广泛的应用。

本文将从单晶硅和多晶硅的基本概念、制备方法以及应用领域等方面进行阐述。

一、单晶硅和多晶硅的基本概念单晶硅是指晶体结构完整、无晶界、无杂质的硅材料，具有高纯度、高晶格完整性和高光电转换效率等特点。

多晶硅则是由多个晶粒组成的材料，晶界和杂质含量较高，但其制备成本相对较低。

二、单晶硅和多晶硅的制备方法单晶硅的制备方法主要有Czochralski法和浮区法两种。

其中，Czochralski法是目前最常用的制备单晶硅的方法。

它通过在高温下将硅料溶解在熔融的熔剂中，然后缓慢旋转晶体棒，使硅原子逐渐结晶形成单晶硅材料。

而浮区法则是利用电磁感应产生的磁场使硅材料溶解并形成液体区域，然后通过控制温度梯度和磁场等参数来控制晶体的生长方向和速度，从而制备出单晶硅材料。

多晶硅的制备方法主要有气相沉积法、溅射法、电化学沉积法等。

其中，气相沉积法是最常用的制备多晶硅的方法之一。

它通过在高温下将硅气体分解成原子并在衬底表面沉积晶体，从而制备出多晶硅材料。

三、单晶硅和多晶硅的应用领域1. 半导体领域单晶硅是半导体领域中最常用的材料之一，它可以用于制作集成电路、太阳能电池等器件。

单晶硅的高纯度和晶格完整性可以提高器件的性能和可靠性，而且它的光电转换效率也很高，是制作太阳能电池的理想材料。

多晶硅也可以用于制作太阳能电池等器件。

虽然它的晶界和杂质含量较高，但其制备成本相对较低，可以大规模生产，因此在太阳能电池领域中也有着广泛的应用。

2. 光学领域单晶硅的光学性能优良，可以用于制作高精度光学元件、激光器等器件。

它的高纯度和晶格完整性可以提高器件的光学性能和稳定性，因此在光学领域中有着广泛的应用。

多晶硅也可以用于制作光学元件，如光学滤波器、反射镜等。

虽然它的晶界和杂质含量较高，但其制备成本相对较低，可以大规模生产，因此在光学领域中也有着一定的应用。

单晶硅的生产过程一、单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。

熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则这些晶粒平行结合起来便结晶成单晶硅。

单晶硅棒是生产单晶硅片的原材料，随着国内和国际市场对单晶硅片需求量的快速增加，单晶硅棒的市场需求也呈快速增长的趋势。

单晶硅圆片按其直径分为6英寸、8英寸、12英寸（300毫米）及18英寸（450毫米）等。

直径越大的圆片，所能刻制的集成电路越多，芯片的成本也就越低。

但大尺寸晶片对材料和技术的要求也越高。

单晶硅按晶体生长方法的不同，分为直拉法（CZ）、区熔法（FZ）和外延法。

直拉法、区熔法生长单晶硅棒材，外延法生长单晶硅薄膜。

直拉法生长的单晶硅主要用于半导体集成电路、二极管、外延片衬底、太阳能电池。

目前晶体直径可控制在Φ3 ~8英寸。

区熔法单晶主要用于高压大功率可控整流器件领域，广泛用于大功率输变电、电力机车、整流、变频、机电一体化、节能灯、电视机等系列产品。

目前晶体直径可控制在Φ3~6英寸。

外延片主要用于集成电路领域。

由于成本和性能的原因，直拉法（CZ）单晶硅材料应用最广。

在IC工业中所用的材料主要是CZ抛光片和外延片。

存储器电路通常使用CZ抛光片，因成本较低。

逻辑电路一般使用价格较高的外延片，因其在IC制造中有更好的适用性并具有消除Latch－up的能力。

单晶硅也称硅单晶，是电子信息材料中最基础性材料，属半导体材料类。

单晶硅已渗透到国民经济和国防科技中各个领域，当今全球超过2000亿美元的电子通信半导体市场中95%以上的半导体器件及99%以上的集成电路用硅。

二、硅片直径越大，技术要求越高，越有市场前景，价值也就越高。

日本、美国和德国是主要的硅材料生产国。

中国硅材料工业与日本同时起步，但总体而言，生产技术水平仍然相对较低，而且大部分为2.5、3、4、5英寸硅锭和小直径硅片。

单晶硅_多晶硅_非晶硅的区别和性能差异单晶硅，多晶硅，非晶硅的区别和性能差异一、单晶硅太阳能电池名称:单晶硅英文名: Monocrystalline silicon单晶硅是一种比较活泼的非金属元素，是晶体材料的重要组成部分。

硅的单晶体，具有基本完整的点阵结构的晶体。

不同的方向具有不同的性质，是一种良好的半导材料。

纯度要求达到99.9999,，甚至达到99.9999999,以上。

用于制造半导体器件、太阳能电池等。

用高纯度的多晶硅在单晶炉内拉制而成。

熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则这些晶粒平行结合起来便结晶成单晶硅。

单晶硅具有准金属的物理性质，有较弱的导电性，其电导率随温度的升高而增加，有显著的半导电性。

超纯的单晶硅是本征半导体。

在超纯单晶硅中掺入微量的?A族元素，如硼可提高其导电的程度，而形成p型硅半导体;如掺入微量的?A族元素，如磷或砷也可提高导电程度，形成n型硅半导体。

单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。

单晶硅主要用于制作半导体元件。

用途:是制造半导体硅器件的原料，用于制大功率整流器、大功率晶体管、二极管、开关器件等。

二、多晶硅太阳能电池名称:多晶硅英文名:polycrystalline silicon性质:灰色金属光泽。

密度2.32~2.34。

熔点1410?。

沸点2355?。

溶于氢氟酸和硝酸的混酸中，不溶于水、硝酸和盐酸。

硬度介于锗和石英之间，室温下质脆，切割时易碎裂。

加热至800?以上即有延性，1300?时显出明显变形。

常温下不活泼，高温下与氧、氮、硫等反应。

高温熔融状态下，具有较大的化学活泼性，能与几乎任何材料作用。

具有半导体性质，是极为重要的优良半导体材料，但微量的杂质即可大大影响其导电性。

多晶硅是单质硅的一种形态。

熔融的单质硅在过冷条件下凝固时，硅原子以金刚石晶格形态排列成许多晶核，如这些晶核长成晶面取向不同的晶粒，则这些晶粒结合起来，就结晶成多晶硅。
