单晶硅和多晶硅的区别(课堂PPT)

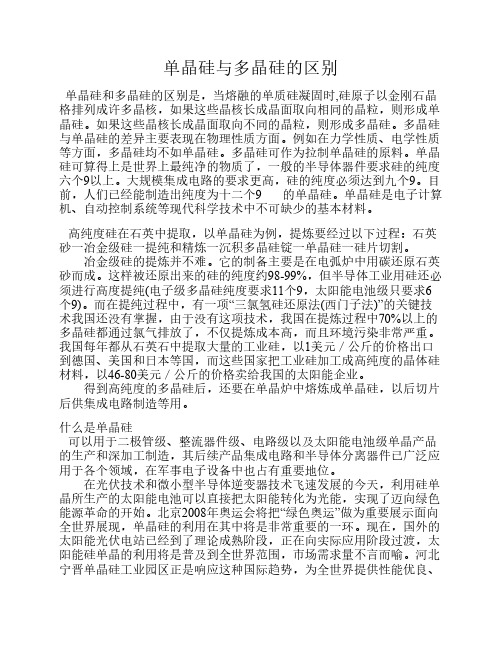

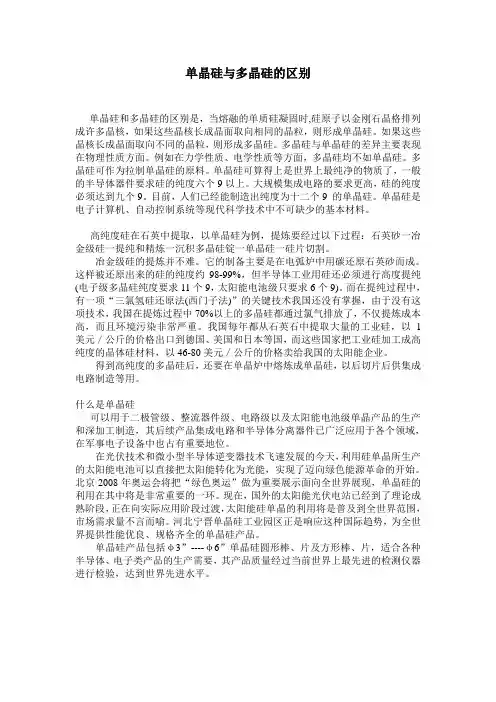

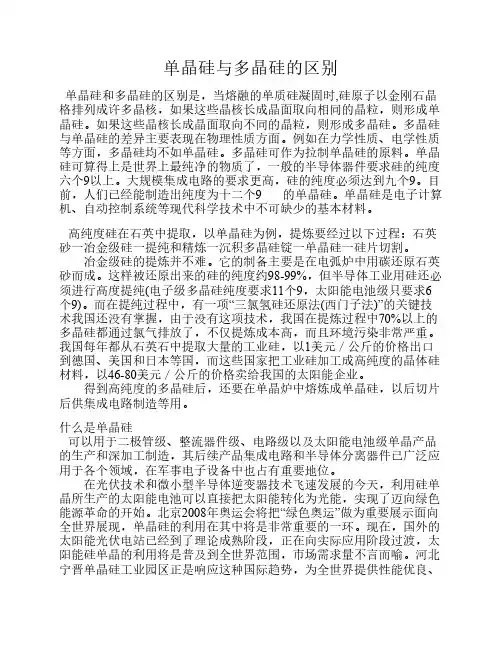

单晶硅与多晶硅的区别单晶硅和多晶硅的区别是，当熔融的单质硅凝固时,硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则形成单晶硅。

如果这些晶核长成晶面取向不同的晶粒，则形成多晶硅。

多晶硅与单晶硅的差异主要表现在物理性质方面。

例如在力学性质、电学性质等方面，多晶硅均不如单晶硅。

多晶硅可作为拉制单晶硅的原料。

单晶硅可算得上是世界上最纯净的物质了，一般的半导体器件要求硅的纯度六个9以上。

大规模集成电路的要求更高，硅的纯度必须达到九个9。

目前，人们已经能制造出纯度为十二个9 的单晶硅。

单晶硅是电子计算机、自动控制系统等现代科学技术中不可缺少的基本材料。

高纯度硅在石英中提取，以单晶硅为例，提炼要经过以下过程：石英砂一冶金级硅一提纯和精炼一沉积多晶硅锭一单晶硅一硅片切割。

冶金级硅的提炼并不难。

它的制备主要是在电弧炉中用碳还原石英砂而成。

这样被还原出来的硅的纯度约98-99%，但半导体工业用硅还必须进行高度提纯(电子级多晶硅纯度要求11个9，太阳能电池级只要求6个9)。

而在提纯过程中，有一项“三氯氢硅还原法(西门子法)”的关键技术我国还没有掌握，由于没有这项技术，我国在提炼过程中70%以上的多晶硅都通过氯气排放了，不仅提炼成本高，而且环境污染非常严重。

我国每年都从石英石中提取大量的工业硅，以1美元／公斤的价格出口到德国、美国和日本等国，而这些国家把工业硅加工成高纯度的晶体硅材料，以46-80美元／公斤的价格卖给我国的太阳能企业。

得到高纯度的多晶硅后，还要在单晶炉中熔炼成单晶硅，以后切片后供集成电路制造等用。

什么是单晶硅可以用于二极管级、整流器件级、电路级以及太阳能电池级单晶产品的生产和深加工制造，其后续产品集成电路和半导体分离器件已广泛应用于各个领域，在军事电子设备中也占有重要地位。

在光伏技术和微小型半导体逆变器技术飞速发展的今天，利用硅单晶所生产的太阳能电池可以直接把太阳能转化为光能，实现了迈向绿色能源革命的开始。

一,什么是多晶硅？来源：作者：时间：07-07-14 08:29:20多晶硅是单质硅的一种形态。

熔融的单质硅在过冷条件下凝固时，硅原子以金刚石晶格形态排列成许多晶核，如这些晶核长成晶面取向不同的晶粒，则这些晶粒结合起来，就结晶成多晶硅。

多晶硅可作拉制单晶硅的原料，多晶硅与单晶硅的差异主要表现在物理性质方面。

例如，在力学性质、光学性质和热学性质的各向异性方面，远不如单晶硅明显；在电学性质方面，多晶硅晶体的导电性也远不如单晶硅显著，甚至于几乎没有导电性。

在化学活性方面，两者的差异极小。

多晶硅和单晶硅可从外观上加以区别，但真正的鉴别须通过分析测定晶体的晶面方向、导电类型和电阻率等。

一、国际多晶硅产业概况当前，晶体硅材料（包括多晶硅和单晶硅）是最主要的光伏材料，其市场占有率在90％以上,而且在今后相当长的一段时期也依然是太阳能电池的主流材料。

多晶硅材料的生产技术长期以来掌握在美、日、德等3个国家7个公司的10家工厂手中，形成技术封锁、市场垄断的状况。

多晶硅的需求主要来自于半导体和太阳能电池。

按纯度要求不同，分为电子级和太阳能级。

其中，用于电子级多晶硅占55％左右，太阳能级多晶硅占45％，随着光伏产业的迅猛发展，太阳能电池对多晶硅需求量的增长速度高于半导体多晶硅的发展，预计到2008年太阳能多晶硅的需求量将超过电子级多晶硅。

1994年全世界太阳能电池的总产量只有69MW，而2004年就接近1200MW，在短短的10年里就增长了17倍。

专家预测太阳能光伏产业在二十一世纪前半期将超过核电成为最重要的基础能源之一，世界各国太阳能电池产量和构成比例见表1。

据悉，美国能源部计划到2010年累计安装容量4600MW，日本计划2010年达到5000MW，欧盟计划达到6900MW，预计2010年世界累计安装量至少18000MW。

从上述的推测分析，至2010年太阳能电池用多晶硅至少在30000吨以上，表2给出了世界太阳能多晶硅工序的预测。

单晶硅太阳电池：单晶硅太阳电池是当前开发得最快的一种太阳电池，它的构成和生产工艺已定型，产品已广泛用于宇宙空间和地面设施。

这种太阳电池以高纯的单晶硅棒为原料，纯度要求99.999％。

为了降低生产成本，现在地面应用的太阳电池等采用太阳能级的单晶硅棒，材料性能指标有所放宽。

有的也可使用半导体器件加工的头尾料和废次单晶硅材料，经过复拉制成太阳电池专用的单晶硅棒。

将单晶硅棒切成片，一般片厚约0.3毫米。

硅片经过成形、抛磨、清洗等工序，制成待加工的原料硅片。

加工太阳电池片，首先要在硅片上掺杂和扩散，一般掺杂物为微量的硼、磷、锑等。

扩散是在石英管制成的高温扩散炉中进行。

这样就在硅片上形成P/FONT>N结。

然后采用丝网印刷法，将配好的银浆印在硅片上做成栅线，经过烧结，同时制成背电极，并在有栅线的面涂覆减反射源，以防大量的光子被光滑的硅片表面反射掉，至此，单晶硅太阳电池的单体片就制成了。

单体片经过抽查检验，即可按所需要的规格组装成太阳电池组件（太阳电池板），用串联和并联的方法构成一定的输出电压和电流，最后用框架和封装材料进行封装。

用户根据系统设计，可将太阳电池组件组成各种大小不同的太阳电池方阵，亦称太阳电池阵列。

目前单晶硅太阳电池的光电转换效率为15％左右，实验室成果也有20％以上的。

用于宇宙空间站的还有高达50%以上的太阳能电池板。

多晶硅太阳电池：单晶硅太阳电池的生产需要消耗大量的高纯硅材料，而制造这些材料工艺复杂，电耗很大，在太阳电池生产总成本中己超二分之一，加之拉制的单晶硅棒呈圆柱状，切片制作太阳电池也是圆片，组成太阳能组件平面利用率低。

因此，80年代以来，欧美一些国家投入了多晶硅太阳电池的研制。

目前太阳电池使用的多晶硅材料，多半是含有大量单晶颗粒的集合体，或用废次单晶硅料和冶金级硅材料熔化浇铸而成。

其工艺过程是选择电阻率为100～300欧姆?厘米的多晶块料或单晶硅头尾料，经破碎，用1：5的氢氟酸和硝酸混合液进行适当的腐蚀，然后用去离子水冲洗呈中性，并烘干。

一 , 什么是多晶硅？根源：时间：07-07-14 08:29:20多晶硅是单质硅的一种形态。

熔融的单质硅在过冷条件下凝结时，硅原子以金刚石晶格形态摆列成很多晶核，如这些晶核长成晶面取向不一样的晶粒，那么这些晶粒联合起来，就结晶成多晶硅。

多晶硅可作拉制单晶硅的原料，多晶硅与单晶硅的差别主要表此刻物理性质方面。

比如，在力学性质、光学性质和热学性质的各向异性方面，远不如单晶硅显然；在电学性质方面，多晶硅晶体的导电性也远不如单晶硅明显，甚至于几乎没有导电性。

在化学活性方面，二者的差别极小。

多晶硅和单晶硅可从外观上加以差别，但真实的鉴识须经过剖析测定晶体的晶面方向、导电种类和电阻率等。

一、国际多晶硅家产概略目前，晶体硅资料〔包含多晶硅和单晶硅〕是最主要的光伏资料，其市场占有率在 90％以上 , 并且在此后相当长的一段期间也依旧是太阳能电池的主流材料。

多晶硅资料的生产技术长久以来掌握在美、日、德等 3 个国家 7 个公司的10家工厂手中，形成技术封闭、市场垄断的情况。

多晶硅的需求主要来自于半导体和太阳能电池。

按纯度要求不一样，分为电子级和太阳能级。

此中，用于电子级多晶硅占 55％左右，太阳能级多晶硅占 45％，跟着光伏家产的迅猛展开，太阳能电池对多晶硅需求量的增添速度高于半导体多晶硅的展开，估计到 2021 年太阳能多晶硅的需求量将超出电子级多晶硅。

1994 年全世界太阳能电池的总产量只有 69MW，而 2004 年就靠近 1200MW，在短短的 10 年里就增添了 17 倍。

专家展望太阳能光伏家产在二十一世纪前半期将超出核电成为最重要的根基能源之一，世界各国太阳能电池产量和构成比率见表 1。

据悉，美国能源部方案到2021 年累计安装容量 4600MW，日本方案 2021 年抵达 5000MW，欧盟方案抵达 6900MW，估计 2021 年世界累计安装量起码18000MW。

从上述的推断剖析，至2021 年太阳能电池用多晶硅起码在30000 吨以上，表 2 给出了世界太阳能多晶硅工序的展望。

光伏技术:单晶硅与多晶硅的区别单晶硅和多晶硅的区别是，当熔融的单质硅凝固时，硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则形成单晶硅。

如果这些晶核长成晶面取向不同的晶粒，则形成多晶硅。

多晶硅与单晶硅的差异主要表现在物理性质方面。

例如在力学性质、电学性质等方面，多晶硅均不如单晶硅。

多晶硅可作为拉制单晶硅的原料。

单晶硅可算得上是世界上最纯净的物质了，一般的半导体器件要求硅的纯度六个9以上。

大规模集成电路的要求更高，硅的纯度必须达到九个9。

目前，人们已经能制造出纯度为十二个9 的单晶硅。

单晶硅是电子计算机、自动控制系统等现代科学技术中不可缺少的基本材料。

高纯度硅在石英中提取，以单晶硅为例，提炼要经过以下过程：石英砂一冶金级硅一提纯和精炼一沉积多晶硅锭一单晶硅一硅片切割。

冶金级硅的提炼并不难。

它的制备主要是在电弧炉中用碳还原石英砂而成。

这样被还原出来的硅的纯度约98-99%，但半导体工业用硅还必须进行高度提纯（电子级多晶硅纯度要求11个9，太阳能电池级只要求6个9）。

而在提纯过程中，有一项三氯氢硅还原法（西门子法）的关键技术我国还没有掌握，由于没有这项技术，我国在提炼过程中70%以上的多晶硅都通过氯气排放了，不仅提炼成本高，而且环境污染非常严重。

我国每年都从石英石中提取大量的工业硅，以1美元/公斤的价格出口到德国、美国和日本等国，而这些国家把工业硅加工成高纯度的晶体硅材料，以46-80美元/公斤的价格卖给我国的太阳能企业。

得到高纯度的多晶硅后，还要在单晶炉中熔炼成单晶硅，以后切片后供集成电路制造等用。

什么是单晶硅可以用于二极管级、整流器件级、电路级以及太阳能电池级单晶产品的生产和深加工制造，其后续产品集成电路和半导体分离器件已广泛应用于各个领域，在军事电子设备中也占有重要地位。

名称：单晶硅英文名： Monocrystalline silicon分子式： Si单晶硅是一种比较活泼的非金属元素，是晶体材料的重要组成部分。

硅的单晶体，具有基本完整的点阵结构的晶体。

不同的方向具有不同的性质，是一种良好的半导材料。

纯度要求达到99.9999％，甚至达到99.9999999％以上。

用于制造半导体器件、太阳能电池等。

用高纯度的多晶硅在单晶炉内拉制而成。

熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则这些晶粒平行结合起来便结晶成单晶硅。

单晶硅具有准金属的物理性质，有较弱的导电性，其电导率随温度的升高而增加，有显著的半导电性。

超纯的单晶硅是本征半导体。

在超纯单晶硅中掺入微量的ⅢA族元素，如硼可提高其导电的程度，而形成p型硅半导体；如掺入微量的ⅤA族元素，如磷或砷也可提高导电程度，形成n型硅半导体。

单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。

单晶硅主要用于制作半导体元件。

用途：是制造半导体硅器件的原料，用于制大功率整流器、大功率晶体管、二极管、开关器件等。

名称：多晶硅英文名：polycrystalline silicon性质：灰色金属光泽。

密度2.32~2.34。

熔点1410℃。

沸点2355℃。

溶于氢氟酸和硝酸的混酸中，不溶于水、硝酸和盐酸。

硬度介于锗和石英之间，室温下质脆，切割时易碎裂。

加热至800℃以上即有延性，1300℃时显出明显变形。

常温下不活泼，高温下与氧、氮、硫等反应。

高温熔融状态下，具有较大的化学活泼性，能与几乎任何材料作用。

具有半导体性质，是极为重要的优良半导体材料，但微量的杂质即可大大影响其导电性。

多晶硅是单质硅的一种形态。

熔融的单质硅在过冷条件下凝固时，硅原子以金刚石晶格形态排列成许多晶核，如这些晶核长成晶面取向不同的晶粒，则这些晶粒结合起来，就结晶成多晶硅。

多晶硅可作拉制单晶硅的原料，多晶硅与单晶硅的差异主要表现在物理性质方面。

单晶硅和多晶硅的区别一概述当熔融的单质硅凝固时,硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则形成单晶硅。

如果这些晶核长成晶面取向不同的晶粒，则形成多晶硅。

多晶硅与单晶硅的差异主要表现在物理性质方面。

例如在力学性质、电学性质等方面，多晶硅均不如单晶硅。

单晶硅可算得上是世界上最纯净的物质了，一般的半导体器件要求硅的纯度六个9以上。

大规模集成电路的要求更高，硅的纯度必须达到九个9。

目前，人们已经能制造出纯度为十二个9 的单晶硅。

二生产工艺找得到。

三单晶硅英文名：Monocrystalline silicon分子式：Si硅的单晶体。

具有基本完整的点阵结构的晶体。

不同的方向具有不同的性质，是一种良好的半导材料。

纯度要求达到99.9999％，甚至达到99.9999999％以上。

用于制造半导体器件、太阳能电池等。

用高纯度的多晶硅在单晶炉内拉制而成。

单晶硅具有准金属的物理性质，有较弱的导电性，其电导率随温度的升高而增加，有显著的半导电性。

超纯的单晶硅是本征半导体。

在超纯单晶硅中掺入微量的ⅢA族元素，如硼可提高其导电的程度，而形成p型硅半导体；如掺入微量的ⅤA族元素，如磷或砷也可提高导电程度，形成n型硅半导体。

单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。

单晶硅主要用于制作半导体元件。

用途：是制造半导体硅器件的原料，用于制大功率整流器、大功率晶体管、二极管、开关器件等单晶硅是一种比较活泼的非金属元素，是晶体材料的重要组成部分，处于新材料发展的前沿。

其主要用途是用作半导体材料和利用太阳能光伏发电、供热等。

由于太阳能具有清洁、环保、方便等诸多优势，近三十年来，太阳能利用技术在研究开发、商业化生产、市场开拓方面都获得了长足发展，成为世界快速、稳定发展的新兴产业之一。

单晶硅建设项目具有巨大的市场和广阔的发展空间。

在地壳中含量达25.8%的硅元素，为单晶硅的生产提供了取之不尽的源泉。

单晶硅_多晶硅_非晶硅的区别和性能差异单晶硅，多晶硅，非晶硅的区别和性能差异一、单晶硅太阳能电池名称:单晶硅英文名: Monocrystalline silicon单晶硅是一种比较活泼的非金属元素，是晶体材料的重要组成部分。

硅的单晶体，具有基本完整的点阵结构的晶体。

不同的方向具有不同的性质，是一种良好的半导材料。

纯度要求达到99.9999,，甚至达到99.9999999,以上。

用于制造半导体器件、太阳能电池等。

用高纯度的多晶硅在单晶炉内拉制而成。

熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则这些晶粒平行结合起来便结晶成单晶硅。

单晶硅具有准金属的物理性质，有较弱的导电性，其电导率随温度的升高而增加，有显著的半导电性。

超纯的单晶硅是本征半导体。

在超纯单晶硅中掺入微量的?A族元素，如硼可提高其导电的程度，而形成p型硅半导体;如掺入微量的?A族元素，如磷或砷也可提高导电程度，形成n型硅半导体。

单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。

单晶硅主要用于制作半导体元件。

用途:是制造半导体硅器件的原料，用于制大功率整流器、大功率晶体管、二极管、开关器件等。

二、多晶硅太阳能电池名称:多晶硅英文名:polycrystalline silicon性质:灰色金属光泽。

密度2.32~2.34。

熔点1410?。

沸点2355?。

溶于氢氟酸和硝酸的混酸中，不溶于水、硝酸和盐酸。

硬度介于锗和石英之间，室温下质脆，切割时易碎裂。

加热至800?以上即有延性，1300?时显出明显变形。

常温下不活泼，高温下与氧、氮、硫等反应。

高温熔融状态下，具有较大的化学活泼性，能与几乎任何材料作用。

具有半导体性质，是极为重要的优良半导体材料，但微量的杂质即可大大影响其导电性。

多晶硅是单质硅的一种形态。

熔融的单质硅在过冷条件下凝固时，硅原子以金刚石晶格形态排列成许多晶核，如这些晶核长成晶面取向不同的晶粒，则这些晶粒结合起来，就结晶成多晶硅。

单晶硅与多晶硅的区别单晶硅和多晶硅的区别是，当熔融的单质硅凝固时,硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则形成单晶硅。

如果这些晶核长成晶面取向不同的晶粒，则形成多晶硅。

多晶硅与单晶硅的差异主要表现在物理性质方面。

例如在力学性质、电学性质等方面，多晶硅均不如单晶硅。

多晶硅可作为拉制单晶硅的原料。

单晶硅可算得上是世界上最纯净的物质了，一般的半导体器件要求硅的纯度六个9以上。

大规模集成电路的要求更高，硅的纯度必须达到九个9。

目前，人们已经能制造出纯度为十二个9 的单晶硅。

单晶硅是电子计算机、自动控制系统等现代科学技术中不可缺少的基本材料。

高纯度硅在石英中提取，以单晶硅为例，提炼要经过以下过程：石英砂一冶金级硅一提纯和精炼一沉积多晶硅锭一单晶硅一硅片切割。

冶金级硅的提炼并不难。

它的制备主要是在电弧炉中用碳还原石英砂而成。

这样被还原出来的硅的纯度约98-99%，但半导体工业用硅还必须进行高度提纯(电子级多晶硅纯度要求11个9，太阳能电池级只要求6个9)。

而在提纯过程中，有一项“三氯氢硅还原法(西门子法)”的关键技术我国还没有掌握，由于没有这项技术，我国在提炼过程中70%以上的多晶硅都通过氯气排放了，不仅提炼成本高，而且环境污染非常严重。

我国每年都从石英石中提取大量的工业硅，以1美元／公斤的价格出口到德国、美国和日本等国，而这些国家把工业硅加工成高纯度的晶体硅材料，以46-80美元／公斤的价格卖给我国的太阳能企业。

得到高纯度的多晶硅后，还要在单晶炉中熔炼成单晶硅，以后切片后供集成电路制造等用。

什么是单晶硅可以用于二极管级、整流器件级、电路级以及太阳能电池级单晶产品的生产和深加工制造，其后续产品集成电路和半导体分离器件已广泛应用于各个领域，在军事电子设备中也占有重要地位。

在光伏技术和微小型半导体逆变器技术飞速发展的今天，利用硅单晶所生产的太阳能电池可以直接把太阳能转化为光能，实现了迈向绿色能源革命的开始。

单晶硅与多晶硅区别近日，发现国内有在上一些[wiki]多晶硅[/wiki]和单晶硅的项目。

现找了一些相关资料供大家分享：1、1、单晶硅和多晶硅的区别当熔融的单质硅凝固时,硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则形成单晶硅。

如果这些晶核长成晶面取向不同的晶粒，则形成多晶硅。

多晶硅与单晶硅的差异主要表现在物理性质方面。

例如在力学性质、电学性质等方面，多晶硅均不如单晶硅。

多晶硅可作为拉制单晶硅的原料。

单晶硅可算得上是世界上最纯净的物质了，一般的半导体器件要求硅的纯度六个9以上。

大规模集成电路的要求更高，硅的纯度必须达到九个9。

目前，人们已经能制造出纯度为十二个9 的单晶硅。

单晶硅是电子计算机、自动控制系统等现代科学技术中不可缺少的基本材料。

多晶硅是生产单晶硅的直接原料，是当代人工智能、自动控制、信息处理、光电转换等半导体器件的电子信息基础材料。

被称为“微电子大厦的基石”。

单晶硅是高纯的硅晶体，做半导体芯片、太阳能电池等用，比较难制作，我国浙大在这方面有很强的技术。

多晶硅就是很粗糙的东西了，各小晶体颗粒之间是混乱的排列，故有空隙。

很容易制造。

但是多晶硅虽然可以低廉地制造，但也可以用来做太阳能电池，虽然效率和寿命不一定很好，但廉价，不知道技术上是否完全过关？无论如何，没有单晶硅做的太阳能电池好，更不能去做半导体芯片（例如CPU）了2、单晶硅和多晶硅的发展趋势在太阳能利用上，单晶硅和多晶硅也发挥着巨大的作用。

虽然从目前来讲，要使太阳能发电具有较大的市场，被广大的消费者接受，就必须提高太阳电池的光电转换效率，降低生产成本。

从目前国际太阳电池的发展过程可以看出其发展趋势为单晶硅、多晶硅、带状硅、薄膜材料（包括微晶硅基薄膜、化合物基薄膜及染料薄膜）。

从工业化发展来看，重心已由单晶向多晶方向发展，主要原因为；[1]可供应太阳电池的头尾料愈来愈少；[2]对太阳电池来讲，方形基片更合算，通过浇铸法和直接凝固法所获得的多晶硅可直接获得方形材料[3]多晶硅的生产工艺不断取得进展，全自动浇铸炉每生产周期（50小时）可生产200公斤以上的硅锭，晶粒的尺寸达到厘米级；[4]由于近十年单晶硅工艺的研究与发展很快，其中工艺也被应用于多晶硅电池的生产，例如选择腐蚀发射结、背表面场、腐蚀绒面、表面和体钝化、细金属栅电极，采用丝网印刷技术可使栅电极的宽度降低到50微米，高度达到15微米以上，快速热退火技术用于多晶硅的生产可大大缩短工艺时间，单片热工序时间可在一分钟之内完成，采用该工艺在100平方厘米的多晶硅片上作出的电池转换效率超过14％。

单晶硅硅有晶态和无定形两种同素异形体。

晶态硅又分为单晶硅和多晶硅，它们均具有金刚石晶格，晶体硬而脆，具有金属光泽，能导电，但导电率不及金属，且随温度升高而增加，具有半导体性质。

单晶硅在日常生活中是电子计算机、自动控制系统等现代科学技术中不可缺少的基本材料。

电视、电脑、冰箱、电话、手表、汽车，处处都离不开单晶硅材料，单晶硅作为科技应用普及材料之一，已经渗透到人们生活中的各个角落。

单晶硅在火星上是火星探测器中太阳能转换器的制成材料。

火星探测器在火星上的能量全部来自太阳光，探测器白天休息---利用太阳能电池板把光能转化为电能存储起来，晚上则进行科学研究活动。

也就是说，只要有了单晶硅，在太阳光照到的地方，就有了能量来源。

单晶硅在太空中是航天飞机、宇宙飞船、人造卫星必不可少的原材料。

人类在征服宇宙的征途上，所取得的每一步进步，都有着单晶硅的身影。

航天器材大部分的零部件都要以单晶硅为基础。

离开单晶硅，卫星会没有能源，没有单晶硅，航天飞机和宇航员不会和地球取得联系，单晶硅作为人类科技进步的基石，为人类征服太空作出了不可磨灭的贡献。

单晶硅在太阳能电池中得到广泛的应用。

高纯的单晶硅是重要的半导体材料，在光伏技术和微小型半导体逆变器技术飞速发展的今天，利用硅单晶所生产的太阳能电池可以直接把太阳能转化为光能，实现了迈向绿色能源革命的开始。

单晶硅太阳能电池的特点：1.光电转换效率高，可靠性高； 2.先进的扩散技术，保证片内各处转换效率的均匀性； 3.运用先进的PECVD成膜技术，在电池表面镀上深蓝色的氮化硅减反射膜，颜色均匀美观； 4.应用高品质的金属浆料制作背场和电极，确保良好的导电性。

单晶硅广阔的应用领域和良好的发展前景北京2008年奥运会将把"绿色奥运"做为重要展示面向全世界展现，单晶硅的利用在其中将是非常重要的一环。

现在，国外的太阳能光伏电站已经到了理论成熟阶段，正在向实际应用阶段过渡，太阳能硅单晶的利用将是普及到全世界范围，市场需求量不言而喻。

单晶硅、多晶硅、非晶硅简介及区别名称：单晶硅英文名： Monocrystalline silicon分子式： Si单晶硅是一种比较活泼的非金属元素，是晶体材料的重要组成部分。

硅的单晶体，具有基本完整的点阵结构的晶体。

不同的方向具有不同的性质，是一种良好的半导材料。

纯度要求达到99.9999％，甚至达到99.9999999％以上。

用于制造半导体器件、太阳能电池等。

用高纯度的多晶硅在单晶炉内拉制而成。

熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则这些晶粒平行结合起来便结晶成单晶硅。

单晶硅具有准金属的物理性质，有较弱的导电性，其电导率随温度的升高而增加，有显著的半导电性。

超纯的单晶硅是本征半导体。

在超纯单晶硅中掺入微量的ⅢA族元素，如硼可提高其导电的程度，而形成p型硅半导体；如掺入微量的ⅤA族元素，如磷或砷也可提高导电程度，形成n型硅半导体。

单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。

单晶硅主要用于制作半导体元件。

用途：是制造半导体硅器件的原料，用于制大功率整流器、大功率晶体管、二极管、开关器件等。

名称：多晶硅英文名：polycrystalline silicon性质：灰色金属光泽。

密度2.32~2.34。

熔点1410℃。

沸点2355℃。

溶于氢氟酸和硝酸的混酸中，不溶于水、硝酸和盐酸。

硬度介于锗和石英之间，室温下质脆，切割时易碎裂。

加热至800℃以上即有延性，1300℃时显出明显变形。

常温下不活泼，高温下与氧、氮、硫等反应。

高温熔融状态下，具有较大的化学活泼性，能与几乎任何材料作用。

具有半导体性质，是极为重要的优良半导体材料，但微量的杂质即可大大影响其导电性。

多晶硅是单质硅的一种形态。

熔融的单质硅在过冷条件下凝固时，硅原子以金刚石晶格形态排列成许多晶核，如这些晶核长成晶面取向不同的晶粒，则这些晶粒结合起来，就结晶成多晶硅。

单晶硅,多晶硅,非晶硅简介及区别名称:单晶硅英文名:Monocrystalline silicon分子式:Si单晶硅是一种比较活泼的非金属元素,是晶体材料的重要组成部分。

硅的单晶体,具有基本完整的点阵结构的晶体。

不同的方向具有不同的性质,是一种良好的半导材料。

纯度要求达到99.9999%,甚至达到99.9999999%以上。

用于制造半导体器件、太阳能电池等。

用高纯度的多晶硅在单晶炉内拉制而成。

熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核,如果这些晶核长成晶面取向相同的晶粒,则这些晶粒平行结合起来便结晶成单晶硅。

单晶硅具有准金属的物理性质,有较弱的导电性,其电导率随温度的升高而增加,有显著的半导电性。

超纯的单晶硅是本征半导体。

在超纯单晶硅中掺入微量的ⅢA族元素,如硼可提高其导电的程度,而形成p型硅半导体;如掺入微量的ⅤA族元素,如磷或砷也可提高导电程度,形成n型硅半导体。

单晶硅的制法通常是先制得多晶硅或无定形硅,然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。

单晶硅主要用于制作半导体元件。

用途:是制造半导体硅器件的原料,用于制大功率整流器、大功率晶体管、二极管、开关器件等。

名称:多晶硅英文名:polycrystalline silicon性质:灰色金属光泽。

密度2.32~2.34。

熔点1410℃。

沸点2355℃。

溶于氢氟酸和硝酸的混酸中,不溶于水、硝酸和盐酸。

硬度介于锗和石英之间,室温下质脆,切割时易碎裂。

加热至800℃以上即有延性, 1300℃时显出明显变形。

常温下不活泼,高温下与氧、氮、硫等反应。

高温熔融状态下,具有较大的化学活泼性,能与几乎任何材料作用。

具有半导体性质,是极为重要的优良半导体材料,但微量的杂质即可大大影响其导电性。

多晶硅是单质硅的一种形态。

熔融的单质硅在过冷条件下凝固时,硅原子以金刚石晶格形态排列成许多晶核,如这些晶核长成晶面取向不同的晶粒,则这些晶粒结合起来,就结晶成多晶硅。

单晶硅_多晶硅_非晶硅的区别和性能差异单晶硅，多晶硅，非晶硅的区别和性能差异一、单晶硅太阳能电池名称:单晶硅英文名: Monocrystalline silicon单晶硅是一种比较活泼的非金属元素，是晶体材料的重要组成部分。

硅的单晶体，具有基本完整的点阵结构的晶体。

不同的方向具有不同的性质，是一种良好的半导材料。

纯度要求达到99.9999,，甚至达到99.9999999,以上。

用于制造半导体器件、太阳能电池等。

用高纯度的多晶硅在单晶炉内拉制而成。

熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则这些晶粒平行结合起来便结晶成单晶硅。

单晶硅具有准金属的物理性质，有较弱的导电性，其电导率随温度的升高而增加，有显著的半导电性。

超纯的单晶硅是本征半导体。

在超纯单晶硅中掺入微量的?A族元素，如硼可提高其导电的程度，而形成p型硅半导体;如掺入微量的?A族元素，如磷或砷也可提高导电程度，形成n型硅半导体。

单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。

单晶硅主要用于制作半导体元件。

用途:是制造半导体硅器件的原料，用于制大功率整流器、大功率晶体管、二极管、开关器件等。

二、多晶硅太阳能电池名称:多晶硅英文名:polycrystalline silicon性质:灰色金属光泽。

密度2.32~2.34。

熔点1410?。

沸点2355?。

溶于氢氟酸和硝酸的混酸中，不溶于水、硝酸和盐酸。

硬度介于锗和石英之间，室温下质脆，切割时易碎裂。

加热至800?以上即有延性，1300?时显出明显变形。

常温下不活泼，高温下与氧、氮、硫等反应。

高温熔融状态下，具有较大的化学活泼性，能与几乎任何材料作用。

具有半导体性质，是极为重要的优良半导体材料，但微量的杂质即可大大影响其导电性。

多晶硅是单质硅的一种形态。

熔融的单质硅在过冷条件下凝固时，硅原子以金刚石晶格形态排列成许多晶核，如这些晶核长成晶面取向不同的晶粒，则这些晶粒结合起来，就结晶成多晶硅。

单晶硅、多晶硅、非晶硅、薄膜太阳能电池的工作原理及区别1单晶硅、多晶硅、非晶硅、薄膜太阳能电池的工作原理及区别硅太阳能电池的外形及基本结构如图1。

其中基本材料为P型单晶硅，厚度为0.3—0.5mm左右。

上表面为N+型区，构成一个PN＋结。

顶区表面有栅状金属电极，硅片背面为金属底电极。

上下电极分别与N＋区和P区形成欧姆接触，整个上表面还均匀覆盖着减反射膜。

当入发射光照在电池表面时，光子穿过减反射膜进入硅中，能量大于硅禁带宽度的光子在N+区，PN＋结空间电荷区和P区中激发出光生电子——空穴对。

各区中的光生载流子如果在复合前能越过耗尽区，就对发光电压作出贡献。

光生电子留于N＋区，光生空穴留于P区，在PN＋结的两侧形成正负电荷的积累，产生光生电压，此为光生伏打效应。

当光伏电池两端接一负载后，光电池就从P区经负载流至N＋区，负载中就有功率输出。

太阳能电池各区对不同波长光的敏感型是不同的。

靠近顶区湿产生阳光电流对短波长的紫光（或紫外光）敏感，约占总光源电流的5－10％（随N＋区厚度而变），PN＋结空间电荷的光生电流对可见光敏感，约占5 ％左右。

电池基体域产生的光电流对红外光敏感，占80－90％，是光生电流的主要组成部分。

2.单晶硅太阳能电池单晶硅太阳能电池是当前开发得最快的一种太阳能电池，它的构成和生产工艺已定型，产品已广泛用于宇宙空间和地面设施。

这种太阳能电池以高纯的单晶硅棒为原料，纯度要求99.999％。

为了降低生产成本，现在地面应用的太阳能电池等采用太阳能级的单晶硅棒，材料性能指标有所放宽。

有的也可使用半导体器件加工的头尾料和废次单晶硅材料，经过复拉制成太阳能电池专用的单晶硅棒。

将单晶硅棒切成片，一般片厚约0.3毫米。

硅片经过成形、抛磨、清洗等工序，制成待加工的原料硅片。

加工太阳能电池片，首先要在硅片上掺杂和扩散，一般掺杂物为微量的硼、磷、锑等。

扩散是在石英管制成的高温扩散炉中进行。

这样就在硅片上形成PN结。

单晶硅和多晶硅的区别当熔融的单质硅凝固时，硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则形成单晶硅。

如果这些晶核长成晶面取向不同的晶粒，则形成多晶硅。

两者的具体区别是什么呢?下面就跟着店铺一起来看看吧。

太阳能单晶硅与多晶硅的区别单晶硅单晶硅可算得上是世界上最纯净的物质了，一般的半导体器件要求硅的纯度六个9以上。

硅有晶态和无定形两种同素异形体。

晶态硅又分为单晶硅和多晶硅，它们均具有金刚石晶格，晶体硬而脆，具有金属光泽，能导电，但导电率不及金属，且随温度升高而增加，具有半导体性质。

大规模集成电路的要求更高，硅的纯度必须达到九个9。

目前，人们已经能制造出纯度为十二个9 的单晶硅。

单晶硅是电子计算机、自动控制系统等现代科学技术中不可缺少的基本材料。

电视、电脑、冰箱、电话、手表、汽车，处处都离不开单晶硅材料，单晶硅作为科技应用普及材料之一，已经渗透到人们生活中的各个角落。

单晶硅在火星上是火星探测器中太阳能转换器的制成材料。

火星探测器在火星上的能量全部来自太阳光，探测器白天休息---利用太阳能电池板把光能转化为电能存储起来，晚上则进行科学研究活动。

也就是说，只要有了单晶硅，在太阳光照到的地方，就有了能量来源。

单晶硅在太空中是航天飞机、宇宙飞船、人造卫星必不可少的原材料。

人类在征服宇宙的征途上，所取得的每一步进步，都有着单晶硅的身影。

航天器材大部分的零部件都要以单晶硅为基础。

离开单晶硅，卫星会没有能源，没有单晶硅，航天飞机和宇航员不会和地球取得联系，单晶硅作为人类科技进步的基石，为人类征服太空作出了不可磨灭的贡献。

单晶硅在太阳能电池中得到广泛的应用。

高纯的单晶硅是重要的半导体材料，在光伏技术和微小型半导体逆变器技术飞速发展的今天，利用硅单晶所生产的太阳能电池可以直接把太阳能转化为光能，实现了迈向绿色能源革命的开始。

单晶硅太阳能电池的特点：1.光电转换效率高，可靠性高; 2.先进的扩散技术，保证片内各处转换效率的均匀性; 3.运用先进的PECVD成膜技术，在电池表面镀上深蓝色的氮化硅减反射膜，颜色均匀美观; 4.应用高品质的金属浆料制作背场和电极，确保良好的导电性。

请问专家:怎样用直观的方法鉴别单晶硅电池板的好与坏,用直观的方法区别单晶硅、多晶硅、非晶硅。

谢谢！电简单的方法就是看面积，同样功率面积最小的是单晶硅，面积最大的是非晶硅，非晶硅的硅片看上去很薄，因为单晶硅的转换效率是最高的，成本也是最高的。

单晶硅和多晶硅的区别是，当熔融的单质硅凝固时,硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则形成单晶硅。

如果这些晶核长成晶面取向不同的晶粒，则形成多晶硅。

多晶硅与单晶硅的差异主要表现在物理性质方面。

例如在力学性质、电学性质等方面，多晶硅均不如单晶硅。

多晶硅可作为拉制单晶硅的原料。

单晶硅可算得上是世界上最纯净的物质了，一般的半导体器件要求硅的纯度六个9以上。

大规模集成电路的要求更高，硅的纯度必须达到九个9。

目前，人们已经能制造出纯度为十二个9 的单晶硅。

单晶硅是电子计算机、自动控制系统等现代科学技术中不可缺少的基本材料我告诉你讲肉眼分辨的方法，多晶硅片比单晶硅片外表粗糙一点，没有单晶硅的光滑，单晶的相对来讲比多晶的硅片容易碎，单晶硅和多晶硅的区别是，当熔融的单质硅凝固时,硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则形成单晶硅。

如果这些晶核长成晶面取向不同的晶粒，则形成多晶硅。

多晶硅与单晶硅的差异主要表现在物理性质方面。

例如在力学性质、电学性质等方面，多晶硅均不如单晶硅。

多晶硅可作为拉制单晶硅的原料。

单晶硅可算得上是世界上最纯净的物质了，一般的半导体器件要求硅的纯度六个9以上。

大规模集成电路的要求更高，硅的纯度必须达到九个9。

目前，人们已经能制造出纯度为十二个9 的单晶硅。

单晶硅是电子计算机、自动控制系统等现代科学技术中不可缺少的基本材料。

多晶硅是制造单晶硅的原料。

单晶硅太阳能电池转化的效率更高些！单晶硅与多晶硅的区别在于它们的原子结构排列单晶是有序排列多晶是无序排列主要是有它们的加工工艺决定的多晶多采用浇注法生产,就是直接把硅料倒入埚中融化定型而单晶是采取西门子法改良直拉,直拉过程就是一个原子结构重组的过程.说点简单的：1.单晶太阳能板里面的电池片四边都有缺角的；多晶的四角是完整的。
