第九章3-D静态、谐波和瞬态分析(节点法)9.1节点法(MPV)进行3D静态磁场分析3-D节点法磁场分析的具体步骤与2-D静态分析类似,选择GUI参数路径Main Menu>Preferences> Magnetic-Nodal,便于使用相应的单元和加载。
与2-D静态分析同样的方式定义物理环境,但要注意下面讨论的存在区别的地方。
9.1.1 选择单元类型和定义实常数对于节点法3 –D静磁分析,可选的单元为3D 矢量位SOLID97单元,与2D单元不同。
自由度为:AX,AY,AZ。
3D矢量位方程中,用INFIN111远场单元(AX、AY、AZ三个自由度)来为无限边界建模。
对于载压和载流绞线圈(只有SOLID97单元),必须定义如下实常数:速度效应可求解运动物体在特定情况下的电磁场,2-D静磁分析讨论了运动体的应用和限制,在3-D中,只有SOLID97单元类型能通过设置单元KEYOPT选项来考虑速度效应。
9.1.2 定义分析类型用与2D静态磁场分析相同的方式定义3D静态磁场分析,即,可以通过菜单路径Main Menu>Solution>New Analysis、或者用命令ANTYPE,STATIC,NEW来定义一个新的静态磁场分析;或者用ANTYPE,STATIC,REST 命令来重启动一个3-D分析。
如果使用了速度效应,不能在3D静态分析(ANTYPE,STATIC)中直接求解具有速度效应的静态直流激励场,而要用具有很低频率的时谐分析(ANTYPE,HARMIC)来完成。
9.1.3 选择方程求解器命令:EQSLVGUI:Main Menu>Solution>Analysis Options3D模型建议使用JCG或PCG法进行求解。
而对于载压模型、载流模型、或有速度效应的具有非对称矩阵的模型,只能使用波前法、JCG法、或ICCG法求解。
电路激励模型只能用稀疏矩阵法或波前法求解器。
ANSYS电磁场分析指南(共17章)ANSYS电磁场分析指南第一章磁场分析概述:ANSYS电磁场分析指南第二章 2-D静态磁场分析:ANSYS电磁场分析指南第三章2-D谐波(AC)磁场分析:ANSYS电磁场分析指南第四章2-D瞬态磁场分析:ANSYS电磁场分析指南第五章3-D静态磁场分析(标量法):ANSYS电磁场分析指南第六章3-D静态磁场分析(棱边元方法):ANSYS电磁场分析指南第七章3-D谐波磁场分析(棱边单元法):ANSYS电磁场分析指南第八章3-D瞬态磁场分析(棱边单元法):ANSYS电磁场分析指南第九章 3-D静态、谐波和瞬态分析(节点法):ANSYS电磁场分析指南第十章高频电磁场分析:ANSYS电磁场分析指南第十一章磁宏:ANSYS电磁场分析指南第十二章远场单元:ANSYS电磁场分析指南第十三章电场分析:ANSYS电磁场分析指南第十四章静电场分析(h方法):ANSYS电磁场分析指南第十五章静电场分析(P方法):ANSYS电磁场分析指南第十六章电路分析:ANSYS电磁场分析指南第十七章其它分析选项和求解方法:第一章磁场分析概述1.1磁场分析对象利用ANSYS/Emag或ANSYS/Multiphysics模块中的电磁场分析功能,ANSYS可分析计算下列的设备中的电磁场,如:·电力发电机·磁带及磁盘驱动器·变压器·波导·螺线管传动器·谐振腔·电动机·连接器·磁成像系统·天线辐射·图像显示设备传感器·滤波器·回旋加速器在一般电磁场分析中关心的典型的物理量为:·磁通密度·能量损耗·磁场强度·磁漏·磁力及磁矩· S-参数·阻抗·品质因子Q·电感·回波损耗·涡流·本征频率存在电流、永磁体和外加场都会激励起需要分析的磁场。
ANSYS电磁场分析指南第九章3D静态、谐波和瞬态分析节点法第九章3-D静态、谐波和瞬态分析(节点法)9.1节点法(MPV)进⾏3D静态磁场分析3-D节点法磁场分析的具体步骤与2-D静态分析类似,选择GUI参数路径Main Menu>Preferences> Magnetic-Nodal,便于使⽤相应的单元和加载。
与2-D静态分析同样的⽅式定义物理环境,但要注意下⾯讨论的存在区别的地⽅。
9.1.1 选择单元类型和定义实常数对于节点法3 –D静磁分析,可选的单元为3D ⽮量位SOLID97单元,与2D单元不同。
⾃由度为:AX,AY,AZ。
3D⽮量位⽅程中,⽤INFIN111远场单元(AX、AY、AZ三个⾃由度)来为⽆限边界建模。
对于载压和载流绞线圈(只有SOLID97单元),必须定义如下实常数:速度效应可求解运动物体在特定情况下的电磁场,2-D静磁分析讨论了运动体的应⽤和限制,在3-D中,只有SOLID97单元类型能通过设置单元KEYOPT选项来考虑速度效应。
9.1.2 定义分析类型⽤与2D静态磁场分析相同的⽅式定义3D静态磁场分析,即,可以通过菜单路径Main Menu>Solution>New Analysis、或者⽤命令ANTYPE,STATIC,NEW来定义⼀个新的静态磁场分析;或者⽤ANTYPE,STATIC,REST 命令来重启动⼀个3-D分析。
如果使⽤了速度效应,不能在3D静态分析(ANTYPE,STATIC)中直接求解具有速度效应的静态直流激励场,⽽要⽤具有很低频率的时谐分析(ANTYPE,HARMIC)来完成。
9.1.3 选择⽅程求解器命令:EQSLVGUI:Main Menu>Solution>Analysis Options3D模型建议使⽤JCG或PCG法进⾏求解。
⽽对于载压模型、载流模型、或有速度效应的具有⾮对称矩阵的模型,只能使⽤波前法、JCG法、或ICCG法求解。

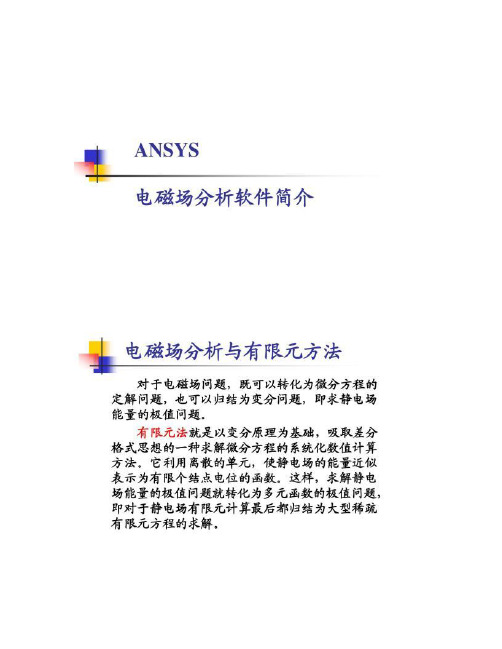

电磁学有限元分析
矢量磁势和标量电势:
对于电磁场的计算,为了使问题得到简化,通过定义两个量来把电场和磁场变量分别开来, 分别形成一个独立的电场和磁场的偏微分方程,这样有利于数值求解。
B = N × A E = -VΦ
电磁场中常见的边界条件
狄利克莱边界条件、诺依属边界条件和两者的组合。
狄利克莱边界条件描述的是在狄利克莱边界条件上电势为O或者为某一常数。
狄利克莱边界条件和诺依曼边界条件分别给出了对应边界上的电势。
采用ansys可完成下列电磁场分析
二维和三维静态磁场分析、谐波磁场分析和瞬态磁场分析。
标量位、矢量位、棱边单元法的比较
磁标量位将电流源以基元的方式单独处理,无需为其建立模型和划分有限元网格。
矢量位方法
电磁宏
电磁宏指的就是操作命令。
远场单元及远场单元的使用
使用远场单元可以可以有效地、精确地、敏捷地描述远场耗散问题
二维静态磁场分析。
9,什么是基于单元边的分析? ,什么是基于单元边的分析? 基于单元边的方法只能用3-D分析,而不能用于2-D分分析,而不能用于基于单元边的方法只能用分析分对大多数3-D谐波分析和瞬态分析都推荐使用这种析,对大多数谐波分析和瞬态分析都推荐使用这种方法.基于单元边的方法中的自由度与单元边有关系, 方法.基于单元边的方法中的自由度与单元边有关系, 而与单元节点没关系.它提供了3-D 低频静态和动态电而与单元节点没关系.它提供了低频静态和动态电磁场的求解能力. 磁场的求解能力. 这种方法同基于节点的矢势法相比计算更精确. 这种方法同基于节点的矢势法相比计算更精确.特别是当模型中有铁区存在的时候. 是当模型中有铁区存在的时候.但在下列情况下要用矢势法: 矢势法: 当模型中存在着运动效应和电路耦合时;B ;B当模型 A当模型中存在着运动效应和电路耦合时;B当模型要求电路和速度效应时;C当模型中的单元存在着碶 ;C当模型中的单元存在着要求电路和速度效应时;C当模型中的单元存在着碶型退化时;D当所分析的模型中没有铁区时. ;D当所分析的模型中没有铁区时型退化时;D当所分析的模型中没有铁区时.。
第一章磁场分析基本概念1.1磁场分析对象利用ANSYS/Emag或ANSYS/Multiphysics模块中的电磁场分析功能,ANSYS 可分析计算下列的设备中的电磁场,如:·电力发电机·磁带及磁盘驱动器·变压器·波导·螺线管传动器·谐振腔·电动机·连接器·磁成像系统·天线辐射·图像显示设备传感器·滤波器·回旋加速器在一般电磁场分析中关心的典型的物理量为:·磁通密度·能量损耗·磁场强度·磁漏·磁力及磁矩· S-参数·阻抗·品质因子Q·电感·回波损耗·涡流·本征频率存在电流、永磁体和外加场都会激励起需要分析的磁场。
1.2ANSYS如何完成电磁场分析计算ANSYS以Maxwell方程组作为电磁场分析的出发点。
有限元方法计算的未知量(自由度)主要是磁位或通量,其他关心的物理量可以由这些自由度导出。
根据用户所选择的单元类型和单元选项的不同,ANSYS计算的自由度可以是标量磁位、矢量磁位或边界通量。
1.3静态、谐波、瞬态磁场分析利用ANSYS可以完成下列磁场分析:·2-D静态磁场分析,分析直流电(DC)或永磁体所产生的磁场,用矢量位方程。
参见本书“二维静态磁场分析”·2-D谐波磁场分析,分析低频交流电流(AC)或交流电压所产生的磁场,用矢量位方程。
参见本书“二维谐波磁场分析”·2-D瞬态磁场分析,分析随时间任意变化的电流或外场所产生的磁场,包含永磁体的效应,用矢量位方程。
参见本书“二维瞬态磁场分析”·3-D静态磁场分析,分析直流电或永磁体所产生的磁场,用标量位方法。
参见本书“三维静态磁场分析(标量位方法)”·3-D静态磁场分析,分析直流电或永磁体所产生的磁场,用棱边单元法。
ANSYS电磁场分析指南第一章磁场分析概述1.1磁场分析对象利用ANSYS/Emag或ANSYS/Multiphysics模块中的电磁场分析功能,ANSYS可分析计算下列的设备中的电磁场,如:·电力发电机·磁带及磁盘驱动器·变压器·波导·螺线管传动器·谐振腔·电动机·连接器·磁成像系统·天线辐射·图像显示设备传感器·滤波器·回旋加速器在一般电磁场分析中关心的典型的物理量为:·磁通密度·能量损耗·磁场强度·磁漏·磁力及磁矩· S-参数·阻抗·品质因子Q·电感·回波损耗·涡流·本征频率存在电流、永磁体和外加场都会激励起需要分析的磁场。
1.2ANSYS如何完成电磁场分析计算ANSYS以Maxwell方程组作为电磁场分析的出发点。
有限元方法计算的未知量(自由度)主要是磁位或通量,其他关心的物理量可以由这些自由度导出。
根据用户所选择的单元类型和单元选项的不同,ANSYS计算的自由度可以是标量磁位、矢量磁位或边界通量。
1.3静态、谐波、瞬态磁场分析利用ANSYS可以完成下列磁场分析:·2-D静态磁场分析,分析直流电(DC)或永磁体所产生的磁场,用矢量位方程。
参见本书“二维静态磁场分析”·2-D谐波磁场分析,分析低频交流电流(AC)或交流电压所产生的磁场,用矢量位方程。
参见本书“二维谐波磁场分析”·2-D瞬态磁场分析,分析随时间任意变化的电流或外场所产生的磁场,包含永磁体的效应,用矢量位方程。
参见本书“二维瞬态磁场分析”·3-D静态磁场分析,分析直流电或永磁体所产生的磁场,用标量位方法。
参见本书“三维静态磁场分析(标量位方法)”·3-D静态磁场分析,分析直流电或永磁体所产生的磁场,用棱边单元法。
第五章3-D静态磁场分析(标量法)5.1 在3-D静态磁场分析(标量法)中要用到的单元表1三维实体单元:表2三维界面单元表3三维连接单元表4三维远场单元SOLID96和SOLID97是磁场分析专用单元,SOLID62、SOLID5和SOLID98更适合于耦合场求解。
5.2 磁标量位(MSP)法介绍在磁标量位方法中,可使用三种不同的分析方法:简化标势法(RSP)、差分标势法(DSP)和通用标势(GSP)法。
·若模型中不包含铁区,或有铁区但无电流源时,用RSP法。
若模型中既有铁区又有电流源时,就不能用这种方法。
·若不适用RSP法,就选择DSP法或GSP法。
DSP法适用于单连通铁区,GSP法适用于多连通铁区。
5.2.1 单连通区与多连通区单连通铁区是指不能为电流源所产生的磁通量提供闭合回路的铁区,而多连通铁区则可以构成闭合回路。
参见图1(a)、(b)“连通域”。
数学上,通过安培定律来判断单连通区或是多连通区,即磁场强度沿闭合回路的积分等于包围的电流(或是电动势降MMF)。
因为铁的磁导率非常大,所以在单连通区域中的MMF降接近于零,几乎全部的MMF降都发生在空气隙中。
但在多连通区域中,无论铁的磁导率如何,所有的MMF降都发生在铁芯中。
5.3 3-D静态磁标势分析的步骤该分析类型与2-D静态分析的步骤基本一样:1.建立物理环境2.建模、给模型区域赋属性和分网格3.加边界条件和载荷(激励)4.用RSP、DSP或GSP方法求解5.观察结果5.3.1创建物理环境首先设置分析参数为“Magnetic-Nodal”,并给出分析题目。
然后用ANSYS前处理器定义物理环境包含的项目。
即单元类型、KEYOPT选项、材料特性等。
3D分析的大部分过程与2D分析一致,本章下面部分介绍3D分析中要特殊注意的事项。
· SOLID96单元可为模型所有的内部区域建模,包括:饱和区、永磁区和空气区(自由空间)。
第七章3-D谐波磁场分析(棱边单元方法)7.1 用棱边元方法进行谐波分析3-D谐波磁场分析(棱边元方法)与静态分析的特点基本相同,但前者只支持线性材料特性分析。
电阻和相对磁导率可以是正交各向异性,也可以与温度相关。
谐波分析仍使用SOLID117单元。
详见《ANSYS单元手册》和《ANSYS理论手册》。
7.1.1 物理模型区域的设置和特性ANSYS程序提供了几个选择用于处理3-D磁场分析中的不同的终端条件,以下图示导体的不同的终端条件:载流块导体DOFs: AZ, VOLT材料特性:m r(MURX), r(RSVX)特殊特性:耦合VOLT自由度,给单个节点加总电流(F,,amps)。
注:带有净电流的短路条件,净电流不受环境影响。
开路导体DOFs: AZ, VOLT材料特性:m r(MURX), r(RSVX)注:对对称性结构,令一面的VOLT=0,再耦合另一面的节点。
对3-D结构,令一个节点的VOLT=0。
载流绞线圈DOFs: AX, AY, AZ材料特性:m R(MURX)7.1.2 速度效应在交流(AC)激励下,运动导体的某些特殊情况是可以求解电磁场的。
速度效应在静态、谐波和瞬态分析中都有效。
第2章“二维静态磁场分析”中讨论了运动导体分析的应用情况和限制条件。
对于3D问题,设置单元KEYOPT选项和实常数的过程相似于2D谐波分析。
在谐波分析中,所加速度为常数,不作正弦变化(线圈或场激励为正弦变化),且垂直于运动方向的运动体截面应保持常数。
通过设置单元的KEYOPT(2)=1来激活速度效应,带运动导体的3D谐波分析同样需要运动导体区域具有时间积分电势自由度(VOLT),这通过设置单元的KEYOPT(1)=1(AZ和VOLT自由度)来实现。
运动导体分析中能设置的实常数如下表所示:可用谐波分析来仿真静场激励下的运动导体,为了表示静场,需将谐波的频率设置得很低,通常,谐波频率小于0.0001HZ就能产生准静态解,准静态解的结果是存放在实部里的。
如果使用波前法求解,谐波的频率可以低到10-8HZ,而对于迭代解法,过低的频率会导致求解不收敛。
7.2 3-D谐波磁场分析(棱边元方法)的步骤1.在GUI菜单过滤中选定Magnetic-Edge项2.定义任务名和题目命令:/FILNAME和/TITLEGUI:Utility Menu>File>Change JobnameUtility Menu>File>Change Title3.进入ANSYS前处理器命令:/PREP7GUI:Main Menu>Preprocessor4.选择SOLID117单元命令:ET,,solid117GUI: Main Menu>Preprocessor>Element Type>Add/Edit/Delete 5.选择SOLID117单元选项对导电区用AZ-VOLT自由度,对不导电区用AZ自由度.命令:KEYOPTGUI:Main Menu>Preprocessor>Element Type>Add/Edit/Delete6.定义材料特性对涡流区必须说明电阻值RSVX,其它详见“二维静态磁场分析”一章7.建立模型对建立几何模型和划分网格的描述,详见“ANSYS建模与分网指南”8.赋予特性命令:VATTGUI: Main menu>Preprocessor>-Attributes-Define9.划分网格(用Mapped网格)命令:VMESHGUI:Main Menu>Preprocessor>-Meshing-Mesh>-Volumes-Mapped10.进入求解器命令:/SOLUGUI:Main Menu>Solution11.给模型边界加磁力线平行和磁力线垂直边界条件命令:DAGUI:Main Menu>Solution>-Loads-Apply>-Magnetic-Boundary用AZ=0来模拟磁力线平行边界条件,磁力线垂直边界条件自然发生,无需说明。
12.加电流密度载荷命令:BFE,jsGUI:Main Menu>Solution>-Loads-Apply>-Magnetic-Excitation除了加电流密度载荷外,还可以给一个块导体加总电流:命令:F,,ampsGUI:MainMenu>Solution>-Loads-Apply>-Electric-Excitation>-ImpressedCurrent->On Nodes注:在加总电流之前需耦合节点VOLT自由度。
13.选择谐波分析类型和工作频率命令:ANTYPE,harmic,newGUI:Main Menu>Solution>New Analysis>Harmonic命令:HARFRQGUI:Main Menu>Solution>-Load Step Opts-Time/Frequenc>Freq and Substps.14.选择求解器(推荐使用Frontal或ICCG求解器)命令:EQSLVGUI:Main menu>Solution>Analysis Options15.选择载荷步选项16.求解命令:SOLVE(设置OPT域为0)GUI:Main Menu>Solution>-Solve-Current LS当使用棱边单元方程时,在缺省情况下,ANSYS程序先自动估算整个选择了单元和节点的计算区域。
此时通过把自由度的值设置为零来去掉不需要的自由度;这使ANSYS能更块地进行解算:命令:GAUGEGVI:Main Menu >Solution>Load Step Opts –magnetics >–Options Only –Gauging使用棱边单元做电磁分析必须要求估算,因此,在大多数情况下,不要关闭自动估算。
17.退出SOLUTION处理器命令:FINISHGUI:Main Menu>Finish18.按照如下过程进行后处理7.3 观察结果ANSYS和ANSYS/Emag程序将棱边元方法谐波磁场分析的数据结果写入到Jobname.RMG(若选择了时间积分电势(VOLT)选项,则写入到Jobname.RST)文件中。
由于谐波分析的很多结果数据是以工作频率w呈谐波变化的,计算结果与输入载荷有相位差(即滞后于输入载荷),所以要写成实部和虚部两部分(可以通过实部解乘以cos(wt)再减去虚部解乘以sin(wt)求模,模是可测量的量)。
参看《ANSYS理论手册》结果数据包括:主数据:节点自由度(AZ,VOLT)导出数据:·节点磁通量密度(BX,BY,BZ,BSUM)·节点磁场强度(HX,HY,HZ,HSUM)·节点洛仑兹磁力(FMAG: X,Y,Z分量和SUM)·单元总电流密度(JTX,JTY,JTZ)·单位体积生成的焦耳热(JHEAT)·单元磁能在后处理磁场分析的结果时,在POST1通用后处理器中可观察整个模型在给定频率处的响应解;在POST26时间历程后处理器中可观察在一个频率范围内某节点或单元的响应解,但在谐波分析中,频率是固定值,所以通常只有POST1来观看数据。
按照如下方式选择后处理器:命令:/POST1, /POST26GUI: Main Menu>General PostprocMain Menu>TimeHist Postpro7.3.1常用的后处理命令及相应的GUI。
(见下表)注:1、节点处的导出数据是周围单元解的平均值。
2、对于单元解,力是整个单元上的合力,但分布在单元节点上,以便于进行耦合分析。
3、能量是对所有单元求和的结果。
4、乘以单元体积,可得到能量损失。
5、对于时谐分析,其值为瞬态解(实部/虚部, 对应ωt = 0和ωt = -90)6、均方根值: 实部和虚部的平方和再开方注意:关于更多的注释信息,参见《ANSYS理论手册》。
ETABLE命令方便用户查看一些不常用的选项。
SOLID117单元的各种选项讨论参见《ANSYS单元手册》。
对于这些选项都可以图形化输出,把以上命令的“PR”替换成“PL”即可。
(比如用PLNSOL代替PRNSOL)。
还可以画出单元表的各个项目。
参见《ANSYS基本过程手册》。
《ANSYS APDL手册》中还有相应的方便后处理的一些命令和宏。
下面“从结果文件中读数据” 讨论了一些时谐分析后处理中的一些典型操作。
详细的操作参见《ANSYS基本过程手册》。
7.3.2从结果文件中读数据要在后处理器POST1中观察结果,必须保证求解后的模型还在ANSYS数据库中,而且结果文件(Jobname.RMG 或Jobname.RST)也必须可用。
时谐分析的结果文件是复数,由实部和虚部组成。
用下列方式读入数据:命令:SETGUI: Utility Menu>List>Results>Load Step Summary求实部和虚部的平方和之平方根得到结果的幅值,这可以通过载荷工况运算完成。
7.3.2.1画等值线等值线几乎可以显示任何结果数据(如磁通密度,磁场强度,总电流密度(JTZ))。
命令:PLNSOLPLESOLGUI:Utility Menu>Plot>Results>Contour Plot>Elem SolutionUtility Menu>Plot>Results>Contour Plot>Nodal Solution注意:PLNSOL命令及其等效路径画导出数据(如磁通密度和磁场强度)的等值线时,显示的是在节点上作平均后的数据。
确认不要对跨越材料边界的数据进行平均,使用下列办法:命令:AVRES,2GUI: Main Menu>General Postproc>Options for Outp7.3.2.2列表显示在列表显示之前,可先对结果进行按节点或按单元排序:命令:ESORT,NSORTGUI:Main Menu>General Postproc>List Results>Sort NodesMain Menu>General Postproc>List Results>Sort Elems然后再进行列表显示:命令:PRESOL,PRNSOL,PRRSOLGUI:Main Menu>General Postproc>List Results>Element SolutionMain Menu>General Postproc>List Results>Nodal SolutionMain Menu>General Postproc>List Results>Reaction Solu7.3.2.3计算其他感兴趣的项目从后处理可用的数据库中,还可以计算其他感兴趣的项目(如全局磁力、力矩、源的输入能量、电感、磁链和终端电压)。
