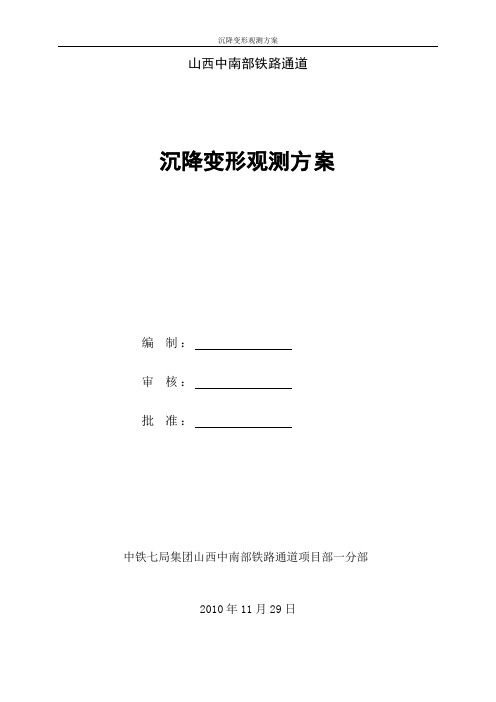

山西中南部铁路通道沉降变形观测方案编制：审核：批准：中铁七局集团山西中南部铁路通道项目部一分部2010年11月29日目录第1章工程概况 (3)第2章变形观测的目的 (4)第3章编制依据 (5)第4章沉降变形测量 (6)4.1 测量等级及精度要求 (6)4.2 变形监测网技术要求 (7)4.3 沉降变形测量点的布置要求 (8)4.4 测量工作基本要求 (10)4.5 测量工作具体要求 (11)4.6 特殊环境下沉降观测 (14)第5章路基工程沉降变形观测技术要求 (15)5.1观测断面及观测点的设置原则 (15)5.2观测元件与埋设技术要求 (19)5.3观测技术要求 (22)第6章桥涵工程沉降变形观测技术要求 (24)6.1观测点的设置原则 (24)6.2观测元件与埋设技术要求 (28)6.3观测技术要求 (31)第7章过渡段工程沉降变形观测技术要求 (34)7.1观测断面和观测点的设置原则 (34)7.2观测元件与埋设技术要求 (35)7.3观测技术要求 (35)第8章数据传输流程与数据管理 (36)8.1数据传输流程 (36)8.2文件管理与格式要求 (39)8.3数据录入与输出管理 (42)附件一：准备工作检查表与结果验收表 (49)表1 工程沉降变形观测准备工作检查记录表 (49)表2 工程沉降变形观测结果验收记录表 (50)附件二：路基沉降变形评估预测方法 (51)附件三：观测数据处理文件格式要求 (65)附件四：附表 (70)附表1 观测断面与观测点工程属性信息表 (70)附表2 电子水准测量记录手簿 (71)附表3 路基沉降观测记录表（沉降观测桩） (72)附表4 路基沉降观测记录表（沉降板） (73)附表5 路基沉降观测记录表（剖面管） (74)附表6 路基分层沉降观测记录表 (75)附表7 路基分层沉降观测记录汇总表 (76)附表8 路基边桩位移观测记录表 (77)附表9 路基边桩位移观测记录汇总表 (78)附表10 桥梁承台沉降观测记录表 (79)附表11 桥梁墩（台）沉降观测记录表 (80)附表12 涵洞沉降观测记录表 (81)附表13 桥梁梁部徐变观测数据录入表...................................... 错误！未定义书签。

建筑物沉降观测记录一、引言建筑物沉降是指由于地下土壤的压缩或沉积、荷载作用等原因，建筑物在竖直方向上发生下沉变形。

沉降是建筑物工程中一个重要的技术问题，特别是对于高层建筑和重要设施，沉降观测是必不可少的工作。

本文将对建筑物进行沉降观测并进行记录和分析。

二、沉降观测设备和方法1.观测设备本次沉降观测使用的设备包括测沉点、测墩、水准仪、测斜仪等。

其中，测沉点用于测量建筑物的沉降情况，测墩用于测量地表的沉降情况，水准仪用于测量建筑物的高程变化，测斜仪用于测量建筑物倾斜情况。

2.观测方法沉降观测分为两个阶段进行。

第一阶段是基准期观测，即在建筑物完工后，对建筑物进行首次观测，确定建筑物的初始沉降情况。

第二阶段是日常观测，即在建筑物使用期间，定期对建筑物进行观测，监测沉降的变化情况。

三、观测数据记录与分析1.基准期观测数据在基准期观测中，我们选取了不同位置的测沉点和测墩进行观测。

观测周期为每个月一次，观测时间为1年。

观测数据如下表所示：观测点，观测时间（月），沉降值（mm）--------，----------------，--------------A，0，0B，0，0C，0，0D，0，0E，0，0注：观测点A、B、C、D、E分别代表不同的测沉点。

通过对基准期观测数据的分析，我们可以得出以下结论：a)建筑物在基准期观测范围内未出现明显的沉降情况，表明建筑物在初始阶段的沉降较小。

2.日常观测数据在日常观测中，我们每季度对建筑物进行一次观测，观测数据如下表所示：观测点，观测时间（季度），沉降值（mm）--------，------------------，--------------A，1，2B，1，1C，1，3D，1，2E，1，1A，2，4B，2，3C，2，6D，2，5E，2，3A，3，6B，3，5C，3，9D，3，8E，3，6注：观测点A、B、C、D、E分别代表不同的测沉点。

通过对日常观测数据的分析，我们可以得出以下结论：a)在建筑物使用过程中，观测点A、B、C、D、E均出现了不同程度的沉降现象，说明建筑物在使用过程中发生了沉降；b) 观测点C的沉降值最大，达到9mm，说明该处土壤的沉降较明显；c)建筑物沉降值的变化趋势并不平稳，分析其原因可能与土壤的压缩特性和荷载作用有关。

基坑沉降观测测量记录注：如果竣工验收时观测点的沉降、变形尚未稳定，应交待清楚有关继续观测直至稳定为止的事项。

固定水准点应按规定设置、保护好；建筑物上的观测点应布置合理，水平间距符合规定要求，并在平面图上标注其尺寸。

工程名称XXX基坑支护观测日期2019年5月1日观测记录员:工程名称XXX基坑支护观测日期2019年5月15日观测记录员:工程名称XXX基坑支护观测日期2019年5月22日观测记录员:基坑沉降观测测量记录说明：ABC 线在距基坑坡顶线Im 处沿线布置3个观测点，CD 线在距基坑坡顶线Im 处沿线布置3个点，D-J 线 在基坑坡顶线In1处沿线布置3个观测点，-A 线在基坑坡顶线In1处沿线布置3个观测点。

施工单位观测结果:监理（建设）单位核查结论：注：如果竣工验收时观测点的沉降、变形尚未稳定，应交待清楚有关继续观测直至稳定为止的事项。

固定水准点应按规定设置、保护好；建筑物上的观测点应布置合理，水平间距符合规定要求，并在平面图上标注其尺寸。

施工单位项目专业技术负责人：项目专业监理工程师（建设单位项目技术负责监理（建设）项目部（章）年月日工程名称XXX基坑支护观测日期2019年6月5日观测记录员:工程名称XXX基坑支护观测日期2019年6月12日观测记录员:工程名称XXX基坑支护观测日期2019年6月19日观测记录员:工程名称XXX基坑支护观测日期2019年6月26日观测记录员:基坑沉降观测测量记录说明：ABC 线在距基坑坡顶线Im 处沿线布置3个观测点，CD 线在距基坑坡顶线Im 处沿线布置3个点，D-J 线 在基坑坡顶线In1处沿线布置3个观测点，-A 线在基坑坡顶线In1处沿线布置3个观测点。

施工单位观测结果:监理（建设）单位核查结论：注：如果竣工验收时观测点的沉降、变形尚未稳定，应交待清楚有关继续观测直至稳定为止的事项。

固定水准点应按规定设置、保护好；建筑物上的观测点应布置合理，水平间距符合规定要求，并在平面图上标注其尺寸。

1变形：所谓变形，是指工程建筑物由于某种原因而产生的位置、形状和大小的变化，被观测的工程建筑物称“变形体”。

而变形观测则是对变形体进行观测和分析的过程。

变形观测：定期对变形体的有关几何量进行测量，并从观测成果中整理、分析出变形规律的整个过程。

目的：获得变形体产生变形的空间状态和时间特性，确定变形值的大小及稳定程度，同时解释变形的原因。

9变形观测的必要精度取决于：允许变形值的大小和观测目的。

13布设基准点的方法：（1）远设（2）深埋14工作基点的布设要求：变形速度小，且与观测点之间的距离较近。

15测点观测：在实际工作中，可以用工作基点作为过渡性的基点来测定观测点相对于工作基点的位移，我们称为测点观测。

16基点观测：利用固定基点来测定工作基点相对于固定基点的位移，我们称为基点观测。

17变形监测网布网目的：测定网点的变形。

变形监测网图形复杂，多余观测条件多。

变形监测网边短，精度高。

变形监测网可以没有已知数据18垂直位移：是指工程建筑物及其基础在垂直方向的变形，因而又直观的称为沉陷或沉降。

由于沉降观测的方法一般为水准测量，所以其基准点也常称为水准基点。

水准基点的埋设位置应位于拟测建筑物范围外20到25米处。

水准测量的基点可埋设在基岩上或深埋于原状土内。

对于重要的电站和水利工程，水准基点应力求埋于基岩之上。

为了检查水准基点的稳定性，可将其成组的埋设，通常由间距约100M 的每三个点为一组。

由此可以经常观测三点间的高差，这样便可判断出水准基点的高程有无变动。

19观测点：是固定在房屋结构基础、柱、墙上的测量标志。

20沉降观测：是指定期测量观测点相对于水准基点的高差，从而求得观测点的高程，并将不同时期所得的高程加以比较，得出建筑物的沉降数据等资料。

21四固定：（1）固定观测员（2）固定仪器（3）固定施测线路（4）固定观测时间基点观测原则上按一等水准测量的要求实施，要求每千米水准测量高差中数的中误差不大于0.5mm。

3.1 挂篮的监测挂篮的监测试验由施工单位完成。

3.1.1 挂篮静载试验（1）挂篮静载试验目的及流程为检查挂篮的安全性及稳定性，消除挂篮各构件之间非弹性变形，观测挂篮的弹性变形值，为后续的悬臂箱梁挂篮施工模板调整提供可靠数据依据；拼装完毕后，对挂篮进行等载预压以测定挂篮的实际承载能力和梁段荷载作用下的变形情况。

进行荷载试验时，加载应模拟最重的梁段荷载分布情况进行等效、逐级加载，测定各级荷载作用下挂篮产生的挠度和最大荷载作用下挂篮控制杆件的内力。

根据各级荷载作用下挂篮产生的挠度绘出挂篮的荷载—挠度曲线，为悬臂施工的线形控制提供可靠的依据。

具体试验工艺流程如图3-1所示。

图3-1 挂篮静载试验工艺流程图（2）加载挂篮拼装完成、各项准备工作经检查确认后，方可进行加载试验；加载试验在施工现场进行。

根据现场的实际条件，加载方法采取模拟施工中挂篮受力最不利的梁段荷载堆积砂包进行等效、逐级加载。

加载过程按三级进行，预压荷载分三级；分级加载形式可参考50％→100%→120%，每级加载间隔12h，以备荷载稳定后观测。

加载过程中严格控制两只挂篮不平衡预压重量。

（3）卸载加载完毕后稳定12小时即可按相反方向分级卸载，卸载间隔时间为12小时，卸载用吊车卸载，严禁抛掷，以免发生安全事故。

（4）变形观测观测部位：底篮前底横梁的四根吊带处各设置一个观测点，即1-1、1-2、1-3 、1-4测点：上前横梁的四根吊带处各设置一个观测点，即2-1、2-2、2-3、2-4测点；每片主桁的前端销子处设置一个观测点，即3-1、3-2测点；每片主桁的前支腿处各设置一个观测点，即4-1、4-2测点；每片主桁的后锚处各设置一个观测点，即5-1、5-2测点。

具体布置见下图3-2、3-3。

观测内容：挂篮主桁的非弹性变形、竖向弹性变形及挠度曲线。

观测方法：观测数据用水准仪测定，每加载一级荷载观测一次观测点，并作好记录。

加载完毕后每隔2小时测量一次，待其稳定后保持24小时荷载，然后卸载。

变形监测（外观部分）1 一般规定1.1变形观测是针对工业与民用建筑物、构筑物、建筑场地、地基基础、大（中、小）型水坝等进行观测，评价风险，保证安全。

1.2 大型或重要工程建筑物、构筑物，在工程设计时，应对变形监测统筹安排。

施工开始时，即应进行变形监测。

1.3 变形监测首先建立变形监测控制网，其具有高精度性和相对独立性的特点。

其作用在于依靠控制网提供的基准点的准确数据，利用观测值计算出变形观测点的坐标、高程；并验证工作基点相关数据的准确性和可靠性，如工作基点发生损毁或位移时，可依据变形监测控制网补建或纠正工作基点。

当变形监测控制点损毁或发生位移亦可通过其他稳固的网内控制点进行修复。

变形监测控制网是变形观测的基础，它为监测工作提供可靠的观测起算数据，并验证和检测工作基点的可靠性。

使不同时期的观测数据建立在一个相同的观测基础上，从而具有可比性。

同时，变形监测控制网是各工作基点修正、恢复的依据，保障变形观测系统的可靠安全运行。

1.4变形监测点，宜分为基准点、工作基点和变形观测点。

其布设应符合下列要求：一、每个工程至少应有3个稳固可靠的点作为基准点；二、工作基点应选在比较稳定的位置。

对通视条件较好或观测项目较少的工程，可不设立工作基点，在基准点上直接测定变形观测点；三、变形观测点应设立在变形体上能反映变形特征的位置。

1.5 变形测量的等级划分及精度要求，应符合表1.4的规定。

坡监测等注：①变形点的高程中误差和点位中误差，系相对于最近基准点而言；②当水平位移变形测量用坐标向量表示时，向量中误差为表中相应等级点位中误差的1/；③垂直位移的测量，可视需要按变形点的高程中误差或相邻变形点高差中误差确定测量等级。

1.6变形测量的观测周期，应根据建筑物、构筑物的特征、变形速率、观测精度要求和工程地质条件等因素综合考虑。

观测过程中，根据变形量的变化情况，应适当调整。

1.7 每次变形观测时，宜符合下列要求：一、采用相同的图形（观测路线）和观测方法；二、使用同一仪器和设备；三、固定观测人员；四、在基本相同的环境和条件下工作。

沉降变形观测作业指导书1.适用范围适用于阜蒙制梁场生产期间制梁台座、存梁期间存梁台座的沉降观测，预制箱梁梁体徐变变形观测。

2.作业准备2.1内业技术准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

2.2外业技术准备电子准仪、两米条码尺均经过相关检测部门鉴定合格。

3.技术要求梁场建立独立的水准网，共布设6个工作基点，定期对水准网进行复测，若高差值之差在1mm以内，则认为工作基点稳定。

制存梁台座各设置4个沉降观测点：制梁台座：如连续观测的当次沉降量小于2mm时，可判定其沉降稳定。

以后每台座每生产10片梁进行一次观测。

存梁台座：有相邻两次的沉降量均小于0.5mm，并且不均匀沉降量小于2mm，则判定沉降已稳定。

4.施工程序和工艺流程4.1梁场水准监测网的建立；4.2制、存梁台座沉降观测标的埋设；4.3预制箱梁梁体徐变变形观测标的埋设；4.4生产期间制梁台座的沉降观测；4.5存梁期间存梁台座的沉降观测；4.6预制箱梁梁体徐变变形观测。

5.施工要求5.1施工准备检查工作基点完好情况，定期对水准网进行复测。

5.2施工工艺5.2.1水准点、工作基点和沉降观测点的布设梁场建立独立的水准网，共布设6个工作基点,定期对水准网进行复测，假如高差值之差在1mm 以内，则认为工作基点是稳定的。

5.2.2存梁台座观沉降观测 (1)观测点布设在存梁台座设置4个观测点，台座浇筑前预埋直径18钢筋，钢筋外露混凝土面2cm 。

观测点位于横桥向台座中心线，距离存梁台座地基端部10cm 处，见图5-1。

图5-1 存梁台座沉降观测点布设示意图(2)观测周期每个存梁台座在首次存梁前进行观测并记录标高，落梁后立即观测，1h 、2h 各观测一次、第2天观测两次，第3天、第4天、第5天、第6天、第7天各观测一次；之后3天观测一次直至沉降稳定为止。

汇总整理沉降观测记录。

(3)沉降评定相邻两次的沉降量均小于0.5mm ，并且不均匀沉降量小于2mm ，满足设计及施工规范的要求，则判定沉降已稳定，可停止连续观测。
