TBS植物护坡施工方案

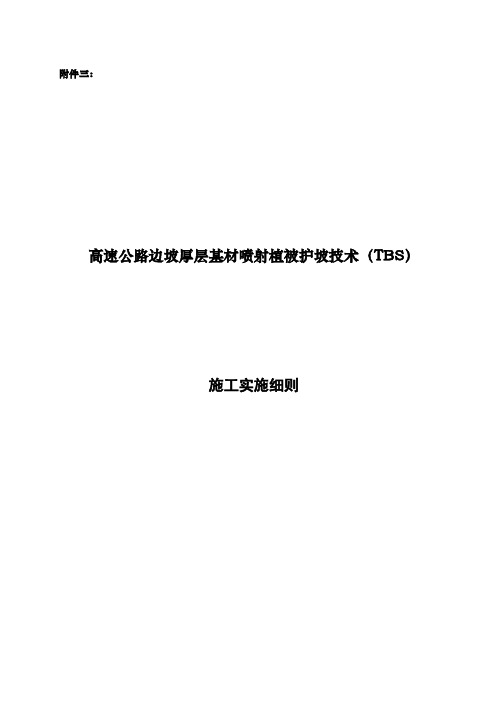

附件三：高速公路边坡厚层基材喷射植被护坡技术（TBS）施工实施细则1.总则1.1 为在岩石边坡施工绿色植被护坡而制定本施工实施细则。

1.2本细则适用于硬质岩边坡、软质岩边坡、土石混合边坡、瘠薄土质边坡的绿色护坡工程。

1.3厚层基材喷射植被护坡技术（TBS）应符合施工图设计要求，并应满足本暂行规定。

如有矛盾，应以设计要求为准，当需要补充、修改或变更设计时，应取得设计单位同意，并进行相关变更。

1.4厚层基材喷射植被护坡施工前，施工单位应按施工图的设计要求，认真编制厚层基材喷射植被护坡施工组织设计。

1.5厚层基材喷射植被护坡施工应根据施工技术、施工工艺和施工组织设计进行，并应进行工序检验，当上道工序合格后，下道工序方可施工。

1.6在厚层基材喷射植被护坡施工中，应执行本细则，如有未尽事项，参照国家和行业现行的有关标准和规范的规定执行。

2.基本要求2.1厚层基材喷射植被护坡技术（TBS）是采用砼喷射机将基材与植被种子的混合物，按照设计厚度均匀喷射到需防护的工程坡面的绿色护坡技术。

其技术是通过在坡面喷射一层结构类似于自然土壤且能够贮存水分和养分的植物生长所需的基层材料，解决岩石边坡无法生长植物的问题。

2.2厚层基材喷射植被护坡主要由锚杆、网和基材混合物三部分组成。

2.2.1 锚杆用于深层稳定的边坡，其主要作用是将网固定在坡面上，根据岩石坡面破碎状况，长度一般为50～100cm。

2.2.2 依据边坡类型选用普通铁丝网、镀锌铁丝网或土工网。

2.2.3基材混合物由绿化基材、种植土、纤维和植被种子，按一定比例混合而成。

（1）绿化基材由有机质、肥料、保水剂、稳定剂、团粒剂、酸度调节剂、消毒剂等按一定比例混合而成。

绿化基材的主要作用是：提供植物生长所需的合理的物理结构；保证坡面基材混合物的稳定，抵抗雨水的侵蚀；提供植物长期生长所需的平衡养分；保障植物长期生长的水分平衡；与植物共同作用，封闭坡面，防止坡面的风化剥落。

（2）种植土一般应选择工程场地原有地表种植土，并粉碎风干过8mm筛。

植物护坡施工方案 1. 引言 本文档旨在为植物护坡施工方案提供详细的指导和步骤。植物护坡是一种环保、经济、美观的施工方式，可以有效地防止土壤侵蚀、保护坡面。

2. 施工前的准备工作 在进行植物护坡施工之前，需要进行以下准备工作： 1. 调查和评估：对施工区域进行调查和评估，包括斜坡的坡度、土质、水土流失情况等。根据评估结果确定合适的植物种类和种植密度。

2. 设计方案：根据评估结果制定植物护坡的设计方案，包括植物选种、种植方式、施工材料等内容。 3. 材料准备：准备所需的植物种子或苗木、施工工具和材料，确保施工过程顺利进行。

3. 施工步骤 植物护坡施工可以分为以下步骤： 1. 准备斜坡表面：清除斜坡表面的杂草、石块和其他障碍物，确保植物能够生长并牢固地扎根在土壤中。

2. 植物选种和种植：根据设计方案选择适合的植物种类，在斜坡表面进行种植。可以选择耐旱、耐寒、耐风的植物，以适应不同的气候和土壤条件。

3. 植物维护：种植完成后，需要进行植物的定期浇水、修剪和施肥等维护工作，保证植物的生长和健康。

4. 监测和修复：定期检查植物护坡的效果并进行修复。如果发现植物死亡或坡面出现松动，需要采取相应的修复措施，避免进一步的土壤侵蚀。 4. 安全措施 在进行植物护坡施工时，需要注意以下安全措施： 1. 使用安全工具：使用适当的工具和设备进行施工，确保施工人员和周围环境的安全。

2. 个人防护措施：施工人员应佩戴合适的个人防护装备，包括安全帽、手套和安全鞋等。

3. 安全警示标志：在施工区域设置清晰可见的安全警示标志，提醒他人注意施工区域。

5. 环境保护 在进行植物护坡施工时，需要注意对环境的保护，遵守相关的环境保护法规和标准： 1. 垃圾处理：及时清理施工过程中产生的垃圾和废弃物，进行妥善处理。

2. 水资源保护：合理利用水资源，避免水的浪费和污染。 3. 生态保护：在植物选种和种植过程中，选择本土植物，有助于维护当地生态系统的平衡。

TBS植草护坡施工方案一、编制说明1、编制依据（1）、《绿化营养基（绿化基材）》(Q/71189.91-0.1-2001)；（2）、《公路工程质量检验评定标准》（JTG F80/1-2004）；（3）、《公路工程施工安全技术规范》（JTJ 076-95）；（7）、其它相关文件。

2、编制原则充分考虑工程的特点、工期要求，结合高边坡防护所在地的地质水文、气候气象、工程规模、技术特点及工程造价等因素，结合公司类似工程施工经验及施工机械设备配套能力，力求达到技术先进、经济合理、切实可行、安全可靠，确保招标文件所要求的工期、质量、安全、环保的目标。

3、编制目标1）、质量目标全部工程项目达到规范要求的标准2）、安全目标全面贯彻“安全第一，预防为主”安全生产管理方针，不发生重大机械破损事故，杜绝因工造成的重大人身伤亡事故、重大设备事故、交通事故、火灾事故等，创建平安工地。

3）、文明施工目标严格遵守国家和当地政府的环境保护法律、法规的规定，保护生态环境，防止水土流失，杜绝环境污染事故。

确保施工现场环境整洁、纪律严明、设备完好、物流有序，创文明施工样板工地。

二、工程概况1、施工准备（1）施工场地布置确定施工现场临时占用的场地范围，并制定安全防护措施。

合理布置场地内的原料堆放点、设备间及临时管理用房。

（2）取土地厚层基材喷射植被护坡工程中需要最大量的材料是种植土，种植土的及时供给是制约施工顺利进行的关键因素之一，因此要合理选择取土的场地，保证量的足够。

取土场经现场详细勘查后在施工地就近选取。

并且控制好取土的颗粒大小及改良加工，做好防雨的准备，保证雨后有土可用。

（3）施工用电施工用电的保障从两方面来考虑：其一是利用工程段范围原土建施工单位的电源引至工地现场；其二是自配发电机组。

（4）施工及养护用水厚层基材喷射植被护坡的施工和养护都需要用水，因此，需要保障用水的及时供给。

使用高扬程抽水机组，就近抽取符合标准的水。

（5）临时用房因工期较短，管理人员租用施工地附近的房屋设置相应的部门，施工现场工作人员用房租工程地的民房，工点生产用房搭设简易的活动房屋，以满足临时短期的施工要求为准。

TBS植被护坡简介
厚层基材喷射植被技术在岩石坡面喷射一层结构类似地自然土壤，并且能够贮存水分和养分的植物生长所需的基层材料，较好地满足了岩石边坡植被防护和绿化的需要。

厚层基材喷射植被护坡的基本结构（见图5）由锚杆、网和基材混合物等组成。

其中的基材混合物由绿化基材、种植土、纤维和植被种子等混合而成。

图5厚层基材喷射植被护坡基本结构
厚层基材喷射植被护坡施工工序如图6所示。

图6厚层基材喷射植被护坡施工工序
(1)清理、平整坡面，使其有利于与基材混合物自然结合。

(2)确定锚杆孔位并钻孔。

(3)用水泥砂浆固锚杆。

(4)铺设、固定网并使其张紧。

(5)采用人工将拌制的基材混合物倒入喷射机，然后喷射到岩石边坡上并达到一定厚度。

基材混合物的喷射应分两次进行：先喷射不含草种的基材混合物；后喷射含草种的基材混合物。

(6)前期养护。

喷射施工后的45天内，早晚各一次对坡面喷水湿润，其深度由开始时的3~5cm逐渐向5~15cm过渡，确保种子发芽和幼苗成长。

防护工程12.9.1挡土墙施工1、基础开挖基础采用挖掘机结合人工开挖的方法，并设置排水沟，每隔30~50M设集水井，排水沟设1%的坡度，集中流中向集水井。

基础开挖完成后，必须经晒干、压实，并测量土基密实度，符合设计要求后，方能进行下道工序施工，否则，必须征得设计单位同意方能进入下道工序。

2、垫层施工垫层施工必须满足设计要求，并经夯实后方能进行下道工序施工，夯实前采用人工夯实和机械夯实等方法。

3、浆砌块石挡墙1）挡墙砌筑范围内必须根据设计图纸沉降缝处设置坡度尺，以保证沉降缝的位置与挡墙砌筑质量。

2）本工程为片石砌筑挡墙，故必须选石质好的石料作为基材，其抗压强度及压碎值必须符合设计要求，否则不准用于本工程，石料尺寸宜采用300-400mm 的石料，厚度不小于200mm，挡土墙的砌筑质量主要控制以下几个方面。

3）墙除石质要求外，主要是砂浆质量和砌筑方法。

本工程严禁用括浆法，应采用挤浆方法——即先铺砂浆，再砌石块，使石块与石块有砂浆连接。

4）为保证挡墙砌筑质量，本工程采用三顺一丁和竖缝错位的砌筑方法，以保证挡土墙质量，面层砌筑要求缝宽一致，保证勾缝美观。

5）墙体要求大石料砌筑，石与石之间的空隙可用小石块填筑，如仍有孔隙，可用细石砼填缝。

6）当每层石料砌筑完毕后，必须用湿麻袋覆盖保护。

7）预埋泄水孔，根据设计图纸要正确预埋塑料排水管。

4、压顶砼灌注压顶砼必须保证外观美观，砼表面平整，密实度好，伸缩缝顶留正确，故模板采用定制钢模，砼采用细石砼，砼震捣方法主要是平板震动器，表面收缩主要木质及铁质泥板压面及磨面，砼灌注结束后，必须注意砼养护，防止砼开裂。

5、回填土施工方法本工程墙后回填土采用塘渣回填。

12.9.2护坡施工1、圬工防护施工要点：(1)灌浆及勾缝。

浆砌片石施工和六角块铺设均涉及灌浆和勾缝，灌浆时视水泥强度等级及活性可选用（1∶3.5）～(1∶4.5)的水泥砂浆，勾缝时可选用(1∶2)～(1∶3)的水泥砂浆或1∶0.5∶3的水泥石灰砂浆。

TBS生态植被防护施工技术交底（1）、施工准备：落实材料及材料堆放地，加强班组安全教育，进行安全及技术交底。

（2）、坡面修整：清理坡面杂物及松动岩块，坡面基本达到平整要求，消除落石隐患，减少地表径流。

（3）、规划放样：按图纸要求及变更联系单放样。

（4）、锚杆钻孔、铺网、钉网：锚杆孔眼应垂直岩石坡面，孔径≥25mm，硬质岩边坡挂网采用14#镀锌棱形铁丝网，网孔50*50，网必须拉紧，搭界接宽度≥5cm，使铁丝网与岩石坡面固定;Φ12锚杆，每平方米平均一枚，平均深度在30—60厘米左右，并用浆注孔,加固铁丝网。

对于土石混合边坡和土质边坡，不需要钻孔，主要采用长度为30-60CM的Φ14锚杆和竹桩固定拉紧铁丝网。

（5）、客土吹附：岩石坡面客土吹附采用纤维嵌土、腐植土、缓释营养肥、保水剂、粘合剂等混合材料经过机械充分搅拌后吹附到预先固定的铁丝网上，硬质岩边坡吹附厚度为10CM，土石混合边坡及其它边坡则喷射厚度为4-8CM。

基材混合物的配合比为绿化基材：纤维：植壤土=1：2：2（体积比）。

（6）、喷播植物草种：喷播草种结合工程实际情况，选择根系发达，耐干旱，耐高温，成长快的草种（三叶草、狗牙根、高羊茅），另外根据现场需要可选择一定数量的灌木、藤状品种（胡枝子、紫穗槐、山和欢）。

草种、木纤维、保水剂、粘合剂等混合材料经过机械充分搅拌后吹附到预先喷好的客土上。

（7）、挂设塑料遮阴网或无纺布：在喷播完成后，在喷水养护前，在坡面上挂设遮阴网或无纺布，以防雨水和高压喷水冲击坡面，影响坡面绿化质量。

（8）、养护管理：A、施工完成后，需定期养护，养护按《TBS植被护坡技术养护管理手册》内容进行，包括浇水、施肥、补种、病虫害等防治。

前期成坪前养护，应一直保持坡面湿润，直至草种齐苗。

浇水时应控制喷头与坡面的距离和移动速度，保证无集中的水流冲击草坪坡面；在病虫害多发季节，定期采用广谱杀菌剂杀菌，以防病虫害扩散。

B、后期浇水遵循多浇少次原则，对干旱季节，并适当增加浇水次数。

边坡绿化工程施工方案本文介绍了TBS岩石植被护坡绿化技术在丹江市环库路（东环路段一级公路）工程中的应用。

该工程采用TBS设计图纸进行施工，其中注意事项包括尺寸注明、岩石植被护坡的两种型式、所需材料和施工步骤等。

施工技术方面，锚杆采用Φ14-18钢筋，锚固体采用M30水泥砂浆，绿化基材采用有机质等材料制成，草种选用混配种子组合。

施工过程中需要进行标准试验，修整坡面，打锚杆并挂上镀锌编网，喷射绿化基材混合物并喷播植草，最后进行后期养护。

施工方法：处理坡面：在施工前，需要对边坡进行全面检查，进行平整清理，尽可能清除不利草籽生长的石块和建筑垃圾等杂物。

对于较坚硬的土质边坡，还需要适当将表层刨松，为喷播作业做好准备。

钻孔插锚：在插锚杆前，需要保证位置正确，防止高低参差不齐和相互交错。

锚杆应由专人制作，为使锚杆置于钻孔的中心，应在锚杆每隔1500mm设置定位器一个。

钻孔完毕后应立即安插锚杆以防塌孔。

注浆管在使用前应检查有无破裂和堵塞，接口处要牢固，防止注浆压力加大时开裂跑浆。

注浆管应随锚杆同时插入，在灌浆过程中看见孔口出浆时再封闭孔口。

灌浆前要用水引路、润湿输浆管道。

灌浆后要及时清洗输浆管道、灌浆设备。

灌浆后自然养护不少于7天。

压力灌浆：在插锚杆后，需要进行压力灌浆。

在灌浆前，需要用水引路、润湿输浆管道。

灌浆后要及时清洗输浆管道、灌浆设备。

灌浆后自然养护不少于7天。

开挖平台截水沟及砌筑：在坡面上铺设镀锌铁丝网，注意网与网之间搭接部位不少于15cm。

然后用U型钢钉将镀锌铁丝网固定于坡面上，并使用网紧贴在坡面上之间不能有空隙。

在固定好的镀锌铁丝网上灌泥浆或撒疏松有机质土，每10㎡的基材厚度为10㎝。

换填种植土：在砌筑完成后，需要进行换填种植土的工作。

种籽配置：按事先确定的配种方案和一次施工面积将所需草籽，根据不同种子性和施工的需要分别采用冷水浸种、层积催芽，升温催芽，化学药浸泡等处理，促使种子提早发芽，提高发芽率。

植物护坡技术方案施工流程一、前期准备在进行植物护坡施工前，必须进行详细的前期准备工作。

这包括对施工区域的地形、气候、土壤类型等进行详细的调查和分析，以确定最适合的植物护坡方案。

同时，还需要制定详细的施工计划，包括施工时间、人员、设备、材料等方面的安排。

二、坡面设计坡面设计是植物护坡的关键步骤之一。

设计应根据地形、坡度、水流等因素，确定合理的坡面结构，以确保坡面的稳定性和安全性。

同时，还需要考虑植物的生长空间、根系分布等因素，以确保植物能够在坡面上生长良好，起到护坡的作用。

三、土壤改良在进行植物护坡施工前，通常需要对土壤进行改良。

这包括增加土壤有机质、改善土壤结构、提高土壤肥力等措施，以创造有利于植物生长的环境。

土壤改良的具体方法应根据土壤类型和植物需求进行选择。

四、植物选择植物选择是植物护坡的重要环节。

应根据施工区域的气候、土壤、水分等条件，选择适应性强、生长迅速、根系发达的植物。

同时，还需要考虑植物的景观效果，以确保护坡后的坡面既具有生态功能，又具有美观性。

五、种植施工种植施工是植物护坡的核心步骤。

在种植前，应对坡面进行整理，清除杂物、平整地面等。

然后，按照设计要求进行植物种植。

种植过程中，应注意植物之间的距离、深浅、方向等，确保植物能够正常生长。

六、养护管理养护管理是确保植物护坡效果的关键。

在种植后，应定期对植物进行浇水、施肥、修剪等养护工作，以确保植物能够健康生长。

同时，还需要对坡面进行定期检查，及时发现并处理可能出现的问题。

七、效果评估在植物护坡施工完成后，应对其效果进行评估。

评估内容包括坡面的稳定性、植物的生长情况、景观效果等。

通过评估，可以了解植物护坡的效果，为后续的维护和管理提供依据。

八、后期维护后期维护是确保植物护坡长期有效的关键。

在植物生长过程中，应定期进行修剪、施肥、浇水等工作，以保持植物的健康生长。

同时，还需要对坡面进行定期检查和维护，及时处理可能出现的问题，确保植物护坡的长期效果。

TBS护坡绿化防护
路堑边坡开挖达到设计要求，且边坡稳定时，应及时进行坡面防护和TBS植被护坡绿化，以防岩质风化造成路堑病害。

岩石边坡必须采用TBS植被护坡绿化技术，达到边坡防护和坡面植被持续稳定生长的效果，保持了水土、稳定了边坡，形成优美的公路景观。

TBS绿化植被防护施工必须严格按设计进行。

具体施工工艺如下：
1）清理、平整坡面
岩石坡面光面爆破后，先平整坡面，坡面的不平整度≤30cm，对于稳定整块硬质岩凸起孤石可不清理。

2）钻空安装锚杆
孔位和深度符合设计要求，孔眼应垂直坡面，孔径≥25mm，并用水泥固定锚杆，填满钻空并捣实；对于土石混合边坡和土质边坡，不需要钻孔；周边锚杆需加密一倍。

3）挂网
挂网应在锚杆可受力后进行，网必须张拉紧，网间搭接宽度≥5cm，并间隔30cm用18#铁丝绑扎牢固。

4）配比、拌和基材
基材混合物的配合比为绿化基材：纤维：植壤土=1：2：2（体积比）；绿化基材必须采用TBS护坡专用C型，其技术指标应符合Q-71189.91-9.1-2001《绿化营养基（绿化基材）》的规定。

绿化基材
搅拌时间不得少于90秒种。

5）喷射基材混合物
喷射基材混合物前必须充分湿润坡面；必须严格控制风压、风量、保证枪口风压在4500~5500Pa的范围内，严禁不分坡面高低，全风压、全风量作业；喷射厚度应厚薄均匀且符合设计要求。

6）植被种植
将基材混合物和种子按比例均匀混合，喷射在已喷射基材混合物的边坡上，其厚度为10mm~20mm。

7）最后进行养护管理、病虫防治和交工验收。

1、工程概况本项目位于xx市，为南北走向起于美林街道金枝村与“xx市教育中心路网学园中路（北延伸段）工程”衔接，上跨东溪及下穿漳泉肖铁路，终至洪濑镇扬美工业区S307省道上与新建洪四路形成十字交叉，全长约11.861km。

本项目共分两个标段进行设计，一标段起止桩号为K0+000~K5+500。

本标段K0+930～K1+030设计4级开挖边坡，K1+820～K1+960设计3级开挖边坡，K3+440～K3+640设计3级开挖边坡。

其中K0+930～K1+030右侧，最大挖方高度分别为35.6米。

K0+930～k1+030右侧第一级边坡坡率1:0.5；第二级边坡坡率1:0.75；第三极边坡坡率1:0.75；第四级边坡坡率1:1。

K0+930～k1+030右侧边坡第一、二级采用TBS植草防护；边坡第三级采用预应力锚杆框架结构拱形骨架植草防护，框架宽9m，设9孔预应力锚杆。

其中锚杆长为16m，锚固段长均为7m，设计拉力为250KN；边坡第四级采用拱形骨架植草结合液压喷播植草防护。

地质情况：第一、二级为中风化凝灰熔岩；第三级为碎块状强风化凝灰熔岩；第四级为砂土状强风化凝灰熔岩和残积砂质粘性土。

2、编制依据（1）《公路工程技术标准》（JTG B01－2014）（2）《公路路基施工技术规范》（JTG F10-2006）（3）《公路工程质量检验评定标准》（JTG F80/1-2012）（4）《城镇道路工程施工与质量验收规范》（CJJ1-2008）（5）《公路土工试验规程》（JTG E40-2007）3、施工准备2.1、施工准备工作为：施工调查、核对设计文件，进行交桩、定线复测、测设。

施工边界桩，清理施工场地，根据需要准备营业线防护加固设备，施工中做好地表水的防排工作。

施工调查包括下列内容：2.1.1、核对岩土类别，弃土石方位置和运土石方条件等；2.1.2、预先做好堑顶截排水或设置临时排水系统，排出的水不危及附近路线路基稳定。
