九年级物理欧姆定律计算题专项练习

九年级物理欧姆定律专项训练100(附答案)一、欧姆定律选择题1．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。

若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）A. R1和R2的阻值之比是2：1B. R2的阻值是20ΩC. 电压表示数仍是6VD. R2消耗的功率为0.4W【答案】 B【解析】【解答】当S1、S2同时闭合时，等效电路图如图所示：由图可知，电源电压为6V，即R1两端的电压为6V，则R1的阻值：R1===20Ω当S2闭合S1断开时等效电路如图所示：由图可知两电阻串联，电压表仍测电源的电压，所以电压表示数为6V，故C正确；电路中的总电阻R总===30Ω，R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故B错误所以R1：R2=20Ω：10Ω=2：1，故A正确；R2消耗的电功率P=I′2R2=（0.2A）2×10Ω=0.4W，故D正确；故选B．【分析】先画出等效电路图；当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由P=I2R可求R2消耗的功率．2．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．3．小华设计了一种输液提示器，能在护士站观察到药液量的变化。

深圳龙文一对一九年级物理《17.2欧姆定律》基础计算题题（人教版附答案）1、如图所示的电路中，电阻R1为5Ω．当开关S断开时，电流表的示数为2A；当开关S闭合时，电流表的示数为2.5A，此时灯泡L正常发光．求：（电源电压保持不变）（1）电源电压U；（2）灯泡正常发光时的电阻R2．（3）灯泡正常发光时整个电路的总电阻R．2、如图甲所示的电路中，电源电压保持6V不变，R1的阻值为10Ω。

闭合开关S，电压表的示数如图乙所示。

（1）求通过电阻R1的电流；（2）求电阻R2的阻值；3、如图所示电路中，电源电压不变，灯L标有“4V、0.5A”字样，定值电阻R的阻值为10Ω。

闭合开关S，灯L正常发光．则（1）灯泡正常发光时的电阻？（2）电流表的示数是多少？（3）电源电压是多大？4、有的小汽车前排座位中安装有高低档的电加热，其工作原理相当于如图所示的电路图，其中R1＝12 Ω，R2＝6 Ω，闭合开关后，通过R1的电流为2 A.求：(1)R1两端的电压；(2)通过R2的电流．5、如图甲所示，在2015年某工厂要研发一种新型材料，要求对该材料的承受的撞击力进行测试．在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关s，由静止自由释放重物，经撞击后样品材料仍完好无损．从重物开始下落到撞击样品的这个过程中，电流表的示数I随时间t变化的图象如图乙所示，压力传感器的电阻R随压力F变化的图象如图丙所示．电源的电压=24V，定值电阻R0=10Ω．求：（1）在重物下落的过程中，压力传感器的电阻是多少？（2）在撞击过程中，样品受到的最大撞击力是多少？6、如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A．求（1）通过电阻R1的电流；（2）电阻R2的阻值．7、如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．8、在如图所示的电路中，电源电压U=8V，且保持不变，R1=10Ω，R2=40Ω．试问：（1）若开关S1闭合，S2断开，当滑片P滑到a端时，电流表的示数为0.2A，此时滑动变阻器R的电阻值为多大？（2）若开关S1、S2均闭合，当滑片P滑到b端时，电流表的示数是多少？9、如图29所示，电源两端电压为9V并保持不变，电阻R1的阻值为12Ω．当开关S闭合时，通过电阻R2的电流是0.25A。

九年级物理欧姆定律典型题一、串联电路1．如图所示，电阻R 1=12欧。

电键SA 断开时， 通过的电流为0.3安；电键SA 闭合时，电流表的示数为 0.5安。

问：电源电压为多大？电阻R 2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P 在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。

3．在如图所示的电路中，电源电压为6伏且不变。

电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表。

闭合电键S ，电流表示数为0.2安。

求：（1）电压表的示数；（2）电阻R 2连入电路的阻值；二、并联电路两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L 1的电阻为10欧姆，求：1)泡L 2的电阻2)灯泡L 1和L 2中通过的电流3)干路电流三、取值范围如右图所示的电路中，R 1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V 并保持不变。

电流表量程为0~0.6A ，电压表的量程为0~3V 。

求：①为保护电表，则滑动变阻器的变化范围为多少？②当滑动变阻器R 2为8Ω时，电流表、电压表的示数分别为多少？四、电路变化题1、如图2所示的电路中，电源电压是12V 且保持不变，R 1=R 3=4Ω, R 2＝6Ω.试求：（1）当开关S 1、S 2断开时，电流表和电压表示数各是多少？（2）当开关S 1、S 2均闭合时，电流表和电压表示数各是多少？2．如图甲所示电路，滑动变阻器的最大阻值为R 1=40Ω，电源电压及灯L 的电阻保持不变。

当S 1、S 2均闭合且滑片滑到b 端时，电流表A 1、A 2的示数分别为如图23乙、丙所示；当S 1、S 2均断开且滑片P 置于变阻器的中点时，电流表A 1的示数为0.4A ，求：(1)电源的电压； (2)R 2的电阻；(3)灯L 的电阻；?滑动变阻器专项1、如右图，电源电压为18V ，R 2是0~50Ω的变阻器，合上S 后，A 表示数为0.5A ，V 表示数为5V ，求⑴、R 1和变阻器接入电路中部分的电阻是多少。

人教版九年级全一册物理17.2欧姆定律高频计算题专训计算题专辑1．如图的电路中，电源电压U=6V且保持不变，定值电阻R1=6Ω，定值电阻R2=4Ω，求：（1）只闭合S1，通过R1的电流是多大？（2）只闭合S2，R2两端的电压是多大？（3）从只闭合S2和S3的状态到只闭合S1和S3的状态，干路中的电流变化了多少？2．从执行酒驾重罚新规定以来；交警广泛使用的酒精测试仪的工作原理相当于图甲所示；电源电压恒为12V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，如图乙所示；使用前要通过调零旋钮（即滑动变阻器R1的滑片）对测试仪进行调零（酒精气体浓度为零），此时电压表的示数为9V；求：（1）当酒精气体的浓度为0时，电流表的示数为多少？（2）电压表的示数为9V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变；某驾驶员对着测试仪吹气20s，若电流表的示数达到0.3A，试通过计算判断被检测者是否酒驾？（现在国际公认的酒驾标准是0.2mg/mL≤酒精气体浓度≤0.8mg/mL）3．如图所示，电阻R1为20Ω，电源两端电压为12V。

开关S闭合后，求：(1)当滑动变阻器R接入电路的电阻R2为40Ω时，通过电阻R1的电流I；(2)当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1的电流I＇。

4．如图所示的电路中，电源电压为6V 且保持不变，2R 为滑动变阻器，1R 为定值电阻。

闭合开关S 后，滑片P 从b 端移动到a 端的过程，电压表示数U 与电流表示数I 的关系图象如图所示。

求：（1）定值电阻1R 的阻值；（2）当滑片P 在2R 中点时，电流表的示数。

5．在如图所示的电路中，1210R R ==Ω，当开关1S 断开，开关 2S 闭合时，电流表的示数为1 A ；当开关1S 、2S 均闭合时，电流表的示数为3A ；求：(1)电源电压；(2)3R 的阻值；(3)当开关1S 和2S 都断开时电流表的示数。

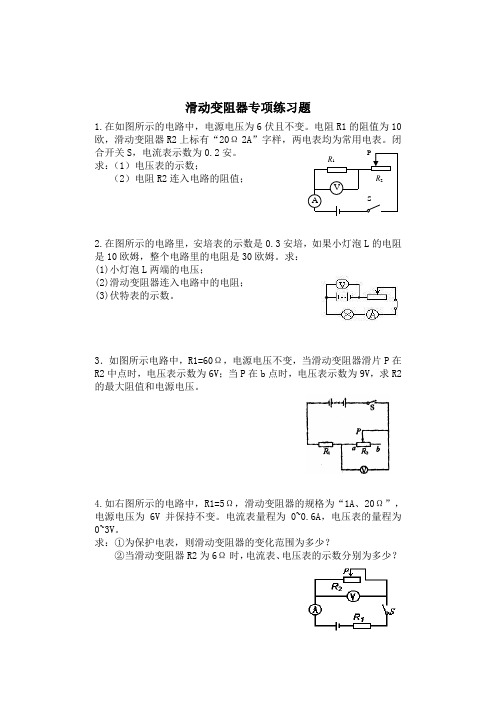

R1S R 2 P V A 滑动变阻器专项练习题1.在如图所示的电路中，电源电压为6伏且不变。

电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。

闭合开关S ，电流表示数为0.2安。

求：（1）电压表的示数；（2）电阻R2连入电路的阻值；2.在图所示的电路里，安培表的示数是0.3安培，如果小灯泡L 的电阻是10欧姆，整个电路里的电阻是30欧姆。

求：(1)小灯泡L 两端的电压；(2)滑动变阻器连入电路中的电阻；(3)伏特表的示数。

3．如图所示电路中，R1=60Ω，电源电压不变，当滑动变阻器滑片P 在R2中点时，电压表示数为6V ；当P 在b 点时，电压表示数为9V ，求R2的最大阻值和电源电压。

4.如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为6V 并保持不变。

电流表量程为0~0.6A ，电压表的量程为0~3V 。

求：①为保护电表，则滑动变阻器的变化范围为多少？②当滑动变阻器R2为6Ω时，电流表、电压表的示数分别为多少？5.如右图，电源电压为18V，R2是0--50Ω的变阻器，合上S后，A表示数为0.5A，V表示数为5V，求（1）R1和变阻器接入电路中部分的电阻是多少。

（2）如果A表的量程是0--0.6A，V表的量程是0--15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少？6.如图所示电路，电源电压为6V且保持不变，已知电阻的阻值为200欧姆，电阻的阻值为300欧姆。

当滑动变阻器的滑片从端移到端时，电压表示数的变化情况是（）A、6V--0VB、3.6V--6VC、6V--3.6VD、6V--2.4V抚顺近4年来中考试题---欧姆定律部分2010年18．如图所示电路中，电源电压恒定，闭合开关后，将滑动变阻器的滑片向右端移动的过程中，(不考虑温度对灯丝电阻影响)下列说法正确的是( )A．电流表示数变小，电压表示数变大B．小灯泡变暗，电压表示数变小C．电压表和电流表示数之比不变D．电路的总电流变小29．(6分)小奕同学在“测量小灯泡电阻”实验中，选择两节新的干电池做电源，小灯泡的额定电压是2．5 V，灯泡的电阻约为10 Ω，滑动变阻器上标有“20 Ω 1 A”字样。

苏科版九年级物理上册第十四章欧姆定律专项练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是甲、乙两电阻的电压与电流关系图像，下列说法正确的是（）A．甲、乙电阻之比是1∶2B．甲、乙电阻并联在电路中电流之比为1∶1C．甲、乙电阻并联在电路中电功率之比为1∶2D．将甲、乙电阻串联在6V 的电路中电压之比为1∶22、如下图所示：R1＝10Ω，R2＝5Ω，当S闭合时，电流表A1和A2的示数之比为（）A．1︰2 B．2︰1 C．2︰3 D．3︰23、将滑动变阻器与一只小灯泡串联连入电路，若滑动变阻器滑片P向D端移动时，灯泡亮度变暗，则滑动变阻器连入的接线柱应是（）A．A和B B．B和D C．A和C D．C和D4、如图所示的电路中，R1是定值电阻，R2是滑动变阻器，当合上开关S时，如果电流表的示数减少，那么（）A．R2上的滑片在向左滑动B．电压表的示数增大C．电压表的示数也减少D．电压表的示数不变5、连接在电路中的两段导体甲和乙中的电流与其两端电压的关系如图所示。

由图中信息可知（）A．甲导体的电阻为10ΩB．乙导体的电阻为5ΩC．当甲、乙两导体串联在电压为1.5V的电路中时，通过甲导体的电流为0.3AD．当甲、乙两导体并联在电压为1.5V的电路中时，干路电流为0.45A6、如图所示电路中，电源电压保持不变，开关S闭合后，滑动变阻器的滑片P向右移动时（）A．电流表示数变大B．电流表示数不变C．电压表示数变大D．电压表示数变小7、关于导体的电阻下列说法正确的是（）A．导体的横截面积越大，电阻越大B．长度相同的铜导线和铝导线，铝导线的电阻大C．导体电阻的大小取决于导体本身D．由RUI可知，导体的电阻与其两端的电压和通过导体的电流有关8、如图甲，当开关S从2转到1时，根据电流表和电压表对应的示数，U-I坐标系中描绘了相对应的点，如图乙，有关判断正确的是（）A．电源电压为8V B．R2的阻值为10ΩC．R1的阻值为20ΩD．R2两端的电压为4V9、如图所示，某调光小台灯的亮度可以通过亮度调节旋钮来控制。

九年级物理欧姆定律典型题一、串联电路1．如图所示，电阻R 1=12Ω。

开关SA 闭合时，电流表的示数为 0.5 A ；开关SA 断开时， 通过的电流为0.3 A 。

求：电源电压为多大？电阻R 2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，电阻R 1=30Ω，当滑片P 在最左端时，电流表读数为0.2 A ，求：（1）电源电压 （2）滑动变阻器移到右端时，电流表和电压表的读数。

3．在如图所示的电路中，电源电压为6V 且不变。

电阻R 1的阻值为10Ω，滑动变阻器R 2上标有“20Ω 2A”字样。

闭合开关S ，电流表示数为0.2 A 。

求：（1）电压表的示数； （2）电阻R 2连入电路的阻值；二、并联电路两个电阻并联在电路中，电源电压为6V ，R 1的电阻为10Ω，电流表示数1A ，求：通过R 2的电流和R 2的电阻。

三、取值范围如右图所示的电路中，R 1=5Ω，滑动变阻器的规格为“1A 、20Ω”，电源电压为4.5V 并保持不变。

电流表量程为0~0.6A ，电压表的量程为0~3V 。

求：为保护电表，则滑动变阻器的变化范围为多少？电压表和电流表的取值范围？四、电路变化题 1、如图2所示的电路中，电源电压是12V 且保持不变，R 1=R 3=4Ω, R 2＝6Ω.试求： （1）当开关S 1、S 2断开时，电流表和电压表示数各是多少？ （2）当开关S 1、S 2均闭合时，电流表和电压表示数各是多少？R 1SR 2 P V A 图22、如图甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L的电阻保持不变。

当S1、S2均闭合且滑片滑到b端时，电流表A1、A2的示数分别为如图23乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，求：(1)电源的电压；(2)R2的电阻；(3)灯L的电阻；电功率综合计算计算应用题1、有一只标有“PZ220—40”的灯泡，接在220V家庭电路中，求：（1）灯泡正常发光时通过它的电流？（2）灯泡正常发光时的电阻？（3）1KW·h电可供此灯泡正常工作长时间？（4）若实际电压为200V，则灯泡的实际功率为多大？2、如图所示电路,电源电压6伏且保持不变,电阻R1的最大阻值为20欧,当滑片P位于中点时,电流表的示数为0.5安.求:(1)通过R1的电流 (2)R2的阻值 (3)R1消耗的功率 (4)电路的总功率3、一台直流电动机，线圈电阻为0.5Ω，接在12V的电源上时，通过的电流为2A。

初三物理欧姆定律专项综合练习题及答案一、选择题1．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。

S闭合，滑动变阻器滑片P由a向b滑动，下列说法正确的是（）A. 电压表V1示数与电压表V2示数之和变大B. 电压表V1示数与电流表A示数的乘积变大C. 电压表V1示数与电流表A示数的比值变大D. 电压表V2示数与电流表A示数的比值变大【答案】D【解析】【解答】等效电路图如下，R1与R2串联，V1测R1两端的电压，V2测R2两端的电压。

A、开关S闭合，当滑片P由a向b滑动时，由串联电路的电压特点可知，电压表V1示数与电压表V2示数之和等于电源电压，则两个电压表示数之和不变，A不符合题意；BCD、滑片P由a向b滑动，变阻器R2接入电路的阻值变大，总电阻变大，由I= 知电路中电流变小，电流表A的示数变小；由U=IR可知，定值电阻R l两端电压变小，即V1的示数变小，则V2示数就会变大；所以，电压表V1示数与电流表A示数的乘积变小，B不符合题意；电压表V2示数与电流表A示数的比值变大，D符合题意；由欧姆定律可知，电压表V1与A的示数之比等于定值电阻R1的阻值，所以该比值不变，C 不符合题意。

故答案为：D。

【分析】先画出等效电路图，确认电路的连接方式为串联和电表的测量对象，根据串联电路的特点分析.2．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．3．如图所示电路，电源电压保持不变，R1＝5Ω，滑动变阻器R2的最大阻值为15Ω．闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是（）A. 电流表A的示数变小B. 电压表V的示数增大C. 滑片可在R2上任意移动D. 若滑片移到b端时，R1与R2的电功率之比为3：1【答案】 D【解析】【解答】解：由电路图可知，R1与R2并联，电压表V测电源两端的电压，电流表测干路电流，（1）因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过R1的电流不变，向左移动滑动变阻器滑片P的过程中，R2接入电路中的电阻变小，由I＝可知，通过R2的电流变大，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，A不符合题意；（2）由电路图可知，R2的滑片移至a端时会造成电源短路，所以，滑片不可在R2上任意移动，C不符合题意；（3）因并联电路中各支路两端的电压相等，所以，若滑片移到b端时，由P＝UI＝可知，R1与R2的电功率之比：＝＝＝＝，D符合题意。

欧姆定律计算题专题练习1.如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V，求：（1）电阻R1两端的电压；（2）通过电阻R2的电流．2．如图所示，R1的电阻为20Ω，当开关S闭合后电流表A的示数为2.7A，电流表A1的示数为1.8A．求：（1）电源电压；（2）电阻R2的阻值；（3）电阻R2的1分钟产生的热量．3．如图所示电路图，电源电压6V保持不变，灯L2的电阻是10Ω，闭合开关S，电流表A1的示数是0.3A，不考考虑温度对灯丝电阻的影响，求：（1）灯L1的阻值．（2）电流表A的示数．4．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。

5.如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。

求：⑴、如果开关S1、S2都断开时，电流表电压表的示数是多大？⑵、如果开关S1、S2都闭合时，电流表的示数是多大？6.如图所示，当开关S闭合后，滑动变阻器的滑片在b端时，电压表示数为9V，电流表示数为0.15A；滑片P在中点c时电压表的示数为6V。

求：（1）滑动变阻器R1的最大阻值；（2）电源电压和R2的阻值。

7.如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，安培示数为0.6A,则当S闭合时，安培表的示数为多少？8.如右图所示，电路R1=10Ω，R2=20Ω，R0=20Ω，当S1闭合，S2断开时，电压表的示数为3.0V；当开关当S1断开，S2闭合时，电压表的示数为多少？9.如图所示的电路，R=4Ω，另一个电阻Rx和电源电压U未知，当闭合开关S2，而S1、S3断开时，电流表的示数为0.5A；如果断开S2，闭合开关S1、S3时，电流示数为2.25A。

求：电阻Rx的阻值。

10.如图示的电路中，电源电压若保持不变，R1=4Ω，R2=6Ω。

第十七章欧姆定律专题练习一、单选题1.如图所示的四种电路中，电阻R0为已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻R x阻值的电路是（）A. B.C. D.2.“节能减排，从我做起”，小吴同学养成了随手断开家中暂时可以不用的用电器的习惯．当他断开一个用电器后，家庭电路中不变化的物理量是（）A. 总电流B. 总电压C. 总电阻D. 总功率3.如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大4.定值电阻A和小灯泡B的电流与电压的关系如图所示。

请你根据图判断，下列说法中不正确的是A. 定值电阻A的阻值为5ΩB. 小灯泡B的阻值不可能与定值电阻A的阻值相同C. 将A和B并联后接在2V的电源两端，通电5s则电路消耗的总电能为7JD. 将A和B串联后接在电源两端，测得通过电路的电流为0.3A，则灯泡的功率为0.6W5.用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为I a，I b，a、b两端电压分别为U a，U b，则下列说法正确的是（）A. I a＞I b、U a=U bB. I a＜I b、U a=U bC. I a=I b、U a＞U bD. I a=I b、U a＜U b6.在用电流表、电压表测电阻的实验中，下列注意事项中错误的是（）A. 连接电路之前，先闭合开关B. 连接电路时，可以先从电源的负极开始C. 在无法估计被测值大小时，电流表、电压表应选用较大的量程D. 能将电压表直接接在电源的两极上7.二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小．将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A. U变大，I变大B. U变小，I变小C. U变小，I变大D. U变大，I变小8.在用伏安法测电阻的实验中，某同学列出下列几条注意事项，其中没有必要的是（）A. 连接电路过程中，开关始终是断开的B. 应从电源正极开始接线，开关应靠近电源正极C. 使用电表前要选择量程，调零D. 不准用导线将电源正、负极直接连在一起9.有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压关系如图甲所示。
