测绘技术中如何进行三维视觉测量三维视觉测量作为测绘技术中的一个重要分支，用于获取三维空间中目标物体的几何形状、位置和姿态信息，具有广泛的应用领域。
本文将介绍三维视觉测量的原理、方法和应用，并讨论测绘技术中如何进行三维视觉测量。
一、三维视觉测量的原理三维视觉测量基于计算机视觉和图像处理技术，通过对多幅或多个视角的图像进行分析和处理，获取目标物体的三维信息。
其原理主要包括立体视觉几何、图像匹配和三维重建等。
立体视觉几何是三维视觉测量的基础，通过分析目标物体在多个视角下的图像，确定图像之间的对应关系，从而计算出目标物体的三维坐标。
图像匹配是指在多个视角的图像中找到对应的特征点或区域，将其通过几何变换关系进行匹配，得到目标物体在不同视角下的表面点云。
三维重建是基于图像匹配的结果，通过三维坐标的计算和数据处理技术，生成目标物体的三维模型。
二、三维视觉测量的方法三维视觉测量可以采用多种方法，包括立体匹配、结构光投影、激光扫描和摄像测量等。
立体匹配是最常用的三维视觉测量方法之一，通过对多个视角的图像进行匹配，获取目标物体的三维坐标。
该方法需要相机标定、特征提取和匹配算法等步骤，具有较高的测量精度和稳定性。
结构光投影是一种通过投影特殊图案或光栅来测量物体形状和表面细节的方法。
它利用结构光和相机的关系，通过图像处理和三维重建算法，得到目标物体的三维坐标和形状信息。
该方法适用于表面光滑的物体，具有测量速度快、适用范围广的优点。
激光扫描是一种通过激光束扫描物体表面得到三维坐标的方法。
它利用激光器发射激光束，通过对物体反射的激光进行检测和计算，获取物体表面的三维坐标。
激光扫描具有高精度、全自动化和非接触式等特点，适用于复杂形状的物体测量。
摄像测量是利用相机进行三维测量的一种方法，通过对物体的图像进行处理和分析，获取物体的三维坐标和形状信息。
它可以使用单目或多目相机，根据相机标定和图像处理算法，得到目标物体的三维模型。
摄像测量适用于大范围、复杂形状的物体测量，具有成本低、操作简便的优点。
三维激光扫描的技术标准引言三维激光扫描技术是一种通过激光技术获取目标物体表面信息的成像技术。
它广泛应用于工业设计、建筑测量、考古学和地质学等领域。
为了规范三维激光扫描技术的应用和推广，制定相应的技术标准至关重要。
本文将介绍三维激光扫描的基本原理、技术标准的必要性、制定标准的方法以及具体的标准内容。
一、三维激光扫描技术基本原理三维激光扫描技术通过激光测距仪器发射激光束，然后接收反射光，通过测量激光束的回波时间来确定目标物体的距离，从而实现对目标物体表面的高精度测量。
通过控制激光束的方向和位置，可以实现对目标物体的全方位、全面积的扫描，获得其表面的三维点云数据。
二、三维激光扫描技术标准的必要性1. 保障产品质量：三维激光扫描技术在工业设计和制造领域应用广泛，需要制定标准以确保产品测量数据的准确性和可靠性。
2. 推动技术创新：技术标准的制定可以促进三维激光扫描技术的研发和应用，推动技术创新，提高技术水平。
3. 提高行业规范化水平：制定统一的技术标准可以促进行业的规范化发展，提高行业整体水平。
三、三维激光扫描技术标准的制定方法1. 调研分析：首先需要对三维激光扫描技术的现状进行调研和分析，了解行业需求和技术难点。
2. 制定标准内容：根据调研结果，制定三维激光扫描技术标准的具体内容，包括技术参数、测量精度、设备要求、数据处理等方面。
3. 审查完善：将初步制定的标准内容提交给相关的专家和行业组织进行审查和完善，确保标准的科学性和实用性。
4. 发布实施：经过审查完善后，将三维激光扫描技术标准进行正式发布和实施，并向社会公开，推动标准的贯彻执行。
四、三维激光扫描技术标准的具体内容1. 技术参数：包括激光扫描仪的分辨率、测距范围、扫描速度等参数的要求。
2. 测量精度：规定了三维激光扫描技术在测量精度方面的要求，确保测量数据的准确性和可靠性。
3. 设备要求：规定了三维激光扫描仪设备的质量标准和技术要求，包括外观设计、材料选用、稳定性等方面。

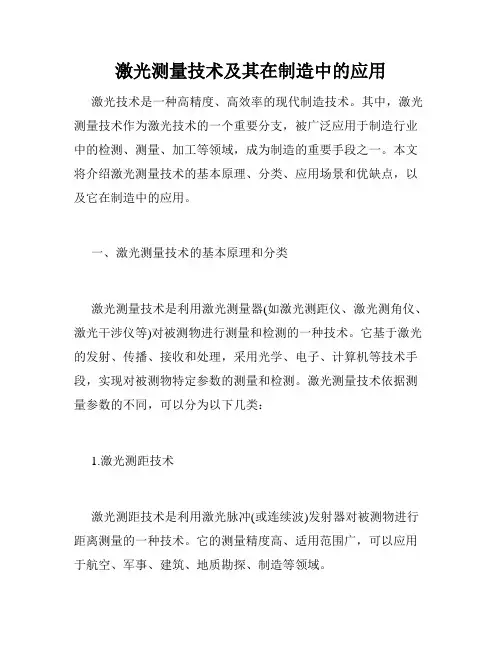

激光测量技术及其在制造中的应用激光技术是一种高精度、高效率的现代制造技术。
其中，激光测量技术作为激光技术的一个重要分支，被广泛应用于制造行业中的检测、测量、加工等领域，成为制造的重要手段之一。
本文将介绍激光测量技术的基本原理、分类、应用场景和优缺点，以及它在制造中的应用。
一、激光测量技术的基本原理和分类激光测量技术是利用激光测量器(如激光测距仪、激光测角仪、激光干涉仪等)对被测物进行测量和检测的一种技术。
它基于激光的发射、传播、接收和处理，采用光学、电子、计算机等技术手段，实现对被测物特定参数的测量和检测。
激光测量技术依据测量参数的不同，可以分为以下几类：1.激光测距技术激光测距技术是利用激光脉冲(或连续波)发射器对被测物进行距离测量的一种技术。
它的测量精度高、适用范围广，可以应用于航空、军事、建筑、地质勘探、制造等领域。
2.激光测角技术激光测角技术是基于三角测量原理，利用激光束的反射、折射、干涉原理，测量两条光线之间的夹角的一种技术。
它主要应用于地质调查、建筑测量、机器制造等领域。
3.激光干涉仪技术激光干涉仪技术是一种多点、非接触式的测量技术。
它利用激光干涉原理，通过测量干涉条纹的变化，来获取被测物形貌、表面状态、位置等信息。
它主要应用于工业自动化、光学加工等领域。
二、激光测量技术的应用场景和优缺点1.应用场景激光测量技术广泛应用于以下领域：①制造业-用于精密加工、质量检测、测量分析等。
②建筑工程-用于测量建筑物高度、角度、布局等。
③环保-用于测量空气、水、土壤等物理、化学参数。
④地质调查-用于地形、地貌、构造及物理地质测量分析。
⑤医药-用于医学成像、医疗设备检测、临床医学等。
2.优缺点激光测量技术具有以下优点：①测量速度快、精度高、自动化程度高。
②测量范围大、测量不受与传统测量方法相比的测量距离限制。
③不会对被测物造成物理损伤，不影响被测物的表面状态。
④支持远程、无线传输，方便数据处理和存储。
测绘技术中的三维测量与建模方法引言：随着科技的不断发展和社会的不断进步，测绘技术也在不断革新与完善。
其中，三维测量与建模方法的应用日益广泛，为我们提供了更加精确和逼真的空间信息。
本文将重点论述测绘技术中的三维测量与建模方法，以及其在不同领域的应用。
一、激光扫描测量技术激光扫描测量技术（Lidar）是一种基于激光雷达原理的三维测量方法。
采用激光扫描仪进行扫描，可以获取曲面的三维坐标信息，并通过计算与绘图来构建三维模型。
激光扫描测量技术具有高精度、自动化程度高等优点，广泛应用于地形测量、建筑物立面测量、文物保护等领域。
二、结构光三维测量技术结构光三维测量技术是一种利用结构光原理进行三维形状重建的方法。
通过投射特殊编码的结构光，可记录目标物体表面的形状信息，再通过图像处理和数学运算等步骤，获取目标物体的三维坐标信息，从而实现真实环境中的三维建模。
结构光三维测量技术可以广泛应用于人体形状测量、工件配合度检测、工艺设计等领域。
三、摄影测量技术摄影测量技术是一种基于航空或航天影像进行三维测量与建模的方法。
通过对多个角度和位置的影像进行解算和处理，可以实现对地面物体的三维坐标测量和建模。
摄影测量技术具有覆盖范围广、成本较低等优势，被广泛应用于地球科学研究、城市规划、生态环境监测等领域。
四、无人机测量技术无人机测量技术是指利用无人机平台进行三维测量与建模的方法。
通过搭载高精度的传感器设备，如全球定位系统（GPS）、惯性导航系统（INS）、激光雷达等，无人机能够实现对地面物体的精确测量和数据采集。
无人机测量技术具有高效、便捷等优点，广泛应用于土地调查、自然灾害监测、矿山勘探等领域。
五、三维建模与可视化技术三维建模与可视化技术是将三维测量得到的数据进行处理和加工，以创建真实、逼真的三维模型或场景。
通过可视化技术的应用，可以实现对复杂空间信息的可视化展示，提供更直观、更直观的观察和分析手段。
三维建模与可视化技术被广泛应用于游戏开发、虚拟现实、设计与艺术等领域。
三维激光扫描测量系统基本介绍三维测量可定义为“一种具有可作三个方向移动的探测器，可在三个相互垂直的导轨上移动，此探测器以接触或非接触等方式传送讯号，三个轴的位移测量系统经数据处理器或计算机等计算出工件的各点坐标(X、Y、Z)及各项功能的测量”。
三维测量的测量功能应包括尺寸精度、定位精度、几何精度及轮廓精度等。
2三维测量方式1)将被测物体置于三坐标测量空间，可获得被测物体上各测点的坐标位置，这项技术就是三坐标测量机的原理。
三坐标测量机是测量和获得尺寸数据的最有效的方法之一，可以替代多种表面测量工具，减少复杂的测量任务所需的时间，为操作者提供关于生产过程状况的有用信息。
2)三维激光扫描仪是通过发射激光来扫描被测物，以获取被测物体表面的三维坐标。
三维激光扫描技术又被称为实景复制技术，具有高效率、高精度的测量优势。
有人说，三维激光扫描是继GPS技术以来测绘领域的又一次技术革命。
三维激光扫描仪被广泛应用于结构测量、建筑测量、船舶制造、铁路以及工程的建设等领域，近些年来，三维激光扫描仪已经从固定朝移动方向发展，最具代表性的就是车载三维激光扫描仪和机载三维激光雷达。
3)[1] 拍照式三维扫描仪采用一种结合结构光技术、相位测量技术、计算机视觉技术的复合三维非接触式测量技术。
这种测量原理，使得对物体进行照相测量成为可能。
所谓拍照测量，就是类似于照相机对视野内的物体进行照相，不同的是照相机摄取的是物体的二维图象，而研制的测量仪获得的是物体的三维信息。
3应用领域机械、汽车、航空、军工、家具、工具原型等测量高精度的几何零部件以及测量复杂形状的机械零部件。
三维测量技术的应用领域：最近几年，三维激光扫描技术不断发展并日渐成熟，目前三维扫描设备也逐渐商业化，三维激光扫描仪的巨大优势就在于可以快速扫描被测物体，不需反射棱镜即可直接获得高精度的扫描点云数据。
这样一来可以高效地对真实世界进行三维建模和虚拟重现。
因此，其已经成为当前研究的热点之一，并在文物数字化保护、土木工程、工业测量、自然灾害调查、数字城市地形可视化、城乡规划等领域有广泛的应用。
三维激光扫描技术1. 概述三维激光扫描技术是一种能够快速、精确地获取实物表面形状和结构的非接触式测量技术。
它利用激光束扫描物体表面，并通过测量激光与物体之间的距离来生成三维点云数据。
这些点云数据可以用来创建模型、进行尺寸分析、检测缺陷等一系列应用。
2. 工作原理三维激光扫描技术的工作原理基于激光测距原理。
激光仪器通过发射脉冲激光束，然后测量激光束与被测物体之间的距离。
具体步骤如下：1.发射激光束：激光仪器发出短脉冲的激光束，激光束照射到被测物体上。
2.接收激光反射信号：激光束照射到物体表面后，会发生反射，并返回到激光仪器中。
3.计算时间差：激光仪器通过测量激光束发射和接收之间的时间差，来计算激光束传播的距离。
4.生成三维点云：根据测得的距离，激光仪器会生成一系列的三维坐标点，这些点组成了被测物体的三维点云数据。
3. 应用领域三维激光扫描技术在许多领域中得到了广泛的应用，主要包括：3.1 工业制造在工业制造领域，三维激光扫描技术被用于产品设计、快速原型制作、模具制造等工艺环节。
通过扫描已有的实物模型，可以快速获取其三维数据，并进行后续的设计和模拟分析。
3.2 建筑设计在建筑设计过程中，三维激光扫描技术可以用于建筑物的测量和模型生成。
传统的测量方式通常需要花费大量时间和人力，而三维激光扫描技术可以快速准确地捕捉建筑物的几何信息，并生成精细的建筑模型。
3.3 文物保护与修复三维激光扫描技术在文物保护与修复中起到了重要的作用。
通过扫描文物表面，可以高精度地记录下文物的形状和纹理信息，为文物的修复和保存提供参考依据。
3.4 地质勘探在地质勘探领域，三维激光扫描技术可用于获取地形、岩体、洞穴等复杂地质结构的三维数据。
这些数据可以帮助地质学家更好地理解地质构造，预测地质灾害，并优化勘探和开采方案。
4. 优势与局限性4.1 优势•非接触式测量：相比传统的测量方法，三维激光扫描技术不需要直接接触被测物体，避免了对物体的损伤。
科技信息2009年第31期SCIENCE &TECHNOLOGY INFORMATION 近年来，随着三维激光扫描技术的不断完善与发展，该项技术在数据采集方面显示出高效、快捷、准确、方便等优点。
本文首先介绍了空间数据、空间数据采集技术及其特点。
然后介绍了三维激光扫描技术的基本原理、技术构成以及几种常用的扫描模型。
接下来全面介绍了三维激光扫描测量系统的工作原理、系统组成、一般工作流程、系统的一些特征。
1．研究意义三维激光扫描系统作为一种技术成熟，应用刚刚起步的产品，在某些具体的应用中还存在许多的问题需要研究解决。
对三维激光扫描系统集成的多个传感器部件的融合应用给扫描结果带来误差进行分析，研究激光光斑的发散性对实体边缘和角落信息识别的影响，扫描点云数据的误差传播规律，激光光源对特定的材料的物体反射不敏感或者具有强反射特性的区域使得扫描数据出现“盲区”的现象，扫描视场的局限性等。
如何应用点云数据建立实体表面模型以及评价模型的精度，三维纹理信息的粘贴匹配，评估模型的建立及方法的选择，三维激光扫描系统校正体系不完善等问题都是目前地面三维激光扫描技术应用中亟待解决的。
针对三维激光扫描技术在应用中存在的问题，客观的评价三维激光扫描系统的价值，采取有效的手段弥补应用中的缺陷不足，尽可能的为后续研究人员提供参考借鉴，为推广该技术应用提供客观正确的依据。
借助于该技术的优势实现三维数据实时廉价获取，海量数据的快速存储与快速处理，建立完整的三维空间数据模型，进行精确的地理空间数据表达，都具有重要的意义。
2．三维空间数据与数据采集技术综述2．1三维空间数据采集技术利用天文测量、全站仪、GPS 接收机等其他常规的地面测量方式和激光雷达技术逐点或逐断面地采集地表点的空间坐标及其属性。
2.1.1天文测量技术2.1.2大地测量技术：经纬仪、全站仪、水准仪2.1.3惯性测量技术：惯性测量仪器由陀螺稳定平台、加速度计和微机组成，可安装在运动体（如汽车、飞机、船舶）上，能同时测定空间某点的经纬度、高程、垂线偏差分量和重力异常等6个大地元素。

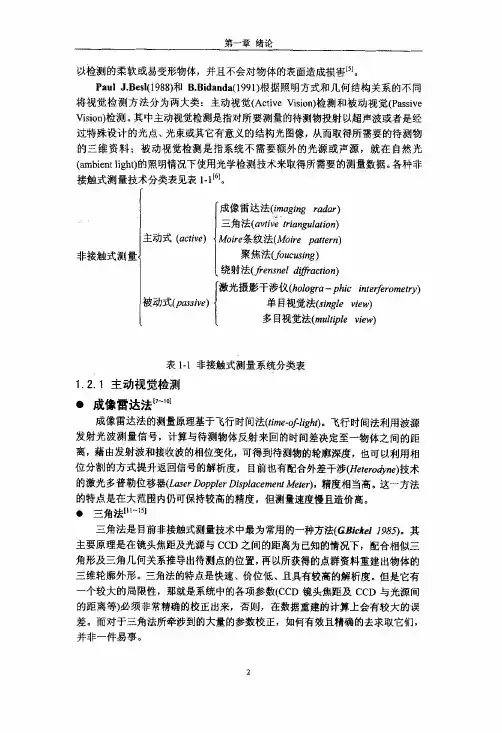

第三章激光视觉传感器的设计在视觉检测中，对视觉传感器的设计是至关重要的。
它直接决定着视觉检ｉ翼｜【Ｉ系统所能达到的整体测量精度。
在本章中，我们将针对视觉传感器的特性，在各项参数的设计选取上进行一些探讨。
其中，激光视觉传感器的总体结构示意图如图３－Ｉ所示。
左ＣＣＤ摄像机半导体激光器ＣＤ像机光心连线‘入∥范豺＼＼ｏ图３－１激光视觉传感器结构示意图３．１系统解析度的探讨右ＣＣＤ摄像机本研究采用双ＣＣＤ摄像机来进行视觉检测，所以，系统的解析度将和ＣＣＤ摄像机本身的像素点数目，以及测量范围息息相关。
在这里我们采用敏通的ＭＴＶ～０３６５１／３”黑白高解析单板摄像机，如图３－２所示。
在本研究当中，经过图像采集卡最终出来的图像像素为６４０×４８０（ＣＣＩＲ），这就是我们图像采集系统的解析度。
图３－２ＭＴＶ一０３６５１／３”黑白高解析单板摄像机光学测量系统的解析度除了和图像传感器的特性有关外，还和它所能测量的范围有关，它们之间的关系如下：系统解析度＝测量范围／成像范围（３．１）如果我们要求系统各轴向的解析度均为０．０５ｒａｍ／像素，那么，系统的整体测量范围将为：０．０５×６４０＝３２ｍｍ０．０５×４８０＝２４ｒａｍ此时，我们如果再辅以采用亚像素的测量技巧等一些视觉测量技巧，将可以进一步提升整个系统的测量精度，经实验验证，可以使检测精度达到０．Ｏｌｍｍ。
当然，系统的整体测量精度还和ＣＣＤ与光源的光轴的夹角以及ＣＣＤ的前面所加的光学镜头有很大的关系。
这在下面将进一步展开讨论。
３．２线激光光源的选取目前用于非接触式测量的结构光有点、线和面三种。
在本课题中，考虑到对测量速度和测量精度之间的折衷，我们选用线结构光来进行检测。
在光源方面，如果采用普通光源，因其由各种不同频率的单色光组成，容易受到外界光源的影响，会影响到最终的测量精度，所以，我们选用半导体线激光器（ＤｉｏｄｅＬｉｎｅＬａｓｅｒ）作为光源，本系统采用的是英国ＥｄｍｕｎｄＳｃｉｅｎｔｉｆｉｃ公司的激光器，如图３—３所示。

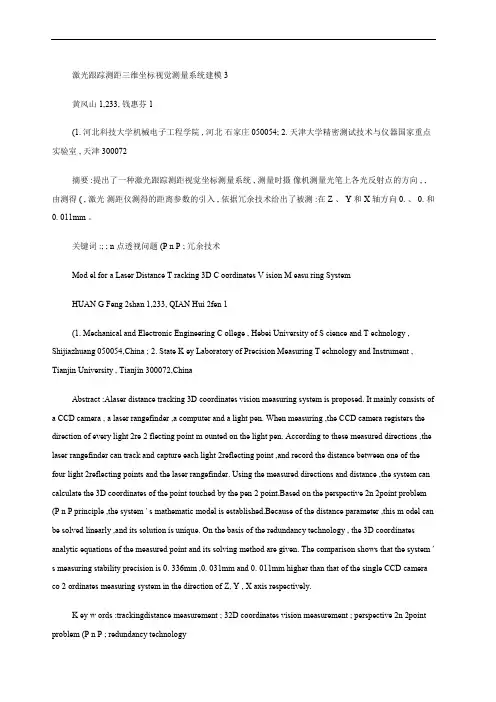

激光跟踪测距三维坐标视觉测量系统建模 3黄风山 1,233, 钱惠芬 1(1. 河北科技大学机械电子工程学院 , 河北石家庄 050054; 2. 天津大学精密测试技术与仪器国家重点实验室 , 天津 300072摘要 :提出了一种激光跟踪测距视觉坐标测量系统 , 测量时摄像机测量光笔上各光反射点的方向 , , 由测得 ( , 激光测距仪测得的距离参数的引入 , 依据冗余技术给出了被测 :在 Z 、 Y 和 X 轴方向 0. 、 0. 和0. 011mm 。
关键词 :; ; n 点透视问题 (P n P ; 冗余技术Mod el for a Laser Distance T racking 3D C oordinates V ision M easu ring SystemHUAN G Feng 2shan 1,233, QIAN Hui 2fen 1(1. Mechanical and Electronic Engineering C ollege , Hebei University of S cience and T echnology , Shijiazhuang 050054,China ; 2. State K ey Laboratory of Precision Measuring T echnology and Instrument , Tianjin University , Tianjin 300072,ChinaAbstract :Alaser distance tracking 3D coordinates vision measuring system is proposed. It mainly consists of a CCD camera , a laser rangefinder ,a computer and a light pen. When measuring ,the CCD camera registers the direction of every light 2re 2 flecting point m ounted on the light pen. According to these measured directions ,the laser rangefinder can track and capture each light 2reflecting point ,and record the distance between one of the four light 2reflecting points and the laser rangefinder. Using the measured directions and distance ,the system can calculate the 3D coordinates of the point touched by the pen 2 point.Based on the perspective 2n 2point problem (P n P principle ,the system ′ s mathematic model is established.Because of the distance parameter ,this m odel can be solved linearly ,and its solution is unique. On the basis of the redundancy technology , the 3D coordinates analytic equations of the measured point and its solving method are given. The comparison shows that the system ′ s measuring stability precision is 0. 336mm ,0. 031mm and 0. 011mm higher than that of the single CCD camera co 2 ordinates measuring system in the direction of Z, Y , X axis respectively.K ey w ords :trackingdistance measurement ; 32D coordinates vision measurement ; perspective 2n 2point problem (P n P ; redundancy technology1引言近年 , 以 CCD 摄像机为核心部件构筑的三维视觉坐标测量系统的研究得到了发展 [1], 其主要优点是摄像机可直接测量空间点的方向 , 精度高。
基于激光测量的三维建模与重建技术研究随着科技的进步和社会的发展，三维建模和重建技术逐渐走进了人们的生活。
而基于激光测量的三维建模和重建技术，更是其中的一个重要组成部分。
为了更好地了解这项技术，本文将对其进行深入分析，并结合实例进行探讨。
一、激光测量技术简介激光测量技术是一种通过激光束对物体进行非接触式、高精度的三维测量的技术。
它可以捕捉到物体表面的形状、曲率、位置、颜色和纹理等信息，进而创建出一份具有高度精确度的三维数据模型。
而这个过程中，数学计算、物理光学和计算机科学等多个领域的知识都将得到应用。
二、基于激光测量的三维重建技术1.工作原理基于激光测量的三维重建技术，通常是通过先使用激光测距仪对物体表面进行扫描，获取表面点云数据。
然后，通过对数据进行处理和修正，如点云优化、重构等等，最终得到具有几何形状和表面细节的三维重建模型。
2.应用领域基于激光测量的三维重建技术广泛应用于建筑、设计、制造、文化保护、医学、地质勘探和生物学等领域。
例如，在建筑领域，可以使用该技术对建筑进行扫描，以方便更好地设计方案和进行维护。
在文化保护领域，可以通过对文物进行扫描，使之得到更好的保护和展示。
在医学领域，可以使用该技术进行医疗三维建模，以便更好地进行手术规划和设备设计。
三、基于激光测量的三维重建技术的优点和发展趋势1.优点基于激光测量的三维重建技术具有许多优点。
例如，它可以快速高效地捕捉物体表面的形状，尺寸和纹理等信息。
同时，它可以生成可以导入到计算机辅助设计软件中的高精度三维模型，使设计和制造过程更加准确和高效。
此外，该技术具备高重建精度、设备灵活性以及适应性强等优点。
2.发展趋势随着科技的发展和需求的增加，基于激光测量的三维重建技术的应用领域将逐渐拓展。
同时，人们对数据精度的需求也将不断提高。
因此，该技术的发展趋势是向着更高精度、更快速的数据获取和更完善的数据处理方向进行的。
四、案例研究：基于激光测量的三维建模技术在文物保护中的应用一项由中国科学院成都山地灾害与环境研究所和北京长城票务有限公司合作完成的研究，利用基于激光测量的三维建模技术，对北京天坛建筑群进行了三维数字化保护。
