手把手教你专业音响连接线的制作与焊接在许多专业场合中，如演播厅、剧场、会议室、歌舞厅等，大家遇到的问题，经常是线材问题，断路和短路。
我们要会故障排查，下面从如何制作设备连接线，聊聊这个话题，不足之处，欢迎大家指正。
扩声系统音频信号流程音响系统中常用插接件一常见的音响设备连接线一：话筒到调音台：-----平衡方式的音频连接线：卡侬公母线。
二：电脑到调音台：--------非平衡立体声方式的音频连接线：小三芯到二头大二芯。
三：乐器到DI盒--------非平衡方式的音频连接线：二头大二芯。
四：调音台到周边设备，至功放：-----平衡方式的音频连接线：卡侬公母线。
五：功放到音箱：两头 NL4 音箱插头(欧插) 音箱接线二音响系统中常用插接件常用音频用插头结构、用途图解三常用信号线(音频信号线，音频线，话筒线)信号线用于传递小电压(小幅度)的模拟音频信号，因此线不需要特别粗(一般)如果是话筒线，需要加粗表皮，内加防拉的棉线，防止线轻易被扯断音响设备系统常用的线材：音箱线线的长度粗细越长越细的线，阻抗越高，对音箱的频响产生影响。
音箱线使用多股铜丝，原理如下：交变电流通过导线时，电流在导线横截面上的分布是不均匀的，导体表面的电流密度大于中心的密度，且交变电流的频率越高，这种趋势越明显，该现象称为趋肤效应(skin effiect)，趋肤效应也称集肤效应。
四接插件的制作与焊接技术：焊接工具介绍五接插件的制作与焊接技术焊接前(烙铁功率与焊件相当)1焊件除锈、清理、整理，剥离话筒线、信号线;;2修剪线头，线头、焊件喂锡，焊点饱满、明亮;3固定焊件、调整角度位置便于焊接时顺手;4焊接前套管、壳是否需要预先安装;烙铁的选择：1、烙铁功率大小应根据零件的体积大小来选择，烙铁头的形状也应根据零件的焊接要求选择。
2、烙铁功率过小温度不够，焊锡不能够迅速溶解扩散流淌，易出现有焊渣、气泡现象，使焊锡不能够与零件牢固连接，称为虚焊。
AC97和HD Audio前置音频线的接法英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统vista推出UAA音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点音量控制界面各项目的含义：主音量：声卡总音量波形：音乐音量软件合成器：软效果器插件音量Front：前置音箱音量Rear：后置音箱音量Subwoofer：环绕音箱音量Center：中置音箱音量Side：旁置音箱音量（适用于7.1音箱）SPDIF：数字接口音量控制（说明：上述项目中，一般用户选择前面的2项就足够了）Front Green In：前面板绿色插孔（默认为音箱、耳机）Front Pink In：前面板粉色插孔（默认为话筒、麦克风）Rear Green In：后面板绿色插孔（默认为音箱、耳机）Rear Pink In：后面板粉色插孔（默认为话筒、麦克风）Rear Blue In：后面板蓝色插孔（默认为音箱、耳机）Rear Grey In：后面板灰色插孔Rear Orange In：后面板橘红色插孔Rear Black In：后面板黑色插孔六、Realtek ALC883声卡与AC97声卡音量控制面板的差异6.1、音量控制面板的标题差异AC97音量控制面板标题为“音量控制”。
HD音量控制面板标题为“主音量”。
下图是音量控制面板的“播放”/output音量调整面板。
除了标题不同外，基本相同，每个音频设备下面的音量滑动条都是可以调节的。
6.2、控制面板“属性”的差异AC97的“属性”通过面板上面的“播放”/“录音”来选择播放/录音设备。
HD的“属性”通过面板上面的“属性”下拉菜单选择输出/输入设备。
6.3、录音/input音量控制的差异AC97音量控制面板与HD音量控制面板最大的差异在录音/input音量控制面板。
卡侬及音响设备接头专业音响系统中，“卡依插头”这一名词经常遇到，但卡侬插头都有哪些规定呢？国际电工标准IEC268-11和IEC268-12中分别介绍了两类不同排列方式的“卡依”插件。
其中又分为2针、3针、4针、5针等，两个标准规定的3针卡侬插接件针脚排列相似，都普遍应用在上，但接点的编号次序却有区别。
为了避免卡侬插头接线出现错误，国际电工标准IEC268-15和我国国标GB ／T14197—93《声系统设备互连的优选配接值》中，介绍话筒的供电系统时，分别画出了两种类型卡侬插头的接线图。
很多音响技术文章卡依插头的接线时介绍不多，也不准确。
这样，必然会导致初学人员焊错插头而使整个音响系统出现故障的问题。
根据这种情况，按照有关资料的介绍，下面介绍一下专业音响系统中常见的几种连接器，供初学者参考。
1．圆形连接器卡侬式三插针连接器属于宜插弹键锁定式。
这种连接器常用于话筒和调音台的连接中。
其产品分为：插针式连接器(型号YSlJ3F)和插孔式连接器(型号为YSlK3P)；固定端插针式连接器(型号为YSlJ3F)；固定端插孔式连接器(型号为YSlK3F)。
插针式连接器的接点编号应从配合面看去，如果是插孔式连接器则应从接线端看。
把这种连接器用于平衡式连接传输时：接点①接屏蔽层，接点②接信号热端，接点③接信号冷端；如果把它用于非平衡传输时：接点②接信号端，接点①和②合并接屏蔽与信号回线。
YC系列的卡侬属于直插式。
这种连接器在专业音响系统中用得也很多，其中三插针的(自由端型号YCJ3P、固定端型号YCK3F)也常用在话筒与音响设备的连接中；五插针的(自由端型号YCJ5P、固定端型号YCK5F)在一些文章中被称为DIN 插件，它常用在音响设备的立体声信号双向馈送，录放组合端的连接、头戴耳机的连接端，以及话筒、电唱盘、调谐器等音响设备输出信号的传递。
编号顺序应该从插针式连接器配合面看，如果是插孔式连接器则应从接线端看。

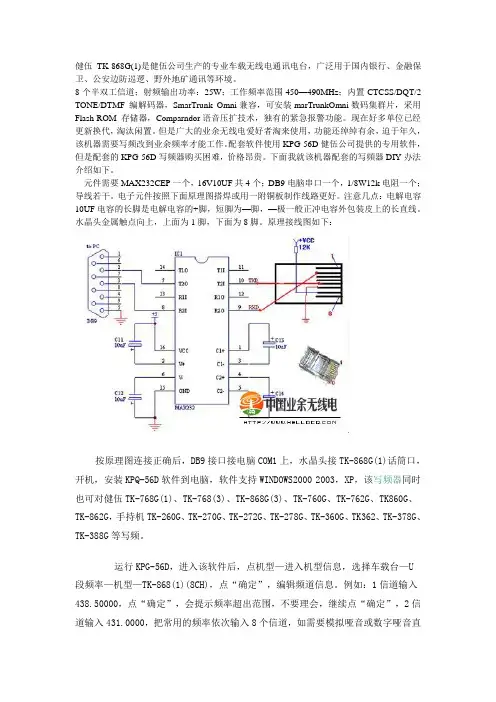

健伍TK-868G(1)是健伍公司生产的专业车载无线电通讯电台，广泛用于国内银行、金融保卫、公安边防巡逻、野外地矿通讯等环境。
8个半双工信道；射频输出功率：25W；工作频率范围450—490MHz；内置CTCSS/DQT/2 TONE/DTMF 编解码器，SmarTrunk Omni兼容，可安装marTrunkOmni数码集群片，采用Flash ROM 存储器，Comparndor语音压扩技术，独有的紧急报警功能。
现在好多单位已经更新换代，淘汰闲置。
但是广大的业余无线电爱好者淘来使用，功能还绰绰有余，迫于年久，该机器需要写频改到业余频率才能工作。
配套软件使用KPG-56D健伍公司提供的专用软件，但是配套的KPG-56D写频器购买困难，价格昂贵。
下面我就该机器配套的写頻器DIY办法介绍如下。
元件需要MAX232CEP一个，16V10UF共4个；DB9电脑串口一个，1/8W12k电阻一个；导线若干。
电子元件按照下面原理图搭焊或用一附铜板制作线路更好。
注意几点：电解电容10UF电容的长脚是电解电容的+脚，短脚为—脚，—极一般正冲电容外包装皮上的长直线。
水晶头金属触点向上，上面为1脚，下面为8脚。
原理接线图如下：按原理图连接正确后，DB9接口接电脑COM1上，水晶头接TK-868G(1)话筒口，开机，安装KPQ-56D软件到电脑，软件支持WINDOWS2000 2003，XP，该写频器同时也可对健伍TK-768G(1)、TK-768(3)、TK-868G(3)、TK-760G、TK-762G、TK860G、TK-862G，手持机TK-260G、TK-270G、TK-272G、TK-278G、TK-360G、TK362、TK-378G、TK-388G等写频。
运行KPG-56D，进入该软件后，点机型—进入机型信息，选择车载台—U段频率—机型—TK-868(1)(8CH)，点“确定”，编辑频道信息。
例如：1信道输入438.50000，点“确定”，会提示频率超出范围，不要理会，继续点“确定”，2信道输入431.0000，把常用的频率依次输入8个信道，如需要模拟哑音或数字哑音直接点小箭头下拉菜单输入皆可，最后点击编程—向通讯机写入数据—听到滴滴长音，及完成数据写入。
