单片机并行扩展技术

74LS373结构示意图
74LS373的引脚
引脚说明如下: D7～D0: 8位数据输入端。 Q7～Q0: 8位数据输出端。 G:数据输入锁存控制端：当G为“1” 时，锁存器 输出端与输入端数据相同；当G由“1” 变“0” 时，数据输入锁存器中。 OE#: 输出允许端。
P0口与地址锁存器74LS373的连接
4.1 系统扩展概述
4.1.1 最小应用系统
图4.1 MCS–51单片机最小化系统 (a) 8051/8751最小系统结构图；(b) 8031最小系统结构图
4.1.2 单片机系统扩展的内容与方法
1．单片机的三总线结构
图4.2 MCS–51单片机的三总线结构形式
(1)以P0口作为低8位地址/数据总线。 (2)以P2口的口线作高位地址线。 (3)控制信号线。 *使用ALE信号作为低8位地址的锁存控制信号。 *以PSEN#信号作为扩展程序存储器的读选通信号。 *以EA#信号作为内外程序存储器的选择控制信号。 *由RD#和WR#信号作为扩展数据存储器和I/O口的 读选通、写选通信号。 尽管MCS-51有4个并行I/O口，共32条口线，但由于系 统扩展需要，真正作为数据I/O使用的，就剩下P1 口和P3口的部分口线。
锁存器8282 功能及内部结构与74LS373完全一样，只是其引脚的排 列与74LS373不同 ，8282的引脚如下图。
4.2.2 74LS244和74LS245芯片
在单片机应用系统中, 扩展的三总线上挂接
很多负载, 如存储器、并行接口、A/D接口、显
示接口等, 但总线接口的负载能力有限, 因此常
3) 采用地址译码器的多片程序存储器的扩展
例3 要求用2764芯片扩展8031的片外程序存储器，分配的 地址范围为0000H~3FFFH。

（2）数据线
2732的8位数据线直接与单片机的P0口相连。P0口作 为地址/数据线分时复用。
（3）控制线
CPU执行2732中存放的程序指令时，取指阶段就是对 2732进行读操作。注意，CPU对EPROM只能进行读操作， 不能进行写操作。CPU对2732的读操作控制都是通过控制线 实现的。2732控制线的连接有以下几条：
2.硬件电路 单片机与6116的硬件连接如图7-4所示。
3.连线说明
• 地址线：A0～A10连接单片机地址总线P0.0～P0.7、P2.0、P2.1、P2.2 共11根；
• 数据线：I/O0～I/O7连接单片机的数据线，即P0.0～P0.7；
• 控制线：片选端连接单片机的P2.7，即单片机地址总线的最高位A15； 读允许线连接单片机的读数据存储器控制线；
• 对于没有内部ROM的单片机或者程序较长、片内ROM容 量不够时，用户必须在单片机外部扩展程序存储器。 MCS-51单片机片外有16条地址线，即P0口和P2口，因此 最大寻址范围为64K字节（0000H—FFFFH）。
• 这里要注意的是，MCS-51单片机有一个管脚 EA跟程序存 储器的扩展有关。如果接高电平，那么片内存储器地址范 围是0000H—0FFFH（4K字节），片外程序存储器地址范 围是1000H—FFFFH（60K字节）。如果接低电平，不使 用片内程序存储器，片外程序存储器地址范围为0000H— FFFFH（64K字节）。
1. 芯片选择
单片机扩展数据存储器常用的静态RAM芯片有6116（2K×8 位）、6264（8K×8位）、62256（32K×8位）等。
根据题目容量的要求我们选用SRAM6116，采 用单一+5V供电，输入输出电平均于TTL兼容，具有 低功耗操作方式，管脚如图7-3所示。

11000000000000000~1101111111111111，即C000H~DFFFH；
11100000000000000~1111111111111111，即E000H~FFFFH。
•采用地址译码器的多片程序存储器的扩展（译码法）
例3 要求用2764芯片扩展8031的片外程序存储器，分配的地
21×210 = 211
地址空间： A10 A9 A8 A7 A6 A5 A4 A3 A2 A1 A0 最低地址： 0 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0 1 0000H 07FFH
最高地址： １
MCS-51单片机寻址范围：64KB
26×210 = 216即16位地址线
地址空间： A15A14A13A12A11A10A9A8A7··A0 单片机 ·· ·· × × × × × A10A9A8A7··A0 6116 ·· ·· 2KB
25 = 32
上式中：“×”表示0或1。
即单片机地址空间中包含有32个2KB。某片6116占据的是哪 2KB不能确定——地址浮动。 只有限定A15··A11的取值才能确定6116在系统中的地址 ·· ·· 范围。如，P2.5 = 1 ，选中6116的/CS线。设P2.7 P2.5 P2.4 P2.3 假定全为1
例2 使用两片2764扩展16 KB的程序存储器，采用线选法选
中芯片。扩展连接图如图所示。以P2.7作为片选，当P2.7=0时，
选中2764(1)；当P2.7=1时，选中2764(2)。因两根线(A13、A14)
未用，故两个芯片各有22=4个重叠的地址空间。它们分别为
用两片2764 EPROM的扩展连接图
则: 6116地址范围是B800H ~ BFFFH。

6.2.2 单片机总线扩展的编址技术
OE
LE
Dn
Qn
L
H
H
H
L
H
L
L
L
L
L
Qn-1
L
L
H
Qn-1
H
×
×
Z
地址锁存器74LS373
CLR D0-D7Q0-Q7 4 6 2 6 74LS24474LS273 E 0123456789E GG 12Q0-Q7CLKD0-D7AAAAAAAAAAA10A11A12I/O0I/O1I/O2I/O3I/O4I/O5I/O6I/O7OWCE1CE2 56? UUU P0.0-P0.7P0.0-P0.7 +5V 11 01234567 E >> QQQQQQQQ O 01234567 E DDDDDDDDL 2 U74LS373 012 YYY ABC 3 U74LS138 R AD E R P20P07P21P06P22P05P23P04P24P03P25P02P26P01P27P00 W ALE 89C51 1 U
MOV
DPTR,#0FEFFH ;确定扩展芯片地址
MOVX
A,@DPTR
;将扩展输入口内容读入累加器A
当与74LS244相连的按键都没有按下时，输入全为1，若按下某键，则所在线 输入为0。
6.2.1 单片机I/O口扩展
输出控制信号由P2.0和相“或”后形成。当二者都为0后，74LS273的控制端 有效，选通74LS273， P0上的数据锁存到74LS273的输出端，控制发光二极管 LED ， 芯 片 地 址 与 74LS244 的 选 通 地 址 相 同 （ 都 是 ×××× ×××0 ×××× ××××B，通常取为FEFFH）。当某线输出为0时，相应的LED发 光。

系统扩展是以AT89S52为核心，通过总线把单片机与各扩 展部件连接起来。因此，要进行系统扩展首先要构造系统总 线。
系统总线按功能通常分为3组，如图8-1所示。
66
（1）地址总线（Address Bus，AB）：用于传送单片机发出的 地址信号，以便进行存储单元和I/O接口芯片中的寄存器单元的 选择。
88
使单片机系统的寻址范围达到64KB。
图8-2 单片机扩展的片外三总线
99
3．控制信号线 除地址线和数据线外，还要有系统的控制总线。这些信号
有的就是单片机引脚的第一功能信号，有的则是P3口第二功 能信号。包括： （1）PSEN*作为外扩程序存储器的读选通控制信号。 （2）RD*和WR*为外扩数据存储器和I/O的读、写选通控制 信号。 （3）ALE作为P0口发出的低8位地址锁存控制信号。 （4）EA*为片内、片外程序存储器的选择控制信号。
2299
图8-10 锁存器74LS573的引脚
30
OE*：数据输出允许信号，低电平有效。当该信号为低电平 时，三态门打开，锁存器中数据输出到数据输出线。当该信号 为高电平时，输出线为高阻态。
31
3 静态数据存储器RAM的扩展 AT89S52单片机片内有256B RAM，往往不能满足实际需要，必
如果把P2.7通过一个非门与74LS138译码器G1端连接起来， 如图8-6所示，就不会发生两个32KB空间重叠的问题了。这时， 选中的是64KB空间的前32KB空间，地址范围为0000H～7FFFH。
2211
如果去掉图8-6中的非门，地址范围为8000H～FFFFH。把译码 器的输出连到各个4KB存储器的片选端，这样就把32KB空间划分 为8个4KB空间。P2.3～P2.0，P0.7～P0.0实现“单元选择”， P2.6～P2.4通过74LS138译码实现对各存储器芯片的片选。

单片机存储器扩展在单片机的应用中，常常会遇到内部存储器容量不足的情况。

这时候，就需要对单片机的存储器进行扩展，以满足系统对存储容量的需求。

单片机的存储器可以分为程序存储器和数据存储器。

程序存储器用于存储单片机运行的程序代码，而数据存储器则用于存储程序运行过程中的数据。

当单片机内部的存储器无法满足应用需求时，就需要通过外部扩展来增加存储容量。

在进行存储器扩展之前，我们需要了解单片机的存储器寻址方式。

不同的单片机可能有不同的寻址方式，但通常都包括直接寻址、间接寻址和变址寻址等。

了解寻址方式对于正确进行存储器扩展至关重要。

对于程序存储器的扩展，常用的方法是使用外部只读存储器（ROM），如 EPROM（可擦除可编程只读存储器）、EEPROM（电可擦除可编程只读存储器）等。

扩展时，需要将外部 ROM 与单片机的地址总线、数据总线和控制总线正确连接。

地址总线用于指定存储器的地址，数据总线用于传输数据，控制总线则用于控制存储器的读写操作。

以常见的 8051 单片机为例，它的地址总线为 16 位，可以寻址64KB 的存储空间。

如果要扩展 32KB 的程序存储器，我们可以选用一片容量为 32KB 的 EPROM 芯片，如 27256。

将 EPROM 的地址线 A0A14 与单片机的地址总线 A0 A14 相连，数据线 D0 D7 与单片机的数据总线 D0 D7 相连。

控制总线中的片选信号（CS）通常通过地址译码器来产生，以确保在特定的地址范围内选中该 EPROM 芯片。

在数据存储器的扩展方面，常用的是外部随机存取存储器（RAM），如静态 RAM（SRAM）和动态 RAM（DRAM）。

SRAM 速度较快，但价格相对较高；DRAM 价格较低，但需要不断刷新。

同样以 8051 单片机为例，如果要扩展 8KB 的数据存储器，可以选用一片 6264 SRAM 芯片。

连接方式与程序存储器扩展类似，地址线和数据线分别与单片机的对应总线相连。

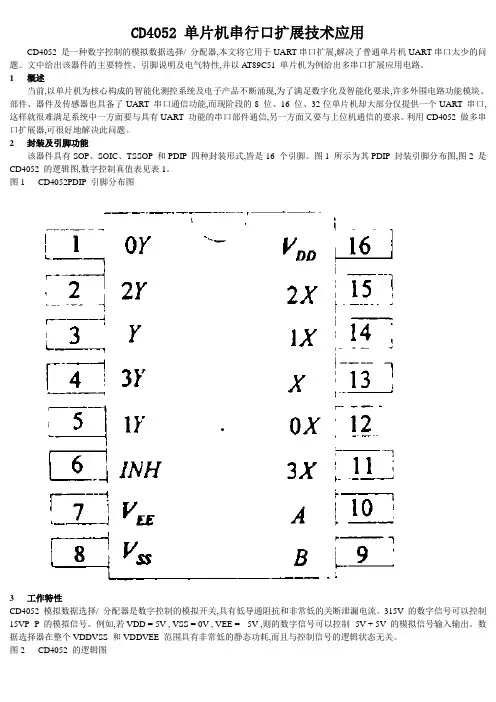

CD4052 单片机串行口扩展技术应用CD4052 是一种数字控制的模拟数据选择/ 分配器,本文将它用于UART串口扩展,解决了普通单片机UART串口太少的问题。

文中给出该器件的主要特性、引脚说明及电气特性,并以A T89C51 单片机为例给出多串口扩展应用电路。

1 概述当前,以单片机为核心构成的智能化测控系统及电子产品不断涌现,为了满足数字化及智能化要求,许多外围电路功能模块、部件、器件及传感器也具备了UART 串口通信功能,而现阶段的8 位、16 位、32位单片机却大部分仅提供一个UART 串口,这样就很难满足系统中一方面要与具有UART 功能的串口部件通信,另一方面又要与上位机通信的要求。

利用CD4052 做多串口扩展器,可很好地解决此问题。

2 封装及引脚功能该器件具有SOP、SOIC、TSSOP和PDIP四种封装形式,皆是16 个引脚。

图1 所示为其PDIP封装引脚分布图,图2 是CD4052 的逻辑图,数字控制真值表见表1。

图1 CD4052PDIP引脚分布图3 工作特性CD4052 模拟数据选择/ 分配器是数字控制的模拟开关,具有低导通阻抗和非常低的关断泄漏电流。

315V 的数字信号可以控制15VP- P 的模拟信号。

例如,若VDD = 5V , VSS = 0V , VEE = - 5V ,则的数字信号可以控制- 5V + 5V 的模拟信号输入输出。

数据选择器在整个VDDVSS 和VDDVEE 范围具有非常低的静态功耗,而且与控制信号的逻辑状态无关。

图2 CD4052 的逻辑图表1 真值表CD4052 是一个独立的4 通道数据选择器,具有二进制控制输入端A、B 和一个禁止输入INH。

A、B的四种二进制组合状态用来在四对通道中选择其中的一对,当逻辑“1”加到INH 输入端时,所有的通道都关闭。

CD4052 的器件特性为:1) 宽范围的数字和模拟信号电平:数字315V ,模拟可达15VP- P。

图10-2为单片机与多个带有单总线接口的数字温度 传感器DS18B20芯片的分布式温度监测系统，图11-2中 多个DS18B20都挂在单片机的1根I/O口线（即DQ线） 上。单片机对每个DS18B20通过总线DQ寻址。DQ为漏 极开路，须加上拉电阻。
▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲
10.1.1 单总线扩展的典型应用-DS18B20的温度测量系统
单总线系统中配置的各种器件，由DALLAS公司提供的 专用芯片实现。每个芯片都有64位ROM，厂家对每一芯片 都用激光烧写编码，其中存有16位十进制编码序列号，它是 器件的地址编号，确保它挂在总线上后，可以唯一被确定。 除了器件的地址编码外，芯片内还包含收发控制和电源存储 电路，见图11-1。这些芯片耗电量都很小（空闲时几µW， 工作时几mW），工作时从总线上馈送电能到大电容中就可 以工作，故一般不需另加电源。
10.1 单总线串行扩展
图10-1 单总线芯片内部结构示意图
10.1.1 单总线扩展的典型应用-DS18B20的温度测量系统
1. 单总线温度传感器DS18B20简介
DS18B20是美国DALLAS公司生产的数字温度传感 器，体积小、低功耗、抗干扰能力强。可直接将温度转 化成数字信号传送给单片机处理，因而可省去传统的信 号放大、A/D转换等外围电路。
10.1.1 单总线扩展的典型应用-DS18B20的温度测量系统 1. 单总线温度传感器DS18B20简介
图10-2 单总线构成的分布式温度监测系统
10.1.1 单总线扩展的典型应用-DS18B20的温度测量系统 1. 单总线温度传感器DS18B20简介
片内有9个字节的高速暂存器RAM单元，9个字节具体 分布如下：
注意，负号则需对采集的温度进行判断后，再予以显示。

包括数据定义伪指令、符号定义伪指令、段定义伪指令等，用于辅 助汇编程序的设计。
顺序程序设计方法
01
02
03
顺序程序结构
按照程序中的指令顺序， 逐条执行，不改变执行流 程。
指令的执行过程
取指、分析、执行，每条 指令执行完毕后，自动转 向下一条指令。
示例
通过简单的顺序程序实现 数据的加减运算。
分支程序设计方法
SPI/I2C接口标准
是两种常用的同步串行通信接口标准，具有简单、高速、低功耗等优点。它们被广泛应用 于微控制器、传感器、存储器等芯片之间的通信。
THANKS
感谢观看
其他串行通信接口标准简介
RS-422/485标准
采用差分信号传输方式，因此可以有效抵抗外界干扰，在传输距离较远时仍能保持信号的 稳定性。它们被广泛应用于工业控制、仪器仪表等领域。
USB接口标准
是一种通用串行总线接口标准，采用四线制接线方式，具有热插拔、即插即用、传输速率 快等优点。在计算机与外部设备的连接中得到了广泛应用，如U盘、鼠标、键盘等。
在发送数据时，CPU将数据写 入SBUF，然后启动发送过程。 串行接口将数据从SBUF中一位 一位地发送到传输线上。在接 收数据时，串行接口从传输线 上一位一位地接收数据，并将 其存入SBUF中。CPU可以通过 读取SBUF中的数据来完成接收 操作。
波特率设置
通过设置SCON寄存器中的相 关位以及定时器T1或T2的工作 模式和工作频率，可以实现不 同的波特率设置，以满足不同 串行通信协议的要求。
点处继续执行。
外部中断应用举例
外部中断0应用举例
利用外部中断0实现按键输入功能。当按键按下时，触发外部中断0，在中断服务程序中读取按键值并 进行相应处理。

实验八、8155可编程并行I/O扩展接口实验一、实验目的1．熟悉8155并行接口芯片的基本工作原理及应用2．掌握单片机与8155的接口电路设计和编程二、实验设备1．仿真器2．8155可编程并行I/O扩展接口模块3．单片机最小系统模块4．数码管动态扫描显示模块5．矩阵式键盘模块三、实验要求连接单片机最小系统、8155扩展接口实验模块、数码管动态扫描显示模块、矩阵式键盘模块，要求在键盘按下时，8位LED动态显示器上最低位显示相应的字符，以前的各位字符向高位推进1位。

四、实验原理8155芯片内包含有256字节RAM，2个8位、1个6位的可编程并行I/O口，和1个14位定时器/计数器。

由于8155既具有RAM又具有I/O口，因而是单片机系统中最常用的外围接口芯片之一。

４．1引脚说明8155共40个引脚，采用了双列直插的封装，主要引脚功能如下：◆AD7—AD0：地址数据总线；单片机和8155之间的地址、数据、命令、状态信息都是通过它来传送的。

◆CE：片选信号线，低电平有效。

◆RD：存储器读信号线，低电平有效。

◆WR：存储器写信号线，低电平有效。

◆ALE：地址及片选信号锁存信号线，高电平有效。

在下降沿时将地址及片选信号锁存到器件中。

◆IO/M：IO接口与存储器选择信号线，高电平选择I/O，低电平选择存储器。

◆PA7—PA0：A口输出/输入线。

◆PB7—PB0：B口输出/输入线。

◆PC5—PC0：C口输出/输入或控制信号线，用作控制信号时其功能如下：◆PC0：A INTR（A口中断信号线）◆PC1：A BF（A口缓冲器满信号线）◆PC2：ASTB（A 口选通线）◆PC3：B INTR（B口中断信号线）图8-1 8155引脚与逻辑图◆PC4：B BF（B口缓冲器满信号线）◆PC5：BSTB（B 口选通线）表8-1 地址与寄存器映射◆TIMER OUT：定时器/计数器输出端；◆RESET：复位信号线。

◆8155引脚与逻辑如图8-1所示。

10.1.1 单总线扩展的典型应用-DS18B20的温度测量系统
2. DS18B20的工作时序
03 读时序，当单片机从DS18B20读取数据时，产生读时序。
OPTION
此时单片机将数据线电平从高拉到低使读时序被初始 化。如果在此后15µs内，单片机在数据线上采样到低电 平，则从DS18B20读的是“0”；如果在此后的15µs内， 单片机在数据线上采样到高电平，则从DS18B20读的是 “1”。
uchar readbyte(void) { uchar i=0; uchar date=0; for (i=8;i>0;i--) { DQ =0; delay5(1); DQ =1; date>>=1; if(DQ) date|=0x80; delay5(11); } return(date);
10.1.1 单总线扩展的典型应用-DS18B20的温度测量系统 3. DS18B20的命令
DS18B20片内都有唯一的64位光刻ROM编码，出厂 时已刻好。它是DS18B20的地址序列码，目的是使每个 DS18B20的地址都不相同，这样就可实现在一根总线上挂 接多个DS18B20的目的。64位光刻ROM的各位定义如下：
DS18B20测量温度范围-55～+128℃，在-10～+ 85℃范围内，测量精度可达±0.5℃，非常适合于恶劣环 境的现场温度测量，也可用于各种狭小空间内设备的测 温，如环境控制、过程监测过程监测、测温类消费电子 产品以及多点温度测控系统。
▲▲▲
10.1.1 单总线扩展的典型应用-DS18B20的温度测量系统
10.1.1 单总线扩展的典型应用-DS18B20的温度测量系统
1. 单总线温度传感器DS18B20简介

80C51单片机的系统扩展 第6章 80C51单片机的系统扩展
6.1.2 常用程序存储器芯片
1、Flash(闪速 、 闪速)ROM 闪速
FlashROM是一种新型的电擦除式存储器，它是在EPROM工艺的基础上 增添了芯片整体电擦除和可再编程功能。它即可作数据存储器用，又可作程序 存储器用，其主要性能特点为： （1）电可擦除、可改写、数据保持时间长。 （2）可重复擦写/编程大于1万次。 （3）有些芯片具有在系统可编程ISP功能。 （4）读出时间为ns级，写入和擦除时间为ms级。 （5）低功耗、单一电源供电、价格低、可靠性高，性能比EEPROM优越。 FlashROM型号很多，常用的有29系列和28F系列。29系列有29C256 （32K×8）、29C512（64K×8）、29C010（128K×8）、29C020 （256K×8）、29040（512K×8）等，28F系列有28F512（64K×8）、 28F010（128K×8）、28F020（256K×8）、28F040（512K×8）等。
80C51单片机的系统扩展 第6章 80C51单片机的系统扩展
6.2.1 常用数据存储器芯片
静态存储器（SRAM）具有存取速度快、使用方便和价 格低等优点。但它的缺点是，一旦掉电，内部所有数据信 息都会丢失。常用的SRAM有6116（2KB×8）、6264 （8KB×8）、62128（16KB×8）、62256（32KB×8） 等芯片。常用SRAM芯片管脚和封装如图6-8所示，引脚功 能如下。 ① A0～A15：地址输入线。 ② D0～D7：双向三态数据总线，有时也用I/O0～I/O7表示。 ③CE：片选线，低电平有效。6264的26脚（CS）必须接高 电平，并且CE为低电平时才选中该芯片。 ④OE：读选通线，低电平有效。 ⑤WE：写选通线，低电平有效。 ⑥ VCC：电源线，接+5V电源。 ⑦ NC：空。 ⑧ GND：接地。

在以单片机为核心的多级分布式系统中，常常需要扩展单片机的串行通信口，本文分别介绍了基于SP2538专用串行口扩展芯片及Intel8251的两种串行口扩展方法，并给出了实际的硬件电路原理及相应的通信程序段。

关键词：串口扩展；单片机；SP2538；Intel82511 引言在研究采场瓦斯积聚模拟试验台的过程中，笔者设计了主从式多机采控系统结构。

主从式多机控制系统是实时控制系统中较为普遍的结构形式，它具有可靠性高，结构灵活等优点。

当选用单串口51单片机构成这种主从式多机系统时，51单片机一方面可能要和主机Computer通信，一方面又要和下位机通信，这时就需要扩展串行通道。

本文具体介绍了两种串行通道的扩展方法。

2 串行口的扩展方法常用的标准51单片机内部仅含有一个可编程的全双工串行通信接口，具有UART的全部功能。

该接口电路不仅能同时进行数据的发送和接收，也可作为一个同步移位寄存器使用。

当以此类型单片机构成分布式多级应用系统时，器件本身的串口资源就不够用了。

笔者在实际开发中，查阅了有关资料，总结出如下两种常用而有效的串行通道扩展方法。

2.1 基于SP2538的扩展方法SP2538是专用低功耗串行口扩展芯片，该芯片主要是为解决当前基于UART串口通信的外围智能模块及器件较多，而单片机或DSP原有的UART串口又过少的问题而推出的。

利用该器件可将现有单片机或DSP 的单串口扩展至5个全双工串口。

使用方法简单、高效。

在应用SP2538扩展串行通道时，母串口波特率K1=2880*Fosc_in，单位是MHz，且Fosc_in小于20.0MHz 在SP2538输入时钟Fosc_in =20.0MHz时母串口可自适应上位机的56000bps和57600bps两种标准波特率输入。

子串口波特率K2=480*Fosc_in。

母串口和所有子串口都是TTL电平接口，可直接匹配其他单片机或TTL数字电路，如需连接PC机则必须增加电平转换芯片如MAX202 、MAX232 等。

单片机对外设的控制方式
（1）程序查询方式
这种方式下，CPU通过I/O指令询问指定 外设当前的状态，如果外设准备就绪，则进行 数据的输入或输出，否则CPU等待，循环查询。
这种方式的优点是结构简单，只需要少 量的硬件电路即可，缺点是由于CPU的速度远 远高于外设，因此通常处于等待状态，工作效 率很低
（2）中断处理方式
（1）设置数据的寄存、缓冲逻辑，以适应CPU与外设之间的速度差异，接口通常由 一些寄存器或RAM芯片组成，如果芯片足够大还可以实现批量数据的传输； （2）能够进行信息格式的转换，例如串行和并行的转换； （3）能够协调CPU和外设两者在信息的类型和电平的差异，如电平转换驱动器、数 ／模或模／数转换器等； （4）协调时序差异； （5）地址译码和设备选择功能； （6）设置中断和DMA控制逻辑，以保证在中断和DMA允许的情况下产生中断和 DMA请求信号，并在接受到中断和DMA应答之后完成中断处理和DMA传输。 接口的控制方式
WR ：写信号,低电平有效。当 WR 有效时,CPU
可以往8255A中写入控制字或数据。 A1、A0：端口选择信号。8255A内部有3 个数据端口和1个控制端口,当A1A0=00时选 中端口A;A1A0=01时选中端口B;A1A0=10 时选中端口C;A1A0=11时选中控制口。 A1、A0和 RD 、 WR 及 CS 组合所实 现的各种功能如表所示。
方式1下的输出时序
3. 方式2(双向模式)
8255A只有A口具有这种双向输入输 出工作方式,实际上是在方式1下A口输入 输出的结合。在这种方式下,A口为8位双 向传输口,C口的PC7~PC3用来作为输入 /输出的同步控制信号。 在这种情况下,B口和PC2~PC0只能 编程为方式0或方式1工作,而C口剩下的 3条线可作为输入或输出线使用或用作B 口方式1之下的控制线。

2．译码法 使用译码器对AT89S51单片机的高位地址进行译码，译码 输出作为存储器芯片的片选信号。此方法能有效地利用存储 器空间，适于多芯片的存储器扩展。常用译码器芯片有 74LS138（3-8译码器）、74LS139（双2-4译码器）和 74LS154（4-16译码器）。
12
若全部高位地址线都参加译码，称为全译码；若仅部分高 位地址线参加译码，称为部分译码。部分译码存在着部分存 储器地址空间相重叠的情况。
1．线选法 是直接利用系统的某一高位地址线作为存储器芯片（或I/O
接口芯片）的“片选”控制信号。为此，只需要把用到的 高位地址线与存储器芯片的“片选”端直接连接即可。
1. 线选法 优点：电路简单，不需另外增加地址译码器硬件电路，体 积小，成本低。
缺点：可寻址的芯片数目受限制。另外，地址空间不连续， 每个存储单元的地址不唯一，这会给程序设计带来不便，适 用于外扩芯片数目不多的系统。
2
8.1 系统扩展结构 AT89S51采用总线结构，使扩展易于实现，系统并行扩 展结构如图8-1所示。
图8-1 AT89S51单片机的系统并行扩展结构
3
由图8-1可看出，系统扩展主要包括存储器扩展和I/O接口 部件扩展。
AT89S51存储器扩展即包括程序存储器扩展又包括数据 存储器扩展。AT89S51采用程序存储器空间和数据存储器空 间截然分开的哈佛结构。扩展后，形成了两个并行的外部存 储器空间。
15
（2）74LS139 双2-4译码器。这两个译码器完全独立，分别有各自的数 据输入端、译码状态输出端以及数据输入允许端，引脚如图 8-4，真值表如表8-2（只给出其中的一组）。
图8-4 74LS139引脚
16
以74LS138为例，如何地址分配。 例如，要扩8片8KB的RAM 6264，如何通过74LS138把 64KB空间分配给各个芯片？ 由74LS138真值表可知，把G1接到+5V，G2A* 、 G2B* 接地，P2.7、P2.6、P2.5（高3位地址线）分别接74LS138 的C、B、A端，对高3位地址译码，译码器8个输出Y7* ～ Y0* ，分别接到8片6264的各 “片选”端，实现8选1的片选。 低13位地址（P2.4～P2.0，P0.7～P0.0）完成对选中的 6264芯片中的各个存储单元的“单元选择”。这样就把 64KB存储器空间分成8个8KB空间了。

第8章单片机系统扩展及接口技术
第8章单片机系统扩展及接口技术
2764是8K×8位EPROM器件，用以存放程序和常 数．它有13根地址线A12～A0，能区分13位二进制地 址信息；213=8192种状态，即可选择8192个片内存储 器中任一字节单元．所以，称2764为8KB EPROM．这 13根地址线分别与89C51的P0口和P2.0～P2.4连接， 当89C51发送13位地址信息时，可分别选中2764片内 8KB存储器中的任何一个单元． 2764 的 CE 引 脚 为 片 选 信 号 输 入 端 ， 低 电 平 有 效．图中，CE接地表示选中该2764芯片．该片选信号 决定了2764的8KB存储器在整个89C51扩展程序存储器 64KB空间中的位置．根据上述电路的接法，2764占有 的扩展程序存储器地址空间为0000H～1FFFH．
第8章单片机系统扩展及接口技术
3.控制信号线 除了地址线和数据线之外，在扩展系统中还需要一些 控制信号线，以构成扩展系统的控制总线。这些信号有的 是单片机引脚的第一功能信号，有的则是第二功能信号。 其中包括： ①使用ALE作为地址锁存的选通信号作为扩展程序存储器的读选通信号。 ③以EA信号作为内、外程序存储器的选择信号。 ④以RD和WR作为扩展数据存储器和I/O端口的读、写 选通信号，执行MOVX指令时，这两个信号分别自动有效。 可以看出，尽管89C51单片机号称有四个I/O口，共32 条口线，但由于系统扩展的需要，真正能作为数据I/O使 用的，就只剩下P1口和P3口的部分口线了。
27128与2764一样，也有28个引脚：与2764不同 的是增加了一根地址线(A13,26脚)，而2764的26脚为 空脚(NC)．
第8章单片机系统扩展及接口技术
图中，27128是16K×8位EPROM芯片，14根地址 线A13～A0，可选中片内16KB程序存储器空间中任 一单元。27128的片选信号CE由P2.6(A14)送出，低 电 平 有 效 。 显 然 ， 27128 的 地 址 范 围 是 0000H ～ 3FFFH。 为了增加系统的可靠性，减少连线数目，系统 扩展应尽量避免采用多片小容量芯片的扩展方法， 而应直接采用一片相应容量的芯片． 目前，2716(2KB)已基本上不生产了，可直接 选用2764～27512(8KB～64KB)芯片．

THANKS
感谢观看
51单片机ppt课件
目录
• 51单片机概述 • 51单片机结构与原理 • 指令系统与汇编语言程序设计 • 中断系统与定时/计数器应用 • 串行通信接口原理及应用实例分析 • 并行扩展技术及其在外围设备中的应用 • 总结回顾与展望未来发展趋势
01
51单片机概述
定义与发展历程
定义
51单片机是指基于Intel 8051内核 的单片机，是一种集成度高、功能 强大的微控制器。
定时/计数器工作原理及设置方法
工作原理
定时/计数器是对机器周期进行计数， 实现定时或计数功能。
设置方法
工作模式
包括模式0（13位定时/计数器）、模 式1（16位定时/计数器）、模式2（8 位自动重装载定时/计数器）和模式3 （特殊功能寄存器）。
通过编程设置定时/计数器的工作模式、 计数初值、启中所取得的成果，如完成的实验、 项目、作业等，并分享自己的学习经验和心得。
不足之处分析 学生分析自己在课程学习中存在的不足之处，如对某些知 识点的理解不够深入、实验技能有待提高等，并提出改进 措施。
未来学习计划与目标 学生根据自己的实际情况和需求，制定未来的学习计划和 目标，如深入学习某一领域的知识、参加相关竞赛或项目 等。
分时操作、实时处理、故障处 理。
外部中断0、定时器0中断、外 部中断1、定时器1中断、串行 口中断。
高优先级中断可以打断低优先 级中断。
外部中断触发方式选择
1 2
电平触发方式 外部中断请求信号为低电平时有效。
边沿触发方式 外部中断请求信号由高电平跳变为低电平时有效。
3
定时器/计数器溢出触发方式 定时器/计数器溢出时产生中断请求。
