挠性覆铜板生产工艺选择分析

1前言聚酰亚胺有着良好的耐热性能、机械性能以及电性能等诸多优点，但是难溶解于有机溶剂；即使它的前躯体聚酰胺酸涂敷在载体上，也必须经过在一定温度下进行亚胺化处理，对于将其直接用于制备挠性覆铜板实属无望。

当然，也可以通过改进技术，制成可溶解性聚酰亚胺，但与不可溶解的原来的聚酰亚胺相比较，它的软化点、耐热性能等降低了很多，导致制成印制电路板的装配密度大幅度降低；而且但是，当软化点提高后，会严重影响制成样品的柔软性能。

荒川化学工業株式会社的研发者们审视、研判了这些情况之后，提出了新的试制方案，他们采用芳香性四羧酸二酐、芳香性二胺反应生成聚酰亚胺和新的二胺化合物，在应用的二胺化合物中包括这种反应生成的二胺和二聚体二胺。

这样制成的聚酰亚胺化合物的亚胺化闭环率为90%~100%（亚胺化闭环率的测定可参阅《覆铜板资讯》2020年第三期第37页，公式3－1———编译者注），可以应用有机溶剂配制成均匀的树脂混合物溶液，按照通常的工艺、装备进行涂敷作业。

用此种树脂制成的覆铜板试样，在10GHz 的情况下，介电常数为2.41~2.46，介质损耗角正切值为0.0036~0.0038；配制成粘结剂涂敷在25μm 厚的聚酰亚胺薄膜上，粘结１８μｍ厚的铜箔，制成的挠性覆铜板样品之剥离强度为0.5~0.8N/mm 。

本文将在下面介绍此项发明的主要内容。

2实验应用的原料、相关因素分析。

制备此种聚酰亚胺树脂是应用芳香族四羧酸二酐（组分a1）与芳香族二胺（组分a2）进行反应，生成聚酰亚胺化合物（组分A ）和新的二胺化合物（组分B ），在组分（a2）和组分（Ｂ）之任一方中都可以含有二聚体二胺化合物。

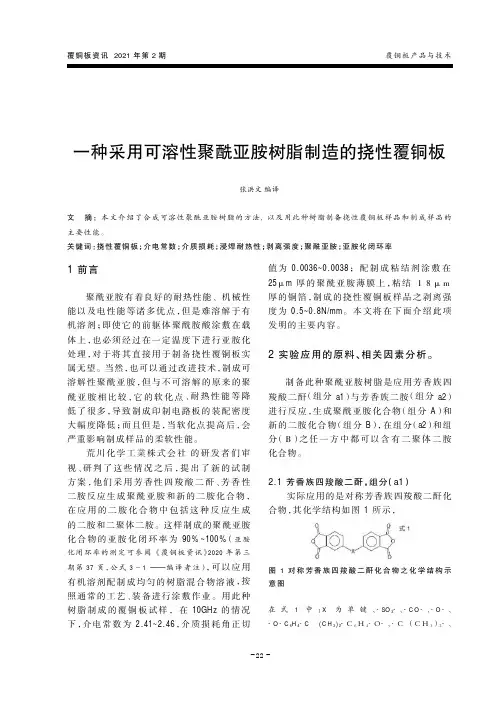

2.1芳香族四羧酸二酐，组分（a1）实际应用的是对称芳香族四羧酸二酐化合物，其化学结构如图1所示，在式1中：X 为单键、-SO 2-、-CO-、-O-、-O-C 6H 4-C(CH 3)2-Ｃ６Ｈ４-Ｏ-、-Ｃ（ＣＨ３）２-、一种采用可溶性聚酰亚胺树脂制造的挠性覆铜板张洪文编译文摘：本文介绍了合成可溶性聚酰亚胺树脂的方法,以及用此种树脂制备挠性覆铜板样品和制成样品的主要性能。

无胶粘剂型FCCLFPC制造中所用的最基础的挠性材料是挠性覆铜板。

在高性能要求的FPC制造中，近年在基材的选择上，无胶FCCL迅速代替着传统使用的有胶FCCL。

无胶FCCL由于制造工艺法的不同，在性能上也有所差异。

用户往往根据应用的特点，去选择适合的不同工艺法制出FCCL品种。

目前无胶基材主要有以下三种工艺法。

一．涂布法（Casting）涂布法为世界上最早采用并实现工业化制造无胶FCCL的，为使FCCL材料兼备有粘接性、尺寸稳定性，这种制法所用的PI树脂膜层一般是由多种不同特性的PI树脂的复合组成。

它在制作中，首先采用主要对粘接性有贡献的PI树脂，涂布在已经过表面粗化处理的铜箔上，经过加工干燥形成很薄的涂层。

然后在这一涂层上在涂布另外一种（或多种）尺寸稳定性高的PI树脂，它作为内芯层，其厚度要比前面的表面层厚的很多。

最外层再一层粘接性高的PI树脂。

在整个复数涂层加工后，要在干燥箱中再进行高温烘烤处理，以完成涂层树脂的亚胺化。

这样才制成了涂布法的无胶单面FCCL。

若制造双面FCCL，则再在板露树脂层的一面覆上铜箔，进行压制形成的加工可获得。

一般涂布法法制做的无胶FCCL，具有粘接强度优异、耐弯曲性好等高可靠性的特点。

它的导体层厚度是依赖铜箔的供应商所提供铜箔的厚度而确定的。

近年来，已出现了可提供5um以下厚度的电解铜箔，为涂布法的无胶FCCL绝缘层的极薄化创造了条件。

尽管利用涂布工艺法实现FCCL极薄化表面看较容易，但实际在制作中，所制出10um以下厚度绝缘层的FCCL，往往出现绝缘层中的针孔发生率增多，这一质量问题会使板的耐电压的可靠性下降。

为使这种挠性基板材料能保持高耐热性，在用它加工多层板时，其热压形成的工艺是有严格的限定。

用于打印机引线等特殊加工要求所用的FCCL，它的绝缘层要适应化学法蚀刻的加工特性。

在采用非涂布法制造FCCL用的PI中，杜邦公司的Kapton和钟渊化学的Apical的绝缘基膜，在碱性水溶液中很容易进行蚀刻。

第一章项目总体情况说明一、经营环境分析（一）宏观环境分析1、从长远看，中国制造的优势不应体现在低劳动力成本上，而应是充分发挥综合优势和积极推进技术创新、商业模式创新，实现质量增进和成本优势的双重提升。

从劳动密集型到低端加工再到中高端输出，如今的“中国制造”不再是以往低附加值、粗加工的低价产品，而是具备自主产权、精细制造的高性价比产品，资本密集型产业、技术密集型产业正在成为中国制造参与全球竞争的主要环节。

而这正是中国制造近年来的巨大变化，也是未来中国制造的出路。

另一方面，新一代信息技术与制造业的深度融合，正在引发影响深远的产业变革，形成新的生产方式、产业形态、商业模式和经济增长点。

这为我国制造业转型升级、创新发展迎来重大机遇。

由此，中国制造不能因“大”而固步自封，更不能面对压力而妄自菲薄，必须全面、客观、清醒地认识中国制造的优势、不足以及所面临的内外环境，加紧战略部署，固本培元，抢占制造业新一轮竞争制高点，加快推动中国制造向中国创造转变、中国速度向中国质量转变、中国产品向中国品牌转变。

欣慰的是，中国制造已经在行动，依靠创新驱动全面提高发展质量和核心制造业是国民经济的支柱，是立国之本、兴国之器、强国之基。

“中国制造2025”战略实施一年多来，中国制造业现状如何？2、为实现各产业间合理的比例关系，并在此基础上，寻求各产业向更高的适应层次演变，即促进产业结构的合理化，进而高度化，是产业结构调整的基本内涵，而调整的目的就是为了实现产业结构的优化。

由于各产业比较劳动生产率的高低是产业结构变化的原因，所以调整优化产业结构的实质就是将资源从低生产率部门转移到高生产率部门，从而提高了整个社会的生产率水平，或是将社会财富从低效用的消费者手中转移到高效用的消费者手中，从而提高整个社会的福利水平。

3、战略性新兴产业的发展，是重大科技突破和新兴社会需求二者的有机结合。

在经济发展新常态下，战略性新兴产业将突破传统产业发展瓶颈，为中国提供弯道超车、在国际竞争中占据有利地位的宝贵机遇。

二层型挠性覆铜板生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!二层型挠性覆铜板（Flexible Printed Circuit Board, FPCB）是电子组装中重要的基础组件之一，主要用于实现电子设备中芯片与组件之间的电气连接。

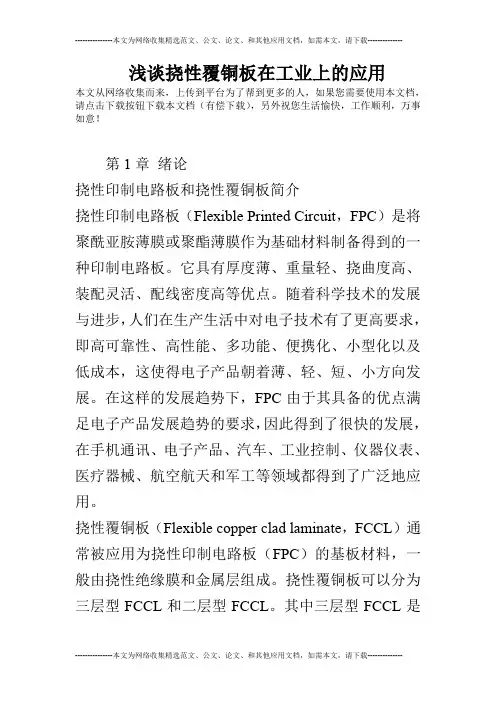

浅谈挠性覆铜板在工业上的应用本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载按钮下载本文档（有偿下载），另外祝您生活愉快，工作顺利，万事如意！第1章绪论挠性印制电路板和挠性覆铜板简介挠性印制电路板（Flexible Printed Circuit，FPC）是将聚酰亚胺薄膜或聚酯薄膜作为基础材料制备得到的一种印制电路板。

它具有厚度薄、重量轻、挠曲度高、装配灵活、配线密度高等优点。

随着科学技术的发展与进步，人们在生产生活中对电子技术有了更高要求，即高可靠性、高性能、多功能、便携化、小型化以及低成本，这使得电子产品朝着薄、轻、短、小方向发展。

在这样的发展趋势下，FPC由于其具备的优点满足电子产品发展趋势的要求，因此得到了很快的发展，在手机通讯、电子产品、汽车、工业控制、仪器仪表、医疗器械、航空航天和军工等领域都得到了广泛地应用。

挠性覆铜板（Flexible copper clad laminate，FCCL）通常被应用为挠性印制电路板（FPC）的基板材料，一般由挠性绝缘膜和金属层组成。

挠性覆铜板可以分为三层型FCCL和二层型FCCL。

其中三层型FCCL是由铜层、挠性绝缘膜、胶黏剂结合而成，也被称为“3L-FCCL”；二层型FCCL又被称为无胶黏剂FCCL，是只由铜层和挠性绝缘膜两种材料结合而成，也被称为“2L-FCCL”。

图1-1显示的是挠性印制电路板，图1-2显示的是挠性覆铜板。

图1-1 挠性印制电路板图1-2 挠性覆铜板Flexible printed circuit board Flexible copper cladlaminate挠性覆铜板的生产及应用挠性覆铜板的组成挠性覆铜板主要由以下三部分组成：挠性绝缘膜：用于FCCL的挠性绝缘膜材料有聚酰亚胺（PI）、聚酯（PET）、聚酯酰亚胺等材料。

其中PI 和PET制成的薄膜应用得最为广泛，PI薄膜在用于FCCL的绝缘膜使用量中占到了约90%。

1.引言热塑性树脂薄膜，例如液晶聚合物薄膜等，有着良好的介电性能；但大多与导体铜箔的粘结力欠佳，制约了作为挠性覆铜板基材的可行性。

在专利文献特 第6706013号“ 板および 板の 造方法”一文中，住友金属矿山株式会社的研发者们提出将基材薄膜进行表面改性处理后，用等离子喷镀法形成合金的基底金属层，之后在此基底合金层的上面进行干法镀铜和湿法镀铜，从而形成挠性覆铜板。

这样制成的覆铜板样品的剥离强度均在300N /m 以上。

本文将在下面介绍此项技术的主要内容。

2.试制应用的主要原料及相关因素分析挠性覆铜板样品的结构如图1所示。

从图中可以看到，制备这样的覆铜板样品必须应用基材薄膜，即热塑性树脂薄膜；基底金属层，一般为合金；铜导体等材料。

2.1基材薄膜此类薄膜都是应用热塑性树脂制成，其特点是低介电常数、低介质损耗，很适合于制作高频情况下应用的挠性印制电路板。

缺点是对铜导体的粘结性能很不理想。

热塑性树脂薄膜有许多种，例如液晶聚合物（L C P ）薄膜、聚醚醚酮（P E E K ）薄膜、聚萘二甲酸乙二醇酯薄膜（P E N ）薄膜、氟树脂（包括聚四氟乙烯P T F E 、四氟乙烯—全氟烷氧基乙烯基醚共聚物P F A 、四氟乙烯六氟丙烯共聚物F E P 、乙烯-四氟乙烯共聚物E T F E 、聚三氟氯乙烯P C T F E ）薄膜以及热塑性聚酰亚胺（P I ）薄膜等。

在无损制成样品性能的情况下，基材薄膜还可以根据须要添加聚醚砜、聚醚酰亚胺、聚碳酸酯以及聚苯醚等聚合物，以及抗氧剂、防静电剂等添加剂，甚至还可以添加无机填料例如二氧化硅等。

基材薄膜的厚度，一般在10μm以上，在其上面制作基底金属层时就不会发生收缩起皱等现象。

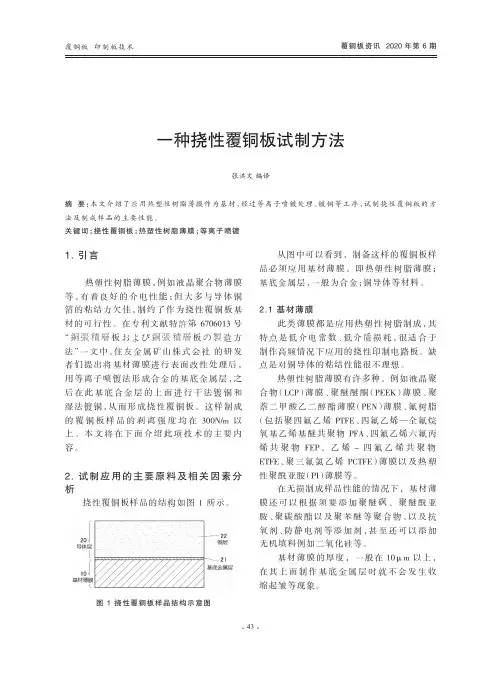

一种挠性覆铜板试制方法张洪文编译摘要：本文介绍了应用热塑性树脂薄膜作为基材，经过等离子喷镀处理、镀铜等工序，试制挠性覆铜板的方法及制成样品的主要性能。
