铁路信号施⼯⼯艺设计与技术标准信号⼯程施⼯技术及⼯艺标准⼀、室外电缆⼯程1）、挖电缆沟1.电缆经路选择在路基边坡坡脚外1⽶内,防护栏之内,遇特殊情况可选择在路肩上,但绝对不允许在铁路线路安全保护区外挖沟敷设电缆。
对因条件限制不能设在护⽹或围墙内的电缆,采取以下防护措施:在电缆沟上部安装警⽰板,并在其上加倍设置电缆标和警⽰牌密度。
2.电缆沟直、低平,沟内⽆⽯块和容易损伤电缆的杂物。
3.电缆沟深度:(1)站内路肩0.8⽶(电缆曹防护、钢管防护地段沟深同),区间和路基下的站内电缆沟1.2⽶。
(2)穿越股道、公路的沟深和引⼊电缆沟深度相同(股道下防护管上⾯距路基⼟⾯不得少于0.4⽶)。
4.平⾏于股道的⼲线电缆距最近钢轨轨底的距离:(1)在线路外侧,应不少于2⽶(当路基宽度不够时,在保证轨底边缘与电缆的斜⾯距离不少于2⽶的原则下,此距离可减⾄不少于1.7⽶。
(2)在线路间不少于1.6⽶(线间距为4.5⽶时,不得少于1.5⽶)。
2）、电缆敷设:1.信号设备所采⽤的电缆规格、型号应符合设计⽂件规定。
2.电缆允许在任何⽔平差的径路上敷设,敷设时其弯曲半径应不少于:(1)全塑电缆为其外径10倍。
(2)铠装电缆为其外径15倍。
3.电缆敷设前应进⾏单盘测试,电缆敷设后及接续配线前,进⾏施⼯测试;接续配线前的测试数据,做为电缆隐蔽⼯程测试记录。
4.电缆应缓和的敷设在沟内,使其有⼀定的⾃然弯曲,其附加长度,⼀般包括:(1)室内储备量为5⽶(另加实际引⼊和做头所需长度);(2)设备间电缆每端出⼟及做头各2⽶;(3)桥、较⼤涵洞、隧道两端储备量各不少于5⽶,并能满⾜电缆热胀冷缩的需要。
桥⾯上电缆槽及桥两端采⽤防护钢管外⽔泥包封。
5.电缆尽量不接续,购货前,测量好实际长度订购。
不得以时,站内地上接续,区间地下接头盒接续。
地下接续后不得回填,每站全部地下接续完毕后,经现场测试、验收合格后,⽅可回填,并及时埋设接头标。
6.电缆沟内敷设多根电缆时,需排列整齐,互不交叉,如需分层敷设时,其上下层间距不得少于0.1⽶。
电缆敷设国家标准GB50217-94 (5 电缆敷设) GB50217-94 (5 电缆敷设)5 电缆敷设5.1 一般规定5.1.1 电缆的路径选择，应符合下列规定：(1) 避免电缆遭受机械性外力、过热、腐蚀等危害。
(2) 满足安全要求条件下使电缆较短。
(3) 便于敷设、维护。
(4) 避开将要挖掘施工的地方。
(5) 充油电缆线路通过起伏地形时，使供油装置较合理配置。
5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆，允许弯曲半径可按电缆外径的20倍计。
5.1.3 电缆群敷设在同一通道中位于同侧的多层支架上配置，应符合下列规定：(1) 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。
当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序原则来配置。
(2) 支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
(3) 同一重要回路的工作与备用电缆需实行耐火分隔时，宜适当配置在不同层次的支架上。
5.1.4 同一层支架上电缆排列配置方式，应符合下列规定：(1) 控制和信号电缆可紧靠或多层迭置。
(2) 除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜迭置。
(3) 除交流系统用单芯电缆情况外，电力电缆相互间宜有35mm空隙。
5.1.5 交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并使按持续工作电流选择电缆截面尽可能较小的原则来确定。
未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。
------改造--至--段信号工程施工技术标准（交底）--------------项目部----年-月目录总则 (4)一、有关规定 (4)二、施工工艺标准 (6)1、电缆工程 (6)1.1一般规定 (6)1.2电缆沟要求 (7)1.3电缆径路及敷设技术要求 (7)1.4敷设电缆的施工程序 (8)1.5电缆防护 (8)1.6电缆接续 (9)1.7电缆标设置 (9)2、室外箱盒安装 (10)2.1站内、区间（非桥梁）箱盒安装 (10)2.2桥梁上箱盒安装 (12)2.3室外设备及配线 (12)3、信号机的安装 (13)3.1一般规定 (13)3.2桥梁上信号机安装 (15)4、轨道电路 (15)4.1钢轨绝缘安装 (15)4.2站内轨道电路 (15)4.3ZPW-2000A无绝缘轨道电路 (16)4.4桥梁上电气绝缘节处设备布置 (20)4.5调谐区禁停标志牌安装 (21)4.6机械绝缘节处设备的安装 (21)4.7补偿电容的安装 (22)4.8室外设备防雷及地线 (23)4.9轨道横向连接及设置标准 (24)5、安装装置 (24)5.1ZD型电动转辙装置安装 (25)5.2电液转辙装置安装 (25)6、防雷、接地、油漆、硬面化 (25)6.1设备防雷、接地 (25)6.2综合地网设置 (26)6.3信号楼接地母线设置方案 (27)6.4防雷其他要求 (27)6.5信号机设备油漆 (28)6.6设备硬面化 (28)6.7信号设备名称书写 (28)7、室内工程工艺要求 (29)7.1一般规定 (29)7.2机柜安装 (29)7.3电源屏安装 (30)7.4室内布线 (30)7.5电缆引入 (31)------改造--至--(不含)段信号工程由----------------------------项目部施工。
为保证工程质量，施工中严格按《施工规范》、《技规》、《维规》、《验标》的要求进行施工总则：1、根据铁道部《信号维护规则》业务管理第5.4.3条规定：所有器材必须经过维修单位测试合格方可上道安装使用。
铁路信号施工安全一般规定1.信号工程施工发生以下情况之一为主要危险源及危害因素：（1）未与设备管理单位和行车组织单位签订施工安全协议。
未调查了解既有信号设备类型和使用情况。
（2）施工及施工过渡、开通方案不合理或未按批准的方案实施，未制定应急预案。
（3）挖沟、坑前未对地下设施开展调查，或未采取相应的防护措施，造成挖伤、挖断光电缆。
（4）信号电缆绝缘不良，设备配线错误。
（5）竖立或拆掉高柱信号机柱时未登记要点及按规定设置防护。
（6）尚未开通的信号机不打无效标或漏光。
（7）工具、材料放置侵限或使轨道电路短路。
（8）在营业线上安装、更换钢轨绝缘时未登记要点；电力牵引区段更换轨道设备需断开轨道牵引回流通路时，未执行先通后断原则。
（9）道岔调整不密贴。
在非正常行车施工中，工务钉固道岔的转辙机未甩杆、未断开安全接点、未切断启动电源。
（10）营业线施工，未对既有设备开展可靠防护。
（11）施工借用既有信号电缆、电源。
（12）过渡施工未对新设备与既有设备结合部位查线摸底，确认实物与图纸是否相符。
（13）采用封连线或其他手段封连使用中的各种信号设备电气接点。
（14）信号联锁、列控及列车调度指挥/调度集中等系统未试验或试验不彻底。
（15）机械室施工无防火措施。
（16）营业线施工，设备管理单位监护人员未到位，擅自施工。
（17）新开通线路，可能造成分路不良的轨道区段未登记。
（18）在营业线线路上施工，未按规定设置列车和人身安全防护。
（19）设备开通前信号设备变化资料未按规定上报公示。
（20）高空作业未佩戴安全帽及安全带。
2.电缆开挖、敷设、地下接续等隐蔽工程施工，站场改造过程中影响行车和既有设备安全的联锁修改、过渡开通等施工项目为重大危险源，应制定专项施工方案，并按规定开展审批或备案。
在涉及重大危险源施工时，施工单位专职安全管理人员应开展现场指导，监理单位应开展旁站监理，设备管理单位应开展现场监护。
3.营业线施工时登销记程序和安全防护应符合《铁路营业线施工安全管理方法》（铁办[20**]190号）的相关规定。
“四电”甲供物资产品抽样检验细则编号：GTJ(TH)-304-078-2018信号电缆--铁路信号电缆、非内屏蔽铁路数字信号电缆、内屏蔽铁路数字信号电缆、应答器数据传输电缆（V1.0）2018年12月01日发布 2018年12月01日实施中铁检验认证中心（国家铁路产品质量监督检验中心）1 适用范围本细则规定了信号电缆铁路产品“四电”甲供物资抽样检验（以下简称“抽样检验”）检验的全部项目；适用于国家铁路产品质量监督检验中心（以下简称“质检中心”）对信号电缆铁路产品的抽样检验。
2 检验依据2.1 判定依据TB/T 2476.1～.4-2017 铁路信号电缆TB/T 3100.1～.5-2017 铁路数字信号电缆TB/T 3100.6-2017 铁路数字信号电缆第6部分：应答器数据传输电缆招标技术规格书及供需双方约定的其他技术文件2.2 检测依据TB/T 2476.1～.4-2017 铁路信号电缆TB/T 3100.1～.5-2017 铁路数字信号电缆TB/T 3100.6-2017 铁路数字信号电缆第6部分：应答器数据传输电缆3 抽样3.1抽样方案3.1.1 铁路信号电缆根据《铁路建设项目“四电”系统集成甲供物资标准化采购文件(试行）》（铁总物资〔2018〕107号）的要求，按照建设项目的抽检合同进行，抽样基数产品应全部封样。
每种类别基数每10 盘（不足10盘按10盘计）抽1盘，对所抽样品进行20℃直流电阻、绝缘电阻、绝缘介质强度、工作电容、电容耦合系数、对外来地电容不平衡、结构尺寸检验；所抽样品每累计10 盘（不足10盘按10盘计）任选综合护套1盘和铝护套1盘进行理想屏蔽系数检验，阻燃型电缆任选一盘进行燃烧特性检验；样品数量见表 1。
表13.1.2 非内屏蔽铁路数字信号电缆根据《铁路建设项目“四电”系统集成甲供物资标准化采购文件(试行）》（铁总物资〔2018〕107号）的要求，按照建设项目的抽检合同进行，抽样基数产品应全部封样。

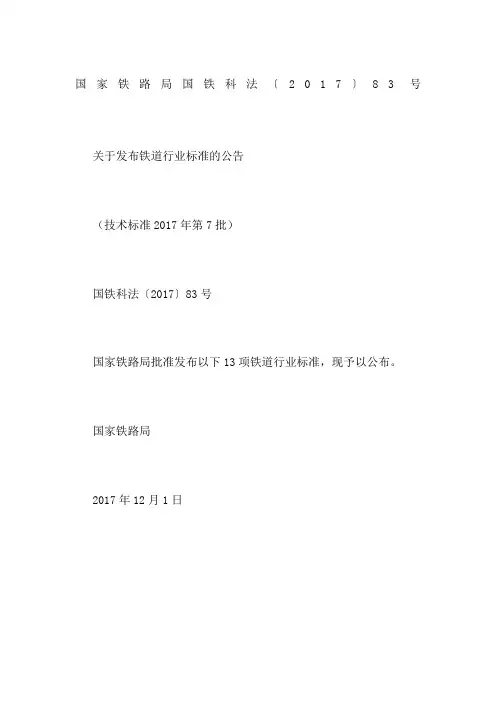

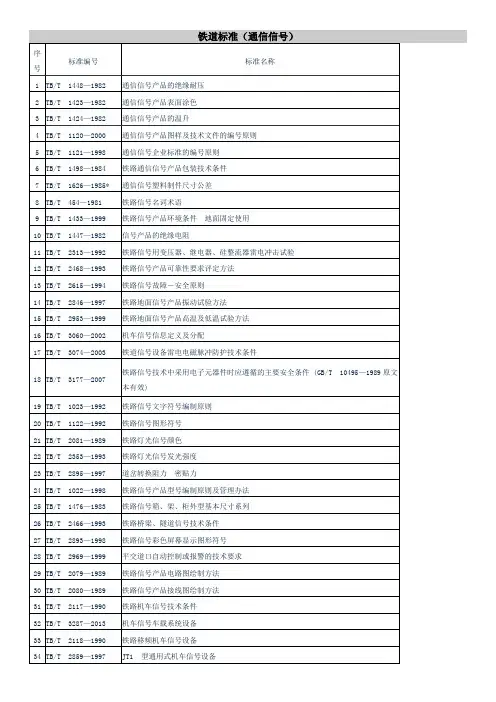

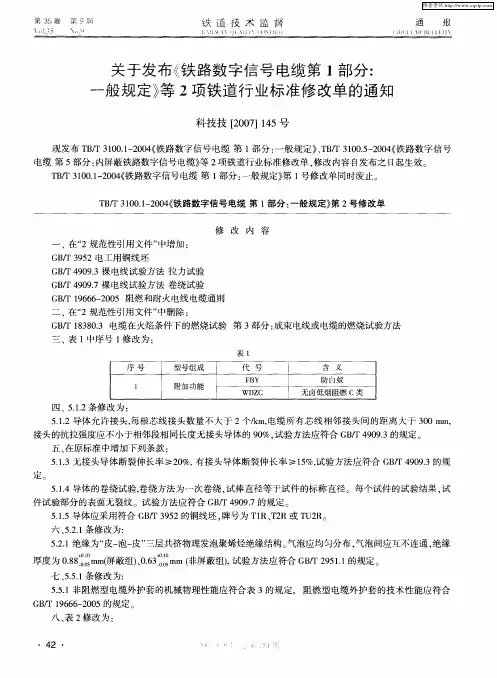

国家铁路局国铁科法〔2017〕83号关于发布铁道行业标准的公告（技术标准2017年第7批）国铁科法〔2017〕83号国家铁路局批准发布以下13项铁道行业标准，现予以公布。
国家铁路局2017年12月1日序号标准编号标准名称代替标准号发布日期实施日期1TB/T3496-2017调度集中与计算机联锁接口规范2017-12-012018-07-012TB/T3100.1-2017铁路数字信号电缆第1部分：一般规定TB/T3100.1-20042017-12-012018-07-013TB/T3100.2-2017铁路数字信号电缆第2部分：塑料护套铁路数字信号电缆TB/T3100.2-20042017-12-012018-07-014TB/T3100.3-2017铁路数字信号电缆第3部分：综合护套铁路数字信号电缆TB/T3100.3-20042017-12-012018-07-015TB/T3100.4-2017铁路数字信号电缆第4部分：铝护套铁路数字信号电缆TB/T3100.4-20042017-12-012018-07-016TB/T3100.5-2017铁路数字信号电缆第5部分：内屏蔽铁路数字信号电缆TB/T3100.5-20042017-12-012018-07-01TB/T3100.6-2017铁路数字信号电缆第6部分：应答器数据传输电缆TB/T3100.6-20082017-12-012018-07-018TB/T2476.1-2017铁路信号电缆第1部分：一般规定TB/T2476.1-19932017-12-012018-07-019TB/T2476.2-2017铁路信号电缆第2部分：塑料护套铁路信号电缆TB/T2476.2-19932017-12-012018-07-0110TB/T2476.3-2017铁路信号电缆第3部分：综合护套铁路信号电缆TB/T2476.3-19932017-12-012018-07-0111TB/T2476.4-2017铁路信号电缆第4部分：铝护套铁路信号电缆TB/T2476.4-19932017-12-012018-07-0112TB/T3497-2017铁路信号用液压电磁式断路器2017-12-012018-07-0113TB/T3277.4-2017铁路售检票设备第4部分：自助取票机2017-12-01 2018-07-01。
