海尔磁悬浮中央空调,智能与节能相结合

智能化中央空调节能管控系统及运维管理摘要：进行智能化中央空调节能管控系统及运维管理，可分步展开，确定系统设计思路，准备相关系统硬件、赋予系统相关功能，以此来发挥节能管控系统在空调调节中的作用，提升节能效果，并应用于后续运维管理中，这对于减少资源浪费、节省成本来说有着一定的促进作用。

关键词：智能化中央空调；节能管控系统；运维管理引言：中央空调虽然具备超静音、高舒适性等优势而实现了其在医院、大型商超等建筑中的广泛应用，但其能源损耗大、运维不方便等确是明确存在的问题，基于此，应从中央空调应用需求出发，引入节能管控系统，对其能源应用进程进行有效地调整，强化对运行过程的运维管理，如此才能减少负面反应，体现节能优势。

1案例分析以达实大厦中央空调制冷站为例展开研究，制冷站包括4台磁悬浮冷水机组，设计冷冻供回水温度7℃/12℃、冷却供回水温度32℃/37℃、铭牌额定功率489.10kW、装机总容量3200RT（冷吨）。

匹配6台冷冻泵、4台铭牌额定功率75kW的常规泵、2台铭牌额定功率37kW的加班泵，加班泵通常不作为控制调节的对象；4台冷却泵，铭牌额定功率55kW，以及16台冷却塔，单台冷却塔风机铭牌额定功率7.5kW，冷水机组和冷冻泵冷却泵是一一匹配关系，即开启一台冷水机组对应的开启该机组匹配的冷冻泵和冷却泵。

在采用群控控制策略的情况下，制冷站2021年用电252万kWh，占大厦总用电的35%，制冷站全年系统能效COP达6.31，能效等级属于引领级，是全国第一个制冷站能效等级引领级的评价项目。

制冷站系统结构如图1所示。

图1制冷站系统结构图2智能化中央空调节能管控系统设计2.1确定系统设计思路确定系统设计思路，关键是：（1）灵活应用计算机网络技术、计算技术、虚拟技术、大数据技术等搭建节能管控平台，将锅炉、冷水机组、循环水泵、电动阀门、冷却塔、温度、压力、冷量传感器、电动调节阀、空调箱机组、风机盘管、温控器等所有设备纳入节能管控范畴内，以此来执行一体化、智能化管控策略，提升节能效果。

Attention关注｜科技“推进绿色发展，加快生态建设”是海尔中央空调一贯的目标。

海尔中央空调已经实现了从用户需求的数据化分析到大规模定制的智能制造体系建设，从全品类解决方案的智慧节能运营到全球生态互联的创新与引领，带领我国中央空调进入了智慧、节能、生态的新时代。

互联网时代，海尔作为一个全球化的企业，定位要做物联网时代引领的企业。

一路领航的海尔中央空调海尔中央空调是海尔平台上非常重要的板块，海尔中央空调承接集团战略，沿着集团要求，努力成为行业规则制定者与引领者。

海尔中央空调秉承既要出口创汇更要出口创牌的国际化战略，海外耕耘二十多年，在欧洲、中亚、澳洲、非洲都树立起海尔中央空调的样板。

海尔在中国的空调行业中第一个进军中央空调行业，1993年海尔跟三菱重工成立三菱重工海尔，进入商用空调领域；1997年推出了中国第一台家庭中央空调；2006年，海尔颠覆传统的中央空调产业，推出中国第一台磁悬浮离心机，把中央空调行业带到了一个新的技术时代。

应运而生的海尔中央空调互联工厂海尔互联工厂是智能互联的工厂。

互联工厂的架构分成五层，从Level0到level4，这个架构是海尔研究了现代工业互联网之后创新提出的，从设备层到执行层控制层、从管理层到企业层，根据每一层的要求，找到最能满足用户需求的解决方案，整合成智能互联平台。

海尔互联工厂是一个体验工厂。

这一体验可以拆解成三个环节：参与、互动、互联。

参与环节，通过个性化定制平台，用户有什么需求可以在平台上提出，把自己的设想提出来，在平台上进行互动，在线实时交互，提出需求和想法，专业人员为用户提供服务；如果用户设想被采纳，这个产品就相当于用户参与了设计。

互动环节，基于用户考虑，为了第一时间了解用户的设备使用情况和需求想法，用户的电器使用情况直接连到工厂的每个工位，每个工人都知道他生产的产品在用户手里是什么样的情况，出现了什么样的问题，海尔将这一模式叫做用户评价到工位；对于远距离的体验，不管你在哪里都可以登陆海尔的平台看工厂的生产情况，了解定单的执行情况；同样，海尔通过网络平台实现了在线测试的可视化，用户可以通过平台直接看到产品的测试过程及结果。

磁悬浮中央空调的核心优势是什么1.磁悬浮压缩机磁悬浮中央空调的最核心技术是磁悬浮压缩机，他的发明者是MULTISTACK(捷丰集团)，磁悬浮中央空调也是MULTISTACK首先提出来的。

有需要了解磁悬浮空调，不妨去了解一下MULTISTACK。

1）磁悬浮压缩机使用了先进的磁轴承技术，实现机组的无油运行。

完全避免常规压缩机轴承的高摩擦损失、润滑油的管理与控制，确保了卓越的能效及可靠、长期的无磨损运行。

2）磁悬浮压缩机使用了先进的无油润滑系统。

这也避免了壳管式换热器中油膜覆盖在换热管上导致换热效率下降的影响，从而保证了产品在整个使用寿命周期上具有可持续的优越性能。

专业机构研究表明，旧式冷水机组内油的平均含量为9%，而其对系统能效的负面影响高达15% 到20%，磁悬浮变频离心式冷水机组实现无油润滑提高效率15％以上。

3）磁悬浮压缩机使用了高效蒸发器设计。

高性能的新设计换热管可以达到5% 换热效率，缺列布局的方式保证了冷媒均匀横向分配，而冷媒在蒸发器内的流动的改善，均液板保证冷媒轴向均匀分配，保证了蒸发器的高效运行。

4）磁悬浮压缩机使用了高效冷凝器设计。

高性能新设计换热管可以实现5% 换热效率，集成过冷器设计实现了4% 性能提高，整体上也实现了机组的高性能的提升。

5）磁悬浮压缩机使用了板式换热器。

设计的板式换热器结构紧凑，过冷度大，完全可以达到10 度过冷电子膨胀阀。

而且精确控制二级吸气口过热度，避免二级吸气带液COP提高5%，冷量提高8%。

2.磁悬浮中央空调核心优点1）高效节能机组采用磁悬浮压缩机技术、变频智能控制技术、完全不使用润滑油等先进技术，产品能效比有了很大提高，机组部分负荷最高cop 26，部分负荷综合能效可达11，比传统机组节能40% 以上。

2）静音无震动安全无摩擦，实际运行噪音低于70dBA，结构震动接近0，无须昂贵的减震配件。

（数据来自MULTISTACK无油变频磁悬浮中央空调的电子样本）3）绿色环保磁悬浮中央空调采用环保冷媒R134a，对臭氧层损耗值（ODP）为0。

磁悬浮中央空调是指采用磁悬浮变频技术的中央空调机组，其采用磁悬浮无油运转、全直流变频技术、智能控制、集控技术等众多先进技术于一体，具有超高节能率和运行稳定性，但由于机组的复杂性，业主初期投入较大。

磁悬浮中央空调的主要特点：一. 运行可靠，0摩擦;由于其压缩机采用电机直接驱动，无增速齿轮，无机械摩擦，从源头上提高机组的可靠型和延长机组使用寿命。

二. 节能高效，超低运行效率；磁悬浮中央空调作为国内中央空调的龙头企业之一，其磁悬浮离心机组部分负荷最高能效比可达到34.58，综合能效比最高可达13.18 ，可实现50% 的节能率。

三. 30年的超长使用寿命;由于部件实现了悬浮运行，整体机械摩擦只有传统中央空调机组的0.2%，机组使用寿命是普通中央空调的2倍，其超长的使用寿命再辅之以高效的节能率，可极大的降低能耗系统的能源费用，也能令业主缩短投资回收期。

四. 超低音运行;部件实现悬浮，无摩擦运行，结构振动接近0，运行噪音低，无需安装减震配件和隔音机房，降低业主的安装和降噪成本。

五. 低电流启动，对电网无冲击;启动电流很低，仅需2A便可启动，无需软启动器，在节省数万元变压设备投入成本的同时，对电网无冲击;同时也无需单独申请高电压电源，免去繁琐审批流程，节省安装成本。

六. 3年保修，维护无忧;由于磁悬浮中央空调实现了无油运行，无需换油，可节省30万元左右的整个生命周期维护费用，也省去了和维修团队交接的麻烦。

磁悬浮中央空调共用氟系统设计，多个压缩机共用制冷回路，同步变频，效率更高，占地更小，特别适合于多机头、大冷量的能耗公共建筑或能耗项目。

磁悬浮中央空调可应用场景：舒适性应用：商业公共建筑、办公楼、酒店、学校、医院、轨道交通、车站、机场等;工艺应用：工业空调环境、测试车间、净化车间、数据中心、印刷厂、电厂、食品厂等。

广州市启信空调设备有限公司成立于2017年，企业位于广东省广州市黄埔区，主要从事商业空调机组，家用空调机组，工业空调机组，工业除湿机组的开发研究及生产销售工作。

智能控制下中央空调的节能研究1. 引言1.1 背景介绍随着社会经济的快速发展和人们生活水平的提高，中央空调系统在建筑物中的应用越来越广泛。

中央空调系统作为建筑物中最主要的能源消耗设备之一，其能耗问题备受关注。

传统的空调系统在运行过程中存在能效低、能耗高、排放污染物等问题，给环境和能源资源带来巨大压力。

为了解决中央空调系统能效低下的问题，智能控制技术成为一种重要的节能途径。

智能控制技术通过引入传感器、智能算法等手段，可以对中央空调系统进行精准控制，优化能耗，提高运行效率，从而实现节能减排的目标。

本文将深入探讨智能控制下中央空调的节能研究，通过对智能控制技术的综述、中央空调系统能耗分析、节能优化策略、实验研究以及成本效益分析，希望为中央空调系统的节能改造提供一定的参考和借鉴。

【字数：233】1.2 研究意义中央空调作为建筑物中常用的制冷和供暖设备，是能源消耗较大的设备之一。

随着全球能源消耗和环境保护意识的不断增强，节能减排已经成为当前社会发展的热点话题之一。

中央空调系统的能耗问题亟待解决，而智能控制技术的应用能够有效提高中央空调系统的节能效果。

对于中央空调系统而言，智能控制技术的引入不仅可以提高系统的运行效率和舒适性，还可以降低系统的能耗和运行成本。

通过智能控制技术对中央空调系统进行优化调节，可以根据不同的工况、环境条件和用户需求进行智能化调节，实现能源的有效利用和节约。

研究中央空调智能控制下的节能优化具有重要的理论和实践意义。

通过本研究，可以进一步探讨智能控制技术在中央空调系统中的应用效果，为企业和个人节能减排提供技术支持和指导，推动我国建筑节能技术的发展，为实现能源的可持续利用和环境的可持续发展做出积极贡献。

2. 正文2.1 智能控制技术综述智能控制技术是指利用计算机、传感器、执行器等设备对中央空调系统进行智能化管理和调控的技术手段。

通过智能控制技术，可以实现中央空调系统的精准控制，提高系统的运行效率，降低能耗，进而实现节能减排的目的。

海尔磁悬浮中央空调技术-颠覆传统的技术海尔磁悬浮中央空调技术--颠覆传统的技术。

磁悬浮中央空调由于具有高效率、低噪音等优点，在欧美市场得到了广泛的应用，现正向全球迅速推广。

它所使用的磁悬浮离心机是-种完全不需要润滑油的制冷压缩机，是一个完全数字化的压缩机。

磁悬浮离心机它甚至可以被当作-种电器产品，这也是传统的压缩机结合现代微电子技术的发展方向。

磁悬浮离心冷水机组之所以能够实现50%的节能效果，很大程度上缘于其核心部件的设计。

以下则通过磁轴承技术、无油润滑、蒸发器设计、冷凝器设计等多个方面进行阐述其节能原理。

第一：磁悬浮压缩机使用了磁轴承技术，使得压缩机转轴与轴承不接触，从而实现了无油运行。

无油运转带来的好处有:●机组无需油分、油冷、油滤，简化了制冷系统，消除了油路系统、油泵等零件的故障，使得机组可靠性更高。

●制冷剂中没有润滑油，避免了壳管式换热器中油膜覆盖在换热管上导致换热效率下降，缩小了制冷剂与水之间的传热温差，使得机组的能力能效提高。

专业机构研究表明，旧式冷水机组内油的平均含量为9%，而其对系统能效的负面影响高达15%到20%，磁悬浮变频离心式冷水机组实现无油润滑提高效率15%以上。

●压缩机的转速不受传统机械传动方式的限制，无需增速齿轮，压缩机最高转速可以达到48000转/分钟，这样消除了传动损失，压缩机的体积更小，机组体积大幅度缩小。

磁悬浮离心机与传统螺杆机产品相比，其宽度减少了40%，最小宽度可以做到800mm,重量减少40%以上。

●机组不需要普通压缩机所必需的油压差，尤其是在春、秋、冬季外界环温很低的情况下，磁悬浮机组运行更加稳定，而普通机组需要将冷凝器进水温度保持在20'C以上;●压缩机消除了机械摩擦损失，比常规轴承更持久耐用，使机组寿命增加-倍。

第二：机组采用高效降膜蒸发器。

蒸发器采用专用高效换热管，换热管群采用缺列布置方式，确保蒸发器实现小温差传热第三：机组采用高效冷凝器。

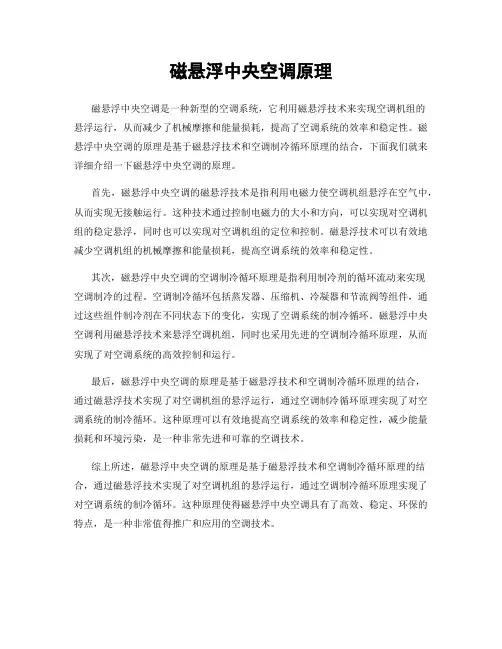

磁悬浮中央空调原理
磁悬浮中央空调是一种新型的空调系统，它利用磁悬浮技术来实现空调机组的
悬浮运行，从而减少了机械摩擦和能量损耗，提高了空调系统的效率和稳定性。

磁悬浮中央空调的原理是基于磁悬浮技术和空调制冷循环原理的结合，下面我们就来详细介绍一下磁悬浮中央空调的原理。

首先，磁悬浮中央空调的磁悬浮技术是指利用电磁力使空调机组悬浮在空气中，从而实现无接触运行。

这种技术通过控制电磁力的大小和方向，可以实现对空调机组的稳定悬浮，同时也可以实现对空调机组的定位和控制。

磁悬浮技术可以有效地减少空调机组的机械摩擦和能量损耗，提高空调系统的效率和稳定性。

其次，磁悬浮中央空调的空调制冷循环原理是指利用制冷剂的循环流动来实现
空调制冷的过程。

空调制冷循环包括蒸发器、压缩机、冷凝器和节流阀等组件，通过这些组件制冷剂在不同状态下的变化，实现了空调系统的制冷循环。

磁悬浮中央空调利用磁悬浮技术来悬浮空调机组，同时也采用先进的空调制冷循环原理，从而实现了对空调系统的高效控制和运行。

最后，磁悬浮中央空调的原理是基于磁悬浮技术和空调制冷循环原理的结合，
通过磁悬浮技术实现了对空调机组的悬浮运行，通过空调制冷循环原理实现了对空调系统的制冷循环。

这种原理可以有效地提高空调系统的效率和稳定性，减少能量损耗和环境污染，是一种非常先进和可靠的空调技术。

综上所述，磁悬浮中央空调的原理是基于磁悬浮技术和空调制冷循环原理的结合，通过磁悬浮技术实现了对空调机组的悬浮运行，通过空调制冷循环原理实现了对空调系统的制冷循环。

这种原理使得磁悬浮中央空调具有了高效、稳定、环保的特点，是一种非常值得推广和应用的空调技术。

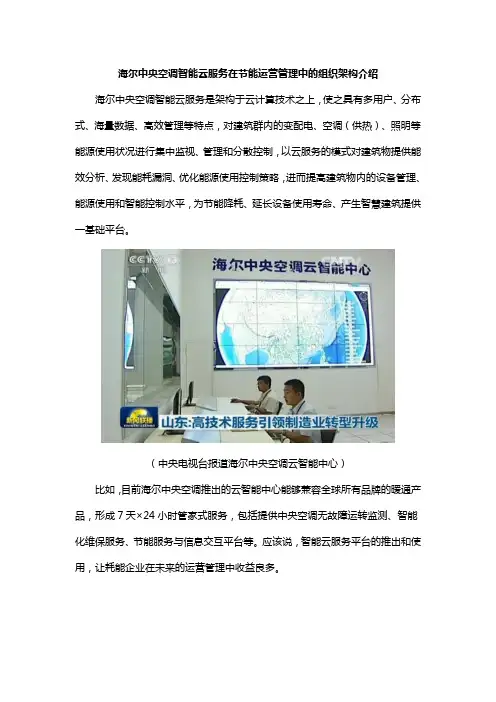

海尔中央空调智能云服务在节能运营管理中的组织架构介绍海尔中央空调智能云服务是架构于云计算技术之上，使之具有多用户、分布式、海量数据、高效管理等特点，对建筑群内的变配电、空调（供热）、照明等能源使用状况进行集中监视、管理和分散控制，以云服务的模式对建筑物提供能效分析、发现能耗漏洞、优化能源使用控制策略，进而提高建筑物内的设备管理、能源使用和智能控制水平，为节能降耗、延长设备使用寿命、产生智慧建筑提供一基础平台。

（中央电视台报道海尔中央空调云智能中心）比如，目前海尔中央空调推出的云智能中心能够兼容全球所有品牌的暖通产品，形成7天×24小时管家式服务，包括提供中央空调无故障运转监测、智能化维保服务、节能服务与信息交互平台等。

应该说，智能云服务平台的推出和使用，让耗能企业在未来的运营管理中收益良多。

（云智能技术在线确保海尔磁悬浮中央空调能够正常运转）其实，大型的楼宇、城市规划中，很难做到中央空调、地暖、新风机、通风等暖通产品是单一品牌。

以开放的心态促进产业的升级发展，为用户、企业、行业提供最专业的暖通设备解决方案，海尔中央空调做到了这一点，并且成为行业首选的互联网服务的提供商。

海尔中央空调云智能中心自上线以来，经历了较长时间稳定高效的试运行后，获得了市场的广泛认可，并已经应用于数百个项目案例。

例如：解放军总后勤部、霍尼韦尔重庆工厂、随州帝豪酒店、北京世贸工三、泰安妇幼保健院、北京地铁等。

可以说，云智能中心的推出为海尔在全球制冷行业中的地位奠定了坚实的基础。

（1）主机远程监测型功能：实现空调主机的远程监测及数据分析；配置：IMU和宽带。

（2）机房群控标准型功能：常规启停、连锁控制，通过配置IMU可远程监测；缺点：只能启停及连锁控制，需纳入楼控系统才能进行监测；配置：PLC控制器。

（3）机房群控楼宇型范围：中央空调机房智能控制及末端空气处理机组；功能：中央空调机房及末端设备的集中智能管控；产品：智能管控平台、节能控制中心、节能控制单元、空气处理机组智能控制柜。

从2016成立以来，“海尔磁悬浮杯”设计大赛已成功举办四届，共累计收到7500余份设计方案。

作为磁悬浮中央空调行业创领者，纵观这四年发展变迁，很多项目在我们脑海里留下了深深的印象。

今天，就让小编带领大家一起回顾下第四届“海尔磁悬浮杯”设计大赛的经典项目吧~专业方案成就经典工程项目名称：安徽省经济和信息化委员会制冷机房改造项目项目地点：安徽省合肥市包河区屯溪路306号项目方案：海尔磁悬浮节能解决方案项目概况：安徽省经济和信息化委员会办公楼建筑面积约21105平方米，其业态主要为办公、会议、餐厅等。

其制冷机房改造为既有建筑节能改造，相比于新建建筑空调系统具有机房环境复杂、机组安装通道狭窄，已有电源调整空间小，大楼不允许停止供电等限制。

磁悬浮中央空调离心冷水机组基于大楼实际运营情况，项目方要求选用的机组需具备施工周期短、体型小、不影响大楼运营、部分负荷工况性能优越等特点。

对此，项目方跟设计团队一致决定选用海尔磁悬浮中央空调离心式冷水机组，作为系统冷源代替原有中央空调机组，改造完成后系统运行正常，节能效果显著。

海尔磁悬浮中央空调制冷机房在安徽省经济和信息化委员会制冷机房改造项目中，安徽省建筑设计研究总院股份有限公司设计团队凭借专业的磁悬浮节能解决方案，获得项目方青睐。

该方案利用磁悬浮中央空调不仅以个性化的专业解决方案助力该项目绿色发展，更有效解决了办公楼节能改造难题。

“现在国家大力倡导绿色低碳、节能减排，我们希望能有更多的团队跟设计师能够参与到海尔磁悬浮杯设计大赛中来，将优秀的设计项目展现出来，利用磁悬浮中央空调技术，为我们国家的节能减排事业尽自己的一份绵薄之力。

”该团队如是说。

现在，第五届海尔磁悬浮杯设计大赛已开启了新一轮的征程，参赛资料要求、奖项设置、评审方式等详见大赛参赛规则，欢迎报名参与。

磁悬浮中央空调参赛文件历经四载，硕果累累。

海尔磁悬浮杯设计大赛一路走来斩获不少行业专家好评与认可，未来，我们期待磁悬浮杯设计大赛再攀新的高峰！海尔磁悬浮中央空调的节能与创新期待你的加入！。
