声卡接线操作方法
1.首先，确定您的声卡是安装在台式机机箱内还是外接式，根据不同的声卡类型选择相应的接线方法。
2.在机箱内的声卡，首先需要确定声卡的接口类型，通常有PCI、PCI-E和ISA 接口。
然后，将声卡按照接口类型插入主板上对应的插槽中，并用螺丝固定。
3.接下来需要插入音频输入/输出设备，如耳机、麦克风、音响、录音设备等。
插头一般有红、绿、蓝三个颜色，分别对应左音道、右音道和麦克风。
将这些设备的插头与声卡上相应的接口对应连接即可。
4.安装完毕后，打开电脑并进入系统，可以进行声卡驱动的安装和设置调整，以达到最佳音质效果。
5.对于外接式声卡，一般是通过USB接口或者火线接口连接到电脑上。
使用前需要先安装驱动程序和相关软件，并按照声卡说明书将音频输入输出设备与声卡相应接口连接即可。

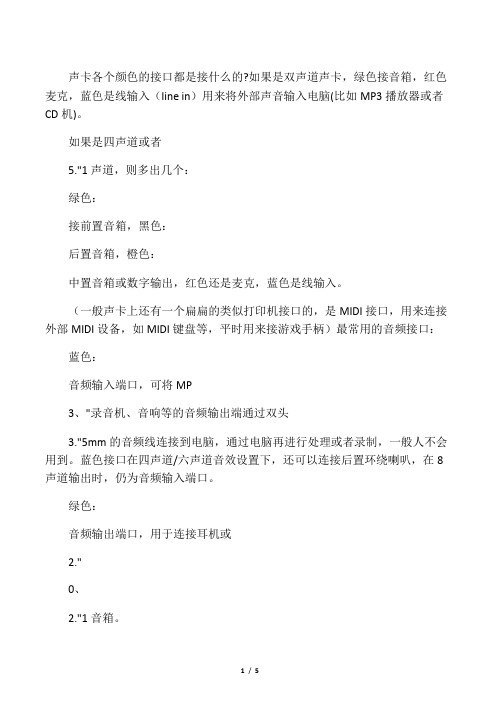

声卡各个颜色的接口都是接什么的?如果是双声道声卡，绿色接音箱，红色麦克，蓝色是线输入（line in）用来将外部声音输入电脑(比如MP3播放器或者CD机)。
如果是四声道或者5."1声道，则多出几个：绿色：接前置音箱，黑色：后置音箱，橙色：中置音箱或数字输出，红色还是麦克，蓝色是线输入。
（一般声卡上还有一个扁扁的类似打印机接口的，是MIDI接口，用来连接外部MIDI设备，如MIDI键盘等，平时用来接游戏手柄）最常用的音频接口：蓝色：音频输入端口，可将MP3、"录音机、音响等的音频输出端通过双头3."5mm的音频线连接到电脑，通过电脑再进行处理或者录制，一般人不会用到。
蓝色接口在四声道/六声道音效设置下，还可以连接后置环绕喇叭，在8声道输出时，仍为音频输入端口。
绿色：音频输出端口，用于连接耳机或2."0、2."1音箱。
麦克风端口，用于连接到麦克风，当通过视频聊天时网友听不到你说话声音，可能就是这个接口没有接好。
使用多耳机技巧：蓝色属音频输入接口，当然通过四声道设置可以把蓝色转变为音频输出接口，也就是说，支持六声道的主板同时连接两个耳机，但要通过音频驱动自带的软件进行设置，同理，八声道整合主板可以连接两个以上耳机，这样晚上多人看电影再也不怕吵到别人了。
整合八声道音频芯片的一般带有六个3."5mm的音频接口，由于在原来六声道的基础增加了三个接口，在分工方面更加细腻，避免设置多声道而牺牲了麦克风和音频输入的功能，从而减少了应用时反复设置的麻烦。
黑色：后置环绕喇叭接头，在四声道/六声道/八声道音效设置下，用于可以连接后置环绕喇叭。
橙色：中置/重低音喇叭接头，在六声道/八声道音效设置下，用于可以连接中置/重低音喇叭。
灰色：侧边环绕喇叭接头，在八声道音效设置下，用于可以连接侧边环绕喇叭。
音量控制窗口各项目的含义：主音量：声卡总音量音乐音量软件合成器：软效果器插件音量Front：前置音箱音量Rear：后置音箱音量Subwoofer：环绕音箱音量Center：中置音箱音量Side：旁置音箱音量(适用于7."1音箱)SPDIF：数字接口音量控制Front green in：前面板绿色插孔输入Rear blue in：后面板蓝色插孔输入Front pink in：前面板粉色插孔输入Rear grey in：后面板灰色插孔输入Rear orange in：后面板橘红色插孔输入Rear black in：后面板黑色插孔输入Rear green in：后面板绿色插孔输入机箱前面板信号线及控制线：⒈电源指示灯（PLED）信号线：绿色正极（+），白色为负极（—、接地、Ground/GND）。

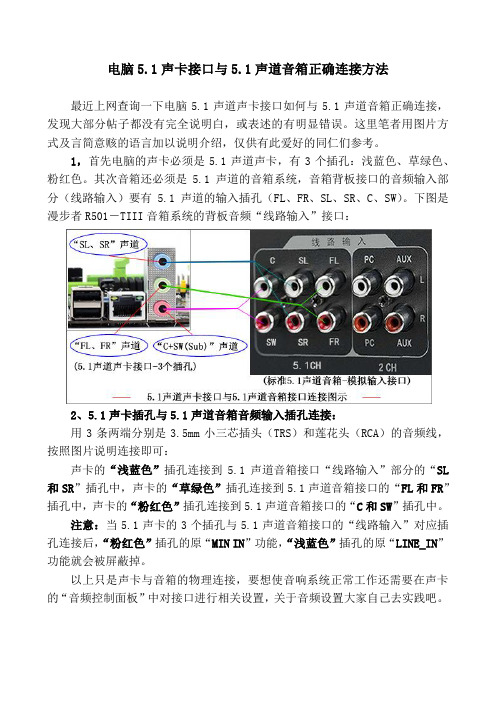

电脑5.1声卡接口与5.1声道音箱正确连接方法
最近上网查询一下电脑5.1声道声卡接口如何与5.1声道音箱正确连接，发现大部分帖子都没有完全说明白，或表述的有明显错误。
这里笔者用图片方式及言简意赅的语言加以说明介绍，仅供有此爱好的同仁们参考。
1，首先电脑的声卡必须是5.1声道声卡，有3个插孔：浅蓝色、草绿色、粉红色。
其次音箱还必须是5.1声道的音箱系统，音箱背板接口的音频输入部分（线路输入）要有5.1声道的输入插孔（FL、FR、SL、SR、C、SW）。
下图是漫步者R501－TIII音箱系统的背板音频“线路输入”接口：
2、5.1声卡插孔与5.1声道音箱音频输入插孔连接：
用3条两端分别是3.5mm小三芯插头（TRS）和莲花头（RCA）的音频线，按照图片说明连接即可：
声卡的“浅蓝色”插孔连接到5.1声道音箱接口“线路输入”部分的“SL 和SR”插孔中，声卡的“草绿色”插孔连接到5.1声道音箱接口的“FL和FR”插孔中，声卡的“粉红色”插孔连接到5.1声道音箱接口的“C和SW”插孔中。
注意：当5.1声卡的3个插孔与5.1声道音箱接口的“线路输入”对应插孔连接后，“粉红色”插孔的原“MIN IN”功能，“浅蓝色”插孔的原“LINE_IN”功能就会被屏蔽掉。
以上只是声卡与音箱的物理连接，要想使音响系统正常工作还需要在声卡的“音频控制面板”中对接口进行相关设置，关于音频设置大家自己去实践吧。
rca座子引脚定义
RCA座子是一种常见的音视频连接接口，通常用于连接电视、音响、摄像机等设备。
它采用圆形插头，一般有三个颜色编码的插孔，分别是红色、白色和黄色。
这些插孔分别对应着不同的信号传输功能。
1. 红色插孔，红色插孔通常用于传输右声道音频信号。
在立体声系统中，左声道音频信号通过白色插孔传输，而右声道音频信号则通过红色插孔传输。
2. 白色插孔，白色插孔通常用于传输左声道音频信号。
如前所述，在立体声系统中，左声道音频信号通过白色插孔传输。
3. 黄色插孔，黄色插孔用于传输复合视频信号。
复合视频信号是一种将亮度（Luma）和色度（Chroma）信号合成在一起的信号。
它可以传输标准画质的视频信号。
需要注意的是，RCA座子的引脚定义可能因设备类型和制造商而有所不同。
上述定义是基于一般的标准，但在某些情况下，可以根据具体设备的要求进行调整。
总结起来，RCA座子的引脚定义如下：
红色插孔，右声道音频信号。
白色插孔，左声道音频信号。
黄色插孔，复合视频信号。
希望以上回答能够满足你的需求。
如果你有其他问题，请随时提问。
AC97和HD声卡前置音频接口的跳线连接英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
微软的新操作系统Vista推出UAA 音频。
这些音频标准对机箱的前置音频面板和接口都有各自的规定。
主板的前置音频连接座也有变化。
本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。
一、英特尔AC97前置音频接口的规范要点英特尔在《Front Panel I/O Connectivity Design Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。
要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。
要能够直接的使用音频而不需要特别的软件。
前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。
插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2、电气连接两个前面板音频输出(AUD_FPOUT_L 和AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L 和AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。
音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。
经过前面板插座再由AUD_FPOUT_L和AUD_FPOUT_R返回主板的后置音频插座。
当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。
如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。
3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 供模拟音频电路使用的接地。
电脑音频接口指南了解RCAXLR和TRS插孔电脑音频接口指南：了解 RCA、XLR 和 TRS 插孔电脑作为现代社会中必不可少的工具，常常与音频设备进行连接，用于音频的输入和输出。
而了解不同类型的音频接口是至关重要的。
本指南将为您介绍常见的RCA、XLR 和TRS 三种插孔类型及其用途。
一、RCA 插孔RCA 插孔是一种常见的音频接口，它采用红白两种颜色标识，用于传输音频信号。
在电脑中，通常可见于声卡周边或终端设备上。
RCA 插孔通常用于连接低阻抗和高电平的设备，例如扬声器、放大器和家庭影音设备。
这是因为 RCA 接口的设计使其适合传输模拟音频信号，而这些设备通常使用模拟信号进行工作。
配置电脑上的 RCA 插孔连接时，通常需要使用转换线或 RCA 适配器。
这些转换器使您能够将 RCA 插头连接至电脑的音频输出端口。
不过，需要注意的是，RCA 插孔在传输音频过程中可能会受到干扰，因此音质可能稍逊于其他接口。
二、XLR 插孔XLR 插孔是一种常用于音频行业的接口，主要用于连接专业音频设备，如麦克风、音频调音台和音响设备。
它具有较高的阻抗，适用于长距离传输，并能提供更好的音频质量。
XLR 插孔通常可见于录音棚、舞台等专业领域。
其标准配置为三芯连接器，分别用于音频的地线（Ground）、正极（Positive）和负极（Negative），以保证音频信号的稳定传输。
在电脑配音频接口时，可能需要使用 XLR 转 USB 或 XLR 转其他音频接口的转换器。
这些转换器能够使您将 XLR 插孔连接至电脑的USB 端口，实现音频的输入和输出。
三、TRS 插孔TRS 插孔是指「Tip-Ring-Sleeve」的缩写，也被称为 6.35mm 插孔或耳机插孔。
它用于连接耳机、插入式麦克风和其他音频设备。
TRS 插孔有两种类型：平衡和不平衡。
平衡插孔包括三个连接器，分别用于 Ground、左声道和右声道，适用于长距离传输和对音频质量要求较高的场合。
声卡各个颜色的接口都是接什么的?
如果是双声道声卡，绿色接音箱，红色麦克，蓝色是线输入（line in）用来将外部声音输入电脑(比如MP3播放器或者CD机)。
如果是四声道或者5.1声道，则多出几个：
绿色：接前置音箱，黑色：后置音箱，橙色：中置音箱或数字输出，红色还是麦克，蓝色是线输入。
（一般声卡上还有一个扁扁的类似打印机接口的，是MIDI接口，用来连接外部MIDI设备，如MIDI键盘等，平时用来接游戏手柄）
最常用的音频接口：
蓝色：音频输入端口，可将MP3、录音机、音响等的音频输出端通过双头3.5mm的音频线连接到电脑，通过电脑再进行处理或者录制，一般人不会用到。
蓝色接口在四声道/六声道音效设置下，还可以连接后置环绕喇叭，在8声道输出时，仍为音频输入端口。
绿色：音频输出端口，用于连接耳机或2.0、2.1音箱。
粉色：麦克风端口，用于连接到麦克风，当通过视频聊天时网友听不到你说话声音，可能就是这个接口没有接好。
使用多耳机技巧：蓝色属音频输入接口，当然通过四声道设置可以把蓝色转变为音频输出接口，也就是说，支持六声道的主板同时连接两个耳机，但要通过音频驱动自带的软件进行设置，同理，八声道整合主板可以连接两个以上耳机，这样晚上多人看电影再也不怕吵到别人了。
整合八声道音频芯片的一般带有六个3.5mm的音频接口，由于在原来六声道的基础增加了三个接口，在分工方面更加细腻，避免设置多声道而牺牲了麦克风和音频输入的功能，从而减少了应用时反复设置的麻烦。
黑色：后置环绕喇叭接头，在四声道/六声道/八声道音效设置下，用于可以连接后置环绕喇叭。
橙色：中置/重低音喇叭接头，在六声道/八声道音效设置下，用于可以连接中置/重低音喇叭。
灰色：侧边环绕喇叭接头，在八声道音效设置下，用于可以连接侧边环绕喇叭。
音量控制窗口各项目的含义：主音量：声卡总音量
波形：音乐音量
软件合成器：软效果器插件音量
Front：前置音箱音量
Rear：后置音箱音量
Subwoofer：环绕音箱音量
Center：中置音箱音量
Side：旁置音箱音量(适用于7.1音箱)
SPDIF：数字接口音量控制Front green in：前面板绿色插孔输入Rear blue in：后面板蓝色插孔输入
Front pink in：前面板粉色插孔输入
Rear grey in：后面板灰色插孔输入
Rear orange in：后面板橘红色插孔输入
Rear black in：后面板黑色插孔输入
Rear green in：后面板绿色插孔输入
机箱前面板信号线及控制线：
⒈电源指示灯（PLED）信号线：绿色正极（+），白色为负极（—、接地、Ground/GND）。
正负接反，指示灯不亮，对主板无损害。
⒉硬盘工作指示灯（HD.LED）信号线：红色为正极，白色为负极（接地），插反极性，指示灯不正常工作。
⒊电源开关（Power）控制线：棕色为正极，白色为负极，向主板对应针形接口插入时可不用区分正负极。
⒋机箱电源复位（重启）开关（Rester）控制线：蓝色为正极，白色为负极，向主板插入时可不用区分正负极。
⒌机箱喇叭（Speaker）信号线，红色为正极，黑色为负极，理论上不能插反，但实践中，插反正负极，喇叭照样正常发声。
USB接口线颜色定义
红色－USB电源（正极）标有－VCC、Power、5V、5VSB
绿色－USB数据线（正）－DATA+、USBD+、PD+、USBDT+
白色－USB数据线（负）－DATA-、USBD-、PD-、USBDT+
黑色－地线（电源负极）－GND、Ground
此组信号线必须正确连接，若接反极性，或将电源线误做信号线连接，将导致USB设备永久性损坏，并可能危及主板。
ATX电源工作原理：ATX电源的唤醒控制信号是从20pin 插头引入的，20pin插头的定义是根据线缆颜色区分的，橙色为+3.3V、红色为+5V、黄色为+12V、白色为-5V、蓝色为-12V、紫色为+5VSB、灰色为P．G、黑色为接地，当短接灰色和绿色，就可以给ATX电源一个开机唤醒控制信号，而短接灰色和绿色是通过主板电路和机箱开关实现的。
