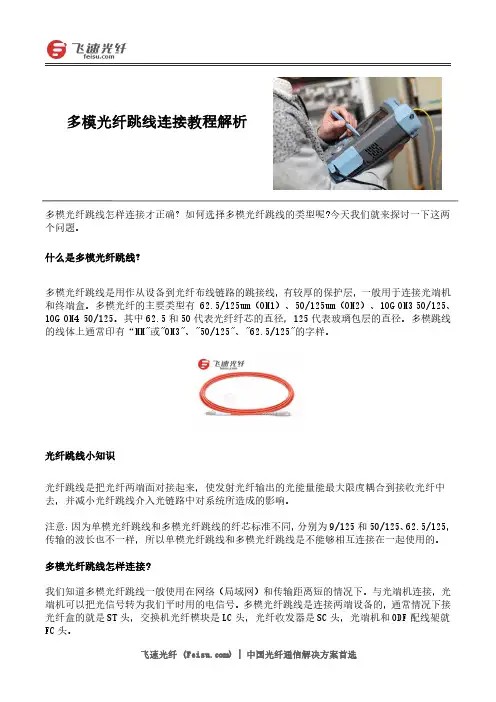

多模光纤跳线连接教程解析

多模光纤跳线怎样连接才正确？如何选择多模光纤跳线的类型呢?今天我们就来探讨一下这两个问题。

什么是多模光纤跳线？多模光纤跳线是用作从设备到光纤布线链路的跳接线，有较厚的保护层，一般用于连接光端机和终端盒。

多模光纤的主要类型有62.5/125um（OM1）、50/125um（OM2）、10G OM350/125、10G OM450/125。

其中62.5和50代表光纤纤芯的直径，125代表玻璃包层的直径。

多模跳线的线体上通常印有“MM"或"OM3"、"50/125"、"62.5/125"的字样。

光纤跳线小知识光纤跳线是把光纤两端面对接起来，使发射光纤输出的光能量能最大限度耦合到接收光纤中去，并减小光纤跳线介入光链路中对系统所造成的影响。

注意：因为单模光纤跳线和多模光纤跳线的纤芯标准不同，分别为9/125和50/125、62.5/125，传输的波长也不一样，所以单模光纤跳线和多模光纤跳线是不能够相互连接在一起使用的。

多模光纤跳线怎样连接?我们知道多模光纤跳线一般使用在网络（局域网）和传输距离短的情况下。

与光端机连接，光端机可以把光信号转为我们平时用的电信号。

多模光纤跳线是连接两端设备的，通常情况下接光纤盒的就是ST 头，交换机光纤模块是LC 头，光纤收发器是SC 头，光端机和ODF 配线架就FC 头。

多模光纤跳线连接教程解析如何选择多模光纤跳线的类型？多模光纤跳线把两个光纤设备连接起来，有很多型号，比如ST-ST，ST-LC，LC-LC，ST-SC等等，选什么型号的要看你的光纤设备接口是ST还是LC或者是SC的。

注意跳线也分单模和多模。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式采用螺丝扣。

一般在ODF配线架上采用。

②SC型光纤跳线：连接GBIC光模块，外壳呈矩形，紧固方式是采用插拔销式，不须旋转。

(路由器交换机上用的最多)。

图文介绍光纤跳线、法兰、终端盒、接续盒、ODF基础知识光纤跳线1、光纤跳线简介光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。

光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8μm~10μm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

2、光纤跳线的分类光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。

比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。

3、光纤跳线使用注意事项光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

如果光纤接头被弄脏了的话，可以用棉签蘸酒精清洁，否则会影响通信质量。

•1、使用前必须将光纤跳线陶瓷插芯和插芯端面用酒精和脱脂棉擦拭干净。

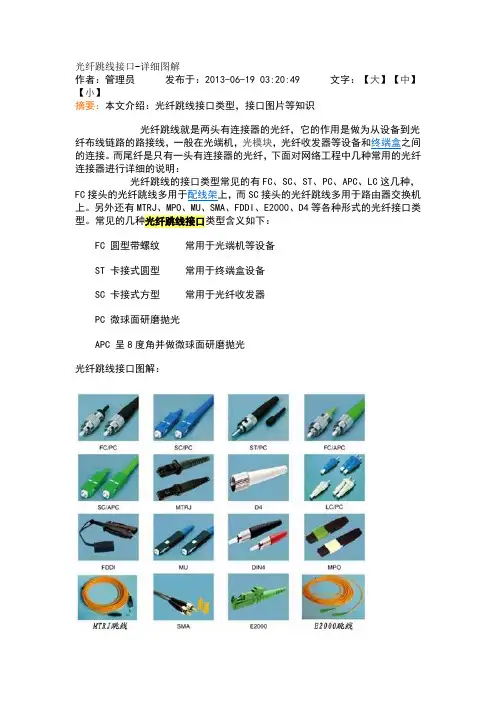

光纤跳线接口-详细图解作者：管理员发布于：2013-06-19 03:20:49 文字：【大】【中】【小】摘要：本文介绍：光纤跳线接口类型，接口图片等知识光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。

而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。

另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。

常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

光纤跳线接口-详细图解光纤跳线接口-详细图解作者：管理员发布于：2013-06-19 03:20:49 文字：【大】【中】【小】摘要：本文介绍：光纤跳线接口类型，接口图片等知识光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。

而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。

另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。

常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

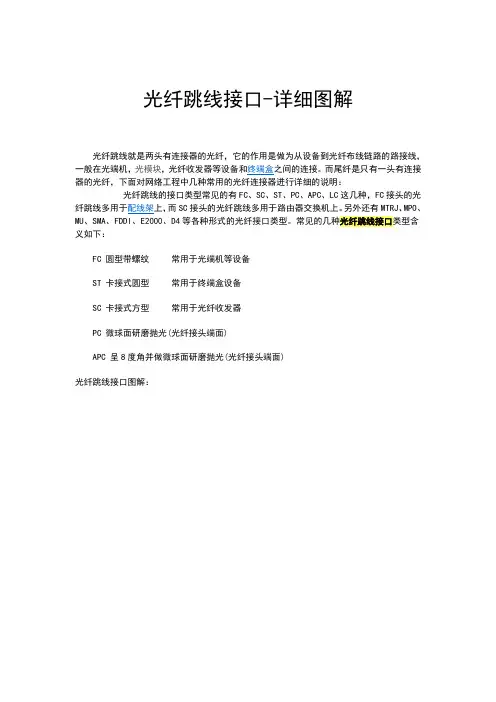

光纤跳线接口-详细图解光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。

而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。

另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。

常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光(光纤接头端面)APC 呈8度角并做微球面研磨抛光(光纤接头端面)光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F 连接来说，连接器通常是ST类型。

常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

光纤跳线及光纤连接器基础知识现在监控传输、网络传输等越来越多的使用到光纤.但很多工程商对于光纤传输还是存在一定的顾虑,认为光纤传输很神秘很复杂.看过这篇文章后,一定会让你对光纤及其设备有一点了解...上图中为光连接器，常见的是FC（俗称圆头）、SC（俗称方头）和LC。

FC型又分为FC/FC和FC/PC(APC)型，前一个FC 是Ferrule Connector 的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣；后面的FC 表明接头的对接方式为平面对接，PC 是Physical Connection 的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构，APC和PC类似，但采用了特殊的研磨方式，PC是球面，APC 是斜8度球面，指标要比PC好些。

目前电信网常用的是FC/PC型，FC/APC多用于有线电视系统。

一般写成FC或PC均是指FC/PC光连接器。

SC型其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝套管结构，其结构尺寸与FC 型相同，端面处理采用PC 或APC 型研磨方式；紧固方式是采用插拔销闩式，不需旋转头。

常用于在数据工程中使用。

一般SC型均指SC/PC。

LC光纤连接器采用模块化插孔(RJ)机理制成。

其所采用的插针和套桶的尺寸是普通SC，FC等尺寸的一半。

LC常见于通信设备的高密度的光接口板上。

上图是各种光连接器与之对应的适配器，也称法兰盘，用在ODF 架上，供光纤连接。

该图为FC/PC型光纤跳纤（非正规叫法是双头尾纤），英文名为PATCH CORD即两头带光纤连接器的软光纤，用于设备至ODF架的连接以及ODF架之间的跳接。

光跳线颜色为黄色，表示单模跳纤。

该图为MTRJ-SC型光纤跳纤，光跳线颜色为橙色，表示多模跳纤。

另外，还有用于光缆成端的尾纤，英文名为PIGTAIL CORD，一端与光缆熔接，一端固定在ODF上。

在生产中，为了便于测试，均生产为跳纤，即两头均有光纤连接器，施工时，从中间剪断，一根跳纤即成了两根尾纤。

光纤跳线接口-详细图解作者：管理员发布于：2013-06-19 03:20:49 文字：【大】【中】【小】摘要：本文介绍：光纤跳线接口类型，接口图片等知识光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。

而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。

另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。

常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

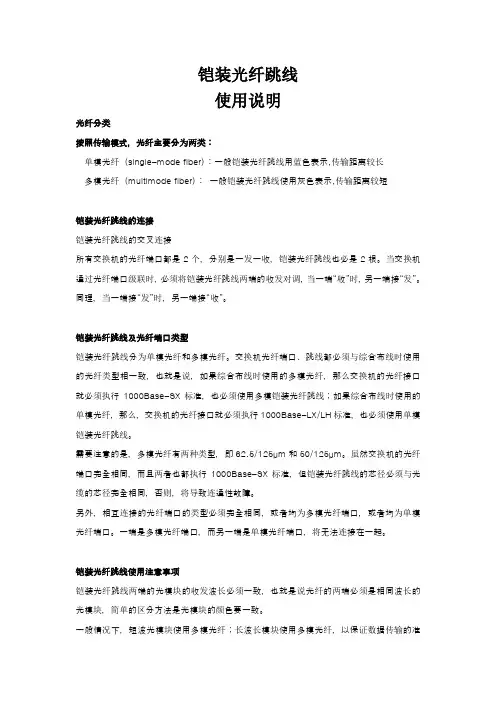

铠装光纤跳线使用说明光纤分类按照传输模式，光纤主要分为两类：单模光纤（single-mode fiber）：一般铠装光纤跳线用蓝色表示,传输距离较长多模光纤（multimode fiber）：一般铠装光纤跳线使用灰色表示,传输距离较短铠装光纤跳线的连接铠装光纤跳线的交叉连接所有交换机的光纤端口都是2个，分别是一发一收，铠装光纤跳线也必是2根。

当交换机通过光纤端口级联时，必须将铠装光纤跳线两端的收发对调，当一端“收”时，另一端接“发”。

同理，当一端接“发”时，另一端接“收”。

铠装光纤跳线及光纤端口类型铠装光纤跳线分为单模光纤和多模光纤。

交换机光纤端口、跳线都必须与综合布线时使用的光纤类型相一致，也就是说，如果综合布线时使用的多模光纤，那么交换机的光纤接口就必须执行1000Base-SX标准，也必须使用多模铠装光纤跳线；如果综合布线时使用的单模光纤，那么，交换机的光纤接口就必须执行1000Base-LX/LH标准，也必须使用单模铠装光纤跳线。

需要注意的是，多模光纤有两种类型，即62.5/125μm和50/125μm。

虽然交换机的光纤端口完全相同，而且两者也都执行1000Base-SX标准，但铠装光纤跳线的芯径必须与光缆的芯径完全相同，否则，将导致连通性故障。

另外，相互连接的光纤端口的类型必须完全相同，或者均为多模光纤端口，或者均为单模光纤端口。

一端是多模光纤端口，而另一端是单模光纤端口，将无法连接在一起。

铠装光纤跳线使用注意事项铠装光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般情况下，短波光模块使用多模光纤；长波长模块使用多模光纤，以保证数据传输的准确性。

光纤在使用的过程中，不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

铠装光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

术语缩写SFP：Small Form Factor PluggableSFF：Small Form FactorXFP：10 Gigabit Small Form Factor PluggableMU：Miniature UnitLC：Lucent ConnectorSC：Subscriber ConnectorFC：Fiber ConnectorMTRJ：‘MT’ferrule，Register Jack latchST：Straight Tip各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模:SM,波长1310 /1550多模:MM 波长850 / 1300在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

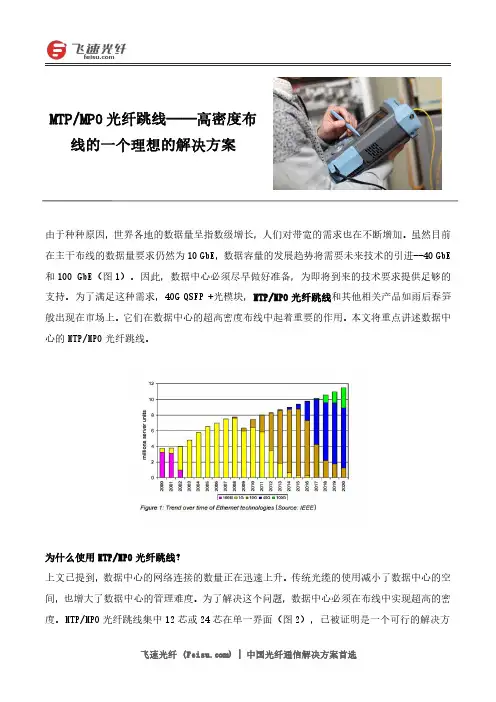

由于种种原因，世界各地的数据量呈指数级增长，人们对带宽的需求也在不断增加。

虽然目前在主干布线的数据量要求仍然为10GbE，数据容量的发展趋势将需要未来技术的引进--40GbE 和100GbE（图1）。

因此，数据中心必须尽早做好准备，为即将到来的技术要求提供足够的支持。

为了满足这种需求，40G QSFP +光模块，MTP/MPO 光纤跳线和其他相关产品如雨后春笋般出现在市场上。

它们在数据中心的超高密度布线中起着重要的作用。

本文将重点讲述数据中心的MTP/MPO光纤跳线。

为什么使用MTP/MPO 光纤跳线？上文已提到，数据中心的网络连接的数量正在迅速上升。

传统光缆的使用减小了数据中心的空间，也增大了数据中心的管理难度。

为了解决这个问题，数据中心必须在布线中实现超高的密度。

MTP/MPO 光纤跳线集中12芯或24芯在单一界面（图2），已被证明是一个可行的解决方MTP/MPO 光纤跳线——高密度布线的一个理想的解决方案案。

MTP/MPO的多芯光纤连接器满足40GBASE-SR4和100GBASE-SR10的标准，它可容纳12芯或24芯，在一个外形大小与SC连接器相同的连接器里。

因此，MTP/MPO光纤跳线提供高达12或24倍的密度，并节省了电路卡和机架空间。

MTP/MPO光纤跳线的结构MTP/MPO光纤跳线是由MTP/MPO连接器、光缆和其他连接器构成，如LC连接器也可能在一些MTP/MPO光纤跳线上。

光缆通常采用OM3和OM4，即激光优化多模光纤。

不同于传统连接器，MTP/MPO连接器应慎用，以确保适当的连接。

因此，对MTP/MPO连接器有一个整体的了解是很重要的。

如下图所示，在每个MTP/MPO连接器的一侧有个key键，而这个key键的坐称为key up的位置。

在这个方向上，连接器中的每个光纤孔从左到右依次编号。

人们常常提及这些连接孔的位置，或P1，P2等。

此外，连接器插入时，连接器上的一个白点指向P1侧。

光纤接续方法及操作步骤详解光纤接续是一项细致的工作，特别在端面制备、熔接、盘纤等环节，要求操作者仔细观察，周密考虑，操作规范。

本文为您详细介绍了其中的步骤和实际操作技巧。

1.端面的制备光纤端面的制备包括剥覆、清洁和切割这几个环节。

合格的光纤端面是熔接的必要条件，端面质量直接影响到熔接质量。

1.1光纤涂面层的剥除光纤涂面层的剥除,要掌握平、稳、快三字剥纤法。

“平”，即持纤要平。

左手拇指和食指捏紧光纤，使之成水平状，所露长度以5cm为准，余纤在无名指、小拇指之间自然打弯，以增加力度，防止打滑。

“稳”，即剥纤钳要握得稳。

“快”即剥纤要快，剥纤钳应与光纤垂直，上方向内倾斜一定角度，然后用钳口轻轻卡住光纤右手，随之用力，顺光纤轴向平推出去，整个过程要自然流畅，一气呵成。

1.2裸纤的清洁裸纤的清洁，应按下面的两步操作：1）观察光纤剥除部分的涂覆层是否全部剥除，若有残留，应重新剥除。

如有极少量不易剥除的涂覆层，可用绵球沾适量酒精，一边浸渍，一边逐步擦除。

2）将棉花撕成层面平整的扇形小块，沾少许酒精（以两指相捏无溢出为宜），折成“V”形，夹住以剥覆的光纤，顺光纤轴向擦拭，力争一次成功，一块棉花使用2～3次后要及时更换，每次要使用棉花的不同部位和层面，这样即可提高棉花利用率，又防止了探纤的两次污染。

1.3裸纤的切割裸纤的切割是光纤端面制备中最为关键的部分，精密、优良的切刀是基础，而严格、科学的操作规范是保证。

1）切刀的选择。

切刀有手动（如日本CT—07切刀）和电动（如爱立信FSU—925）两种。

前者操作简单，性能可靠，随着操作者水平的提高，切割效率和质量可大幅度提高，且要求裸纤较短，但该切刀对环境温差要求较高。

后者切割质量较高，适宜在野外寒冷条件下作业，但操作较复杂，工作速度恒定，要求裸纤较长。

熟练的操作者在常温下进行快速光缆接续或抢险，采用手动切刀为宜；反之初学者或在野外较寒冷条件下作业时，采用电动切刀。

2）操作规范操作人员应经过专门训练掌握动作要领和操作规范。

结构光纤跳线和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8μm~10μm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

分类光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。

比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。

单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。

多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短使用注意光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。

一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。

光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。

光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。

如果光纤接头被弄脏了的话，可以用棉签蘸酒精清洁，否则会影响通信质量。

1、使用前必须将光纤跳线陶瓷插芯和插芯端面用酒精和脱脂棉擦拭干净。

2、使用时光纤最小弯曲半径小于30mm。

3、保护插芯和插芯端面，防止碰伤、污染，拆卸后及时带上防尘帽。

4、激光信号传送之时请勿直视光纤端面。

5、出现人为及其它不可抗因素损坏时应及时更换损坏的光纤跳线。

6、安装前应仔细阅读说明书，并在厂家或经销商的工程师指导下进行安装调试。

图解光缆终端盒、光纤收发器、尾纤、跳线等使用图解：光缆、终端盒、尾纤的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。

步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。

步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。

此时双绞线可接入网络设备的RJ-45口。

到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。

图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。

光缆终端盒内部结构，如图所示。

如图所示，接入的光缆可以有多芯，例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。

上图，只熔接了2根，也就往外引出了2根跳线。

如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。

尾纤：一端有连接头，另一端是一根光缆纤芯的断头。

通过熔接，与其他光缆纤芯相连。

尾纤作用：主要是用于连接光纤两端的接头。

尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。

一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。

尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。

跳线：跳纤两头都是活动接头。

起连接尾纤和设备作用。

光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。

光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。

保偏多模光纤跳线
保偏多模光纤跳线是一种特殊的光纤跳线，主要用于光纤通信网络中的信号传输。

由于其特殊的结构和工作原理，保偏多模光纤跳线在保持信号稳定、降低信号衰减和提高传输效率方面具有显著优势。

首先，保偏多模光纤跳线的结构不同于普通光纤跳线。

它采用特殊的结构设计，使得光纤在跳线中传输时能够保持信号的稳定性。

这种稳定性对于高带宽、高速率的通信网络来说至关重要，因为它能够减少信号失真和衰减，提高传输质量。

其次，保偏多模光纤跳线具有较低的信号衰减。

由于其特殊的材料和制造工艺，保偏多模光纤跳线能够有效地降低信号在传输过程中的衰减。

这意味着信号在长距离传输时能够保持更高的强度和稳定性，从而提高了通信网络的覆盖范围和传输效率。

此外，保偏多模光纤跳线还具有多模传输的特性。

与单模光纤跳线相比，多模光纤跳线能够传输更多的模式，从而提高了信号的带宽和传输速率。

这种特性使得保偏多模光纤跳线成为高速通信网络和高带宽应用的理想选择。

总之，保偏多模光纤跳线是一种高性能的光纤跳线，具有保持信号稳定、降低信号衰减和多模传输等优点。

在光纤通信网络中，它能够提高传输效率、降低成本并实现更远距离的信号传输。

随着光纤通信技术的不断发展，保偏多模光纤跳线将在未来的通信网络中发挥越来越重要的作用。

光纤跳线接口-详细图解作者：管理员发布于：2013-06-19 03:20:49 文字：【大】【中】【小】摘要：本文介绍：光纤跳线接口类型，接口图片等知识光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。

而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。

另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。

常见的几种光纤跳线接口类型含义如下：FC 圆型带螺纹常用于光端机等设备ST 卡接式圆型常用于终端盒设备SC 卡接式方型常用于光纤收发器PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光光纤跳线接口图解：光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

(对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断;SC连接头直接插拔，使用很方便，缺点是容易掉出来;FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

光纤跳线使用方法
嘿，朋友们！今天咱来聊聊光纤跳线这玩意儿的使用方法。

要使用光纤跳线，那可得一步步来，不能马虎哟！首先，得把光纤跳线的两端清洁干净，可别小看这一步，这就好比你要去参加重要活动，得先把自己收拾整洁一样重要呢！然后，小心地将跳线的一端插入设备的光口，插的时候要对准，别硬来，不然弄坏了可就糟糕啦！接着，再把另一端插入对应的光口，同样要轻缓操作。

注意哦，在整个过程中，千万别让光纤跳线过度弯曲或扭曲，就像人的脊梁不能弯得太厉害一样，不然会影响信号传输的。

在这个过程中，安全性和稳定性那可是至关重要的呀！就像走钢丝一样，稍有不慎可能就会出问题。

如果操作不当，可能会导致信号中断，那可就麻烦大了。

所以一定要细心再细心，确保每一步都做到位，这样才能保证整个系统的稳定运行，让我们用起来安心、放心呀！
那光纤跳线都能用在哪些地方呢？哎呀，那可多啦！比如在数据中心，它可是大显身手呢，能快速、稳定地传输大量数据。

还有在通信领域，没有它可不行呀！它的优势也很明显呀，传输速度快得惊人，信号衰减小，简直太厉害啦！
给你们说个实际案例吧，之前有个大公司，网络总是出问题，后来一检查，发现是光纤跳线这里出了岔子。

经过重新规范地安装和使用光纤跳线后，哇塞，网络立马变得顺畅无比，工作效率都大大提高了呢！
总之呀，光纤跳线这东西，只要我们正确使用，就能发挥出它巨大的作用，让我们的生活和工作更加便捷、高效！所以，大家一定要重视它的使用方法哦！。

多模带索引跳转光纤说到“多模带索引跳转光纤”，哎呀，你可能会觉得这又是什么高大上的黑科技。

别着急，听我慢慢给你捋清楚。

光纤大家肯定不陌生，咱们日常生活中用到的很多网络，电视，甚至是电话都离不开它。

你看，光纤其实就是传递信息的“高速公路”。

如果说你想象一下网络信息就是车，那光纤就是一条让车飞驰的路。

简而言之，光纤就是让信息传输快得不得了的神奇工具。

不过，今天咱们要说的“多模带索引跳转光纤”可不是那种简单的光纤，它可比普通的光纤要复杂多了。

什么是“多模”？听起来有点拗口是不是？其实就是指光纤里可以容纳多个光信号“车队”一起通过。

不同的信号像不同的小车，排着队穿行在这条宽广的光纤里，它们可以互不干扰，一起高速前进。

要是你不信，你试试在一条单行道上塞几辆车进去，能不塞得你七上八下吗？所以，多模光纤的出现，就像给了信息一个更加顺畅的通道。

再说到“索引跳转”。

这个“跳转”真的是个高手，能在信息高速公路上灵活穿梭。

光纤传输数据的过程中，不是每条光信号都按着同样的轨迹走。

需要“跳跃”到别的路径上，绕过一些阻碍，快速抵达目标地点。

就像你开车上高速，突然发现前方有事故，瞬间切换车道，顺畅通过。

这个“索引跳转”其实就是通过一种特殊的设计，让光信号在需要时能够智能地跳跃，不会像普通的光纤一样受制于一个固定的路径。

这种技术，简直像是给信息穿上了隐形的“翅膀”，让它飞得更快，也更安全。

你可能会想，哎呀，这么复杂的东西，怎么会用得着我呢？你还真别说，正是因为有了这种高效的光纤技术，咱们的网络速度才越来越快。

从看电影，打游戏，到办公软件的云端同步，背后都少不了这种技术的支撑。

想象一下，你在家里开个视频会议，画面清晰，声音不卡顿，数据传输就像一条顺畅的大河一样流畅。

这就是“多模带索引跳转光纤”这种技术的功劳。

没有它，恐怕你的视频会议就要像卡拉OK现场那样，时不时掉线，时不时声音断断续续。

说起它的优势，那真是多得数不过来。

比如，咱们常说的“带宽大”，就是它的一大亮点。

多模光跳纤
多模光跳纤是一种用于光纤通信系统的连接设备，它能够有效地传输多路信号，并且在不同模式下进行光信号的跳转。

多模光跳纤通常由连接头、外套、磁芯等部件组成，通过这些部件的相互配合，可以实现光信号的高效传输。

多模光跳纤在光纤通信系统中起着至关重要的作用。

随着信息传输技术的不断发展，人们对光纤通信系统的传输速度和容量提出了更高的要求，而多模光跳纤正是能够满足这些要求的关键设备之一。

它能够实现多路信号的同时传输，大大提高了光纤通信系统的传输效率和容量。

在实际应用中，多模光跳纤被广泛应用于数据中心、通信基站、企业网络等场合。

它不仅可以实现不同设备之间的连接，还可以实现不同光纤之间的连接，满足了不同场合对光纤通信系统的灵活需求。

同时，多模光跳纤还具有体积小、重量轻、安装方便等特点，能够有效地减少光纤通信系统的安装成本和维护成本。

总的来说，多模光跳纤作为光纤通信系统的重要组成部分，对于提高系统的传输效率、扩大传输容量、降低成本都起着至关重要的作用。

随着信息技术的不断发展，相信多模光跳纤将会在未来的光纤通信系统中发挥越来越重要的作用，为人们的生活和工作带来更加便利和高效的光纤通信服务。
