机械制图国家标准和技术制图的有关规定引言机械制图是机械设计过程中的重要环节，为了保证机械制图的质量和统一性，国家制定了相关的标准和规定。
本文将介绍机械制图的国家标准和技术制图的有关规定。
机械制图国家标准在机械制图领域，国家制定了一系列的标准，以规范机械制图的设计、要求和规定。
以下是一些常见的机械制图国家标准：1.GB/T 4457-2018 机械制图尺寸和公差–该标准规定了机械制图中尺寸和公差的表示方法和计算方法。
2.GB/T 11816-2014 机械制图标注–该标准规定了机械制图中标注的要求和规定。
3.GB/T 5789-2008 机械制图图面和视图的表示方法–该标准规定了机械制图中图面和视图的表示方法和要求。
4.GB/T 3782-2009 机械零件尺寸技术文件–该标准规定了机械零件尺寸技术文件的编制要求和规定。
机械制图国家标准的制定，确保了机械制图的一致性和规范性，提高了机械制图的质量。
技术制图的有关规定除了机械制图标准外，还有一些技术制图的相关规定，以保证技术制图的准确性和可读性。
以下是一些常见的技术制图规定：1.图纸比例选择–技术制图中，根据绘制的对象和图纸大小，选择适当的比例，以确保图纸的可读性和准确性。
2.图线粗细和颜色选择–技术制图中，根据不同的图线类型和需求，选择适当的线宽和颜色，以区分不同的元素和表达不同的含义。
3.图幅的排版要求–技术制图中，应按照一定的排版要求将各种视图和标注等内容合理布局，以提高图纸的可读性和美观性。
技术制图的规定和要求，保证了技术制图的准确性和规范性，提高了技术制图的效率和质量。
结论机械制图国家标准和技术制图的规定，对于机械制图和技术制图具有重要的指导意义。
遵守这些标准和规定，能够使机械制图和技术制图更规范、准确和可读，提高产品设计的质量和效率。
然而，由于机械制图和技术制图的需求和应用场景不同，也有一些特殊的制图标准和规定需要遵守。
因此，在实际应用中，还需要根据具体的项目和需求来选择和应用相应的标准和规定。
一、机械设计制图软件要求机械设计、制图人员以Auto CAD2004（以下简称CAD）为主要设计软件，允许使用solidworks三维设计软件，图纸以工程制图形式保存且图框符合厂规范要求。
二、CAD基本设置规范1.图层设置线条和字体原则上要求以黑/白纯色为主，可以根据实际情况进行简单的颜色区分，不允许用绿色等颜色（主要这类颜色打印在纸张后显示浅淡）。
制图时假想虚拟线允许使用浅淡色。
2.文字样式设置1）用于标注的字体“格式”——“文字样式”——“新建”——命名为“用于标注”——“确定”——选择字体（字体名选择，再选用大字体，选用大字体后一定要选择——高度（T）——宽度因子（W）——应用。
2）按GB/T 14691-1993技术制图字体规定，图纸其余文字字体为长仿宋体，在A4图纸中字高，A3图纸中字高5，其他规格图纸可按比例调整字高。
在文字样式设置时，宽度因子保持统一不变。
标注样式设置“格式”——“标注样式”——“新建”——命名为“机械制图”（基础样式为：ISO—25）——“继续”，在弹出的“新建标注样式：机械制图”进行参数设置：本设置中颜色为ByBlock1）直线和箭头：(1) 尺寸线基线间距>2 文字高度（文字高度一般选），所以基线间距可选择8。
(2) 尺寸界限：①超出尺寸线:②起点偏移量：机械制图要求为0毫米。
③固定长度尺寸界限：不选择。
(3) 箭头：①第一个：实心闭合箭头②第二个：实心闭合箭头③引线：无④箭头大小：与文字高度一致(4) 圆心标记：默认形式2) 文字：(1) 文字外观①文字样式：选择刚设置好的文字样式—“用于标注”（已设置）②填充颜色：无③文字高度：（2）文字位置：垂直上方；水平居中；从尺寸线偏移（3）文字对齐：与尺寸线对齐。
3）调整（1）调整选型“文字或箭头，取最佳效果”（2）文字位置“尺寸线旁”（3）标注特征比例使用全局比例（4）调整全部打勾4）主单位：（1）单位格式：小数（2）精度：（3）小数分隔符：句点“.”（4）舍入：0（默认）（5）比例因子：1（默认）消零：后续（6）单位格式：十进制度数（7）精度：（8）消零：后续5）换算单位：在机械制图中不用设置，（公制与英寸的换算）6）公差：机械制图中，不设定以上述设置的标注为基础再设置1）“新建”——“用于半径标注”——继续——在弹出的对话框中“在“文字”选项卡文字对齐选“水平”。
机械制图要求规范-国家标准引言机械制图是工程设计过程中必不可少的一部分，它起到了沟通设计师和制造者之间的重要作用。
为了确保机械制图的质量和一致性，国家对机械制图的要求进行了规范化。
本文将介绍国家标准中对机械制图的要求规范，帮助读者更好地了解机械制图的基本要求和规范。
一、图纸格式1.图纸尺寸应根据实际设计需要确定，常见的尺寸有A4、A3、A2等。
在图纸的右下角应注明图纸尺寸信息。
2.图纸页边距应合理设置，一般为20mm，以保证图纸的美观和工作区域的合理利用。
3.图纸的标题栏应明确标注图纸名称、图号、版本、制图人、审核人等信息。
二、视图投影1.视图投影是机械制图中最基本的内容之一。
视图的选择应能够清楚地表达零件的形状和尺寸。
2.视图应按照国家标准规定的投影方式进行绘制，常用的有主视图、俯视图、右视图等。
3.视图之间应有适当的距离和比例关系，以保证图纸的美观和易读性。
视图与边框之间的距离一般为5mm。
4.视图的比例尺应根据实际需要确定，常用的有1:1、1:2、1:5等。
三、尺寸标注1.尺寸标注是机械制图中非常重要的一部分，它标明了零件的大小和形状。
2.尺寸标注应使用国家标准规定的标注方法和符号，确保标注的一致性和准确性。
3.尺寸标注的位置应遵循一定的规则，一般都放在视图右侧，并与之相关联。
4.尺寸标注的字体大小应合适，一般为2.5mm，以保证标注的清晰可读。
四、剖视图和细节图1.当零件的内部结构和细节无法通过常规视图揭示时，可以采用剖视图或细节图的方式进行表达。
2.剖视图应按照国家标准规定的剖视投影方法进行绘制，同时配上剖面符号和剖视线。
3.细节图应能够清楚地显示出零件的局部细节，一般需注明细节图对应的视图。
五、表面粗糙度和配合公差1.表面粗糙度和配合公差是机械制图中需要特别注意的内容，它们直接关系到零件的功能和质量。
2.表面粗糙度应按照国家标准规定的符号和数值进行标注，以确保读者能够正确理解零件的表面质量要求。
机械制图要求规范国家标准20211114104801一、图纸幅面和格式1. 图纸幅面：按照国家标准，机械制图图纸幅面分为A0、A1、A2、A3、A4、A5等六种规格，其中A0幅面最大，A5幅面最小。
制图时，应根据实际需要选择合适的图纸幅面。
2. 图纸格式：机械制图图纸应包括栏、绘图栏、比例尺、图纸编号等要素。
栏应包含图名、比例、材料、绘图人、审核人、批准人等信息；绘图栏应包含视图、剖视图、断面图等；比例尺应清晰标示；图纸编号应具有唯一性。
二、线条、符号和标注1. 线条：机械制图中常用的线条包括实线、虚线、点划线、双点划线等。
实线表示可见轮廓线，虚线表示不可见轮廓线，点划线表示中心线，双点划线表示断裂线。
制图时，应根据实际需要选择合适的线条。
2. 符号：机械制图中常用的符号包括尺寸符号、表面粗糙度符号、焊接符号等。
尺寸符号用于标注零件尺寸，表面粗糙度符号用于表示零件表面质量要求，焊接符号用于表示焊接方式。
制图时，应按照国家标准正确使用符号。
三、视图和剖视图1. 视图：机械制图中的视图包括主视图、俯视图、左视图、右视图、仰视图、后视图等。
制图时，应根据零件的结构特点选择合适的视图，以充分展示零件的形状和尺寸。
2. 剖视图：机械制图中的剖视图包括全剖视图、半剖视图、局部剖视图等。
制图时，应根据零件的结构特点选择合适的剖视图，以清晰展示零件的内部结构。
四、图纸绘制要求1. 绘图工具：机械制图应使用专业的绘图工具，如绘图板、绘图笔、绘图墨水等。
绘图时，应保证图纸清晰、整洁。
2. 绘图规范：机械制图应遵循国家标准，如《机械制图通用规范》（GB/T 4458.12002）等。
制图时，应按照规范要求进行绘图。
3. 图纸审核：机械制图完成后，应进行审核。
审核内容包括图纸的完整性、准确性、一致性等。
审核通过后，方可进行后续的制造、加工等环节。
机械制图要求规范国家标准20211114104801五、比例和尺寸标注1. 比例：机械制图中的比例应按照国家标准进行选择，如1:1、2:1、1:2等。
机械制图规范一、制图一般规范1、图纸幅面和格式图纸幅面和格式由国家标准GB／T14689—1993《技术制图图纸幅面和格式》规定。
1)图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。
绘制技术图样时应优先采用表1所规定的基本幅面。
必要时，也允许加长幅面。
表图纸幅面及图框格式尺寸2)标题栏和明细表(GB/T10609.11989)每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
图2明细表2、字体(GB/T14691—1993)（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。
（2）字体的号数，即字体高度h,其公称尺寸系列为：1.8,2.5,3.5,5,7,10,14,20mm。
（3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。
汉字的高度h不应小于3.5mm,其字宽一般为h/<2（约0.7h）。
（4）汉字书写的要点在于横平竖直,注意起落,结构均匀,填满方格。
（5）字母和数字分为A型和B型。
A型字体的笔画宽度d为字高（h）的1/14,B型字体笔画宽度为字高的1/10。
在同一图样上只允许选用一种型式的字体。
字母和数字可写成斜体或直体,但全图要统一。
斜体字字头向右倾斜,与水平基准线成75°。
3、图线1）基本线型根据国标GB/T17450—1998《技术制图图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。
2）图线的宽度图线的宽度应根据图形的大小和复杂程度，在下列数系中选择:在机械图样上,图线一般只有两种宽度,分别称为粗线和细线,其宽度之比为2：1。
在通常情况下，粗线的宽度采用或，细线的宽度采用或5在同一图样中,同类图线的宽度应一致。
4．比例二、计算机绘图（AutoCAD）为了提高绘图效率，可定制用户样板文件，这样在以后开始新文件时，通过使用这个样板就可以省去大量的重复设置和绘图操作。
适合SolidWorks的机械设计及制图规范1. 总则为规范本公司内机械制图的格式，使之简单化、标准化，以便于网络共享，特制订机械制图规范。
此规范适用于本公司机械工程制图中使用Solidworks及Creo软件绘制的三维图及工程图样，在使用过程中如涉及本规范未规定的内容，应符合有关国家标准及规定。
2. 制图软件使用规范此部分内容以Solidworks软件为例进行规定，Creo软件按照此标准进行相应配置及使用。
2.1. 模板选择使用solidworks建立零件模型及装配体模型时，必须使用公司指定的模型模板，模板名称为“零件—某某公司”，“装配体—某某公司”。
使用solidworks建立工程图时，必须使用公司指定的工程图模板，模板名称为“工程图A0A1—某某公司”、“工程图A2A3A4—某某公司”。
工程图模板选择好后，选择合适的图纸格式。
根据国家标准规定，公司制定了5种幅面的图纸格式，包括“A0—某某公司”、“A1—某某公司”、“A2—某某公司”、“A3—某某公司”、“A4纵—某某公司”。
需特别说明的是，A4图纸在使用时不允许使用横向图幅。
2.2. 草图规范建立新零件后，若是拉伸特征，草图基准面选择上视基准面；若是旋转特征，草图基准面选择右视或前视基准面。
拉伸特征旋转特征绘制的草图必须完全定义（草图颜色全部变为黑色），应尽量使用约束（垂直、平行、相等、对称、相切等）而非尺寸标注来使草图完全定义。
2.3. 模型规范零件及装配体模型建立完成后，必须填写“自定义属性卡”，内容包括：名称，图样代号、物号、材料、备注。
零件及装配体模型名称命名规则为图号+名称，图号与名称与属性卡中填写的一致。
2.4. 图号规范编制方法为：产品代号+序号，如XXX-01-02-00、XXX-01-02-01。
其中，“XXX”表示产品代号，末位数为“00”表示为装配图，末位数为“01”、“02”……等编号时，表示为零件图。
“XXX”的命名规则为：机器简称的英文首字母+设备主参数，例如MXJ800表示磨削机，800代表加工最大直径为800mm。
机械制图最新国家标准
机械制图是机械工程领域中非常重要的一环，它是机械设计、制造和加工的基础，直接影响着机械产品的质量和性能。
为了规范机械制图的编制和应用，我国制定了一系列的国家标准，其中最新的国家标准对于机械制图的要求和规范进行了更新和完善。
首先，最新国家标准对机械制图的图幅和图样的要求进行了明确规定。
在图幅
方面，标准规定了不同类型的机械制图所应采用的标准图幅尺寸，以及图幅的边框和图框的设置要求。
在图样方面，标准对图样的编制要求进行了详细规定，包括图样的形式、内容、标注、尺寸和公差等方面的规定，确保了机械制图的清晰和准确。
其次，最新国家标准对机械制图的图形符号和标注进行了统一规范。
在图形符
号方面，标准规定了机械制图中常用的各种图形符号的形状、尺寸和比例，以及它们的表示方法和使用规定，使得机械制图的图形符号更加规范和统一。
在标注方面，标准对机械制图中的各种标注进行了规范，包括尺寸标注、公差标注、表面粗糙度标注等，确保了机械制图的标注清晰和准确。
最后，最新国家标准对机械制图的制作和审查进行了详细规定。
在制作方面，
标准规定了机械制图的制作要求和程序，包括图样的编制、绘图的方式和工艺，确保了机械制图的质量和准确性。
在审查方面，标准对机械制图的审查程序和内容进行了规范，包括对图样的完整性、正确性和合理性进行审查，确保了机械制图的规范和可靠性。
综上所述，最新国家标准对机械制图的要求和规范进行了全面和细致的规定，
为机械制图的编制和应用提供了依据和指导。
各个企业和单位在进行机械制图时，应严格按照最新国家标准的要求进行，确保机械制图的质量和准确性，为机械产品的设计、制造和加工提供可靠的基础。

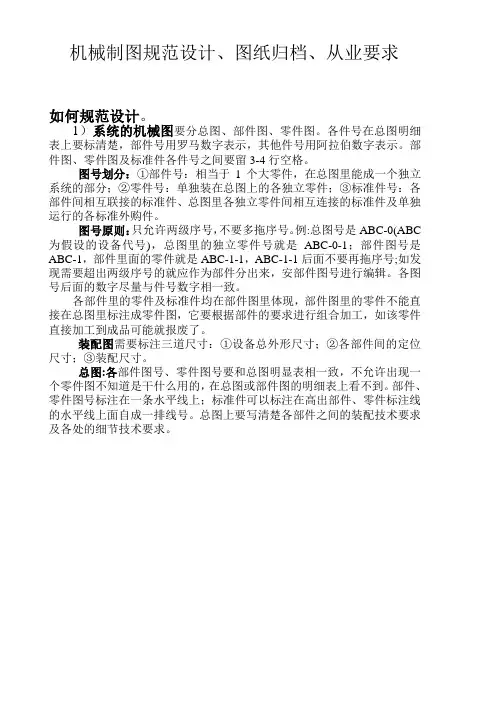

机械制图规范设计、图纸归档、从业要求
如何规范设计。
1）系统的机械图要分总图、部件图、零件图。
各件号在总图明细表上要标清楚，部件号用罗马数字表示，其他件号用阿拉伯数字表示。
部件图、零件图及标准件各件号之间要留3-4行空格。
图号划分：①部件号：相当于1个大零件，在总图里能成一个独立系统的部分；②零件号：单独装在总图上的各独立零件；③标准件号：各部件间相互联接的标准件、总图里各独立零件间相互连接的标准件及单独运行的各标准外购件。
图号原则：只允许两级序号，不要多拖序号。
例:总图号是ABC-0(ABC 为假设的设备代号)，总图里的独立零件号就是ABC-0-1；部件图号是ABC-1，部件里面的零件就是ABC-1-1，ABC-1-1后面不要再拖序号;如发现需要超出两级序号的就应作为部件分出来，安部件图号进行编辑。
各图号后面的数字尽量与件号数字相一致。
各部件里的零件及标准件均在部件图里体现，部件图里的零件不能直接在总图里标注成零件图，它要根据部件的要求进行组合加工，如该零件直接加工到成品可能就报废了。
装配图需要标注三道尺寸：①设备总外形尺寸；②各部件间的定位尺寸；③装配尺寸。
总图:各部件图号、零件图号要和总图明显表相一致，不允许出现一个零件图不知道是干什么用的，在总图或部件图的明细表上看不到。
部件、零件图号标注在一条水平线上；标准件可以标注在高出部件、零件标注线的水平线上面自成一排线号。
总图上要写清楚各部件之间的装配技术要求及各处的细节技术要求。
机械设计规范1.范围本规范对产品设计过程中机械图纸和三表的编制及更改作出了规定，以规范机械设计的相关过程，本标准适用于合肥恒诚智能技术有限公司的机械设计过程。
2.术语三表：制造件明细表、标准件明细表、外购件明细表其他术语采用GB/T 14665-1998机械工程CAD制图规则、GB/T 4457.4-2002机械制图图样画法等术语。
3.引用标准GB/T 4458.4-2003机械制图尺寸注法、GB/T 16675.1-1996尺寸注法、GB/T 16675.2-1996机械制图简化表示法。
4.制图设置的基本要求4.1图纸幅面及尺寸格式4.1.1设计图纸采用统一标准的图纸，采用的几种图纸幅面尺寸如本标准图1所示：4.1.2图框格式和尺寸如本标准图2所示：4.2 图层、线型、线宽设定见本标准表1.4.3字体、字高和标准样式4.3.1图纸图画中的字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
4.3.2图纸中使用的字体样式见本标准表2、字体高度见本标准表3：4.3.4标注应符合GB/T 4458.4-2003的要求4.3.5标注样式、图纸格式、标题栏、明细栏已集成到绘图软件中，设计人员可直接调用4.4 绘图比例见本标准表44.5 标题栏及明细栏4.5.1标题栏尺寸及其填写要求如本标准图3所示：4.5.2明细栏的配置方式和填写说明如本标准图4所示：图4 明细栏的格式和说明5．图面要求5.1图样简化画法必须符合GB/T 16675.1-1996技术制图简化表示法第一部分：图样画法的要求；5.2尺寸简化标注必须符合GB/T GB/T 16675.2-1996 技术制图简化表示法第二部分：尺寸注法的要求；5.3尺寸标注要求：1）要求尺寸数字不能被任何其他图线遮挡，必要时可断开图线；2）角度数字必须水平；3）公差标注上下平齐；4）尺寸公差按相关规定标注，未注公差按照附录1一般公差规定执行；5.4箭头样式1）尺寸线箭头：实心箭头，大小2.5；2）向视图箭头：实心箭头，大小5；3）剖切箭头：实心箭头，大小5。
机械制图1.每个产品或零、部件，应尽可能分别绘制在单张图样上。
如果必须分布在数张图样时，主要视图、明细栏、技术要求，一般应配置在第一张图样上。
（主要针对复杂外壳或者装配图等）2.零（部）件和总装图必须标注净重，以千克为单位时不标注单位。
重量小于10克的零（部）件可以用克做单位，要标注单位g。
3.按比例绘制图样时应由表1规定的系列中选取适当的比例，必要时也允许选取表2中的比例。
4.产品图样只有1张图纸时，可省略填写页码。
当超过一张时，需标明共几页，第几页。
5.装配明细栏表头的高度为14mm，其余每栏的高度为7mm。
6.技术要求规范：(1)条文应编顺序号，仅有一条时，不写顺序号；(2)顺序号后应加标点符号“.”；(3)每一条文最后不加标点符号；(4)技术要求序号中的内容，应按照总装配图、部件图、零件图的“设计要求→工艺加工→检验方法→搬运规定”的顺序来编制。
7.产品图样中的汉字、字母、数字均采用Chinesef_fs。
字符大小的公称尺寸系列为：1.8、2.5、3.5、5、7。
汉字的宽高比一般为0.7，字母、数字的宽高比一般为0.5。
当汉字与字母、数字混合使用时，宽高比应根据汉字进行设定。
8.图样中的箭头设置如下图：9.当零件较小，尺寸无法标注时，可按如下标注：10.标注剖面为正方形结构尺寸时，可在正方形边长尺寸数字前加注符号“□”或“B×B”11. 标注板状零件的厚度时，可在尺寸数字前加注符号“t”12.45°倒角和非45°倒角的标注如下：13. 同一零件相隔的剖面或断面应使用相同的剖面线，相邻零件的剖面线应该用方向不同间距不同的剖面线14. 特定剖面符号分类示例如下图：15. 局部放大图设置如下：16.表面粗糙度：17.钢板、铜板的表面和冲切断裂面一般不必标注表面结构要求符号及等级，如有特殊要求的，要标注表面结构要求符号及等级，然后由工艺员安排相应的加工设备和工序来达到图纸要求，例如：钢板的表面用磨床加工和研磨加工、用精冲工艺提高钢板的冲切断裂面的表面结构要求等级。
机械制图的国家标准和一般规定其中，《机械制图》国家标准主要规定了机械制图的一般原则、图样的表达方式、尺寸标注、公差要求、图样的组织结构和交流等内容。
它详细规定了制图的基本要求，包括线条的使用、符号的编制、装配图的表示等。
此外，该标准还规定了机械零部件的尺寸标注和公差要求的基本方法，确保了图纸上的尺寸表示的准确性和一致性。
《机械产品三维模型交换格式标准》国家标准主要规定了机械产品三维模型表示的数据格式和交换方式，它定义了一种可供不同CAD软件之间相互交换和共享的标准数据格式（如STEP格式），实现了机械产品数字化设计的互操作性。
《机械产品数字化技术文件标准》国家标准主要规定了机械产品数字化技术文件的标准化要求，包括文件的内容、命名规则、格式标准等。
通过使用该标准，可以实现机械产品数字化技术文件的一致性和可管理性。
此外，一般规定主要包括了制图的基本常识和原则，这些规定通常由企业或行业自行制定。
一般规定的目的是为了保证制图的标准化、统一化和规范化，以提高制图的质量和效率。
一般规定通常包括以下几个方面的内容：1.制图的纸张规格和边框要求：规定使用的纸张规格和边框的尺寸、颜色、线型和比例关系等，以确保图纸的可读性和美观性。
2.符号和字体的使用规定：规定使用的符号和字体的命名、尺寸、线型和比例关系等，以确保图纸中的符号和字体的一致性和规范性。
3.图样的布局和排列规定：规定图样的布局方式和排列顺序，包括视图的选择、放置的位置和方向等。
4.尺寸标注和公差要求的规定：规定尺寸标注的基本方法和公差要求的表示方式，以确保图纸上的尺寸和公差的准确性和一致性。
5.图纸的审查和发布规定：规定图纸的审查流程、审查标准和审查人员的资格要求等，以确保图纸的质量和准确性。
总结来说，机械制图的国家标准和一般规定对于保证机械制图的准确性、一致性和规范性起着重要的作用。
它们为机械工程师提供了统一的制图标准和规范，提高了机械产品的设计、制造和使用效率。
机械制图国家标准分析1. 引言随着机械制图技术的发展，为保证各种工程机械装配的精确度和可靠性，不同国家制定了各自的机械制图国家标准。
这些标准规范了机械制图的要求和方法，使得不同厂家和设计师之间的技术交流更加便捷和准确。
本文将对几个常见的机械制图国家标准进行分析，以便更好地理解和应用这些标准。
2. ISO制图标准ISO（国际标准化组织）制图标准是国际上最为常用的机械制图标准之一。
ISO制图标准独立于任何具体的国家或地区，被广泛应用于全球范围内的机械工程设计。
ISO制图标准主要包括以下几个方面的内容：•图样符号符号化标准：ISO制图标准规定了一套统一的图样符号系统，用于标示机械制图中的不同元素和特征。
这些符号的应用使得不同制图人员能够快速理解和解释图纸上的设计意图。
•尺寸和公差规范：ISO制图标准对机械零件的尺寸和公差进行了具体的规范和要求。
通过统一的尺寸和公差标准，可以确保不同厂家生产的零件能够互换使用，提高了生产效率和零件的可靠性。
•投影方法和视图规范：ISO制图标准规定了常用的投影方法和视图规范，如正投影、轴侧视图等。
这些规范使得不同制图人员能够使用相同的视图来描述和表达设计模型，减少了误解和沟通成本。
3. ANSI制图标准ANSI（美国国家标准协会）制图标准是美国国内最为常用的机械制图标准。
与ISO制图标准类似，ANSI制图标准也对图样符号、尺寸和公差、投影方法等方面进行了规范。
然而，由于地域差异和历史原因，ANSI制图标准在一些方面存在不同于ISO制图标准的特点。
其中，ANSI制图标准与ISO制图标准最大的区别之一在于尺寸和公差的规范方式。
ANSI制图标准采用基本尺寸和公差系统（GD&T），相对于ISO制图标准更加强调尺寸和公差的逻辑关系，使得不同制图人员能够更加准确地理解和应用尺寸和公差规范。
此外，ANSI制图标准还包括了电气和电子制图的规范，这是与ISO制图标准之间的另一个明显差异。
最新机械制图国家标准机械制图是机械工程设计的重要环节，是将设计人员的创意和构想转化为具体的图纸和数据的过程。
为了规范机械制图的设计和表达，国家相关部门制定了一系列的机械制图国家标准，以便统一和规范机械制图的设计和表达。
首先，机械制图国家标准规定了机械制图的基本要求和规范。
在机械制图的设计过程中，必须符合国家标准规定的图纸格式、线条粗细、字体大小、图形符号等基本要求，以确保机械制图的清晰、准确和统一。
这些基本要求和规范是机械制图设计的基础，也是保证机械制图质量的重要保障。
其次，机械制图国家标准规定了机械零件的图样表达和尺寸标注。
在机械制图中，零件的图样表达和尺寸标注是至关重要的，它直接关系到零件的加工和装配质量。
国家标准规定了零件图样的表达方法、尺寸标注的位置和形式，以及特殊零件的表达和标注要求，使得机械制图在表达零件形状和尺寸时更加准确和清晰。
此外，机械制图国家标准还规定了机械装配图的表达和标注。
机械装配图是将各个零件按照一定的装配关系和方法组合在一起的图纸，它直接关系到机械设备的装配质量和工艺。
国家标准规定了装配图的表达方法、装配顺序和注意事项，以及装配图中各个零件之间的配合关系和间隙要求，使得机械装配图在表达装配关系和零件配合时更加清晰和合理。
最后，机械制图国家标准还规定了机械制图的审查和归档要求。
在机械制图的设计过程中，必须进行严格的审查和检查，以确保机械制图的准确性和完整性。
国家标准规定了机械制图审查的程序和要求，以及机械制图的归档和保存要求，使得机械制图在设计和使用过程中更加可靠和方便。
总的来说，机械制图国家标准是机械制图设计和表达的重要依据，它规范了机械制图的基本要求和规范、零件图样表达和尺寸标注、装配图的表达和标注，以及机械制图的审查和归档要求，为机械制图的设计和使用提供了重要的保障。
只有严格遵守国家标准，才能保证机械制图的质量和准确性，提高机械设备的设计和制造水平。
机械制图的基本要求一、图纸幅面绘制机械图样时，优先采用 5 种规定的图纸基本幅面，分别是:A0、A1、A2、A3、A4。
必要时，也允许选用所规定的加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
二、图框格式在图纸上，图框线必须用粗实线画出，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。
三、标题栏gb/t10609.1-89 对标题栏的内容、格式和尺寸作了规定，标题栏的文字方向应为看图方向，标题栏的外框为粗实线，里边是细实线，其右边线和底边线应与图框线重合。
四、比例(gb/t14690-93)比例是图中图形与实物相应要素的线性尺寸之比。
需要按比例绘制图样时，应由规定的系列中选取适当的比例。
为了能从图样上得到实物大小的真实感，应尽量采用原值比例(1:1)，当机件过大或者过小时，可选用表规定的缩小或者放大比例绘制，但尺寸标注时必须注实际尺寸。
普通来说，绘制同一机件的各个视图应采用相同的比例，并在标题栏中填写。
当某个视图需要采用不同比例时，可在视图名称的下方或者右侧标注比例。
五、字体(gb/t14691-93)图样中书写的字体必须做到:字体工整、笔划清晰、间隔均匀、罗列整齐。
字体的高度(用 h 表示)的公称尺寸系列为 1.8，2.5，3.5，5，7，10，14，20mm。
字体高度代表字体的号数。
1. 汉字汉字应写成长仿宋体，并应采用国家正式发布推行的简化字。
汉字的高度不应小于 3.5mm，其字宽普通为字高的 2/3。
长仿宋体的书写要领是:横平竖直，注意起落，结构匀称，填满方格. 二数字和字母2. 数字和字母有直体和斜体两种。
普通采用斜体，斜体字字头向右倾斜，与水平线约成 75?角。
在同一图样上，只允许选用一种形式的字体。
六、图线(gb/t17450-1998)1. 图线线型及其应用gb/t17450-1998 《技术制图图线》中规定了 15 种基本线型，每种基本线型的变形有四种。
