《园林工程》-项目4子项目2驳岸护坡.

④岸线。岸边曲线除了山石驳岸可以有细碎曲弯和急剧的转折外，一般岸线都宜缓和一点。
⑤水体空间划分处理手法。
(2)堤岛设计
(3)水景平台设计
2．人工湖体的施工
(1)认真分析设计图纸，并按设计图纸确定土方量。
(2)详细踏查现场，按设计线形定点放线。
(3)考察基址渗漏状况。
(4)湖体施工时排水尤为重要。
(5)湖底做法应因地制宜。其中灰土做法适于大面积湖体，混凝土湖底宜和溪底的结构、材料、尺寸，还要表现小溪的给排水系统以及溪底的高程和坡度。
4．小溪的施工
(1)施工准备
主要环节是进行现场踏查，熟悉设计图纸，准备施工材料、施工机具、施工人员。对施工现场进行清理平整，接通水电，搭置必要的临时设施等。
(2）溪道放线
依据已确定的小溪设计图纸用白粉笔、黄沙或绳子等在地面上勾画出小溪的轮廓，同时确定小溪循环用水的出水口和承水池间的管线走向。由于溪道宽窄变化多，放线时应加密打桩量，特别是转弯点。各桩要标注清楚相应的设计高程，变坡点（设计小跌水之处）要做特殊标记。
(3）溪槽开挖
小溪要按设计要求开挖，最好掘成U型坑，因小溪多数较浅，表层土壤较肥沃，要注意将表土堆放好，作为溪涧种植用土。溪道开挖要求有足够的宽度和深度，以便安装散点石。值得注意的是，一般的溪流在落入下一段之前都应有至少7 cm的水深，故挖溪道时每一段最前面的深度都要深些，以确保小溪的自然。溪道挖好后，必须将溪底基土夯实，溪壁拍实。如果溪底用混凝土结构，先在溪底铺10～15 cm厚碎石层作为垫层。

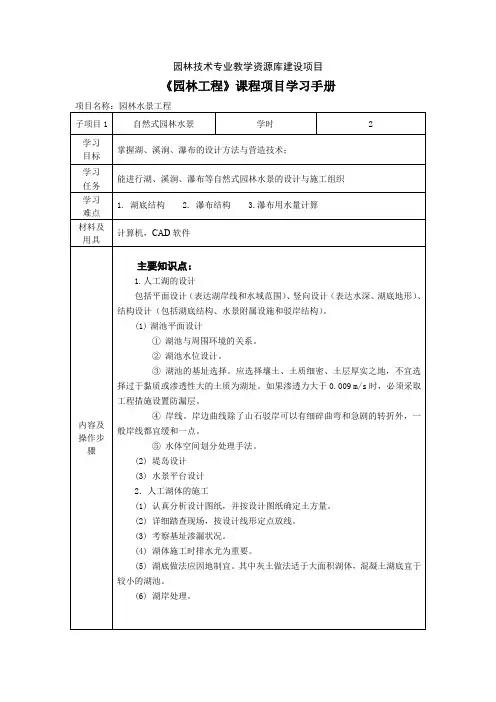

主要知识点：
1.人工湖的设计
包括平面设计（表达湖岸线和水域范围）、竖向设计（表达水深、湖底地形）、结构设计（包括湖底结构、水景附属设施和驳岸结构）。
(1)湖池平面设计

驳岸的设计原则
生态优先
保护和恢复驳岸的生态环境， 合理利用自然材料和植物，减
少对自然环境的破坏。
安全稳固
保证驳岸的结构安全，能够承 受水流的冲刷和压力，同时保 持河岸的稳定。
景观美化
将驳岸设计与景观美化相结合 ，营造出优美、舒适、宜人的 环境，提升整体景观品质。
人性化设计
考虑人们的需求和行为习惯，提供 方便、舒适、安全的亲水空间，满 足人们休闲、娱乐、观赏等需求。
详细描述
该公园采用自然原型驳岸设计，利用天然材料和植被，使驳岸与周围环境融为一体，既 保护了生态环境，又提高了景观效果。
成功案例二：某别墅区的石材驳岸施工
总结词
质感优良、风格统一
详细描述
该别墅区采用石材进行驳岸施工，石材的天 然质感和耐久性为驳岸提供了优良的防护和 景观效果，同时与别墅区的整体风格保持统 一。
失败案例
总结词
缺乏维护、功能不足
详细描述
某街道的人工自然型驳岸在建设完成后，由 于缺乏必要的维护和管理，出现植被退化、 水土流失等问题，影响了驳岸的功能和景观 效果。解决方案包括定期维护、加强水土保
持措施等。
THANKS
感谢观看
园林工程4-2驳岸
• 驳岸概述 • 驳岸的施工方法 • 驳岸的建筑材料 • 驳岸的维护与管理 • 案例分析
01
驳岸概述
驳岸的定义与作用
定义
驳岸是水域和陆域之间的连接部分，通常由人工建造或自然形成，用于防止水 流冲刷侵蚀陆地，保护河岸稳定，同时为人们提供休闲和观赏的场所。
作用
驳岸是园林景观的重要组成部分，它不仅具有防洪、保护生态的功能，还可以 美化环境、提升景观品质，为人们提供亲水、休闲的空间。

一、名词解释:土方工程1.竖向设计：是指在一块上进行垂直于水平面方向的布置和处理3.土壤容重：是指单位体积内天然状况下的土壤重量，单位kg/m35.土壤的自然倾斜角：土壤自然堆积，经沉落稳定后的表面与地面所形成的夹角。

以α表示, tgα=h/L。

给排水工程9.水头损失：水流在运动过程中单位质量液体的机械能的损失称为水头损失，水头损失包括沿程水头损失和局部水头损失10.日变化系数：把一年中用水量最多的一天的用水量称为最高日用水量，最高日用水量与平均日用水量的比值，叫日变化系数11. 时变化系数：把用水量最高日那天用水量最多的一小时的用水量称为最高时用水量，它与这一天平均时用水量的比值，叫时变化系数。

12.经济流速：从经济上讲，应根据当地的管网造价和输水电价，选用经济合理的流速17径流系数：径流量与相应降水量之比18节点：给水管网的交点叫做节点21地表径流：未进入土壤沿地面流动的水流22.“谷方”：地表径流在谷线或山洼处汇集,形成大流速径流。

为了防止其对地表的冲刷,在汇水线上布置一些山石,借以减缓水流的冲力,达到降低其流速,保护地表的作用。

这些山石就叫“谷方”。

23挡水石：在坡度变化较大的地方，为了减少径流冲刷损坏路基，在石阶两侧或陡坡处置石挡水。

24护土筋：一般沿山路两侧坡度较大或边沟沟底纵坡较陡的地段敷设，用砖或其它块材成行埋置土中，使之露出地面3-5m，每隔一定距离（10-20m）设置三至四道（与道路中线成一定角度，如鱼骨状排列于道路两侧）水景工程28驳岸工程：园林驳岸是指在水体边缘与陆地交界处，为稳定岸壁，保护水体不被冲刷或水淹等因素的破坏而设置的垂直构筑物29挡土墙：在斜坡或一堆土方的底部起抵挡泥土崩散作用的工程结构体，30护坡工程：河湖坡岸并非陡直而不采用岸壁直墙时，则要用各种材料与方式护坡园路工程33块材路面：包括各种天然块石、陶瓷砖及各种预制水泥混凝土块料路面等。

块料路面坚固、平稳，图案纹样和色彩丰富，适用于广场、游步道和通行轻型车辆的地段37步石：在自然式草地或建筑附近的小绿地上，用一至数块天然石块或预制成圆形、树桩形、木纹板形等铺块，自由组合于草地之中38 汀步：它是在水中设置步石，使人可以平水而过，汀石适用于窄而浅的水面41花街铺地：它是用规整的砖和不规则的石板、卵石以及碎砖、碎瓦、碎瓷片、碎缸片等废料相结合，组成图案精美、色彩丰富的各种地纹。

驳岸结构
常见驳岸结构
驳岸结构
GW CW
DW
盖石 又称压顶，为驳岸之顶端结构，其主要作用是增强驳岸的稳
定性，阻止墙后的土壤流失，美化水岸线。压顶常用大块石、混凝土 砌筑而成，一般向水面有所悬挑。
垫层 在基础的下层，常用矿渣、碎石、碎砖等材料整平地坪，
保证基础与土基均匀接触。
基础桩 为了增加驳岸的稳定性，防止驳岸的滑移或倒塌的有效措
生态驳岸
驳岸可分为湖底以下地基部分、常水位以下 部分、常水位至高水位之间的部分和最高水位以 上部分（即不受淹没的部分）。
破坏驳岸的主要因素
最理想的情况是水底地基直接坐落在不透水的坚 实地基上，否则由于湖水地基荷载强度与岸定荷 载不相适应而造成均匀或不均匀塌陷。
在冰冻地带水不深的情况下，由于冻胀引起地基 变形，如以木桩作桩基则因腐烂，包括动植物的破坏而造 成朽烂；在地下水位高的地带则因地下水的浮托力影响基 础的稳定。
破坏驳岸的主要因素
常水位以下部分由于常年处于淹没状态，其主要 破坏因素是湖水浸渗。
在我国北方寒冷地区则因水渗入驳岸内，冻胀后使 驳岸断裂。在我国北方寒冷地区，则因水渗入驳岸内，冻 胀后使驳岸断裂，湖面冰冻、冻胀力作用于常水位以下的 驳岸，使常水位以上的驳岸向水面方向位移。而岸边地面 冰冻产生的冻胀力也使常水位以上驳岸向水面方向移动， 岸的下部则向陆面位移，这样便造成驳岸位移。
驳岸的定义与作用
基础 是驳岸的底层结构，为承重部分，上部重量经基础传给地基，
因此要求基础坚固，埋入水底深度不小于500mm。
墙体 是驳岸的主体结构，常用混凝土、毛石、砖等砌筑而成，也
有用木板、毛板等材料作为临时性驳岸的材料。墙体所承受的压力主 要来自墙体自身的垂直压力、水的水平压力以及墙后的侧压力，所以 墙体一定要确保一定的厚度。墙体的高度则根据最高水位和水面波浪 来确定。
