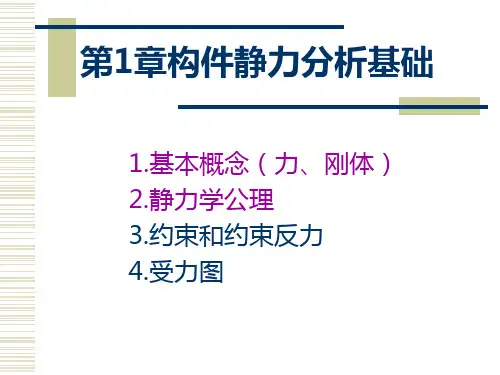

机械设计基础课程形成性考核作业（一）第1章静力分析基础1．取分离体画受力图时，__CEF__力的指向可以假定，__ABDG__力的指向不能假定。
A．光滑面约束力B．柔体约束力C．铰链约束力D．活动铰链反力E．固定端约束力F．固定端约束力偶矩G．正压力2．列平衡方程求解平面任意力系时，坐标轴选在__B__的方向上，使投影方程简便；矩心应选在_FG_点上，使力矩方程简便。
A．与已知力垂直B．与未知力垂直C．与未知力平行D．任意E．已知力作用点F．未知力作用点G．两未知力交点H．任意点3．画出图示各结构中AB构件的受力图。
4．如图所示吊杆中A、B、C均为铰链连接，已知主动力F＝40kN,AB＝BC＝2m,＝30.求两吊杆的受力的大小。
解：受力分析如下图列力平衡方程：Fx0又因为AB=BCF A sinF C sinF A FCFy02F A sinFFF A F B40KN2sin第2章常用机构概述1．机构具有确定运动的条件是什么?答：当机构的原动件数等于自由度数时，机构具有确定的运动2．什么是运动副？什么是高副？什么是低副？答：使两个构件直接接触并产生一定相对运动的联接，称为运动副。
以点接触或线接触的运动副称为高副，以面接触的运动副称为低副。
3．计算下列机构的自由度，并指出复合铰链、局部自由度和虚约束。
（1）n＝7，P L＝10，P H＝0（2）n＝5，P L＝7，P H＝0F3n2P L PF3n2P L P HH37210352711C处为复合铰链（3）n＝7，P L＝10，P H＝0（4）n＝7，P L＝9，P H＝1F3n2P L PF3n2P L P HH372103729112E、E’有一处为虚约束F为局部自由度C处为复合铰链第3章平面连杆机构1．对于铰链四杆机构，当满足杆长之和的条件时，若取_C_为机架，将得到双曲柄机构。
A．最长杆B．与最短杆相邻的构件C．最短杆D．与最短杆相对的构件2．根据尺寸和机架判断铰链四杆机构的类型。
机械设计基础复习第一章：1.机构具有确定运动的条件；2.自由度的计算：h l P P n F --=23，其中n 为活动构件数（注：要弄懂书本上复合铰链、局部自由度和虚约束的情况，这个一般是计算题，相对简单，做题时先把公式列出来）第二章：1.曲柄存在的条件；2.曲柄摇杆机构重要特性（急回特性、传动角、死点）；3.双曲柄机构（有急回，无死点）；4.双摇杆机构（有死点，无急回特性）；5.四连杆机构作图（可能大题）注：此章可看PPT ，掌握判断机构存在的条件。
第三章：1.凸轮机构各运动规律（1.等速运动规律：刚性冲击，适合低速轻载和从动件质量较小的机构；2.等加速等减速运动规律：柔性冲击，适合于中、低速、轻载场合；3.余弦加速度运动规律：柔性冲击，适合于中速场合；4.正弦加速运动：适合高速轻载。
）；2.凸轮机构作图（对心和偏心轮机构，可看那个辅导书上面，此题难度不是很大，一般是特殊凸轮（圆））；3.凸轮机构的压力角和自锁（基圆半径越大，压力角越小；滚子半径小于理论轮廓曲线的最小曲率半径）。
第五章（重点）：1.前面三节主要是理论知识，看看，能理解最好；2.基圆半径确定，其瞬时传动比仍保持原值不变；3.基圆是个假想圆；4.模数m 是轮齿抗弯曲能力的重要标志；5.具有标准模数、标准压力角的圆称为分度圆；6.掌握直齿轮计算公式；7.直齿轮正确啮合条件；8.重合度1≥αε（计算公式可以记记）；9.避免根切17min =Z ；10.齿轮失效形式及计算准则（记住）P81；11.直齿轮受力分析（一般不会考计算，力的方向判断：圆周力主反从同；径向力分别指向各自的轮心）；12.复合齿形系数FS Y 决定于齿数、变位系数，与模数无关；13.齿宽系数1/d b d =ψ，b 取大齿轮（这个我有点不确定，你可以看看那个辅导书后面，那上面有）；14.齿轮精度等级（12个精度等级，1级最高，12级最低）；15.斜齿轮法面参数为标准值；16.掌握斜齿轮计算公式；17.当量齿数β3cos /z z v =；18.斜齿轮受力分析（圆周力：主反从同；径向力：指向各自的轮心；轴向力：主动轮左右手定则； 其他计算公式没有要求掌握，考的可能性很小）；19.齿轮传动的润滑（润滑的原因、润滑方式）。
