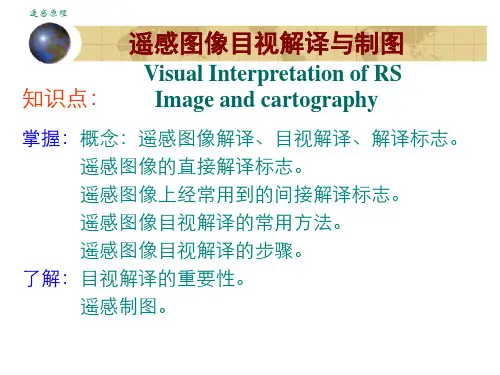

遥感遥感图像目视解译与制图

地理区域知识：指区域特点、人文自然景观等。每个区 域均有其独特的区域特征，即地域性，影响到图像上的 图形结构等。因而解译者对这一地区的了解相当重要， 能帮助直接识别、认识地物或现象。如陕北的窑洞、呼 伦贝尔大草原上的蒙古包等。
遥感图像解译与我们日常的观察习惯有三点 不同：
遥感图像通常为顶视，不同于平日里的透视；
一、目标地物的特征
色
色调 颜色
反映了影像的物理性质，是地物电磁波能量的记录。
阴影 地物三维空间特征在遥感影像色调上的反映。
大小 形状 形 纹理结构 是色调、颜色的空间排列，反映了影像的
几何性质和空间关系 图形格式 影像的图形结构特征
位 空间位置 相关布局（组合）
遥感图像解译标志，又称为“图像解译要素”，指那些 能帮助辨认某一目标物及其性质的影像特征。
遥感系统知识是基本：解译者必须了解每张图像 是怎样生成的；不同遥感器是如何描述景观特征 的，它采用了何种电磁波谱段，具有多大的分辨 率，用什么方式记录图像，以及这些因素如何影 响图像，怎样从影像中得到有用信息等。
专业知识：需要熟悉所解译的学科及其相关学科的知识。 包括对地物成因联系、空间分布规律、时相变化以及地 物与其它环境要素间的联系等知识。此外，由于图像记 录的是多种信息的综合，且往往有意义的地质现象被植 被、图像所覆盖，因而还需了解植物、土壤等相关知识， 并能将这些知识有机地联系起来。因而解译人员必须具 备应用学科之间较综合的知识。
大小 色调 色彩 阴影
标 间接解译标志：凡是通过与某地物有内在联系的一 地貌
志 些现象在影像上反映出来的特征，间接判断目标物 水系
及其性质的标志。
植被
人类活动痕迹
划分是相对的。比如：植物的影像特征对植被是直 接解译标志，而对岩性解译而言，则成为间接解译标志。

2、航空像片的种类
可见光黑白像片； 黑白红外像片 彩色像片 彩红外像片 多波段摄影像片
？为什么彩红外像片 比彩色像片应用更广
泛。
以彩红外像片居多。判读时应根据不同类型像片 的成像特点，结合地物光谱进行判读。
3、主要判读标志
形状； 大小； 色调/颜色； 阴影； 组合图案/纹理结构。
4、主要地类判读
（2）对比分析法
多波段图像对比—某波段灰度相近，而另一波段灰度差别较大的物体 多时相图像对比—主要用于物体的变化情况监测； 多解译标志对比—一个或几个解译标志相近，通过多个解译标志对比进 行解译
（3）综合推理法
综合考虑图像多种解译特征，结合生活常识，分析推断某种目 标地物的方法。
如：铁道延伸至大山脚下突然中断，可推断出隧道的存在。 p由植被类型可推断出土壤的类型 热带雨林——砖红壤性红壤 亚热带常绿阔叶林——红壤或黄壤 森林草原植被——黑钙土 荒漠草原——灰钙土
多个目标地物之间的空间配置关系。 如学校教室与操场、水田与沟渠、货运码头和货物存
储堆放区等。
2 、目标解译的认知过程
（1）遥感图像知觉形成的客观条件
客观条件:图像上存在颜色差异或色调差异,并且 这种差异能为判读者所感受.
遥感图像上颜色差异或者色调的差异达到一定程 度时，目标地物就容易与背景产生对比，形成形 状和纹埋等特征
一般应先建立目视解译标志，然后根据解译标志进行解译
§ 5.1 遥感图像目视解译原理 1、 目视解译标志
目标地物的影像特征（1）色 （2）形 （3）位 解译标志：能够反映和表现目标地物信息的各种影像特征。
常用的译标志有： 色调/颜色； 形状； 纹理； 图型； 位置； 阴影； 大小； 相关布局。

41
遥感原理
热红外图像解译—城区昼夜变化
白天
黎明前
42
遥感原理
热红外像片解译
反映工业热流的热红外图像1 1：排污口 2：江叉口 3：热流扩散异常 4：江水流向 5：船舶 在潮汐息流期间，热流受潮汐的影响很小， 在江中自由扩散，影响范围较大
43Βιβλιοθήκη 遥感原理热红外像片解译
反映工业热流的热红外图像2 1：排污口 2：江叉口 3：热流扩散异常 4：江水流向 5：船舶 热流在江中的扩散方向反映涨潮方向
25
遥感原理
直接判读标志


形状：人造地物具有规则的几何外形和清晰的边界，自然地物具有 不规则的外形和规则的边界。 大小：不知道比例尺时，可以比较两个物体的相对大小；已知比例 尺，可直接算出地物的实际大小和分布规模。 阴影：本影：是地物未被太阳照射到的部分在像片上的构像。有 助于获得地物的立体感。落影：是阳光直接照射物体时，物体投 在地面上的影子在像片上的构像。 色调与颜色：是地物波谱在像片上的表现。在黑白像片上，据地 物间色调的相对差异区分地物。 在彩色像片上据地物不同颜色的 差异或色彩深浅的差异来识别地物。 纹理：通过色调或颜色变化表现的细纹或细小的图案。这种细纹或 细小的图案在某一确定的图像区域中以一定的规律重复出现。可揭 示地物的细部结构或内部细小的物体。 图型：是目标地物以一定规律排列而成的图型结构。揭示了不同地 物间的内在联系。 位置：指目标地物在空间分布的地点。 26
遥感图像目视解译的一般顺序
从已知到未知、先易后难、先山区后平 原、先地表后深部、先整体后局部、先 宏观后微观、先图形后线形
22
遥感原理
一．
二． 三． 四．
遥感摄影像片的判读 遥感扫描影象的判读 微波影象的判读 目视解译方法与基本步骤

①居住区：影像特征为房屋密度较大，一般无附属 建筑。利用航片进行立体观察时，可以分出房屋 的高低。还可以从相片上区分出新、旧城区。一 般旧城建筑密度高，主要是低矮的旧房屋，街道 狭小且不规则，还有小巷。新城区一般为整齐排 列的中高层建筑，房屋密度稍低，房屋间有一定 的绿地和空地，街道宽而平直。
黑白航空相片上部分地物的判读——城市
（3）热红外像片的解译
A.热红外像片成像原理:在3.5－5.5微米和8－ 14微米的热红外区间上，有两个重要的大气 窗口，遥感器可以透过大气窗口探测地物表 面发射的电磁波信息。其成像原理不同于可 见光和近红外。
热红外像片记录了地物发射热红外的强度。地 物本身具有热辐射特性，各种地物热辐射强 度不同，在像片上具有不同的色调和形状构 像，这是识别热红外像片地物类型的重要标 志。
黑白航空相片上部分地物的判读
A.水体判读——湖泊和海域 湖泊在相片上一般表现为均匀的深色调，其 湖岸线呈自然弯曲的闭合曲线，轮廓较为明 显。
海岸附近的浅海海域，一般为暗灰色调，由 于海浪影响，色调一般不太均匀。陆地的色 调一般较浅，因此，海、陆之间的界线在相 片上一般很明显，比较容易区分。
黑白航空相片上部分地物的判读 B.植被判读 （1）针叶林：深灰色调，树冠是不规则的锯齿状或 锥形。 （2）阔叶林：夏季树冠形状为圆形，向阳部分色调 浅；冬季树冠为不规则圆网状。
第4、5颗地球卫星搭载的多光谱扫描仪，获 取4个波段扫描影像后重新被命名为1、2、 3、4波段。
TM图像 TM影像为专题绘图仪（Thematic Mapper） 获取的图像。从Landsat-4起，发射的卫星 上加装了TM来获取地球表面信息。其在光 谱分辨率、辐射分辨率和地面分辨率等方面 都比MSS图像有较大的改进。 光谱分辨率:增加到了7个波段,增加了蓝色波 段、短红外波段、热红外波段 辐射分辨率：双向扫描
