地理区域知识：指区域特点、人文自然景观等。每个区 域均有其独特的区域特征，即地域性，影响到图像上的 图形结构等。因而解译者对这一地区的了解相当重要， 能帮助直接识别、认识地物或现象。如陕北的窑洞、呼 伦贝尔大草原上的蒙古包等。
遥感图像解译与我们日常的观察习惯有三点 不同：
遥感图像通常为顶视，不同于平日里的透视；
一、目标地物的特征
色
色调 颜色
反映了影像的物理性质，是地物电磁波能量的记录。
阴影 地物三维空间特征在遥感影像色调上的反映。
大小 形状 形 纹理结构 是色调、颜色的空间排列，反映了影像的
几何性质和空间关系 图形格式 影像的图形结构特征
位 空间位置 相关布局（组合）
遥感图像解译标志，又称为“图像解译要素”，指那些 能帮助辨认某一目标物及其性质的影像特征。
遥感系统知识是基本：解译者必须了解每张图像 是怎样生成的；不同遥感器是如何描述景观特征 的，它采用了何种电磁波谱段，具有多大的分辨 率，用什么方式记录图像，以及这些因素如何影 响图像，怎样从影像中得到有用信息等。
专业知识：需要熟悉所解译的学科及其相关学科的知识。 包括对地物成因联系、空间分布规律、时相变化以及地 物与其它环境要素间的联系等知识。此外，由于图像记 录的是多种信息的综合，且往往有意义的地质现象被植 被、图像所覆盖，因而还需了解植物、土壤等相关知识， 并能将这些知识有机地联系起来。因而解译人员必须具 备应用学科之间较综合的知识。
大小 色调 色彩 阴影
标 间接解译标志：凡是通过与某地物有内在联系的一 地貌
志 些现象在影像上反映出来的特征，间接判断目标物 水系
及其性质的标志。
植被
人类活动痕迹
划分是相对的。比如：植物的影像特征对植被是直 接解译标志，而对岩性解译而言，则成为间接解译标志。
遥感图像解译与我们日常的观察习惯有三点 不同：
遥感图像通常为顶视，不同于平日里的透视；
一、目标地物的特征
色
色调 颜色
反映了影像的物理性质，是地物电磁波能量的记录。
阴影 地物三维空间特征在遥感影像色调上的反映。
大小 形状 形 纹理结构 是色调、颜色的空间排列，反映了影像的
几何性质和空间关系 图形格式 影像的图形结构特征
位 空间位置 相关布局（组合）
遥感图像解译标志，又称为“图像解译要素”，指那些 能帮助辨认某一目标物及其性质的影像特征。
遥感系统知识是基本：解译者必须了解每张图像 是怎样生成的；不同遥感器是如何描述景观特征 的，它采用了何种电磁波谱段，具有多大的分辨 率，用什么方式记录图像，以及这些因素如何影 响图像，怎样从影像中得到有用信息等。
专业知识：需要熟悉所解译的学科及其相关学科的知识。 包括对地物成因联系、空间分布规律、时相变化以及地 物与其它环境要素间的联系等知识。此外，由于图像记 录的是多种信息的综合，且往往有意义的地质现象被植 被、图像所覆盖，因而还需了解植物、土壤等相关知识， 并能将这些知识有机地联系起来。因而解译人员必须具 备应用学科之间较综合的知识。
大小 色调 色彩 阴影
标 间接解译标志：凡是通过与某地物有内在联系的一 地貌
志 些现象在影像上反映出来的特征，间接判断目标物 水系
及其性质的标志。
植被
人类活动痕迹
划分是相对的。比如：植物的影像特征对植被是直 接解译标志，而对岩性解译而言，则成为间接解译标志。
遥感第5章--遥感图像目视解译与制图
BACK
BACK
花 都 3 千 比 例 尺 航 片
§5.2 遥感图像目视解译基础
5.2.3 遥感图像目视解译的物理基础
❖ 电磁辐射规律、电磁波谱及常用的电磁波段（回顾） ❖ 几种典型地物的反射光谱特征：植被、土壤、水体、岩石 ❖ 常见的卫星平台上的传感器的波谱设置和光谱效应：
☆气象卫星系列：NOAA系列和中国FY系列 ☆陆地卫星系列：（重点）
§5.2 遥感图像目视解译基础
5.2.6 微波影像的判读
☆ 雷达遥感的信息特征（看书p163~170） (1) 雷达影像的色调差异主要取决于回波的强弱 (2) 一般来说,距离近的物体回波强,距离远的物体回波较弱 (3) 金属物体往往都有较强的回波 (4) 平行于航向的物体回波较强 (5) 受地形起伏的影响,雷达波不能到达之处,形成雷达阴影 (6) 受天线角度影响,地面镜面目标无回波 (7) 在雷达影像上,线状地物一般比较清晰 (8) 雷达影像的立体感较强
❖ 直接和间接解译标志是相对的，有时一个解译标志对甲 物体是直接解译标志，对乙物体是间接解译标志。间接 解译标志因地域和专业而异。
§5.2 遥感图像目视解译基础
5.2.2 目视解译方法
❖ 直接判读法：依据判读标志直接识别地物属性。如赛马场,水体 ❖ 对比分析法：与该地区已知的资料或与实地对比，或通过对遥感
§5.2 遥感图像目视解译基础
5.2.5 遥感扫描影像的解译判读
卫星遥感以多波段为主，判读前先进行彩色增强处理， 提高目视判读的分辨率。
高分辨率的卫星遥感图像彩色合成后，与航空像片的判 读方法类似。如IKONOS，QuickBird。
光谱特性：由于地物组成成分、结构、理化性质的差异， 导致不同的地物对电磁波的反射存在着差异，并且致使 地物的热辐射性质也不完全相同。同一地物在不同的波 谱段，其反射的电磁波与热辐射也有差异。反映在图像 上为：相同地物在不同波谱段图像上色调会不同。这叫 做地物的光谱效应。判读之前要熟悉地物的光谱特性。
遥感图像的目视解译与制图
第五章 遥感图像目视解译与制图
Visual Interpretation of RS Image and cartography
遥感图像目视解译与制图
Visual Interpretation of RS Image and cartography
知识点：
掌握：概念：遥感图像解译、目视解译、解译标志。 遥感图像的直接解译标志。 遥感图像上经常用到的间接解译标志。 遥感图像目视解译的常用方法。 遥感图像目视解译的步骤。
58
• TM5 1.55-1.75UM中红外波段：对植物含水量和云 的不同反射敏感，处于水的吸收波段,一般1.41.9UM内反映含水量,用于土壤湿度植物含水量调查, 水分善研究,作物长势分析,从而提高了区分不同作用 长势的能力，可判断含水量和雪、云。在TM7个波 段光谱图像中，一般第5个波段包含的地物信息最丰 富。
遥感图像人工解译的重要性 • 遥感图像目视解译是遥感制图的重要环节。
遥感图像乃是一定比例缩小的地表景观的综合 影像，它真实、客观地记录了制图物体的多种特 征，欲从图像上获取地图信息，必须进行图像解 译（或称解译），因而，遥感图像解译是遥感制 图的重要环节。
一、目标地物的特征
1. 色：指目标地物在遥感影像上的颜色，包括色调、颜色和阴
是由于微波受阻无法到达传感器造成的。
本影
落影
纹理：通过色调或颜色变化表现的细纹或细小的图案。这种 细纹或细小的图案在某一确定的图像区域中以一定的规律重 复出现。可揭示地物的细部结构或内部细小的物体
图型：是目标地物以一定规律排列而成的图型结构。 揭示了不同地物间的内在联系。
• 位置：指目标地物在空间分布的地点。
Interpretation - The process in which a person extracts information from an image.
Visual Interpretation of RS Image and cartography
遥感图像目视解译与制图
Visual Interpretation of RS Image and cartography
知识点：
掌握：概念：遥感图像解译、目视解译、解译标志。 遥感图像的直接解译标志。 遥感图像上经常用到的间接解译标志。 遥感图像目视解译的常用方法。 遥感图像目视解译的步骤。
58
• TM5 1.55-1.75UM中红外波段：对植物含水量和云 的不同反射敏感，处于水的吸收波段,一般1.41.9UM内反映含水量,用于土壤湿度植物含水量调查, 水分善研究,作物长势分析,从而提高了区分不同作用 长势的能力，可判断含水量和雪、云。在TM7个波 段光谱图像中，一般第5个波段包含的地物信息最丰 富。
遥感图像人工解译的重要性 • 遥感图像目视解译是遥感制图的重要环节。
遥感图像乃是一定比例缩小的地表景观的综合 影像，它真实、客观地记录了制图物体的多种特 征，欲从图像上获取地图信息，必须进行图像解 译（或称解译），因而，遥感图像解译是遥感制 图的重要环节。
一、目标地物的特征
1. 色：指目标地物在遥感影像上的颜色，包括色调、颜色和阴
是由于微波受阻无法到达传感器造成的。
本影
落影
纹理：通过色调或颜色变化表现的细纹或细小的图案。这种 细纹或细小的图案在某一确定的图像区域中以一定的规律重 复出现。可揭示地物的细部结构或内部细小的物体
图型：是目标地物以一定规律排列而成的图型结构。 揭示了不同地物间的内在联系。
• 位置：指目标地物在空间分布的地点。
Interpretation - The process in which a person extracts information from an image.
05 遥感图像目视解译与制图
（一）、遥感影像地图概述
1. 概念 2. 分类 3. 特征 4. 趋势
传统地图制作方法：
测绘——测量 编绘——编图、绘图
计算机及相关输入、输入设备出现
计算机地图制图（工艺上/技术上的变革， 产生数字地图）
遥感技术出现
遥感影像制图（丰富了地图类型、内容）
（一） 、遥感影像地图概述
第五章 遥感图像 目视解译与制图
遥感图像的目视解译与制图
遥感图像解译 (Imagery Interpretation) “判读” 从遥感图像上获取地物目标信息的过用的基本技 能
计算机解译的结果还需目视解译来验证和 核实
第一节 遥感图像目视解译原理
长方格子状 水系(断层)
第二节 遥感图像目视解译基础
一、目视解译一般原则
总体观察； 综合分析； 对比分析； 观察方法正确； 尊重影象客观实际； 解译图象耐心认真； 有价值的地方重点分析
1. 总体观察：从整体到局部对遥感图像进行观察；
2. 综合分析：应用航空和卫星图像、地形图及数 理统计等综合手段,参考前人调查资料, 结合地面 实况调查和地学相关分析法进行图像解译标志的综 合, 达到去粗取精、去伪存真的目的；
遥感摄影相片
彩色与彩红外像片解译 像片判读步骤:
了解感光材料特性及成像原理 =>熟悉各种地物反射光谱特性 => 建立地物反射光谱特性与像片假
彩色对应关系 => 建立判读标志 => 解译
(彩红外利于识别伪装 植物病虫害)
TM2 （ 绿 ） 波 段 有 一 个 绿 色植被的反射峰，因而用 于确定植被的活力，用于 区分不同生长期的植被。 但总体来讲植被还是颜色 比较暗,一般用于彩色合成。 云是亮的色调。
遥感导论第五章 遥感图像的目视解译与制图
41
遥感原理
热红外图像解译—城区昼夜变化
白天
黎明前
42
遥感原理
热红外像片解译
反映工业热流的热红外图像1 1：排污口 2：江叉口 3：热流扩散异常 4：江水流向 5：船舶 在潮汐息流期间，热流受潮汐的影响很小， 在江中自由扩散，影响范围较大
43Βιβλιοθήκη 遥感原理热红外像片解译
反映工业热流的热红外图像2 1：排污口 2：江叉口 3：热流扩散异常 4：江水流向 5：船舶 热流在江中的扩散方向反映涨潮方向
25
遥感原理
直接判读标志
形状：人造地物具有规则的几何外形和清晰的边界，自然地物具有 不规则的外形和规则的边界。 大小：不知道比例尺时，可以比较两个物体的相对大小；已知比例 尺，可直接算出地物的实际大小和分布规模。 阴影：本影：是地物未被太阳照射到的部分在像片上的构像。有 助于获得地物的立体感。落影：是阳光直接照射物体时，物体投 在地面上的影子在像片上的构像。 色调与颜色：是地物波谱在像片上的表现。在黑白像片上，据地 物间色调的相对差异区分地物。 在彩色像片上据地物不同颜色的 差异或色彩深浅的差异来识别地物。 纹理：通过色调或颜色变化表现的细纹或细小的图案。这种细纹或 细小的图案在某一确定的图像区域中以一定的规律重复出现。可揭 示地物的细部结构或内部细小的物体。 图型：是目标地物以一定规律排列而成的图型结构。揭示了不同地 物间的内在联系。 位置：指目标地物在空间分布的地点。 26
遥感图像目视解译的一般顺序
从已知到未知、先易后难、先山区后平 原、先地表后深部、先整体后局部、先 宏观后微观、先图形后线形
22
遥感原理
一．
二． 三． 四．
遥感摄影像片的判读 遥感扫描影象的判读 微波影象的判读 目视解译方法与基本步骤
ch5 遥感影像目视解译

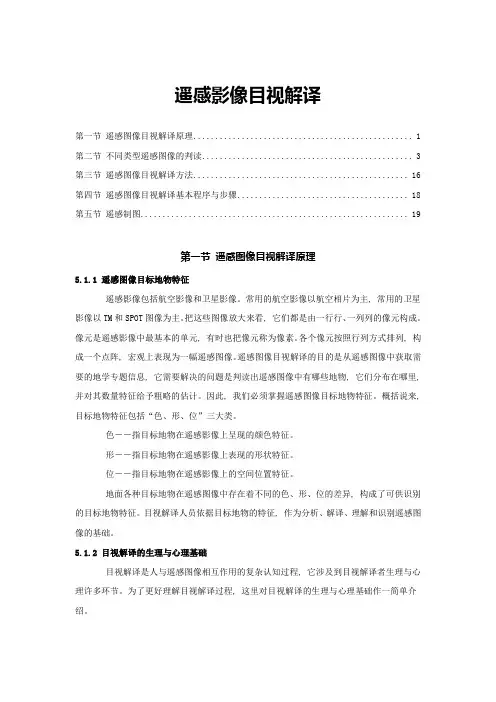

遥感影像目视解译第一节遥感图像目视解译原理 (1)第二节不同类型遥感图像的判读 (3)第三节遥感图像目视解译方法 (16)第四节遥感图像目视解译基本程序与步骤 (18)第五节遥感制图 (19)第一节遥感图像目视解译原理5.1.1 遥感图像目标地物特征遥感影像包括航空影像和卫星影像。
常用的航空影像以航空相片为主, 常用的卫星影像以TM和SPOT图像为主。
把这些图像放大来看, 它们都是由一行行、一列列的像元构成。
像元是遥感影像中最基本的单元, 有时也把像元称为像素。
各个像元按照行列方式排列, 构成一个点阵, 宏观上表现为一幅遥感图像。
遥感图像目视解译的目的是从遥感图像中获取需要的地学专题信息, 它需要解决的问题是判读出遥感图像中有哪些地物, 它们分布在哪里, 并对其数量特征给予粗略的估计。
因此, 我们必须掌握遥感图像目标地物特征。
概括说来, 目标地物特征包括“色、形、位”三大类。
色－－指目标地物在遥感影像上呈现的颜色特征。
形－－指目标地物在遥感影像上表现的形状特征。
位－－指目标地物在遥感影像上的空间位置特征。
地面各种目标地物在遥感图像中存在着不同的色、形、位的差异, 构成了可供识别的目标地物特征。
目视解译人员依据目标地物的特征, 作为分析、解译、理解和识别遥感图像的基础。
5.1.2 目视解译的生理与心理基础目视解译是人与遥感图像相互作用的复杂认知过程, 它涉及到目视解译者生理与心理许多环节。
为了更好理解目视解译过程, 这里对目视解译的生理与心理基础作一简单介绍。
人的眼睛是目视解译的重要器官, 眼球的构造与功能在获取信息的许多方面类似照相机。
依据生理学的功能划分, 人的眼睛由以下部分组成: 眼球壁和折光部分, 其中眼球壁分为外膜、中膜和内膜(图5－3), 它们在获取图像信息中具有不同的作用。
当眼睛观察遥感图像时, 图像信息从每只眼睛的视网膜沿着视神经向上传导。
