最新10--160m连续梁拱施工技术.ppt

纠偏装置
被动导向装置 主动导向装置。

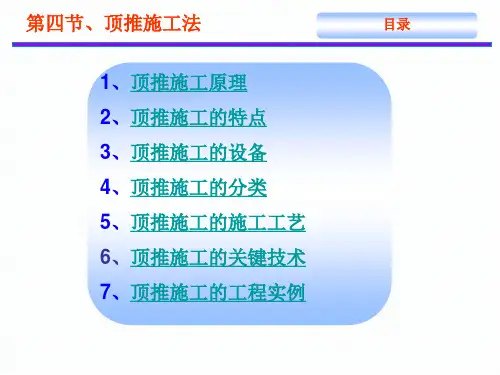

第四节、顶推施工法
6、关键技术
被动导向装置
当梁体横向移位时，可采取如下图所示 的楔块挤压法纠偏。楔块靠近墩顶锚锭的 部分是固定的，靠近梁体的半块同梁体之 间设置橡胶板随梁体前移，楔块的斜面非 常光滑当梁体前移时，梁体就会被挤向对 面方向。
第四节、顶推施工法
被动纠偏装置平面示意
第四节、顶推施工法
1、顶推施工原理
第四节、顶推施工法
2、顶推施工特点
①对桥下地基和净空无要求，不影响通车或通航，混 凝土的输送和养护方便;
②浇筑混凝土仅需一套模板周转，实现施工工厂化;
③单跨顶推力通常在50～100 t之间，总顶力约为梁重 的5%。
第四节、顶推施工法 1、 制梁台座系统 2、 梁底滑动设备 3、 顶推装置 4、 纵向牵引设备 5、 横向导向设备 6、 导梁
第四节、顶推施工法
5、施工工艺
施工准备 梁体预制 安装钢导梁 安装顶推辅助设备 检查准备工作 运送 梁体至顶推位置 实施顶推及纠偏工作 下 一孔顶推工作 重复以上工作 直至全桥 架梁结束。
第四节、顶推施工法
制梁台座及模板的设计Байду номын сангаас
制梁台座的概念
制梁台座
制梁台座位置选择的原 则
平台施工要点
底模
模板的设计 内、侧模
5、施工工艺
根据箱粱断面变化的实际情况，为了方 便拆、装内、侧模，采用碗扣式手架来组 成内模台车形式，内模台车分多节以适应 粱长变化，顶模的升降采用手板双向调节 螺丝来控制高度，侧模采用多块拼装组成， 用拉筋将内、外模拉紧，同时用内模台车 上加钢管的方法支撑侧模，确保混凝土的 外型尺寸。
第四节、顶推施工法

9).自承式挂篮末见报告我国使用



自承式挂篮分为两种， 一种是模板支撑在整体桁架上，桁架用销子和预应力 筋挂在已成箱梁的前端角上，灌注砼时主梁和行走桁 架移至一边，挂篮前移时再安上，吊着空载的模板系 统前移。 另一种是将侧模制成能承受巨大压力的刚性模板，通 过梁上的水平及竖向预应力筋拉住模板来承受砼重量， 走行方法与前者相同，由临时吊车悬吊着模板系统前 移到下一梁段。这种方法对跨度不是很大的等高度箱 梁较为适宜。本质上与预应力斜拉式挂篮并无很大区 别，唯一不同的只是预应力筋采用特殊设计，并配臵 必要的定位销和钢销。
三跨连续梁的悬臂灌注施工工序示意图
二、连续箱梁（刚构） 0号块灌注
0号块位于桥墩上方,灌注0号块相当於给挂篮提供一个安装平台 （或场地） 0号块一般需在桥墩两侧（及周边）设托架或支架现浇
0#块施 工托架 或支架
设托架
0号块施心工工艺流程（一）
预压
仅连续箱梁 0号块有
0号块施工工艺流程（二）
1).平行桁架式挂篮
它的上部结构一般由万能杆件或贝雷桁梁组拼为一等高桁架，其受 力特点是：底模平台及侧模支架所承荷载均由前后吊杆垂直传至桁 架节点和箱梁底板上，故又称吊篮式结构，桁架在梁顶用压重或锚 固或二者兼之来解决倾覆稳定问题，桁架本身为受弯结构。 早期 使用较多，由于其自身载荷大，现在一般已不大采用。
（3）宁波大榭岛跨海公铁两用大桥滑动式斜拉挂篮
宁波大榭岛跨海公铁两用桥，正桥主梁为(124＋170＋124)m三跨连 续刚构，采用滑动式斜拉挂篮对称悬浇施工。最大节段重340t。 挂篮主要由主梁系统、斜拉索、后吊索系统、限位走行系统、底 模及底摸平台、外模、内模等构成。
挂篮的设计介绍
预应力钢筋混凝 土连续梁（或连续 刚构）无定型设计, 设计单位根据不同 的地理条件和周围 环境设计出不同跨 度、不同截面形式 的桥型、桥式。

连续梁施工技术(全文)范本1：连续梁施工技术(全文)一、引言连续梁施工技术是大型桥梁施工中的重要环节，本文将详细介绍连续梁施工过程中的各项技术要点和注意事项。

二、连续梁施工前的准备工作1. 施工方案编制详细制定梁段划分、工序方案、工期计划等内容，以保证施工的顺利进行。

2. 材料准备确定所需材料种类和数量，并按照规范要求进行采购和配送。

3. 施工机具和设备检查检查和保养施工所需机具和设备，确保其正常运行。

三、连续梁制作和安装工序1. 预应力筋的加张根据设计要求，对预应力筋进行加张和固定处理，确保梁的强度和稳定性。

2. 梁段的制作按照制作图纸和规范要求，对梁段进行钢筋绑扎、混凝土浇筑等工序。

3. 梁段的安装使用起重设备将制作好的梁段逐个安装到设定位置上，并进行调整和固定。

4. 连梁缝的处理对相邻梁段之间的连梁缝进行处理，包括密封处理和预应力处理等工序。

四、连续梁施工中的技术要点1. 温度控制控制混凝土浇筑时的环境温度和混凝土温度，以保证混凝土的质量稳定。

2. 垫层处理在起重设备与梁段之间设置合适的垫层，以保护梁段和提供施工条件。

3. 预应力筋的加张控制控制预应力筋的加张力度和时间，确保梁的预应力系统正常工作。

4. 施工现场的安全防护采取必要的安全措施，如搭设防护网、设置安全警示标志等，保障工人的安全。

五、本所涉及附件1. 连续梁施工方案2. 梁段制作图纸3. 梁段安装示意图4. 机具和设备清单5. 工序完成图六、本所涉及的法律名词及注释：1. 混凝土浇筑工艺：指在混凝土施工中，按照一定的工艺流程进行浇筑工序。

2. 预应力筋：指在混凝土结构中添加预先施加预应力的钢筋，以提高结构的强度和稳定性。

范本2：连续梁施工技术(全文)一、前言连续梁施工技术是桥梁工程中的关键环节。

本文将详细阐述连续梁施工中的各项技术要点和施工方法。

二、施工前的准备工作1. 施工方案制定制定详细的施工方案，包括梁段划分、工序安排等，以确保施工进程顺利。

混凝土施工箱梁顶板标高应严格进行控制，以确保桥面混凝土厚度。
砼振捣采用插入式振捣棒进行，振捣时不能漏振，应尽量避免碰撞波纹管，并应控制好砼的和易性与坍落度。砼施工应注意以下事项：
（1）、采用插入式振捣棒振捣砼时可按直线行列或按交错行列移位。振动作用半径约为振动棒半径的8～9倍。振动棒的移动距离应尽可能保持一定的规律，以防止漏振或过振。振动棒应与侧模保持50～100mm的距离，应避免振动棒碰撞模板、钢筋及其他预埋件。
④安装时支座顺桥向中心线与主粱中心线平行。
3、钢筋安装
按底板底层钢筋距离位置，用粉笔在模板上作记号，以便绑扎。在布设钢筋时，如相互冲突，按照分布筋让主筋，细筋让粗筋的原则进行处理。
所有钢筋加工均在加工场进行，腹板可制成骨架形式进行吊装。
对于支座及伸缩缝的锚固螺栓要保证其位置的准确性。
浇注底板及腹板梁砼后，及时绑扎顶板钢筋和安放预埋件。
（5）支架搭设时应严格按照施工图,并应特别注意以下几点：
①每个支点必须落实；
②拼装时，立杆必须保证垂直度，必须在第一层所有立杆与横杆拼装调整完成无误后方可继续向上拼装，否则会引起以后各层拼装困难；
③支架节点应牢固联接；
④斜杆与立杆或横杆应牢固联接。
2、支架预压
预压的材料采用钢筋或沙袋里装满泥沙，利用吊车吊到箱梁底模上，逐跨预压，每跨分两阶段，第一次加载70%的重量。观测24小时稳定后，第二次加载30%，观测24小时稳定后可卸载。
7、封锚施工
锚具和预应力筋封闭防护前必须按设计要求对锚具和预应力筋做防锈和防水处理。
梁或构件脱模后，及时将其端部或锚穴混凝土凿毛，孔道压浆后将其表面的水泥浆冲洗干净。
封锚钢筋骨架与构件锚头联接绑牢，绑垫块。
模板涂刷隔离剂。立模后，校核梁或构件全长。预埋件不得遗漏，且紧固。
