高梯度磁选机使用说明书(完整版)

磁选机使用说明
一、先开打气机（绿色键开，红色键关），然后打开放水开关；
二、开启磁选机总电源开关——》调到手动——》开油泵——》开冷却水循环，并观察冷却水池的水位，看水循环出口是否有水出，如果超过30S不出水，即吸空，汇报机修；
三、按手动清洗5分钟——》手动排气1分钟；
四、调到自动，按启动键开启磁选机，并且观察显示屏参数是否有变，如有变动立即汇报；0
五、两台机间隔开机时间为200秒（如果两台机同时开启工作气压会不足，造成机器无法正常工作，产品达不到预期效果）；
六、磁选机正常工作期间留意进出浆管道开关是否正确，气压是否够用（气压低于0.3MPA即不够用）；
七、每半小时观察油温，如果油温高于40℃，立即检查：
1、冷却水池水位是否过低；
2、冷却水循环泵是否正常工作；
3、磁选机油泵是否开启；
4、冷却水是否循环是否吸空；
5、油温高于50℃马上停机，但要保证油泵和水循环正常工作，
并且检查原因解决，找不到原因的立即汇报机修或厂长；
八、观察磁选机进浆是否吸空（进浆时间超过130秒还没有成品浆出即吸空）。

磁选机操作规程及操作说明磁选机操作规程一、一般要求1、必须经过本工种专业和安全、技术培训，考试合格，取得操作资格证后，方可持证上岗。

严格执行定人、定机维护保养制度，操作人员不得擅自离开工作岗位。

2、熟悉掌车间内半逆流磁选机、浓缩磁选机以及顺流磁选机各自的结构、性能、工作原理、正确的操作方法及维护保养常识。

；了解一般常见事故发生的原因及预防措施；严格执行《非煤矿山企业安全规程》、技术操作规程、岗位责任制、交接班制度和其他有关规定。

3、上班前必须穿戴好劳动保护用品，严禁酒后上班，严禁将小孩带入工作场所，女工须将发辫盘好并放入帽内或发网内。

4、本系统的工艺流程及设备控制系统。

熟悉各工艺管路的方位、作用，及正确的开停车顺序。

5、严格执行当班调度和班长的生产命令。

二、开车前的准备1、检查给矿管、分料箱是否畅通，筒体上是否沾附磁性铁块及杂物；2、检查磁偏角有无变化，滚筒表面有无破损现象；检查精矿管、尾矿管是否畅通，必要时可短时间加高压水冲洗；4、检查底流调节阀是否完整，调节是否灵活；5、检查电机，减速机是否稳定；安全罩是否安全有效；6、定期清理滚筒槽下大块物料。

开车集控开车：在听到集控开车预备信号后，立即对所管辖设备进行一次完好性确认。

若准许开车把转换开关置于集控位置。

否则，立即按下禁止开车按钮，然后向当班领导汇报。

就地开车：开车前应全面检查设备处于完好状态。

A检查入料管、分配桶、入料箱、接收箱、冲水管是否畅通，阀门是否灵活好用。

B设备各部位是否正常，有无杂物掉入机槽内。

C用手盘动弹性联轴节旋转一周，确认无别动和卡磁现象。

接到开车信号后，确认检查无误后启动设备。

停车集控停车：接到集控停车信号后，对设备进行一次全面巡视。

确认设备上再无来料、设备停稳方可确认停车。

就地停车：接到停车信号后，待稀介质仓内物料处理完毕，磁选机选不出磁铁矿粉后，先停止给料，然后停车。

停车后检查入料管，槽体及底流管有无堵塞。

清理入料箱及尾矿箱积存的煤泥及其他杂物，为下次开车做好准备。

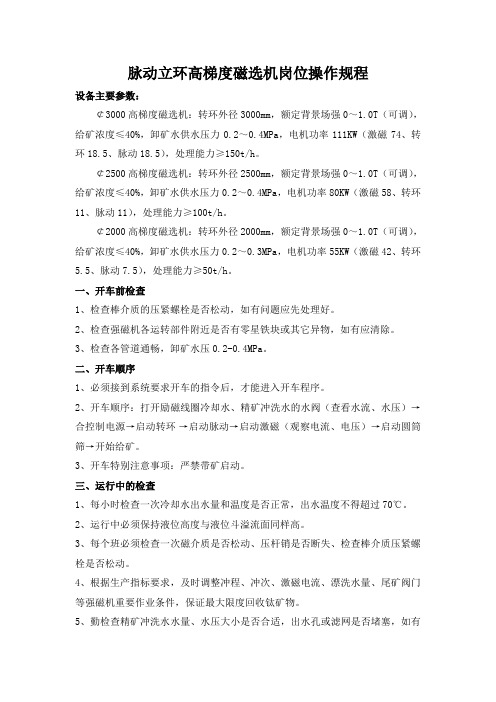

脉动立环高梯度磁选机岗位操作规程设备主要参数：￠3000高梯度磁选机：转环外径3000mm，额定背景场强0～1.0T（可调），给矿浓度≤40%，卸矿水供水压力0.2～0.4MPa，电机功率111KW（激磁74、转环18.5、脉动18.5），处理能力≥150t/h。

￠2500高梯度磁选机：转环外径2500mm，额定背景场强0～1.0T（可调），给矿浓度≤40%，卸矿水供水压力0.2～0.4MPa，电机功率80KW（激磁58、转环11、脉动11），处理能力≥100t/h。

￠2000高梯度磁选机：转环外径2000mm，额定背景场强0～1.0T（可调），给矿浓度≤40%，卸矿水供水压力0.2～0.3MPa，电机功率55KW（激磁42、转环5.5、脉动7.5），处理能力≥50t/h。

一、开车前检查1、检查棒介质的压紧螺栓是否松动，如有问题应先处理好。

2、检查强磁机各运转部件附近是否有零星铁块或其它异物，如有应清除。

3、检查各管道通畅，卸矿水压0.2-0.4MPa。

二、开车顺序1、必须接到系统要求开车的指令后，才能进入开车程序。

2、开车顺序：打开励磁线圈冷却水、精矿冲洗水的水阀（查看水流、水压）→合控制电源→启动转环→启动脉动→启动激磁（观察电流、电压）→启动圆筒筛→开始给矿。

3、开车特别注意事项：严禁带矿启动。

三、运行中的检查1、每小时检查一次冷却水出水量和温度是否正常，出水温度不得超过70℃。

2、运行中必须保持液位高度与液位斗溢流面同样高。

3、每个班必须检查一次磁介质是否松动、压杆销是否断失、检查棒介质压紧螺栓是否松动。

4、根据生产指标要求，及时调整冲程、冲次、激磁电流、漂洗水量、尾矿阀门等强磁机重要作业条件，保证最大限度回收钛矿物。

5、勤检查精矿冲洗水水量、水压大小是否合适，出水孔或滤网是否堵塞，如有应及时清理堵塞物。

四、停车顺序1、正常停车：接到系统停车的指令后，进入正常停车操作。

2、停车顺序：停给矿→圆筒筛→停激磁→（2分钟后）停脉动→停转环→关闭控制电源→关闭各路水阀（延迟5分钟关闭）。

磁选机安装、使用和维护手册本手册适用范围适用机型：CTB型/LCTY型/LCTJ型适用型号：φ1050mm筒径系列/φ1200mm筒径系列适用槽体形式：半逆流式适用传动方式：链条传动/直连传动型号说明CTB：普通型半逆流磁选机LCTY：湿式预选磁选机LCTJ：湿式精选磁选机注：上述3种型号的磁选机槽体形式均为半逆流式，其安装、调试、维护方法均同！传动方式说明链条传动结构形式：电机+减速机+链条+滚筒直连传动结构形式：电机+减速机+联轴器+滚筒注：上述2种传动方式在结构和使用维护上有所区别，详见本手册内容！目录1.注意事项 ---------------------------------------------------------------------------------12.用途及工作原理 -------------------------------------------------------------------------13.结构组成----------------------------------------------------------------------------------24.技术参数 ---------------------------------------------------------------------------------65.安装、调整、试运行--------------------------------------------------------------------76.操作---------------------------------------------------------------------------------------137.维护---------------------------------------------------------------------------------------148.易损件------------------------------------------------------------------------------------151.注意事项为确保您的人身、设备及财产的安全，在使用设备之前，请您务必阅读使用说明，并在以后的搬运、安装、运行、调试与检修过程中遵照执行。

磁选机使用说明书磁选机的主要用途：磁选机主要用于颗粒粉末物料中铁磁性物质的磁选，采用干选法富集被选物料中的铁磁性物质，在低品位磁铁矿、河沙等富集磁铁矿的选铁中有着广泛的应用。

磁选机的工作原理：该机是采用永磁材料作为磁源。

物料在滚筒表面磁场中借助磁力与机械力对颗粒的作用而实现分离，当被选物料通过磁场时，由于磁性颗粒与非磁性颗粒所受磁力的不同，即产生不同的运行轨迹。

磁性颗粒被吸附在滚筒表面，随滚筒转至无磁区落下，从磁性物料斗排出，非磁性颗粒则受离心力的作用向前抛出，从非磁性物料斗排除。

磁选机的结构特点：本机由上下机架、永磁滚筒、电磁调速传动装置等组成。

物料由分料斗进入磁滚筒，通过重力均匀分布。

在机壳下方设有二个出料口，前一个是非磁性物出口，后一个是磁性物出口，通过观察调正滚筒转速来控制物料中的磁性物含量。

并采用永磁磁系结构，可持续运行，具有节约能源安全可靠等特点。

磁选机的安装、试车、调试及维护1、机器的安装：按照需要机器可装于混凝土基础上或金属构架上，电动机应保护性接地，2、机器的试车：试车前检查电动机是否接地，电气接线，滚筒转向是否正确，机器各转动部位有无阻碍，机壳内是否清扫干净，滚筒转速是否合适等开车前的准备工作。

3、机器的调试：滚筒转数通过电机控制装置调整。

物料粒度粗。

滚筒转速小，粒度细，滚筒转数大，转速高，品位高；转速低，尾矿净。

4、机器的维护：（1）每天应注意观察机器对物料的分离情况，并及时将机器内部情理干净。

（2）本机轴承应定期加注润滑油脂。

（3）磁选机在安装和维修时，均应防止交流电串过磁体。

（4）运输时应避免激烈震动，并在防震、防潮的地方存放。

高梯度立环磁选机操作规程高梯度立环磁选机操作规程1. 安全要求1.1 操作人员应经过培训并具备相关的操作技能，了解高梯度立环磁选机的结构和工作原理。

1.2 操作人员应穿戴好工作服和个人防护用具，包括安全帽、防护眼镜、防护手套等。

1.3 在操作过程中，应保证周围环境的整洁和安全，防止杂物堆积和漏电等现象。

1.4 操作人员应按照操作规程进行操作，严禁擅自改动设备的设置和参数。

2. 准备工作2.1 在进行操作之前，应进行设备的检查和维护，确保设备处于正常工作状态。

2.2 按照工艺要求，准备好待处理的物料，并对其进行预处理，如破碎、研磨等。

2.3 按照设备的使用说明，将物料适当地加入到设备中，注意料层的均匀分布。

3. 开机操作3.1 按下设备的启动按钮，等待设备自检完成后，按照工艺要求调整设备的相关参数。

3.2 监控设备的运行状态，确保设备正常工作，不出现异常噪音和异常振动。

3.3 定期检查设备的冷却系统，确保水循环正常，防止设备过热。

4. 调整操作参数4.1 根据工艺要求，调整磁场强度、磁场梯度和磁选介质的供给速度等参数。

4.2 监测设备的磁场强度和梯度的稳定性，必要时进行调整。

4.3 根据磁选效果，适当调整处理物料的供给速度和磁选时间，以获取最佳的分离效果。

5. 停机操作5.1 停止供给物料后，先停止磁选机的磁场供电，等待一段时间以确保磁场完全消失。

5.2 关闭设备的冷却水系统，确保设备冷却部分的温度下降。

5.3 关闭设备的电源，等待设备彻底停止运行后，方可离开操作现场。

6. 日常维护和保养6.1 定期清洁设备，去除设备表面和内部的杂物和积尘。

6.2 注意设备冷却系统的维护，保持水循环的畅通和水质的清洁。

6.3 定期检查设备的各个部件是否正常工作，有异常及时处理。

6.4 定期检查设备的重要部件的磨损情况，必要时更换或修理。

总结：高梯度立环磁选机是一种重要的矿石分选设备，操作规程对于保证设备的安全运行和提高工作效率起着重要的作用。

磁选机说明书hmds型磁选机系列hmdswetdrumseparatorseries阅读索引readingindex1.注意事项notice---------------------------------------------------------------------------22.购得检查及型号表明checkandexplainationformodel--------------33.工作原理及特点workingprinciple-------------------------------------------------44.杀菌lubrication-------------------------------------------------------------------------85.加装、调试及运installation&trailrunning----------------------------------96.操作方式、保护与安全operationmaintenance&saftey----------------------107.易损件表中easy-warnoutparts----------------------------------------------------118.附图drawings----------------------------------------------------------------------------121hmds型磁选机系列hmdswetdrumseparatorseries1.注意事项notice为确保您的人身、设备及财产的安全，在采用设备之前，恳请您务必写作采用表明，并在以后的运送、加装、运转、调试与检修过程中遵照执行。

1.1安全注意事项(1)采用前恳请仔细阅读说明书并恳请遵从其注意事项。

一、用途Slon系列立环脉动高梯度磁选机（以下简称Slon磁选机）包括Slon-2000、Slon-1750等规格，适应于-1.3毫米（-200目占30~100%）的细粒氧化铁矿（赤铁矿、褐铁矿、菱铁矿等）、锰矿、钛铁矿、黑钨矿等多种弱磁性金属矿的湿式分选和黑白钨分离、黑钨与锡石分离，也可用于非金属矿如石英、长石、霞石矿的除铁等方面。

其转环立式转动，反冲精矿，并配有脉动机构。

它具有富集比大、分选效率高、不易堵塞、对给矿粒度、浓度和品位的波动适应性强、工作可靠，操作维护方便等到优点。

重要事项：设备运输或停机时，应谨防冰冻炸裂激磁线圈铜管和整流器内冷却水管路，在可能发生冰冻之前可用压缩空气吹干管路中积水。

二、设备构造及工作原理1、设备构造如图1所示，Slon磁选机主要脉动机构、激磁线圈、铁轭、转环和各种矿斗、供水装置等组成。

图1.Slon立环脉动高梯度磁选机结构图1、脉动机构2、激磁线圈3、铁轭4、转环5、给矿斗6、漂洗水斗7、精矿冲洗装置8、精矿斗9、中矿斗10、尾矿斗11、液位斗12、转环驱动机构13、机架F—给矿W—清水C—精矿M—中矿T—尾矿2工作原理转环内装有导磁不锈钢棒或钢板网磁介质。

选矿时，转环作顺时旬旋转，矿浆从给矿斗给入，沿上铁轭缝隙流经转环，转环内的磁介质在磁场中被磁化，磁介质表面形成高梯度磁场，矿浆中磁性颗粒被吸着在磁介质表面，随转环转动被带至顶部无磁场区，用冲洗水冲入精矿斗中，非磁性颗粒沿下铁轭缝隙流入尾矿斗中排走。

转环立式旋转的优点是：如果给矿中有粗颗粒不能穿当鼓膜在冲程箱的驱动下作往复运动时，只要矿浆液面高度能浸没转环下部的磁介质，分选室的矿浆便作上下往复运动，脉动流体力使矿粒群在分选过程中始终保持松散状态，从面有效地消除非磁性颗粒的机械夹杂，显著地提高磁性精矿的品位，此外，矿浆脉动显然对防止磁介质的堵塞也大有好处。

为了保证良好的分选效果，使脉动充分发挥作用，维持矿浆液面高度至关重要，该机制液位调节可通过调节尾矿斗下部尾矿阀、给矿量或漂洗水量实现。
