空间几何体的三视图和直观图

学习好资料 欢迎下载

1.2.3 空间几何体的直观图

一、教学目标

1．知识与技能

（1）掌握斜二测画法画水平设置的平面图形的直观图。

（2）采用对比的方法了解在平行投影下画空间图形与在中心投影下画空间图形两种方法的各自特点。

2．过程与方法

学生通过观察和类比，利用斜二测画法画出空间几何体的直观图。

3．情感态度与价值观

（1）提高空间想象力与直观感受。

（2）体会对比在学习中的作用。

（3）感受几何作图在生产活动中的应用。

二、教学重点、难点

重点、难点：用斜二测画法画空间几何值的直观图。

三、学法与教学用具

1．学法：学生通过作图感受图形直观感，并自然采用斜二测画法画空间几何体的过程。

2．教学用具：三角板、圆规

四、教学思路

（一）创设情景，揭示课题

1．我们都学过画画，这节课我们画一物体：圆柱

把实物圆柱放在讲台上让学生画。

2．学生画完后展示自己的结果并与同学交流，比较谁画的效果更好，思考怎样才能画好物体的直观图呢？这是我们这节主要学习的内容。（展示1-1-2到1-1-10图）

（二）研探新知

1．例1，用斜二测画法画水平放置的正六边形的直观图，由学生阅读理解，并思考斜二测画法的关键步骤，学生发表自己的见解，教师及时给予点评。

画水平放置的多边形的直观图的关键是确定多边形顶点的位置，因为多边形顶点的位置一旦确定，依次连结这些顶点就可画出多边形来，因此平面多边形水平放置时，直观图的画法可以归结为确定点的位置的画法。强调斜二测画法的步骤。

练习反馈

根据斜二测画法，画出水平放置的正五边形的直观图，让学生独立完成后，教师检查。

2．例2，用斜二测画法画水平放置的圆的直观图

教师引导学生与例1进行比较，与画水平放置的多边形的直观图一样，画水平放置的圆的直观图，也是要先画出一些有代表性的点，由于不能像多边那样直接以顶点为代表点，因学习好资料 欢迎下载

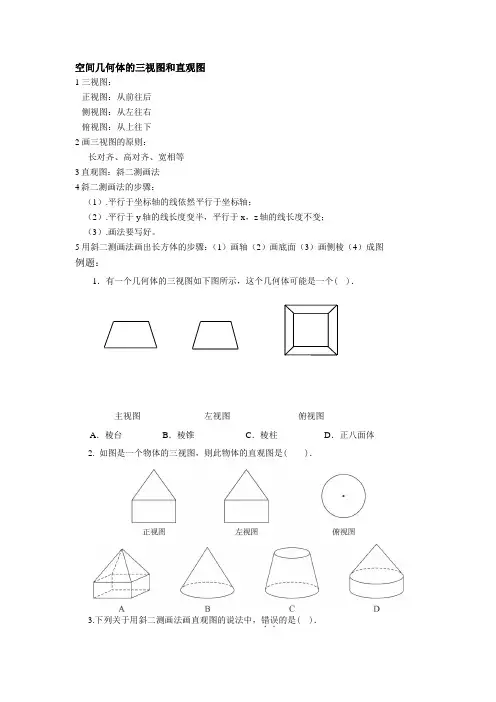

空间几何体的三视图和直观图

1 三视图：

正视图：从前往后

侧视图：从左往右

俯视图：从上往下

2 画三视图的原则：

长对齐、高对齐、宽相等

3直观图：斜二测画法

4斜二测画法的步骤：

（1）.平行于坐标轴的线依然平行于坐标轴；

（2）.平行于y轴的线长度变半，平行于x，z轴的线长度不变；

（3）.画法要写好。

5 用斜二测画法画出长方体的步骤：（1）画轴（2）画底面（3）画侧棱（4）成图

例题：

1．有一个几何体的三视图如下图所示，这个几何体可能是一个( )．

主视图 左视图 俯视图

A．棱台 B．棱锥 C．棱柱 D．正八面体

2. 如图是一个物体的三视图，则此物体的直观图是( )．

3.下列关于用斜二测画法画直观图的说法中，错误．．的是( )． A．用斜二测画法画出的直观图是在平行投影下画出的空间图形

B．几何体的直观图的长、宽、高与其几何体的长、宽、高的比例相同

C．水平放置的矩形的直观图是平行四边形

D．水平放置的圆的直观图是椭圆

4.下列几何体各自的三视图，有且仅有两个视图相同的是（ ）

5.对于一个底边在x轴上的三角形，采用斜二测法作出其直观图，其直观图面积是原三角形面积的（）

A.2倍 B. 24倍 C. 22倍 D. 12倍

空间几何体的表面积与体积

（一 ）空间几何体的表面积

1棱柱、棱锥的表面积： 各个面面积之和

2 圆柱的表面积

3 圆锥的表面积2rrlS

4 圆台的表面积22RRlrrlS

5 球的表面积24RS

（二）空间几何体的体积

1柱体的体积 hSV底

空间几何体的三视图和直观图说课稿

一、说教材

㈠、教材所处地位和作用：

本节课是普通高中新课程人教版《必修2》第一章第二节的内容 ，是在学习空间几何体结构特征之后，直观图之前，尚未学习点、直线、平面位置关系的情况下教学的 。

三视图是空间几何体的一种表示形式，是立体几何的基础之一。学好三视图为学习直观图奠定基础，同时有利于培养学生空间想象能力，几何直观能力的，有利于培养学生学习立体几何的兴趣。

㈡、学情分析(1)在义务教育阶段,学生已经初步接触了正方体，长方体的几何特征以及从不同的方向看物体得到不同的视图的方法。但是对于三视图的概念还不清晰(2)只接触了从空间几何体到三视图的单向转化,还无法准确的识别三视图的立体模型

㈢、教学目标：

⒈知识与技能：能画出简单空间图形(长方体，球，圆柱，圆锥，棱柱等等简易组合)的三视图，能识上述三视图表示的立体模型，从而进一步熟悉简单几何体的结构特征。

⒉过程与方法：通过直观感知，操作确认，提高学生的空间想象能力、几何直观能力，培养学生的应用意识。

⒊情感、态度与价值观：感受数学就在身边，提高学生的学习立体几何的兴趣，培养学生大胆创新、勇于探索、互相合作的精神。

(四)、教学的重点和难点：

重点：画出空间几何体的三视图，体会三视图的作用。

难点：识别三视图所表示的空间几何体。

二、说教法学法：

1、教学方法和教学手段的运用：

教材主编，刘绍学教授特别指出，在教学过程中应体现如下几个特点

①“亲和力” ②“问题性” ③“思想性”④“联系性”

根据《高中新课程实施指导》中“自主—合作—探索”的教学要求，针对本节课知识抽象、思维较大的特点，我采用的教法是直观教学法、启导发现法。

在教学中，通过创设问题情境，充分调动学生学习的主动性，并引导启发学生动眼、动脑、动手。同时采用多媒体的教学手段，加强直观性和启发性，增大课堂容量，提高课堂效率 。

课前准备：电脑、投影仪、课件、柱、台、锥、球等实物模型。

空间几何体的三视图和直观图（第一课时）

木井中学 陈文杰

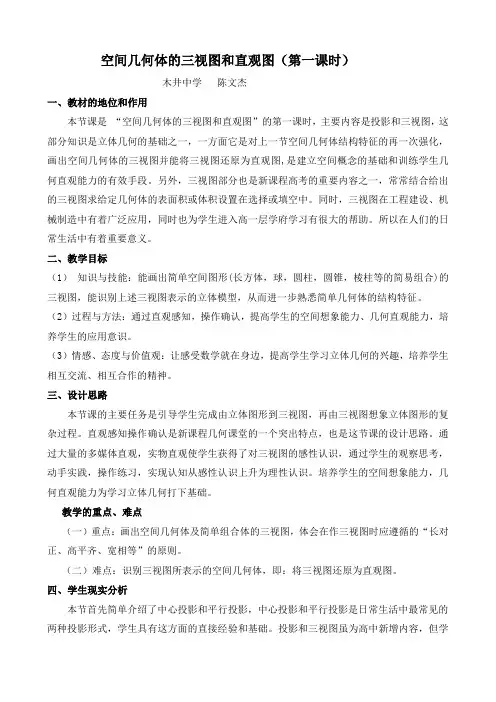

一、教材的地位和作用

本节课是 “空间几何体的三视图和直观图”的第一课时，主要内容是投影和三视图，这部分知识是立体几何的基础之一，一方面它是对上一节空间几何体结构特征的再一次强化，画出空间几何体的三视图并能将三视图还原为直观图,是建立空间概念的基础和训练学生几何直观能力的有效手段。另外，三视图部分也是新课程高考的重要内容之一，常常结合给出的三视图求给定几何体的表面积或体积设置在选择或填空中。同时，三视图在工程建设、机械制造中有着广泛应用，同时也为学生进入高一层学府学习有很大的帮助。所以在人们的日常生活中有着重要意义。

二、教学目标

（1） 知识与技能：能画出简单空间图形(长方体，球，圆柱，圆锥，棱柱等的简易组合)的三视图，能识别上述三视图表示的立体模型，从而进一步熟悉简单几何体的结构特征。

（2）过程与方法：通过直观感知，操作确认，提高学生的空间想象能力、几何直观能力，培养学生的应用意识。

（3）情感、态度与价值观：让感受数学就在身边，提高学生学习立体几何的兴趣，培养学生相互交流、相互合作的精神。

三、设计思路

本节课的主要任务是引导学生完成由立体图形到三视图，再由三视图想象立体图形的复杂过程。直观感知操作确认是新课程几何课堂的一个突出特点，也是这节课的设计思路。通过大量的多媒体直观，实物直观使学生获得了对三视图的感性认识，通过学生的观察思考，动手实践，操作练习，实现认知从感性认识上升为理性认识。培养学生的空间想象能力，几何直观能力为学习立体几何打下基础。

教学的重点、难点

（一）重点：画出空间几何体及简单组合体的三视图，体会在作三视图时应遵循的“长对正、高平齐、宽相等”的原则。

（二）难点：识别三视图所表示的空间几何体，即：将三视图还原为直观图。

四、学生现实分析

本节首先简单介绍了中心投影和平行投影，中心投影和平行投影是日常生活中最常见的两种投影形式，学生具有这方面的直接经验和基础。投影和三视图虽为高中新增内容，但学生在初中有一定基础，在七年级上册 “从不同方向看”的基础上给出了三视图的概念。到了九年级下册则是在介绍了投影后，用投影的方法给出了三视图的概念，这一概念已基本接近了高中的三视图定义，只是在名字上略有差异。初中叫做主视图、左视图、俯视图。进入高中后特别是再次学习和认识了柱、锥、台等几何体的概念后，学生在空间想象能力方面有了一定的提高，所以，给出了正视图、侧视图、俯视图的概念。这些概念的变化也说明了学生年龄特点和思维差异
