DSP28335 ADC程序 中文说明

  • 格式：docx
  • 大小：16.90 KB
  • 文档页数：3

* 例程功能：利用中断定时器每隔一秒钟，从DSP28335的A0、A1口接收模拟信号，并转换为数字信号存放在SampleTable1,SampleTable2中。

*

*/

#include "DSP2833x_Device.h" // DSP2833x头文件

#include "DSP2833x_Examples.h" // DSP2833x Examples Include File

// ADC启动参数

#if (CPU_FRQ_150MHZ) // Default - 150 MHz SYSCLKOUT

#define ADC_MODCLK 0x3 // HSPCLK = SYSCLKOUT/2*ADC_MODCLK2 =

150/(2*3) = 25.0 MHz

#endif

#if (CPU_FRQ_100MHZ)

#define ADC_MODCLK 0x2 // HSPCLK = SYSCLKOUT/2*ADC_MODCLK2 =

100/(2*2) = 25.0 MHz

#endif

#define ADC_CKPS 0x1 // ADC module clock = HSPCLK/2*ADC_CKPS =

25.0MHz/(1*2) = 12.5MHz

#define ADC_SHCLK 0xf // S/H width in ADC module periods = 16 ADC

clocks

#define PIEACK_GROUP1 0x0001

interrupt void ISRTimer0(void);

int SampleTable1=0,SampleTable2=0;

int count,count1,count2;

main()

{

// 步骤1.初始化系统控制：PLL，WatchDog，启用外设时钟该示例函数可在DSP2833x_SysCtrl.c文件中找到。

InitSysCtrl();

// ADC工作时钟设置:

EALLOW;

SysCtrlRegs.HISPCP.all = ADC_MODCLK; // HSPCLK =

SYSCLKOUT/ADC_MODCLK，ADC工作的标准频率

EDIS;

// 步骤2.初始化GPIO：该示例函数位于DSP2833x_Gpio.c文件中，并说明如何将GPIO设置为默认状态。

// InitGpio(); // 在这个例子中被跳过

// 第3步。清除所有中断并初始化PIE矢量表：禁用CPU中断

DINT;

// 初始化PIE控制寄存器为默认状态。默认状态是禁止所有的PIE中断并清除标志。

// 这个函数可以在DSP2833x_PieCtrl.c文件中找到。

InitPieCtrl();

// 禁用CPU中断并清除所有CPU中断标志：

IER = 0x0000;

IFR = 0x0000;

// Initialize the PIE vector table with pointers to the shell Interrupt

// Service Routines (ISR).

// 这将填充整个表，即使在这个例子中没有使用中断。 这对于调试目的很有用。

// The shell ISR routines are found in DSP2833x_DefaultIsr.c.

// 该函数在DSP2833x_PieVect.c中找到。

InitPieVectTable();

EALLOW;

PieVectTable.TINT0=&ISRTimer0; // 告诉定时器0的中断地址为中断向量表的INT0

EDIS;

InitCpuTimers();

ConfigCpuTimer(&CpuTimer0,150,1000000);

StartCpuTimer0();

//CPU第一组中断将会产生，并使能第一组中断的第七个小中断

IER|=M_INT1;

PieCtrlRegs.PIEIER1.bit.INTx7=1;

// 步骤4.初始化所有器件外设：此功能可在DSP2833x_InitPeripherals.c中找到

InitAdc(); //ADC初始化设置

// ADC工作方式设置:

AdcRegs.ADCTRL1.bit.ACQ_PS = ADC_SHCLK; // 设置采集窗的大小。该控制位控制SOC脉冲的宽度，SOC脉冲信号的宽度等于 ADCLK周期 *（ADC_SHCLK+1）

AdcRegs.ADCTRL3.bit.ADCCLKPS = ADC_CKPS; // 核心时钟分频。ADC模块时钟

= HSPCLK/2*ADC_CKPS =

25.0MHz/(1*2) = 12.5MHz

AdcRegs.ADCTRL1.bit.SEQ_CASC = 1; // 建立级联序列方式

AdcRegs.ADCTRL1.bit.CONT_RUN = 1; // 读取完转换序列后停止

AdcRegs.ADCTRL1.bit.SEQ_OVRD = 1; // 使能排序覆盖 AdcRegs.ADCCHSELSEQ1.bit.CONV00 = 0x0; // 设置ADCINA0作为第一个变换

AdcRegs.ADCCHSELSEQ1.bit.CONV01 = 0x1; // 设置ADCINA1作为第一个变换

AdcRegs.ADCMAXCONV.bit.MAX_CONV1 = 0x1; // 最大采集通道

// 第5步。用户特定的代码，启用中断：

EINT; // 启用全局中断INTM

ERTM; // 启用全局实时中断DBGM

AdcRegs.ADCTRL2.all = 0x2000; // 启动SEQ1

}

interrupt void ISRTimer0(void)

{

while (AdcRegs.ADCST.bit.INT_SEQ1==0) {} // 等待中断

AdcRegs.ADCTRL3.bit.SMODE_SEL = 1; //设置同步采样模式

AdcRegs.ADCST.bit.INT_SEQ1_CLR = 1; //向该位写1，清除SEQ1中断标志位

SampleTable1=((AdcRegs.ADCRESULT0>>4)); //取A0数据并记录在SampleTable1数组中

SampleTable2=((AdcRegs.ADCRESULT1>>4)); //取A1数据并记录在SampleTable2数组中

PieCtrlRegs.PIEACK.all=PIEACK_GROUP1; //0x0001赋给12组中断ACKnowlwdge寄存器，对其全部清除，不接受其它中断

CpuTimer0Regs.TCR.bit.TIF=1; //定时到了指定时间，标志位置位，清除标志

CpuTimer0Regs.TCR.bit.TRB=1; //重载Timer0的定时数据

}

合集下载

3、DSP28335-AD采样 原理与程序讲解

3、DSP28335-AD采样 原理与程序讲解

1、 ADC模块构成及原理

·12为ADC转换核，2个采样保持器；

·同步采样模式和顺序采样模式；

·模拟输入电压为0~3V，

·ADCCLK最快可配置为12.5MHz；

·16通道，多路复用输入，ADCINA0~ADCINA7、ADCINB0~ADCINB7；

·排序器可工作在两个8状态的排序器或者级联为一个16状态的排序器；

·ADC转换结果储存在16位结果寄存器中（高12位，或者低12位）；

结果寄存器=0， 当输入模拟电压为0V时；

结果寄存器=

当输入模拟电压大于0V、小于3V时；

结果寄存器=4095， 当输入模拟电压大于等于3V时；

·多触发源启动ADC转换

S/W-software immediate start

ePWM 1-6

GPIO XINT2

·ADC中断请求可以在每一次ADC转换结束时，也可以每隔一次ADC转化结束时；

·ePWM触发可以独立的工作在双序列模式；

·采样保持时间的长度可以通过分频器控制。

·ADC模块结构图

Note：

·ADCENCLK使能以后，该ADCCLK才有效；

·结果寄存器0-15并非与A0-A7、B0-B7一一对应，具体的对应方式由排序器决定；

·ADC模块只有一个转换，所以在同一时刻只能有一个通道被送入到ADC转换模块中进行ADC转换；送入的先后顺序由排序器决定，采样的结果依次送入Result REG 0-15。

·当工作于双序列模式时，若ADC转换模块正在转换ADCB0-ADCB7中的某一通道时，ADCA0-ADCA7中的某一通道的转换信号送入ADC转换模块，则在转换结束ADCB0-ADCB7中的某一通道后再转换ADCA0-ADCA7中的某一通道；当ADCA0-ADCA7中的某一通道与ADCB0-ADCB7中的某一通道同时送入ADC转换模块，则先转换ADCA0-ADCA7中的某一通道，即A0-A7的优先级高于B0-B7; 2、 ADC时钟及采样频率

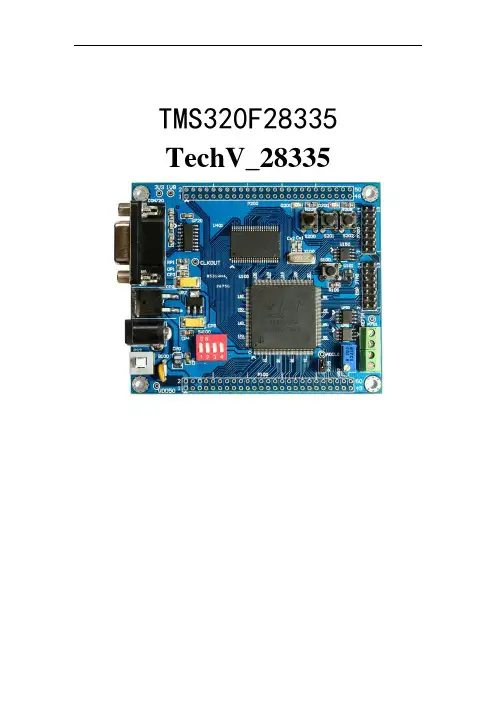

DSP28335中文资料解读
